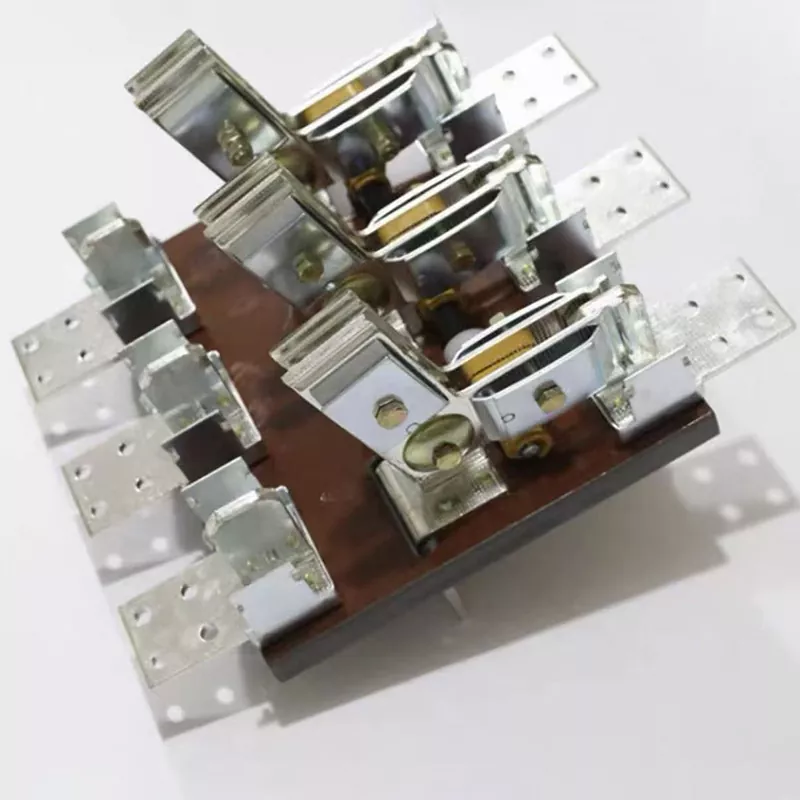

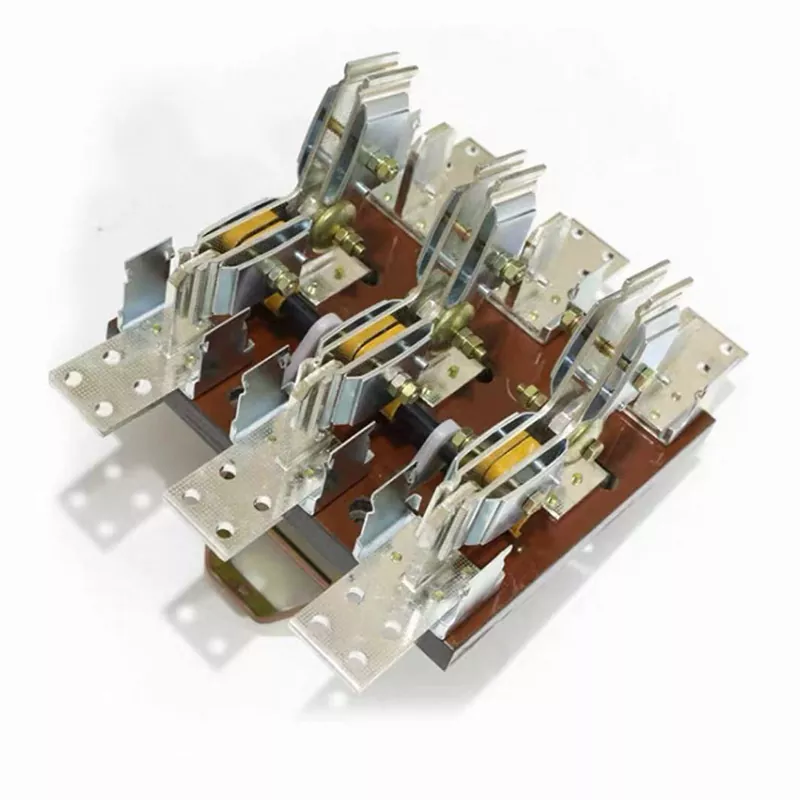

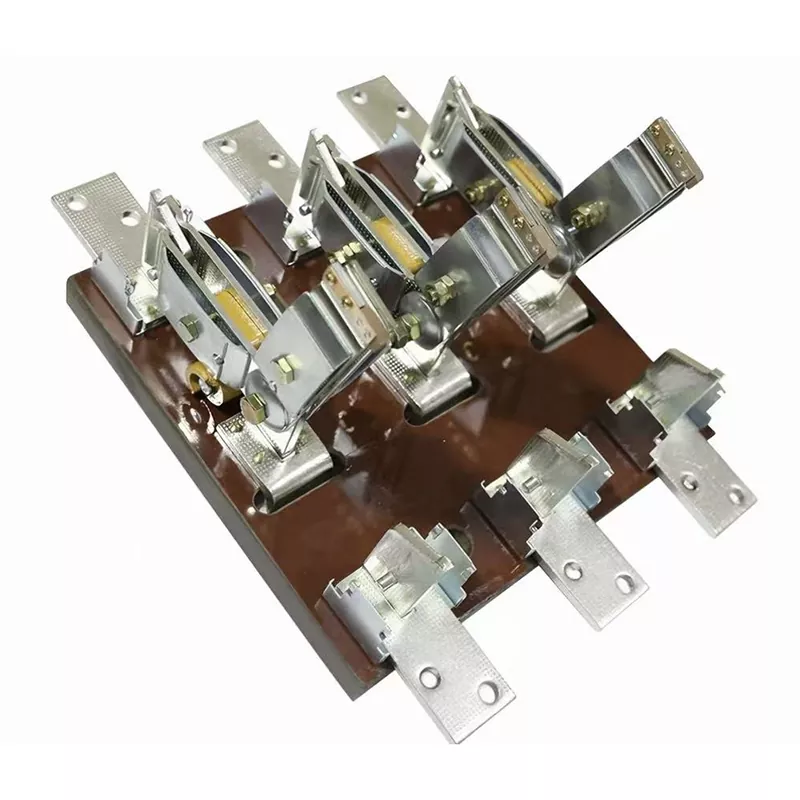

Interruptor de cuchilla de bajo voltaje

¿Tiene dificultades para elegir un interruptor para circuitos de alta corriente y bajo voltaje? El uso de disyuntores es demasiado costoso y, en el caso de circuitos que rara vez se aíslan una vez al año, los complejos dispositivos de disparo electrónicos suponen en realidad riesgos potenciales de fallo; Al utilizar interruptores de cuchilla de estilo antiguo sin cubiertas de supresión de arco, está estrictamente prohibido operar bajo carga. Una vez que se comete un error, se producirá un accidente por cortocircuito por arco eléctrico.

El interruptor de cuchilla de bajo voltaje de Junray Electrical ha realizado actualizaciones clave basadas en el interruptor de cuchilla tradicional, agregando una cubierta de supresión de arco dedicada. Esta mejora le permite tener la capacidad de interrumpir corrientes de carga normales, cambiando por completo la limitación de los interruptores de cuchilla ordinarios que sólo pueden "aislar sin carga". Le brinda la seguridad de los disyuntores cuando necesita cortar circuitos de alta corriente, manteniendo al mismo tiempo el bajo costo y el punto de interrupción intuitivo de los interruptores de cuchilla, resolviendo perfectamente la contradicción entre "usar una herramienta demasiado grande para un trabajo pequeño" y "riesgos operativos".

Capacidad de carga de corriente súper alta y punto de ruptura visible

La principal competitividad del interruptor de cuchilla de bajo voltaje radica en su poderosa capacidad de transporte de corriente y su estructura mecánica intuitiva:

Capacidad de carga de corriente súper alta de 4000 A: esta es un área que los disyuntores de carcasa de plástico comunes no pueden alcanzar. Nuestro interruptor de cuchilla tiene un rango de corriente nominal de 100 A a 4000 A, que puede cumplir fácilmente con los requisitos de distribución de energía de bajo voltaje y corriente ultra alta en fábricas, metalurgia, industrias químicas, etc. Para el aislamiento de líneas principales, es sin duda el "gran tipo".

Con cubierta de extinción de arco y operación cargable: Equipado con una cubierta de extinción de arco de arcilla especialmente diseñada, utilizando el principio de extinción de arco de rejilla, puede enfriar y extinguir rápidamente el arco generado durante la apertura. Esto significa que puede abrir y cerrar de forma segura corrientes de carga normales sin preocuparse por daños por quemaduras de arco en los contactos, lo que mejora en gran medida la seguridad y la comodidad de operación.

Estructura mínima, tasa de fallas cero: abandonando resortes, bielas y componentes electrónicos complejos, adopta la estructura de palanca mecánica más pura. Este diseño "estilo mancuerna" ofrece una tasa de fallas extremadamente baja, casi no requiere mantenimiento y es particularmente adecuado para escenarios de aislamiento instalados en gabinetes que se operan solo una vez cada pocos años, logrando realmente "simplemente instalar y no preocuparse más por eso".

Fabricación profesional

Como fabricante profesional con amplia experiencia en fabricación, Junray Electrical sigue estrictamente los estándares nacionales para interruptores de cuchilla de bajo voltaje HD13 en su producción. Somos muy conscientes de los estrictos requisitos de conductividad y aislamiento en altas corrientes y, por lo tanto, no hacemos concesiones en la selección de materiales.

Los componentes conductores de este interruptor de cuchilla de bajo voltaje están hechos de contactos de cuchilla de cobre de alta calidad, con baja resistencia y excelente conductividad. Generan muy poco calor durante el funcionamiento con alta corriente y son muy resistentes al desgaste. La placa base aislante está hecha de plástico prensado de fibra de vidrio de alta resistencia, que tiene excelentes propiedades de aislamiento y retardo de llama, lo que garantiza que permanezca sólida incluso en entornos industriales hostiles. Cada interruptor se somete a pruebas estrictas de aumento de temperatura de encendido, voltaje soportado de frecuencia industrial y vida mecánica antes de salir de fábrica, lo que garantiza que el funcionamiento de la palanca sea ligero y flexible, y que los puntos de contacto estén conectados de manera firme y confiable.

Especificaciones técnicas

Escenarios aplicables

Distribución de energía en fábrica: Aislamiento de energía y mantenimiento del lado de baja tensión de grandes transformadores y barras colectoras principales.

Distribución de energía de alta corriente: conmutación manual de corrientes extremadamente altas en industrias como la metalurgia, la galvanoplastia y la ingeniería química.

Distribución eléctrica rural/temporal: interruptores principales para estaciones de bombeo de riego agrícola y suministro eléctrico temporal en obras de construcción.

Aislamiento de mantenimiento: Como punto de desconexión obvio, garantiza la seguridad personal del personal de mantenimiento de la línea eléctrica.

Preguntas frecuentes

Pregunta: ¿Cuáles son las diferencias entre este interruptor de cuchilla y un interruptor de cuchilla normal?

Respuesta: La mayor diferencia radica en la capacidad de extinción del arco. Los interruptores de cuchilla comunes no tienen una cubierta de extinción de arco y está estrictamente prohibido tirar del interruptor bajo carga, ya que puede causar arcos peligrosos; sin embargo, nuestro interruptor de cuchilla de bajo voltaje está equipado con una cubierta especial de extinción de arco de arcilla, que permite la desconexión segura de las corrientes de carga normales. El rango de operación es más amplio y la seguridad es mayor.

Pregunta: Con una corriente de 4000 A, ¿este interruptor generará calor excesivo?

Respuesta: Hemos adoptado contactos de cuchilla de aleación de cobre de alta calidad. El cobre tiene una conductividad extremadamente alta y la resistencia de contacto es muy baja. Combinado con un diseño de disipación de calor razonable, incluso bajo una carga completa de 4000 A, el aumento de temperatura se puede controlar dentro del rango estándar nacional, lo que garantiza un funcionamiento estable a largo plazo.

Pregunta: ¿Es difícil la operación?

Respuesta: Este producto está equipado con un mecanismo de operación de palanca optimizado. Aprovechando el principio de apalancamiento, se amplifica el par de operación. Incluso para un interruptor de gran tamaño con una capacidad de 4000 A, el operador puede completar fácilmente y sin esfuerzo las acciones de apertura y cierre sin necesidad de herramientas adicionales.

Servicios Electricos Junray

Al elegir Junray Electrical, tiene la ventaja de contar con un equipo profesional de 50 personas, incluidos 5 ingenieros de cotizaciones de tiempo completo, que pueden brindarle servicios personalizados rápidos y precisos. Prometemos ofrecer una respuesta rápida global 7×24 horas. Si está buscando un interruptor de cuchilla de bajo voltaje que pueda manejar altas corrientes, sea económico y seguro de operar, no lo dude más. Contáctenos de inmediato para obtener consultas técnicas y cotizaciones gratuitas, y permita que Junray Electrical construya un sistema de distribución de energía económico, seguro y eficiente para usted.

Descripción general del proyecto de modernización

I. Resumen del proyecto

Este proyecto implica la actualización y modernización de gabinetes de distribución de energía de bajo voltaje en un taller de fabricación de materiales de construcción. El taller está equipado con cargas de alta potencia y alto impacto, como trituradoras, cintas transportadoras y compresores de aire. Los gabinetes de distribución de bajo voltaje originales utilizaban solo disyuntores para los circuitos entrantes y salientes, y carecían de puntos de aislamiento visibles e independientes. Durante el mantenimiento de rutina, el reemplazo de gabinetes o el servicio de cables, depender únicamente de la apertura del disyuntor hacía imposible verificar visualmente un corte de energía completo; esto creó importantes riesgos de seguridad, como voltaje residual o trabajo accidental en circuitos activos, y no cumplió con los estándares de mantenimiento de seguridad eléctrica.

Para cumplir con las normas obligatorias de seguridad eléctrica que requieren un punto de desconexión visible para mantenimiento, se instalaron interruptores de cuchilla de bajo voltaje de la serie HD13 (que actúan como interruptores de aislamiento visibles) en los circuitos de entrada y de sección de bus de los gabinetes de distribución. Sirven como barreras de aislamiento de seguridad, lo que garantiza una desconexión visible, un mantenimiento seguro y un aislamiento confiable.

II. Problemas previos a la modernización

Falta de puntos de desconexión visibles y mantenimiento inseguro: los contactos del disyuntor interno no son visibles; abrir el disyuntor no garantiza la desconexión de la energía al 100%, lo que presenta riesgos de soldadura de contactos, voltaje residual y mantenimiento accidental en circuitos activos.

Incumplimiento de los estándares de aceptación eléctrica: Las regulaciones de distribución de bajo voltaje requieren explícitamente que los equipos de distribución de energía cuenten con un punto de desconexión mecánica visible; Las configuraciones que dependen únicamente de disyuntores no superan la aceptación de la inspección de seguridad.

Baja confiabilidad del estado de desconexión de energía: la inspección externa no puede detectar fallas en el disyuntor o soldadura de contacto, lo que fácilmente lleva a errores de juicio por parte del personal de mantenimiento y posibles accidentes por descarga eléctrica.

Baja eficiencia de mantenimiento y alto riesgo: la falta de aislamiento independiente significa que el mantenimiento localizado requiere un apagado total del sistema, lo que resulta en cortes de energía extensos y pérdidas de producción significativas.

Ausencia de capas de aislamiento protector: la falta de una capa de aislamiento físico primaria hace que el sistema sea vulnerable a fallas de cortocircuito que pueden causar una falla inversa de los interruptores aguas arriba, lo que indica una jerarquía de protección incompleta.

III. Plan de configuración del equipo

De acuerdo con los estándares de seguridad de distribución de energía de bajo voltaje y las necesidades operativas y de mantenimiento del taller, se han instalado interruptores de cuchilla de tipo abierto de bajo voltaje de la serie HD13 en los circuitos entrantes y de sección de bus de cada gabinete de distribución. Estos funcionan junto con los disyuntores para establecer una configuración estándar de doble capa: "protección del disyuntor + aislamiento del interruptor de cuchilla". Especificaciones clave del equipo

Modelo: HD13-400/31, HD13-600/31 Interruptor de cuchilla tripolar de bajo voltaje (con capota extintor de arco)

Tensión nominal: sistema de distribución de energía de bajo voltaje de 400 V.

Corriente nominal: 400 A–600 A (adaptada a la capacidad del circuito de entrada principal del taller)

Características estructurales: Rotura mecánica visible, dispositivo de extinción de arco, base aislante, contactos de cobre de alta resistencia.

Lógica Operacional: El cierre energiza el circuito; la apertura crea un punto de desconexión claramente visible sin tensión residual

Modo operativo: El disyuntor maneja la conmutación de carga y la protección contra cortocircuitos; El interruptor de cuchilla se utiliza únicamente para aislamiento sin carga.

Configuración de seguridad: manija de operación aislada, mecanismo de bloqueo contra mal funcionamiento, protección de arco (evita cortocircuitos de arco)

IV. Aspectos destacados de la aplicación

La rotura visible garantiza absoluta seguridad en el mantenimiento: los contactos quedan completamente expuestos al abrirse; El estado de apagado es visualmente verificable, lo que elimina los riesgos de voltaje residual o trabajo en vivo accidental.

Cumple con las normas nacionales obligatorias: Cumple con el requisito de distribución de bajo voltaje para un "punto de desconexión claramente visible" durante el mantenimiento; pasó la supervisión de seguridad y las inspecciones de terminación eléctrica en el primer intento.

La protección de doble capa mejora la confiabilidad del sistema: el disyuntor maneja el disparo de protección mientras que el interruptor de cuchilla proporciona aislamiento físico; La clara división del trabajo y la jerarquía elimina los riesgos de fallo del interruptor.

Capacidad de extinción de arco para conmutación sin carga: Equipado con una cubierta de extinción de arco para permitir una apertura/cierre seguro en condiciones sin carga sin formación de arco ni erosión de contacto.

Estructura simple y sin mantenimiento: el diseño puramente mecánico garantiza bajas tasas de falla y una conductividad estable; sin sobrecalentamiento ni conexiones sueltas durante el funcionamiento a largo plazo.

V. Resultados operativos posteriores a la modernización

Eliminación de riesgos de seguridad en el mantenimiento: el estado de apagado se puede confirmar visualmente antes de cada tarea de mantenimiento, lo que evita por completo el mantenimiento en vivo y los accidentes por descarga eléctrica; seguridad operativa significativamente mejorada.

Cumplimiento total de la inspección: aborda la falta de aislamiento físico en el sistema de distribución de bajo voltaje; La configuración del equipo es totalmente compatible, lo que garantiza una aprobación sin problemas en las inspecciones de estandarización de seguridad eléctrica.

Control preciso sobre el alcance del corte de energía: permite el aislamiento y el mantenimiento independientes de un solo gabinete sin apagar toda la sección de la barra colectora, lo que minimiza efectivamente las pérdidas de producción. Funcionamiento estable del sistema: los contactos de cobre de alta calidad garantizan una conectividad excelente; no hay sobrecalentamiento, oxidación ni falla de contacto durante el funcionamiento a plena carga.

Larga vida útil y bajos costos de operación y mantenimiento: la estructura puramente mecánica es duradera y confiable, prácticamente no requiere mantenimiento y garantiza un funcionamiento a largo plazo sin fallas.

VI. Resumen del caso

El interruptor de cuchilla de bajo voltaje (interruptor de aislamiento HD13) es un dispositivo de aislamiento de seguridad esencial para gabinetes de distribución de energía de bajo voltaje, gabinetes de energía y actualizaciones del sistema de distribución de talleres. No proporciona protección de circuito ni interrumpe corrientes de carga; más bien, su función principal es proporcionar un punto de desconexión mecánica visible, que sirve como última línea de defensa para la seguridad durante el mantenimiento eléctrico. Es un componente obligatorio para toda distribución de energía industrial, mejoras de instalaciones de fábrica y proyectos de aceptación estandarizada, actuando como un elemento fundamental para garantizar el cumplimiento, la seguridad y la operación y mantenimiento estandarizados en sistemas de distribución de energía de bajo voltaje.
