Para abordar los puntos débiles asociados con los transformadores tradicionales de núcleo cerrado, que requieren cortes de energía, desmontaje de barras colectoras, altos costos de instalación e interrupciones en la producción, este modelo resistente al agua para exteriores presenta un diseño de núcleo dividido y cierre abierto. Se puede sujetar directamente a cables o barras colectoras sin cortar la energía ni alterar el cableado, lo que acorta significativamente el tiempo de instalación y minimiza las pérdidas causadas por el tiempo de inactividad.

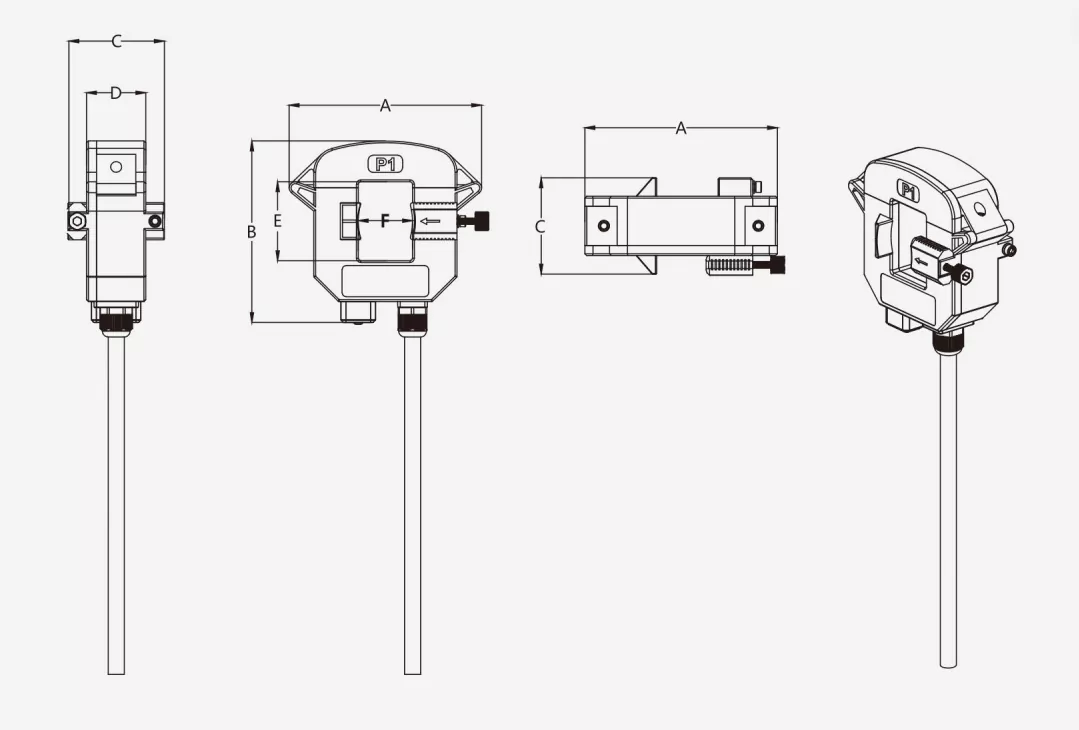

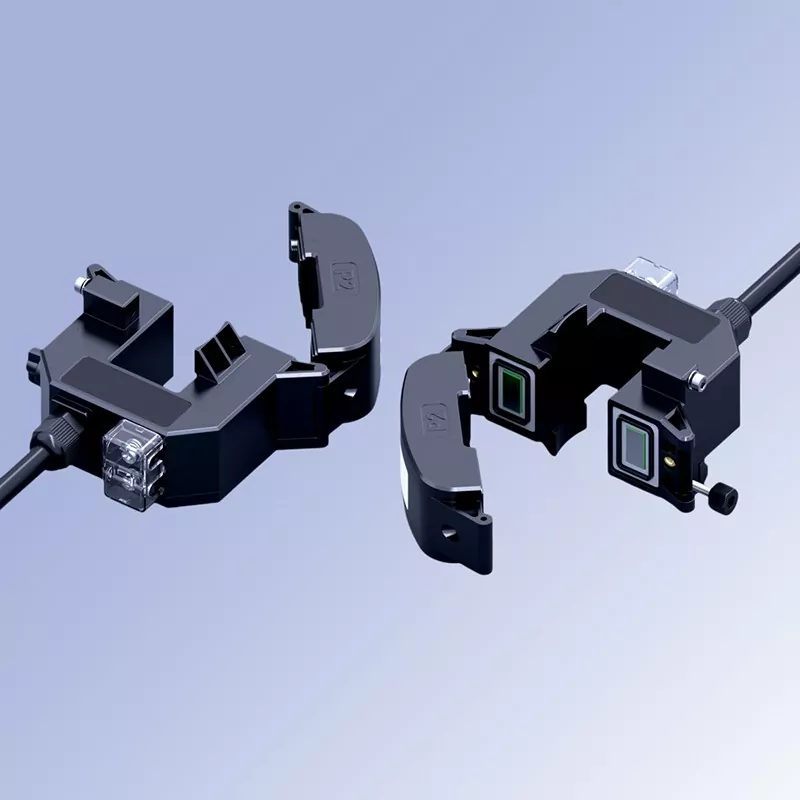

1. Estructura de apertura y cierre a presión
El transformador de corriente impermeable para exteriores CTHW6 elimina la necesidad de cortar la alimentación o desconectar cables durante la instalación. Simplemente aflojando el tornillo de bloqueo lateral, la carcasa se abre para sujetarse directamente al cable o barra colectora objetivo; cerrarlo y bloquearlo completa la instalación. Todo el proceso no requiere interrupción del suministro eléctrico, tarda menos de un minuto por unidad y aumenta la eficiencia de la instalación en más del 80 %, lo que lo hace ideal para modernizar los sistemas de distribución existentes y evitar pérdidas de producción.
2. Núcleo de alta precisión

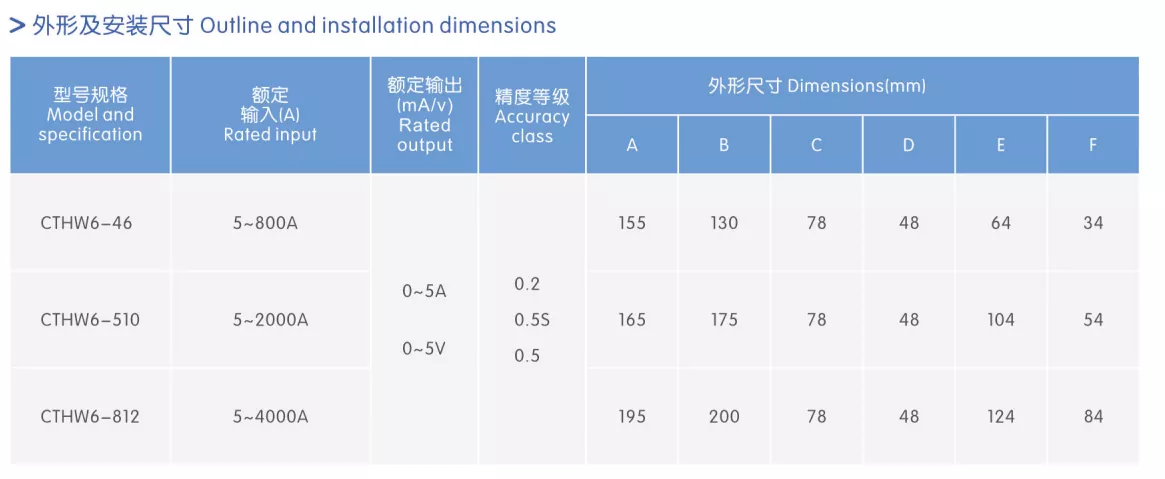

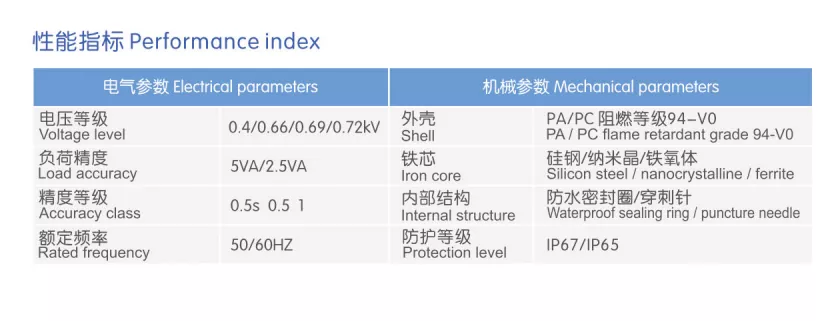

Cuenta con un núcleo de acero al silicio de grano orientado de alta calidad que ofrece alta permeabilidad magnética, baja pérdida magnética y un amplio rango lineal. Ofrece señales de salida estables dentro del rango de corriente nominal y cumple con los estándares de precisión de medición Clase 0,5/0,5S. Garantiza una adquisición de datos de corriente precisa y confiable y una fuerte resistencia a las interferencias electromagnéticas, lo que lo hace compatible con varios medidores de potencia, terminales de monitoreo inteligentes y dispositivos de protección.
3. Encapsulación aislada retardante de llama
La carcasa está moldeada por inyección a partir de plástico de ingeniería ignífugo de alta resistencia, que ofrece excelente resistencia a la temperatura, resistencia al impacto y propiedades de aislamiento. Internamente, utiliza una encapsulación de resina epoxi vertida al vacío para brindar resistencia a la humedad, el polvo y la corrosión. Esto permite un rendimiento estable a largo plazo y una vida útil prolongada en entornos exigentes, como plantas industriales, cajas de distribución exteriores y salas de distribución subterráneas.
4. Detalles de diseño fáciles de usar
Cubierta de terminal transparente: el estado del cableado es claramente visible, lo que facilita la inspección y aceptación.
Marcas de polaridad claras: P1/P2 y las polaridades del terminal secundario están claramente etiquetadas para evitar errores de cableado.
Conector de bloqueo a prueba de agua: Equipado con un prensaestopas a prueba de agua en el punto de salida para mejorar el índice de protección general.
Mecanismo de bloqueo metálico: el bloqueo seguro del tornillo y el ajuste hermético de la carcasa (cierre sin espacios) garantizan la precisión de la medición.
1. Afloje el tornillo de bloqueo en el costado de la unidad y abra las mitades superior e inferior de la carcasa a lo largo de la bisagra.
2. Coloque el cable o barra a medir en el centro de la apertura del transformador, asegurándose de que el conductor quede centrado.
3. Alinee las superficies de contacto, cierre las mitades de la carcasa y apriete el tornillo de bloqueo hasta que el ajuste esté ajustado y sin espacios.
4. Abra la cubierta transparente del terminal, conecte el cableado del lado secundario correctamente según las marcas de polaridad y cierre la cubierta para completar la instalación.
Nunca deje abierto el circuito secundario durante el funcionamiento; hacerlo puede generar alto voltaje, poniendo en peligro la seguridad del personal y del equipo.
Antes de la instalación, verifique que la relación de corriente coincida con los requisitos del sistema y que las especificaciones del conductor sean compatibles con el tamaño de apertura.
Para ambientes exteriores o húmedos, aplique un tratamiento de impermeabilización/sellado adicional a los terminales del cableado.
Modernización de la distribución de energía existente: actualizaciones inteligentes para cajas y gabinetes de distribución antiguos; agregando dispositivos de monitoreo de energía sin requerir un cierre total de la planta.
Gestión de energía industrial: Monitoreo de corriente y análisis del consumo de energía para líneas de producción de fábricas y circuitos de equipos de energía.
Monitoreo inteligente de la distribución de energía: funciona con medidores de energía multifunción y sistemas de monitoreo de distribución para permitir la adquisición de datos actuales en tiempo real y el monitoreo remoto.
Distribución de energía en edificios: operaciones, mantenimiento y advertencia de fallas para la distribución de energía en complejos comerciales, edificios de oficinas, hospitales y centros de datos.
Nueva distribución de energía: monitoreo y protección de corriente para circuitos en gabinetes fotovoltaicos conectados a la red, sistemas de almacenamiento de energía y pilas de carga de vehículos eléctricos.
Todos los transformadores de corriente impermeables para exteriores CTHW6 se fabrican estrictamente de acuerdo con las normas nacionales pertinentes. Cada unidad se somete a múltiples pruebas de fábrica, incluida la calibración de precisión, pruebas de voltaje soportado de frecuencia industrial y verificaciones de rendimiento del aislamiento, para garantizar un rendimiento estable y confiable. Admite la personalización de especificaciones no estándar para cumplir con diversas dimensiones de instalación y requisitos de parámetros.
Un equipo técnico profesional proporciona orientación para la selección de modelos y soporte técnico posventa.
Los productos vienen con una garantía de un año.
Nombre del proyecto: Modernización del sistema eléctrico de monitoreo de incendios para una fábrica de hardware de precisión y moldeo por inyección en la ciudad de Chang'an, ciudad de Dongguan
Ubicación: Parque industrial de hardware y moldes, ciudad de Chang'an, ciudad de Dongguan, provincia de Guangdong
Fecha de modernización: marzo de 2025

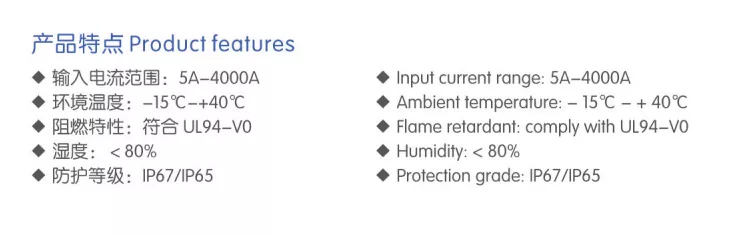

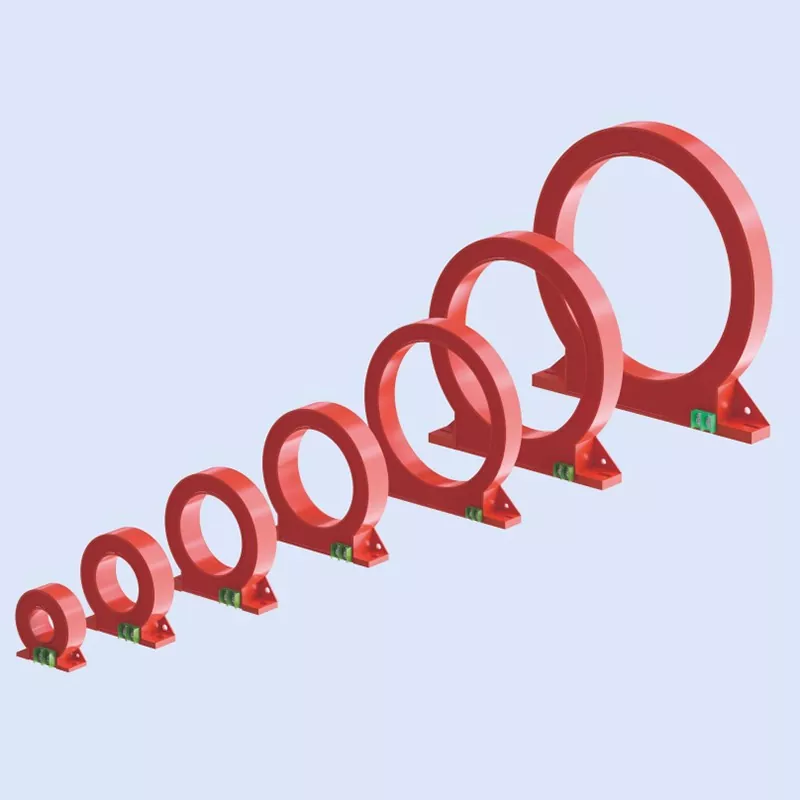

Productos utilizados: Gama completa de transformadores de corriente residual de núcleo dividido (que se pueden abrir)
La fábrica fue construida en 2011 con una superficie total de aproximadamente 28.000 m². Alberga tres talleres de producción principales (moldeo por inyección, estampado y procesamiento de moldes) y opera 86 circuitos de distribución de bajo voltaje. Las cargas incluyen máquinas de moldeo por inyección, máquinas de estampado CNC, unidades enfriadoras, puentes grúa y tomas de corriente/iluminación. Debido a estándares más bajos en el momento de la construcción inicial, solo el gabinete de alimentación de entrada principal estaba equipado con un disyuntor de corriente residual (RCCB); Los circuitos derivados carecían de capacidades de monitoreo de corriente residual.
En la segunda mitad de 2024, la Oficina de Manejo de Emergencias local lanzó una campaña especial para mejorar la seguridad eléctrica en las empresas industriales y comerciales, exigiendo la instalación de un sistema eléctrico de monitoreo de incendios dentro de un plazo específico. Además, la instalación experimentó frecuentes e inexplicables disparos de corriente residual del interruptor principal durante la temporada de lluvias; solucionar un solo fallo requirió detener la producción en toda la línea durante más de tres horas, lo que afectó gravemente el cumplimiento del pedido. Además, el aislamiento del cableado estaba envejeciendo rápidamente debido al ambiente aceitoso y de alta temperatura del taller de moldeo por inyección, lo que generaba riesgos de seguridad en los que los operadores sentían descargas eléctricas al tocar las carcasas de los equipos. En consecuencia, se hizo urgentemente necesaria una modernización del sistema.
Los métodos tradicionales de modernización requieren paradas de producción, lo que genera enormes pérdidas económicas. El uso de transformadores de corriente residual convencionales de núcleo sólido (de paso) requeriría el desmontaje de barras colectoras y el corte de cables. Un solo día de inactividad para una línea de producción provocaría pérdidas directas superiores a 120.000 RMB, y se estimó que una modernización de toda la planta requeriría tres días de inactividad, una opción que la fábrica no podía aceptar. La falta de un monitoreo de fugas por niveles da como resultado una eficiencia de resolución de problemas extremadamente baja. Sólo el disyuntor principal tiene una función de detección de fugas; La fuga del circuito derivado no se puede identificar. Los electricistas deben probar los circuitos uno por uno después de cada viaje, lo que resulta en un tiempo promedio de resolución de problemas de 3,5 horas y una pérdida de capacidad de producción mensual de aproximadamente el 8 % debido a cortes relacionados con fugas.
Los entornos industriales hostiles exacerban los riesgos de fugas. Los talleres de moldeo por inyección presentan altas temperaturas y una fuerte contaminación por aceite, lo que acelera el envejecimiento del aislamiento del cable; Los talleres de estampado experimentan vibraciones intensas, lo que hace que los terminales se aflojen y crean altos riesgos de fugas ocultas, condiciones que exceden los límites de durabilidad de los dispositivos tradicionales.
Requisitos de cumplimiento obligatorios: el incumplimiento de la norma GB 14287.2-2014 ("Detectores de monitoreo de incendios eléctricos de corriente residual") clasifica a la instalación como que requiere rectificación según los mandatos de seguridad industrial, con sanciones que incluyen la suspensión de la producción por incumplimiento antes de la fecha límite.
Para cumplir con el requisito básico de "reequipamiento sin interrupción de la producción", el proyecto utiliza exclusivamente transformadores de corriente residual de núcleo dividido. Los modelos se seleccionan según el tipo de conductor del circuito y las dimensiones de la sección transversal, lo que permite la instalación sin desconectar cables ni cortar la energía.
Instalación sin interrupción del suministro eléctrico; pérdida de producción cero. El diseño de núcleo dividido presenta un mecanismo de ajuste a presión con tornillos de bloqueo, lo que elimina la necesidad de desmontar barras colectoras o cortar cables; Electricistas certificados realizan la instalación en circuitos activos de acuerdo con las normas de seguridad. Todas las líneas de producción operaron normalmente durante la modernización, lo que no generó retrasos en los pedidos ni pérdidas de capacidad, lo que ahorró a la fábrica aproximadamente más de 300 000 RMB en posibles costos de tiempo de inactividad.
Alta precisión de conexión y rendimiento de medición estable y confiable. Las superficies de contacto del núcleo magnético se someten a un rectificado de precisión, lo que garantiza una baja reluctancia magnética y una alta consistencia al cerrar, con un error de medición de corriente residual de ≤1%. El sistema detecta con precisión señales de fuga de hasta 50 mA; Los datos posteriores a la puesta en servicio muestran una tasa de falsas alarmas de menos del 2%, lo que cumple plenamente con los requisitos de precisión para los sistemas eléctricos de alerta temprana de incendios. Altamente adaptable tanto para barras colectoras de cobre como para cables de alimentación; Los modelos de orificios cuadrados se adaptan a barras colectoras rectangulares, mientras que los modelos de orificios redondos se adaptan a cables de alimentación circulares, cubriendo toda la gama de circuitos, desde líneas secundarias hasta alimentadores principales. La selección y el suministro de modelos unificados para todo el proyecto eliminan la necesidad de crear moldes personalizados, lo que da como resultado plazos de entrega cortos y una instalación estandarizada.
Resistente al aceite y a las altas temperaturas, adecuado para duras condiciones industriales; la carcasa está hecha de plástico de ingeniería reforzado ignífugo con excelentes propiedades de sellado, bloqueando eficazmente el aceite, la humedad y el polvo del taller. Con un rango de temperatura de funcionamiento de -25 °C a +85 °C, resiste los entornos de alta temperatura que rodean a las máquinas de moldeo por inyección, lo que garantiza un funcionamiento a largo plazo sin envejecimiento del aislamiento ni variación de la precisión.
Aumento del 60% en la eficiencia de la instalación, acortando significativamente el cronograma del proyecto; La instalación y el cableado de un solo transformador tardan en promedio sólo 10 minutos. La instalación y puesta en servicio de las 86 unidades de la planta se completaron en solo 5 días, muy por debajo del cronograma estimado de 15 días para las modernizaciones tradicionales de transformadores de orificio pasante, cumpliendo con los requisitos de rectificación antes de lo previsto.
Pasó con éxito la inspección especial de seguridad; En abril de 2025, el sistema pasó la inspección de seguridad eléctrica realizada por la Oficina de Manejo de Emergencias de Dongguan. Las funciones de monitoreo de corriente residual, lógica de alarma y protección graduada cumplen con el estándar nacional GB 14287.2, lo que resuelve completamente los problemas de cumplimiento.
90% de mejora en la eficiencia de resolución de problemas; el sistema identifica con precisión la identificación del circuito donde se produce la fuga y emite alarmas en tiempo real. El tiempo de resolución de problemas se redujo de un promedio de 3,5 horas a menos de 20 minutos, lo que redujo drásticamente el impacto de las inspecciones de apagado en la producción.
Las advertencias de peligro proactivas eliminan los riesgos de accidentes; A octubre de 2025, el sistema había emitido 11 avisos por anomalías de corriente residual (7 por envejecimiento del aislamiento del motor y 4 por oxidación/humedad de los terminales). Las rectificaciones se completaron antes de que ocurriera cualquier disparo, evitando cortes de energía no planificados, averías de equipos o incidentes de descargas eléctricas.
Operación de equipos sin fallas; A pesar del duro entorno del taller caracterizado por altas temperaturas, aceite y vibraciones, todos los transformadores de núcleo dividido operaron de manera estable sin grietas, corrosión o variación de precisión, manteniendo una tasa de integridad del equipo del 100 %.
Los transformadores de corriente residual de núcleo dividido son los componentes centrales preferidos para modernizar sistemas de distribución de energía antiguos para evitar incendios eléctricos. Resuelven eficazmente los principales problemas asociados con los transformadores tradicionales de tipo fijo, es decir, la necesidad de cortes de energía y desconexión de cables, largos períodos de instalación e interrupciones en la producción y las operaciones comerciales.
Son particularmente adecuados para entornos donde la continuidad del suministro de energía es crítica, como plantas industriales, complejos comerciales, centros de datos y hospitales. Estos transformadores permiten actualizaciones compatibles con los sistemas de monitoreo de corriente residual con cero tiempo de inactividad de producción y una modificación estructural mínima, equilibrando el cumplimiento de seguridad, la estabilidad operativa y la rentabilidad. Representan una solución altamente rentable para mejorar la seguridad eléctrica de los sistemas de distribución de energía existentes.
