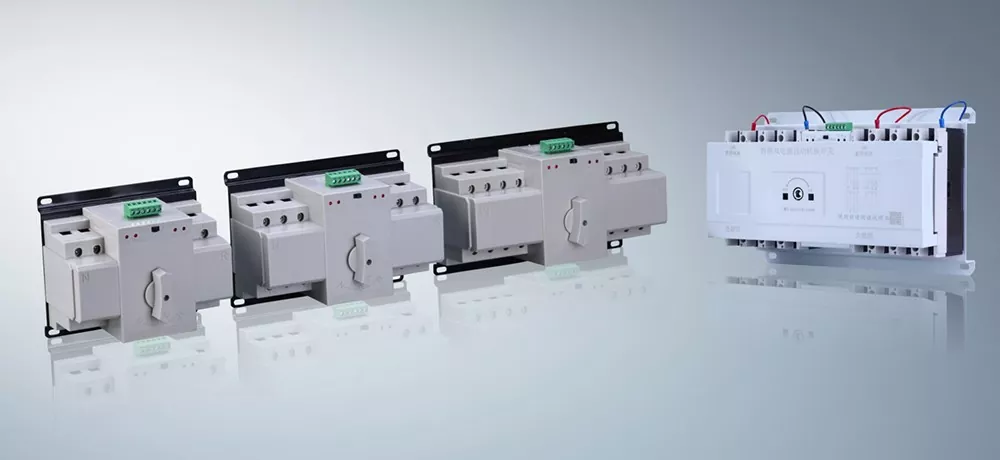

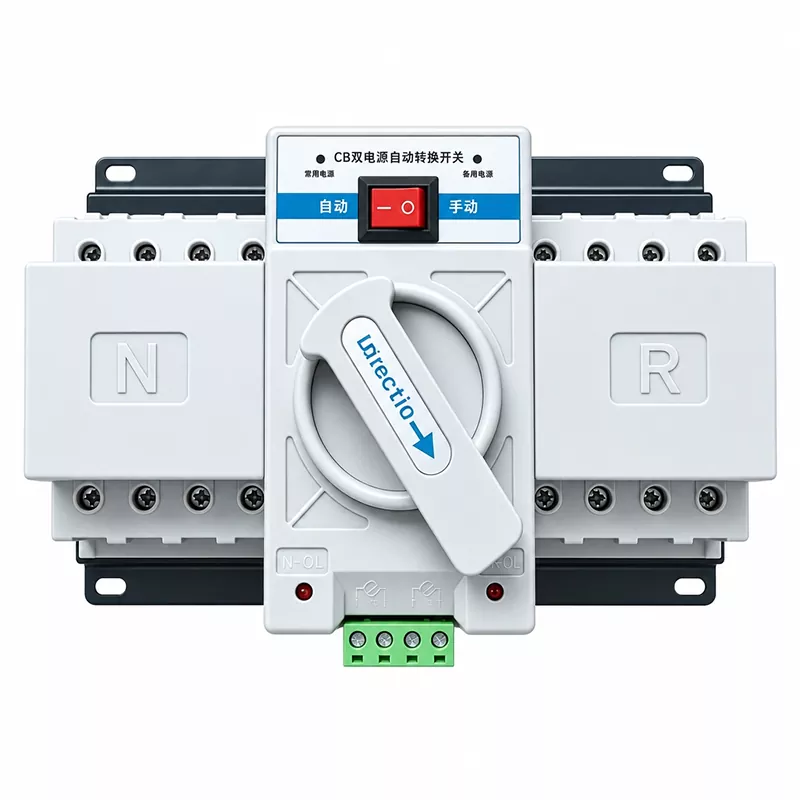

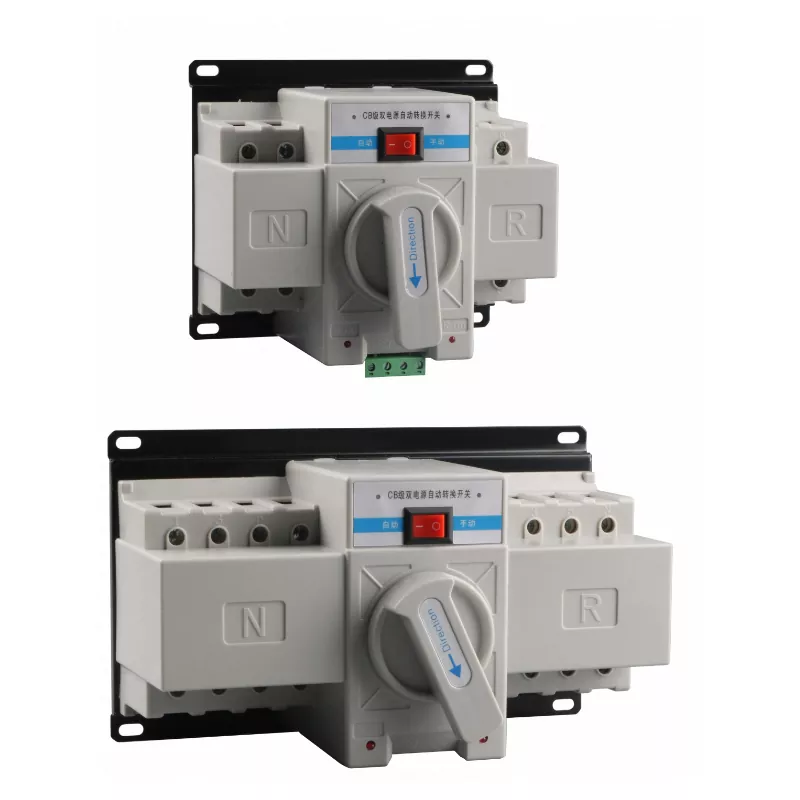

Interruptor de transferencia automática de doble potencia ATS-CB

El interruptor de transferencia automática CB de doble potencia ATS de Junray Electrical es una solución de conmutación automática rentable diseñada para cargas secundarias como iluminación de emergencia, sistemas de escape contra incendios y energía de respaldo general en edificios comerciales, complejos residenciales y pequeñas fábricas. A diferencia de los interruptores de transferencia de clase PC que utilizan aisladores costosos sin protección incorporada, esta solución de clase CB utiliza disyuntores estándar combinados con un controlador inteligente, lo que proporciona protección contra sobrecarga/cortocircuito y funcionalidad de transferencia automática de energía. La corriente nominal varía de 32 A a 800 A con configuraciones 3P/4P, con enclavamiento dual mecánico y eléctrico para evitar la conexión en paralelo de fuentes de energía.

Diga adiós a los altos costos y a los cortes de energía

Aunque el rendimiento de conmutación a nivel de PC es excelente, el precio es alto, lo que supone un desperdicio considerable para cargas no centrales; y en caso de un corte de energía, los negocios y la vida se paralizarán con un suministro eléctrico único. El interruptor de transferencia automática CB de potencia dual ATS de Junray Electrical abandona la costosa estructura del interruptor de aislamiento y adopta una solución de combinación de disyuntor madura y económica. Esto significa que no tiene que pagar una prima alta para obtener una funcionalidad confiable de conmutación automática de doble potencia. Equilibra perfectamente costo y rendimiento, permitiendo a los usuarios comunes permitirse la garantía de "sin pérdida de energía" y resuelve completamente la contradicción entre un presupuesto limitado y la necesidad de suministro de energía.

Bajo costo, alta confiabilidad

La principal competitividad del interruptor de transferencia automática de potencia dual-CB ATS radica en su exclusivo diseño estructural "disyuntor + controlador":

Alta rentabilidad: en comparación con los productos de nivel de PC, la solución de nivel CB utiliza disyuntores estandarizados revestidos de plástico como actuador, lo que reduce significativamente los costos de fabricación. Para cargas ordinarias que no requieren conmutación de nivel de milisegundos (como iluminación, enchufes y energía ordinaria), esta es la opción más rentable.

Funciones de protección dual: este es un punto destacado que lo distingue del nivel de PC. Dado que el disyuntor se utiliza como interruptor principal, viene con funciones de protección contra sobrecargas y cortocircuitos. Ya sea la fuente de alimentación principal o la fuente de alimentación de respaldo, una vez que se produce una corriente anormal en la línea, el disyuntor se activará automáticamente para cortar la falla, evitando que la línea se queme y dañe el equipo, lo que equivale a darle a ambas fuentes de energía un "traje antibalas".

Monitoreo automático sin interrupciones: Con un controlador inteligente interno, monitorea el voltaje de la red en tiempo real. Cuando la red eléctrica está apagada, falta una fase o el voltaje es anormal, puede iniciar automáticamente el mecanismo de conmutación para transferir la carga a la fuente de alimentación de respaldo, asegurando un suministro de energía ininterrumpido. Aunque el tiempo de conmutación es ligeramente mayor que el del nivel de PC, satisface plenamente las necesidades de la mayoría de los escenarios civiles y comerciales.

Fabricación profesional

Como fabricante profesional con profunda experiencia técnica, Junray Electrical cumple estrictamente con los estándares nacionales para interruptores de transferencia automática de potencia dual de nivel CB en su producción. Nuestra fábrica está equipada con una línea de ensamblaje de disyuntores madura y una plataforma de prueba de controladores inteligente, lo que garantiza que cada producto sea resistente y duradero.

Este interruptor de transferencia automática CB de potencia dual ATS cuenta con enclavamientos mecánicos y eléctricos confiables para una protección dual, evitando cortocircuitos causados ​​por la conexión simultánea de las dos fuentes de energía. Cada interruptor se somete a una estricta depuración de encendido, pruebas de lógica de conmutación y pruebas de características de protección antes de salir de fábrica, lo que garantiza un funcionamiento estable dentro de un amplio rango de corriente de 32 A a 800 A y le brinda un servicio de conmutación de energía confiable durante mucho tiempo.

Especificaciones técnicas

Escenarios aplicables

Distribución de energía en tiendas: tiendas de conveniencia, restaurantes, etc. que requieren suministro de energía dual pero tienen presupuestos limitados.

Pequeñas zonas residenciales: Iluminación para edificios residenciales, gestión de propiedades, etc. para cargas secundarias.

Pequeñas fábricas: Alimentación auxiliar para líneas de producción no críticas.

Pequeños sistemas fotovoltaicos: Conexión a red de red eléctrica y sistemas de generación de energía fotovoltaica.

Nuestras Certificaciones

Junray Electrical es un fabricante certificado con un sistema integral de garantía de calidad. Nuestras certificaciones clave incluyen:

ISO 9001: certificación internacional del sistema de gestión de calidad, que garantiza una calidad constante del producto y una mejora continua.

CE: conformidad con las normas europeas de salud, seguridad y protección del medio ambiente, lo que permite que nuestros productos ingresen al mercado de la UE.

CCC – Certificación Obligatoria de China, obligatoria para productos eléctricos vendidos en el mercado chino.

CQC – Certificación de Calidad de China, que demuestra el cumplimiento de los estándares nacionales de seguridad y rendimiento eléctrico.

CNAS: Servicio Nacional de Acreditación de China para la evaluación de la conformidad, que valida nuestras capacidades internas de prueba y calibración.

Todos los interruptores de transferencia automática de doble potencia ATS se fabrican y prueban de conformidad con los estándares aplicables de estas certificaciones, lo que garantiza un rendimiento confiable, una calidad constante y una aceptación fluida del proyecto.

Garantía y soporte posventa

Garantía Estándar: 24 meses desde la fecha de puesta en servicio.

Garantía extendida: Garantía extendida opcional de hasta 60 meses disponible a pedido.

Soporte técnico: respuesta rápida global 7×24 horas. Nuestro equipo proporciona orientación técnica remota durante la instalación y puesta en marcha, y responde a todas las consultas técnicas en un plazo de 24 horas.

Repuestos: Hay repuestos comunes disponibles para un envío rápido para minimizar el tiempo de inactividad del equipo.

Descripción general del proyecto de modernización

I. Antecedentes del proyecto

Este proyecto implica la modernización de la distribución de energía de bajo voltaje de un complejo comercial urbano. El edificio alberga cargas críticas de "Nivel 2", que incluyen tiendas minoristas, alumbrado público, sistemas de escape contra incendios, sistemas de evacuación de emergencia y salas de equipos de bajo voltaje. El sistema de distribución original dependía de una única fuente de alimentación de energía sin un mecanismo de transferencia de energía de respaldo. En consecuencia, el mantenimiento de la red, las fallas en las líneas o las caídas momentáneas de voltaje resultaron en una pérdida total de energía en toda la sección, lo que provocó apagados repentinos de los equipos, fallas de los sistemas de emergencia contra incendios, atrapamiento de ascensores e interrupciones en las grabaciones de vigilancia. Estos problemas plantearon importantes riesgos de seguridad contra incendios y no cumplieron con los estándares de suministro de energía de emergencia para edificios comerciales.

Para garantizar un suministro de energía ininterrumpida para cargas de seguridad contra incendios y emergencias públicas, se están instalando interruptores de transferencia automática (ATS) clase CB en todas las cajas de distribución de emergencia y gabinetes de energía contra incendios. Estas unidades utilizan una configuración de disyuntor doble para permitir la conmutación automática entre las fuentes de energía principal y de respaldo, lo que garantiza una transferencia perfecta durante los cortes y el cumplimiento de la aceptación de seguridad contra incendios y los estándares operativos comerciales.

II. Problemas previos a la modernización

Fuente de energía única sin redundancia; la pérdida de energía conduce a un apagado inmediato: la falta de conmutación de energía de respaldo significó que las fluctuaciones de la red o fallas en la línea causaran una pérdida inmediata de energía en la iluminación de emergencia, los extractores de humo y los sistemas de vigilancia.

Sistemas de seguridad contra incendios no conformes: los ventiladores contra incendios y el alumbrado de emergencia carecían de energía de respaldo automática, lo que violaba el "Código para el suministro de energía de protección contra incendios en edificios" y no pasaba las inspecciones de seguridad contra incendios.

Alto riesgo y baja velocidad de conmutación manual: la ausencia de dispositivos de transferencia automática requirió conmutación manual durante los cortes; Los tiempos de respuesta lentos hicieron imposible manejar eficazmente los cortes de energía repentinos.

Las fluctuaciones momentáneas de voltaje provocaron fallas en los equipos: las caídas de voltaje de la red y los cortes momentáneos provocaron reinicios de equipos de bajo voltaje, pérdida de datos y frecuentes fallos de funcionamiento de los equipos comerciales.

Falta de protección contra sobrecargas y cortocircuitos; Mala seguridad: los dispositivos de transferencia tradicionales realizaban conmutaciones sin protección, no lograban aislar automáticamente los circuitos defectuosos y creaban un riesgo de disparos en cascada.

III. Plan de configuración del equipo

Con base en las características de suministro de energía de las cargas de Nivel 2 del complejo comercial, las normas de seguridad contra incendios y las consideraciones presupuestarias, se seleccionaron Interruptores de Transferencia Automática clase CB para todo el proyecto. Estas unidades cuentan con una configuración que combina dos disyuntores en miniatura con enclavamiento mecánico y eléctrico, proporcionando capacidades de protección y conmutación adecuadas para sistemas de escape contra incendios, iluminación de emergencia y cargas de energía de respaldo general.

Especificaciones clave del equipo

Modelo: Interruptor de transferencia automática (ATS) clase CB (ATS basado en disyuntor)

Voltaje nominal: CA 380 V/220 V (sistemas de distribución de energía de bajo voltaje)

Corriente nominal: 63 A–125 A (adecuada para cargas de iluminación y energía de emergencia en los pisos del edificio)

Estructura: Configuración de disyuntor de doble circuito con protección integrada contra sobrecarga y cortocircuito

Modo de conmutación: Configurable para "Transferencia automática/Restauración automática" o "Transferencia automática/Restauración no automática"

Enclavamiento: Enclavamiento mecánico forzado más enclavamiento eléctrico (evita el cortocircuito paralelo de las dos fuentes de alimentación)

Tiempo de conmutación: 0,5 a 2 segundos (cumple con los requisitos de no interrupción para cargas de emergencia estándar)

Cargas compatibles: Cargas de seguridad contra incendios de grado II, iluminación de emergencia, equipos de escape, energía de servicios públicos de centros comerciales y sistemas de bajo voltaje/ELV

IV. Aspectos destacados de la construcción y las aplicaciones

Protección de disyuntor integrado (alta seguridad): la principal ventaja del ATS clase CB es su protección MCB integrada, que presenta disparo automático en caso de sobrecargas y cortocircuitos; protege contra fallas antes de la conmutación, evitando la propagación de fallas.

Enclavamiento dual mecánico y eléctrico (elimina riesgos paralelos): garantiza que las dos fuentes de energía nunca puedan cerrarse simultáneamente, eliminando estructuralmente el riesgo de accidentes por cortocircuito paralelo.

Rentable (adecuado para cargas de Grado II): Menor costo y mantenimiento más simple en comparación con las unidades ATS integradas de clase PC; ideal para cargas de emergencia de Grado II en centros comerciales, edificios comerciales y fábricas.

Detección automática de voltaje y conmutación inteligente: Detecta automáticamente pérdida de voltaje, subtensión o pérdida de fase en el suministro principal; cambia rápidamente a la fuente de respaldo y restablece automáticamente la conexión cuando regresa la energía principal, lo que permite una operación totalmente desatendida.

Instalación universal y fácil adaptación: la instalación del gabinete modular no requiere cambios en la estructura del circuito principal, lo que la hace adecuada para actualizar gabinetes más antiguos o agregar sistemas de distribución de energía de emergencia.

V. Desempeño operativo después de la modernización

Conmutación automática durante cortes de energía (interrupción cero para cargas de emergencia): la iluminación de emergencia, los extractores de humo y los sistemas de vigilancia continúan funcionando sin apagones ni apagados del sistema durante parpadeos de la red o cortes relacionados con el mantenimiento.

Protección automática de fallas (evita la propagación): en caso de un cortocircuito o sobrecarga en un circuito derivado, el disyuntor se dispara primero para brindar protección, lo que garantiza que la fuente de alimentación ascendente y otros circuitos no se vean afectados. Totalmente compatible con los estándares de aceptación de seguridad contra incendios: la lógica para el suministro de energía de respaldo de seguridad contra incendios es integral y el mecanismo de conmutación es confiable, lo que garantiza la aprobación exitosa de la inspección de aceptación especializada para sistemas eléctricos de seguridad contra incendios.

Funcionamiento estable sin operaciones falsas ni fallos de actuación: se produjo una conmutación precisa durante múltiples pruebas de fluctuación de la red y cortes de energía, sin casos de conmutación incorrecta, interferencias mecánicas o fallas de sobrecalentamiento.

Bajos costos de operación y mantenimiento y alta rentabilidad: Presenta una estructura simple, baja tasa de fallas y compatibilidad universal de piezas, lo que reduce significativamente los costos de mantenimiento y reemplazo a largo plazo.

VI. Resumen del caso

El equipo de transferencia de energía dual clase CB es la opción estándar para cargas de emergencia secundarias, cargas generales de seguridad contra incendios y distribución de energía de respaldo en edificios comerciales y centros comerciales. Compuesto por dos disyuntores, presenta protección incorporada, la capacidad de interrumpir corrientes de falla y un alto costo-rendimiento; se diferencia del equipo de clase PC (que es una unidad integrada sin protección incorporada, ofrece una conmutación más rápida y se utiliza para cargas primarias). Al equilibrar la seguridad y la rentabilidad, los equipos de clase CB son la opción más utilizada y confiable para las inspecciones de aceptación en la distribución de energía de emergencia de edificios, la modernización de sistemas antiguos y las actualizaciones de los sistemas de seguridad contra incendios.

Preguntas frecuentes

P: ¿Cuál es la principal diferencia entre las fuentes de alimentación duales de nivel CB y de nivel PC?

R: La principal diferencia radica en las funciones de protección y el precio. El nivel CB (como este producto) consta de disyuntores y viene con protección contra sobrecargas y cortocircuitos. Es más económico y adecuado para cargas generales; El nivel de PC está compuesto por seccionadores y no tiene capacidad de protección contra cortocircuitos (requiere un fusible externo); tiene una velocidad de conmutación más rápida y es más caro, adecuado para cargas centrales. Para la mayoría de los escenarios habituales, el nivel CB es la opción más rentable.

P: ¿Se puede instalar este interruptor en un gabinete de distribución común?

R: El interruptor de transferencia automática CB de potencia dual ATS adopta un diseño estructural estandarizado, con un tamaño compacto y poca ocupación de espacio. Se puede instalar fácilmente en cajas de distribución estándar o gabinetes de control, y el método de instalación es similar al de un disyuntor normal, lo cual es muy conveniente.

P: ¿Se admite el recuento de polos y corriente personalizado?

R: Sí. Podemos personalizar niveles de corriente que van desde 32 A a 800 A según los requisitos de su proyecto, así como configuraciones de polos de 3P o 4P, para satisfacer perfectamente sus necesidades de conmutación de energía dual.

¿Por qué elegir Junray Eléctrico?

Al elegir Junray Electrical, se beneficia de un equipo profesional de 50 personas, incluidos 5 ingenieros de cotizaciones dedicados, que pueden ofrecerle servicios personalizados rápidos y precisos. Garantizamos una respuesta rápida global de 7×24 horas. Si está buscando un interruptor de transferencia automática-CB ATS Dual Power económico, autoprotector y confiable, no lo dude más. Contáctenos de inmediato para obtener consultas técnicas y cotizaciones gratuitas, y permita que Junray Electrical construya un sistema de distribución de energía seguro, económico y eficiente para usted.
