Productos

Cajas combinadoras fotovoltaicas de CC y equipos de conexión a red de CA

Electricidad Junraysuministra equipos de distribución fotovoltaica para contratistas fotovoltaicos EPC, distribuidores eléctricos y equipos de adquisición de proyectos. Seleccione el equipo de combinación de cadenas de CC por separado de la interfaz de CA entre el inversor y la red. Comience con el diagrama unifilar del proyecto y confirme las capacidades y el alcance del suministro para cada dispositivo.


¿Qué equipo de distribución fotovoltaica necesita el proyecto?

1. Caja de conexión a red fotovoltaica de CA

ElCaja de conexión a red FV AC, catalogada como caja de conexiones fotovoltaica conectada a la red, sirve al lado de CA de la conexión del inversor. No es un combinador de cadenas de CC. Especifique la cantidad del inversor, la salida de CA, la protección, la medición y la disposición de conexión aprobada.

Opciones eléctricas enumeradas: CA 380/220 V, 50 Hz y un rango de 5 a 1000 kW en todas las configuraciones. Confirme la corriente seleccionada, la disposición del circuito y el voltaje del proyecto; Esta gama no describe una caja universal.

Protección y control: Confirmar qué funciones las proporciona el inversor, un relé externo y la propia caja. Acuerde la protección contra sobrecorriente, la lógica de desconexión y reconexión, la configuración y la medición según la especificación de la empresa de servicios públicos o del cliente. La aprobación de la red es específica del proyecto.

Opciones de gabinete: La tabla de productos enumera IP40 / IP54 e instalación montada en la pared / de piso. Confirme el gabinete y el grado de protección ensamblado para la instalación. Una configuración IP65 o de acero inoxidable específica de la caja no debe considerarse como la especificación de serie estándar.

Entradas de aplicación: para proyectos fotovoltaicos industriales, comerciales o en tejados, proporcione la hoja de datos del inversor, el diagrama del circuito de CA, los requisitos de servicios públicos, la disposición de la conexión a tierra y las necesidades de medición antes de solicitar una cotización.

2. Caja combinadora fotovoltaica CC

ElCaja combinadora fotovoltaica CCCombina múltiples cadenas de módulos fotovoltaicos para la distribución de CC especificada o la disposición del inversor. Confirme la topología de entrada y salida antes de elegir un cuadro.

Opciones de entrada enumeradas: 4/6/8/12/16/24 circuitos. Envíe el voltaje máximo de circuito abierto del conjunto a la temperatura mínima del proyecto, la corriente por cadena, la corriente de salida total y los requisitos de entrada del inversor.

Protección y monitoreo de CC: confirme los fusibles de la cadena, la conmutación de salida o el disyuntor, la protección contra sobretensiones, la conexión a tierra y cualquier monitoreo o comunicación de corriente. Verifique el diagrama de circuito propuesto y las clasificaciones de los componentes; No todas las funciones están incluidas en todas las configuraciones.

Confirmación de voltaje y corriente: la página del producto describe aplicaciones de CC de 1000 V. Confirme el voltaje del conjunto completo y las designaciones de corriente de entrada/salida en la cotización. No asuma la idoneidad de 1500 V a partir de un componente individual o una afirmación de categoría no verificada.

Selección para exteriores: PC+ABS e IP65 se enumeran en la página del producto combinador. Confirme los prensaestopas, las aberturas instaladas, la exposición a los rayos UV, los límites térmicos y las disposiciones contra la corrosión para el sitio real. Una clasificación de protección de ingreso por sí sola no establece resistencia a la niebla salina.

3. Cabina prefabricada de alto voltaje SVG: confirme el alcance

ElCabina prefabricada de alto voltaje SVGtambién figura en esta categoría. El alcance exacto de su equipo debe confirmarse utilizando una lista de equipos del proyecto y un diagrama unifilar antes de la selección.

Confirmación de alcance: Aclare la función representada por SVG en la cotización y si el paquete incluye equipo de potencia reactiva, transformador, equipo de conmutación u otros dispositivos. No asuma que todos estos están incluidos en el nombre del producto.

Requisitos de interfaz: Identifique el voltaje de la conexión, la frecuencia, la capacidad o la potencia reactiva según corresponda, las interfaces de control y las responsabilidades de protección. Solicite la hoja de datos específica del modelo en lugar de aplicar un rango de kVA genérico.

Ingeniería de obra: Confirmar límites de transporte, levantamiento, cimentaciones, zanjas de cables, drenaje, puesta a tierra, ventilación y accesos. Una cabina prefabricada no elimina automáticamente la obra civil ni garantiza un plazo fijo de puesta en servicio.

Para combinaciones de transformador y interruptor, revisesubestaciones tipo caja y compactaspor separado y confirme el límite completo del equipo. La cabina listada y una subestación elevadora completa no deben considerarse intercambiables sin una revisión de ingeniería.

4. ¿Qué debe incluir una solicitud de cotización para equipos fotovoltaicos?

Proyectos de Medio Oriente: Proporcionar temperatura ambiente máxima, exposición solar, condiciones de polvo y arena, altitud y exposición costera. Solicite confirmación de los límites de temperatura de los componentes, cualquier reducción de potencia, disipación de calor y la clasificación del gabinete ensamblado.

Proyectos de América del Sur: proporcione el país de destino, voltaje y frecuencia reales, altitud, humedad, especificaciones de conexión de servicios públicos y el idioma de la documentación requerida. Los requisitos del país y del sitio tienen prioridad sobre un supuesto regional general.

Entradas de RFQ: indique si necesita un combinador de CC, una caja de conexión a la red de CA o un paquete de cabina. Incluya el diagrama unifilar, cantidad de circuito o inversor, voltaje, corriente, requisitos de protección y monitoreo, condiciones de instalación, cantidad del pedido y fecha de entrega requerida.

Solicite una cotización de equipos fotovoltaicos, o enviar los requisitos del proyecto adylan@junrayelectrical.com / +86 150 6777 8855. Confirme la hoja de datos, los dibujos, los registros de inspección y el alcance del suministro comercial antes de realizar el pedido.

View as

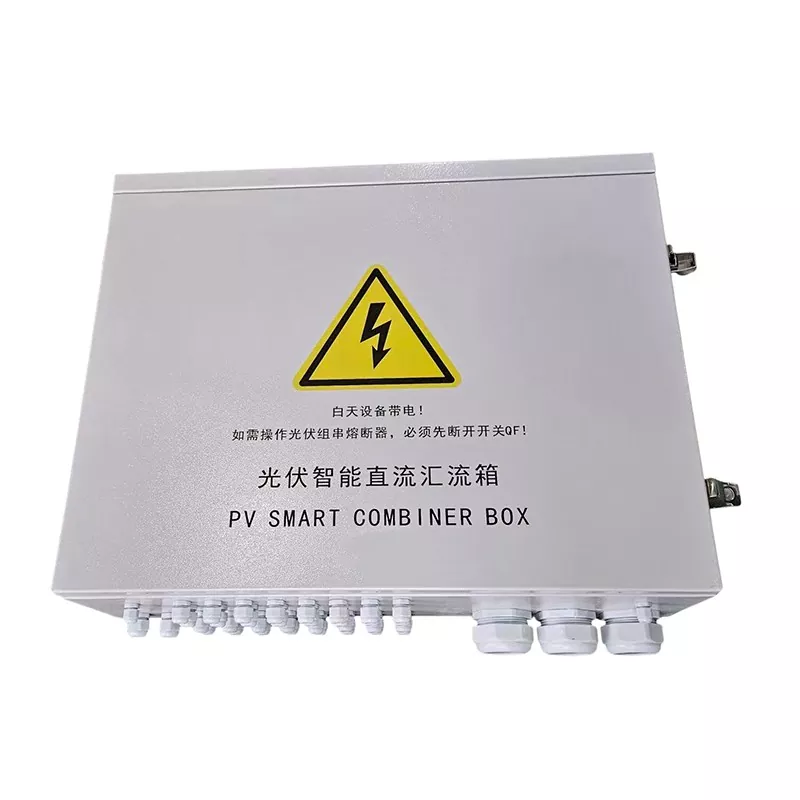

Caja combinadora fotovoltaica

Caja combinadora fotovoltaica

Las cajas combinadoras de CC fotovoltaicas de Junray combinan múltiples cadenas de módulos solares para la conexión a la distribución de CC del proyecto o a la disposición del inversor. Las opciones enumeradas incluyen 4/6/8/12/16/24 circuitos, una carcasa de PC+ABS y protección IP65. La monitorización y la comunicación inteligentes dependen de la configuración. Los contratistas de EPC fotovoltaico y los distribuidores eléctricos deben confirmar las clasificaciones completas de voltaje de CC, corriente de cadena, corriente de salida y dispositivos de protección. Envíe cantidad y país de destino para una cotización.
Junray Electrical es un fabricante y proveedor profesional Equipos Fotovoltaicos en China. Le damos una calurosa bienvenida a la venta al por mayor de productos de alta calidad a precios competitivos de nuestra fábrica.
