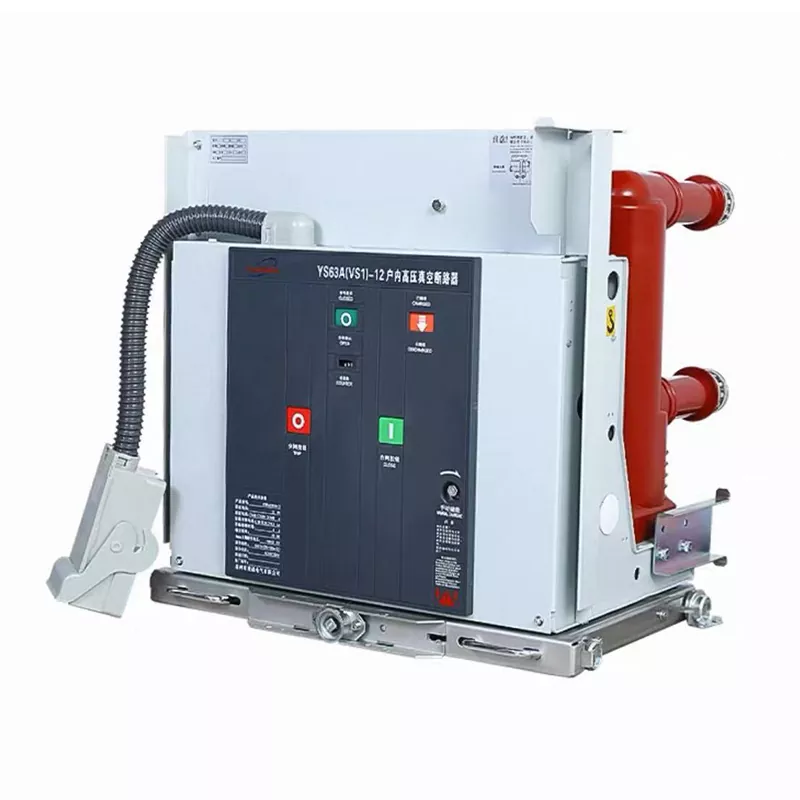

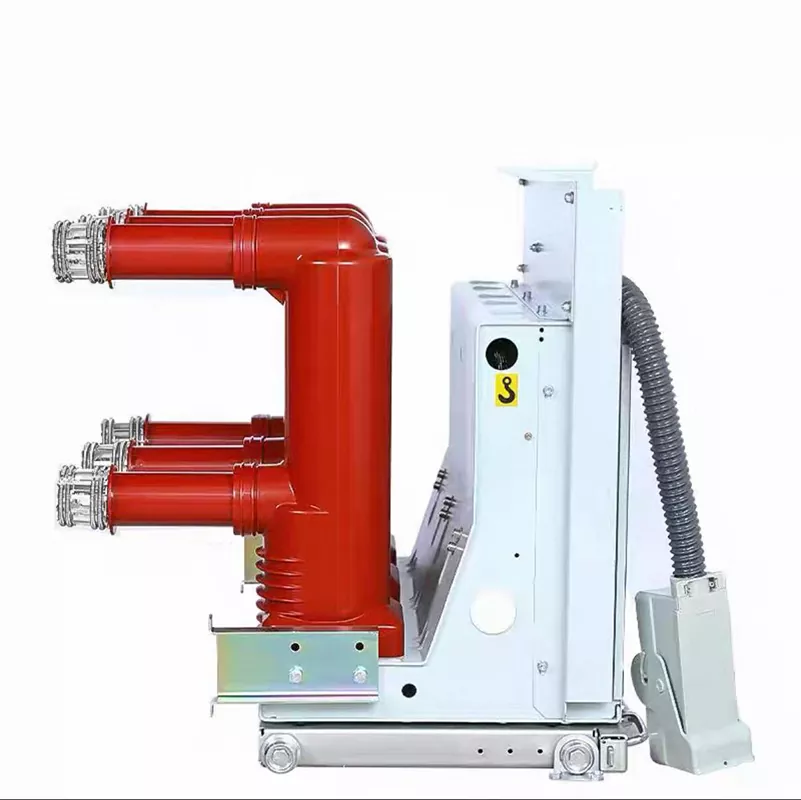

Disyuntor de vacío VS1

¿Le preocupa que en caso de un cortocircuito en una línea de alto voltaje, el disyuntor, debido a su insuficiente capacidad de extinción del arco, no pueda cortar la corriente, lo que provocaría la quema del transformador o incluso una explosión? En un entorno de alto voltaje de 10 kV, la energía del arco es enorme. Los disyuntores de aceite tradicionales o los interruptores convencionales ya no pueden cumplir los estrictos requisitos de seguridad de las redes eléctricas modernas. El disyuntor de vacío VS1 de Junray Electrical fue diseñado específicamente para abordar este problema central. Utilizamos el vacío como medio de extinción de arco y aprovechamos su extremadamente alta resistencia de aislamiento y capacidad de extinción de arco para extinguir rápidamente el arco en el punto de cruce por cero de la corriente. Esto significa que no importa cuán grave sea la falla de cortocircuito en la línea, puede cortar de manera confiable el suministro de energía, evitar la expansión de la falla y eliminar por completo sus preocupaciones sobre la capacidad de corte de alto voltaje.

Interrupción del arco en vacío y protección precisa

La principal competitividad del disyuntor en vacío VS1 reside en su avanzado diseño de cámara de interrupción de arco y su confiable mecanismo de funcionamiento por resorte:

Excelente capacidad de interrupción: Al utilizar una cámara de interrupción de arco al vacío dedicada, el contactor tiene una baja resistencia de contacto y una corta duración del arco. En comparación con equipos más antiguos, puede interrumpir corrientes de cortocircuito más grandes (hasta 40 kA), adaptándose perfectamente a las duras condiciones de las líneas de alto voltaje de 10 kV, lo que garantiza que aún pueda "romperse y extinguirse" en fallas extremas.

Mecanismo de protección dual: Equipado con funciones precisas de protección contra sobrecargas y cortocircuitos. Cuando se detecta una anomalía en la corriente de línea, junto con el dispositivo de protección del relé, puede desconectar automática y rápidamente el circuito, protegiendo eficazmente costosos equipos de alto voltaje, como transformadores y cables, y evitando daños permanentes debido a sobrecorriente.

Compatibilidad estandarizada: De tamaño compacto, se puede instalar perfectamente en el vehículo, no solo ahorrando espacio interno del gabinete de distribución, sino que también hace que el mantenimiento y la reparación sean extremadamente convenientes, con una operación que se puede lograr simplemente empujando hacia adentro o hacia afuera.

Garantía de calidad de Junray Electrical

Como fabricante profesional con profunda experiencia técnica, Junray Electrical cumple estrictamente con los estándares nacionales de los disyuntores de vacío VS1 durante la producción. Nuestra fábrica está equipada con avanzadas líneas de montaje y fundición al vacío, lo que garantiza que cada disyuntor cumpla con los estándares industriales.

Este disyuntor de vacío VS1 cuenta con un mecanismo operativo almacenado por resorte altamente confiable, con acciones de apertura y cierre nítidas y precisas, una larga vida útil mecánica y una tasa de fallas extremadamente baja. Cada disyuntor se somete a una estricta depuración de encendido, pruebas de tensión soportada de frecuencia industrial, pruebas de resistencia de bucle y pruebas de características mecánicas antes de salir de fábrica, lo que garantiza un funcionamiento estable a corrientes nominales que oscilan entre 630 A y 3150 A, lo que le proporciona una protección de seguridad duradera de alto voltaje.

Especificaciones técnicas

Escenarios aplicables:

Distribución de energía industrial: Armarios de entrada y salida de 10kV para fábricas, protegiendo grandes motores y transformadores.

Edificios comerciales: Gabinetes receptores de energía de alto voltaje para edificios de gran altura y edificios de oficinas.

Subestaciones: Componentes básicos de protección de varias subestaciones interiores de 10kV.

Solución integral

Elegir Junray Electrical no es simplemente elegir un proveedor, sino elegir un socio confiable para la seguridad de alto voltaje. Contamos con un equipo profesional de 50 personas, incluidos 5 ingenieros de cotizaciones a tiempo completo, que pueden brindarle servicios personalizados rápidos y precisos.

Prometemos ofrecer una respuesta rápida global 7×24 horas. Si está buscando un producto que se ajuste perfectamente al gabinete KYN28, tenga una gran capacidad de rotura y sea confiable, no lo dude más. Contáctenos de inmediato para obtener consultas técnicas y cotizaciones gratuitas, y permita que Junray Electrical construya un sistema de distribución de energía seguro, estable y eficiente para usted.

Descripción general del proyecto de modernización

I. Resumen del proyecto

Este proyecto implica la mejora y modernización de aparamenta de alta tensión de 10 kV en una subestación de 110 kV de un parque industrial. Los paneles de alimentación de 10 kV existentes estaban equipados con disyuntores de vacío de modelos antiguos y obsoletos que habían estado en servicio durante mucho tiempo y sufrían envejecimiento del mecanismo mecánico. Los problemas en el sitio frecuentemente incluían quema de la bobina de cierre, atascos del mecanismo, fallas en el almacenamiento de energía y fallas en el funcionamiento durante fallas. Cuando ocurrieron fallas de cortocircuito, los interruptores no lograron eliminar la falla instantáneamente, lo que provocó que se dispararan los dispositivos de protección aguas arriba (disparo simpático). Esto provocó cortes de energía generalizados en toda el área, lo que afectó gravemente la producción continua de la planta y la confiabilidad del suministro de energía de la red de distribución. Los interruptores obsoletos exhibían capacidades de extinción de arco degradadas y características mecánicas que no cumplían con los estándares, al no cumplir con los requisitos operativos actuales para conmutación frecuente y rápida resolución de fallas en la red de distribución.

Para resolver fundamentalmente los riesgos asociados con fallas de funcionamiento, mal funcionamiento y defectos mecánicos del tablero de distribución, y para mejorar las capacidades de eliminación de fallas de cortocircuito, todos los interruptores antiguos en la subestación se están reemplazando con disyuntores de vacío de alto voltaje para interiores VS1. Estos sirven como interruptores de protección centrales para el sistema de distribución de 10 kV, manejando la conmutación de carga y eliminando rápidamente fallas de sobrecarga y cortocircuito.

II. Problemas previos a la modernización

Frecuente quema de la bobina de cierre y atasco del mecanismo: debido a una conmutación inadecuada del interruptor auxiliar y a desviaciones del límite mecánico, el circuito no se desconectó rápidamente después de completarse la operación de cierre. Esto provocó que la bobina permaneciera energizada y se sobrecalentara, lo que provocó que se quemara y frecuentes fallas de cierre.

Fallo del mecanismo de almacenamiento de energía e incapacidad para realizar operaciones repetidas: el envejecimiento o el atasco del microinterruptor de almacenamiento de energía y la erosión de los contactos impidieron el almacenamiento automático de energía después de soltar el resorte de cierre. Esto limitó la unidad a operaciones únicas, sin cumplir con los requisitos de recierre.

No funcionar durante fallas de cortocircuito, lo que provoca disparos simpáticos: el rendimiento degradado de extinción del arco y las velocidades de apertura insuficientes impidieron la rápida eliminación de la falla durante los cortocircuitos de línea. Esto provocó que se activaran interruptores aguas arriba, ampliando así el alcance del corte de energía.

Envejecimiento y sobrecalentamiento de los contactos tipo tulipa: La fatiga y el recocido de los resortes de los contactos móviles provocaron una fuerza de sujeción insuficiente. El funcionamiento a largo plazo provocó un aumento de la resistencia de los contactos, lo que provocó un sobrecalentamiento de los mismos y riesgos de descarga parcial durante los períodos de carga máxima. Alta carga de trabajo de operación y mantenimiento y bajas tasas de aprobación de pruebas: los tableros envejecidos exhiben características mecánicas que exceden los límites y un aislamiento degradado; Las pruebas preventivas anuales muestran consistentemente que múltiples parámetros no cumplen con los estándares, lo que hace imposible eliminar por completo los peligros ocultos.

III. Plan de configuración del equipo

De acuerdo con los estándares de distribución de alto voltaje de 10 kV y las condiciones de operación de la subestación, el proyecto implica reemplazar todas las unidades con disyuntores de vacío fijos/extraibles VS1. Estas unidades utilizan mecanismos accionados por resorte y de extinción de arco al vacío, lo que ofrece ventajas como alta velocidad de operación, larga vida mecánica, extinción completa del arco y operación sin mantenimiento, y sirven como el equipo de protección principal para las líneas de distribución de 10 kV.

Especificaciones del equipo principal

Modelo: Disyuntor de vacío de alto voltaje para interiores VS1/1250A-25kA

Tensión nominal: 12 kV (apto para sistemas de distribución de media tensión de 10 kV)

Corriente nominal: 1250 A (cumple con los requisitos de transporte de corriente para cargas pesadas de plantas)

Corriente de ruptura de cortocircuito: 25 kA (capaz de eliminar rápidamente fallas graves de cortocircuito entre fases y entre fases y tierra)

Medio de extinción de arco: Interruptor de alto vacío (sin gases libres; sin riesgo de combustión o explosión)

Mecanismo de operación: Mecanismo de almacenamiento de energía de resorte integrado (velocidades de apertura/cierre estables y excelentes características mecánicas)

Funciones de protección: Capaz de interrumpir la corriente de carga, la corriente de sobrecarga y la corriente de cortocircuito; Posee capacidad genuina para romper fallas.

Pruebas asociadas: La verificación posterior al reemplazo incluye pruebas de características mecánicas, pruebas de voltaje soportado de aislamiento, verificaciones de resistencia del bucle y validación completa de los tiempos de apertura/cierre.

IV. Aspectos destacados de la construcción y la aplicación

Extinción de arco al vacío: segura y sin peligros: depende de un entorno de alto vacío para la extinción del arco; No contiene petróleo ni gas SF6 y no presenta riesgo de combustión o explosión. La velocidad de extinción del arco supera con creces la de los interruptores de bajo nivel de aceite más antiguos, lo que garantiza una eliminación de fallas limpia y exhaustiva.

Mecanismo estable: elimina el desgaste de la bobina: la lógica del interruptor auxiliar optimizado y los limitadores mecánicos garantizan que el circuito se corte en el instante en que se completa la operación de cierre, resolviendo por completo el problema común del desgaste de la bobina causado por una energización prolongada.

Almacenamiento automático de energía: admite reconexión: los microinterruptores de almacenamiento de energía de alta precisión garantizan un funcionamiento sensible y confiable; El almacenamiento automático de energía después del cierre cumple con los requisitos de reconexión de la red y escenarios de operación frecuente. Excelente rendimiento de contacto y aumento de temperatura controlable: la estructura de sujeción de contacto de tulipa está optimizada para garantizar una resistencia de contacto estable; no hay sobrecalentamiento ni descarga parcial durante el funcionamiento a carga completa a largo plazo.

Sin mantenimiento con una vida útil ultralarga: el interruptor de vacío ofrece un sellado estable y un desgaste mecánico mínimo, lo que elimina la necesidad de reabastecimiento periódico de gas o cambios de aceite, lo que reduce significativamente los costos de operación y mantenimiento.

V. Resultados operativos después de la modernización

Eliminación completa de problemas de fallas de funcionamiento y mal funcionamiento: las operaciones de apertura y cierre son nítidas y decisivas, y todos los parámetros característicos mecánicos cumplen con los estándares; no hay problemas con atascos del mecanismo o fallas en el almacenamiento de energía.

Prevención de disparos aguas arriba y contención del alcance de la falla: las fallas de cortocircuito se eliminan de manera precisa y rápida; el interruptor local funciona de manera confiable sin activar los interruptores aguas arriba, lo que mejora significativamente la confiabilidad del suministro de energía.

Cero sobrecalentamiento del equipo y aislamiento estable: la resistencia del circuito está dentro de los límites y la calidad del contacto es excelente; no se produce sobrecalentamiento ni ruidos de descarga anormales durante los períodos de carga máxima durante todo el año.

Funcionalidad de reconexión confiable: la reconexión automática restaura la energía después de fallas transitorias, minimizando efectivamente la duración de la interrupción para los usuarios.

Pruebas y aceptación exitosas: todas las pruebas, incluidas las características mecánicas, el aislamiento, la tensión soportada y la capacidad de transporte de corriente, cumplen con los estándares; el equipo pasó con éxito las pruebas preventivas y las inspecciones de aceptación de estandarización de la empresa de energía.

VI. Resumen del caso

El disyuntor de vacío VS1 sirve como interruptor de protección central para aparamenta de 10 kV y es el dispositivo principal en redes de distribución capaz de interrumpir fallas de cortocircuito. Distinción clave: mientras que el interruptor seccionador de carga FLN36 solo puede conectar y desconectar corrientes de carga (sin capacidad de interrupción por cortocircuito), el disyuntor de vacío VS1 puede interrumpir corrientes de cortocircuito, sobrecarga y carga, brindando una protección genuina. Ofreciendo ventajas tales como extinción de arco al vacío, estabilidad del mecanismo, operación sin mantenimiento, larga vida útil y alta seguridad y confiabilidad, actualmente es el tablero de distribución de alto voltaje más utilizado y estandarizado para instalaciones industriales y mineras, complejos residenciales y subestaciones.

Preguntas frecuentes

Pregunta: ¿En qué tipos de gabinete se puede utilizar este disyuntor en vacío VS1?

Respuesta: Está diseñado principalmente para el tablero de distribución con gabinete metálico de CA KYN28 y también puede ser compatible con XGN2 y otros gabinetes fijos de alto voltaje. Su tamaño estandarizado y sus orificios de instalación garantizan una compatibilidad perfecta con los tipos de gabinetes convencionales.

Pregunta: ¿El interruptor de vacío requiere mantenimiento?

Respuesta: El interruptor de vacío no requiere mantenimiento. Está sellado dentro de un cilindro aislante y no se ve afectado por el polvo o la humedad externos. Sólo se requieren comprobaciones periódicas de las características mecánicas y pruebas de resistencia del bucle, lo que reduce significativamente la carga de trabajo de mantenimiento.

Pregunta: ¿Es posible personalizar la corriente nominal y la capacidad de corte?

Respuesta: Sí, es posible. Podemos personalizar diferentes niveles de corriente, como 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, y diferentes capacidades de corte, como 20 kA, 25 kA, 31,5 kA, 40 kA, según los requisitos de su proyecto, para garantizar una coincidencia precisa con los parámetros de su sistema.
