Con una estructura de bobina aislada flexible, se puede doblar y enrollar fácilmente alrededor del conductor bajo prueba, lo que permite un muestreo rápido de corriente sin la necesidad de desmantelar los circuitos existentes o cortar la energía (cuando se opera de acuerdo con los protocolos de seguridad de bajo voltaje). Cuando se combina con un integrador dedicado, genera señales de corriente o voltaje estándar, lo que permite la conexión directa a dispositivos como medidores de energía, registradores de formas de onda, sistemas de monitoreo en línea y PLC.
En comparación con los transformadores de corriente rígidos tradicionales, este transformador flexible de núcleo dividido es liviano, altamente adaptable y rentable de instalar. Es particularmente adecuado para escenarios donde no se pueden instalar transformadores tradicionales, como barras colectoras de forma irregular, cables de gran diámetro y espacios reducidos de gabinetes, lo que lo convierte en la herramienta preferida para la distribución de energía industrial, las pruebas eléctricas y el mantenimiento de nuevas plantas de energía.
1. Flexible y flexible
El cuerpo de la bobina cuenta con una funda aislante flexible que le permite doblarse y enrollarse libremente alrededor de varios conductores, incluidos cables redondos, barras colectoras rectangulares, formas irregulares y líneas colectoras de gran diámetro. Supera las limitaciones de espacio de instalación y forma de los conductores, resolviendo los desafíos de instalación asociados con los transformadores rígidos tradicionales.
2. Estructura que se puede abrir
Utiliza un diseño de acoplamiento de apertura y cierre, lo que elimina la necesidad de cortar cables o desmontar barras colectoras. En escenarios de bajo voltaje, los electricistas certificados pueden instalarlo mientras el sistema está activo, lo que acorta significativamente los plazos de modernización y evita pérdidas causadas por paradas de producción o cortes de energía. Es ideal para actualizar y modernizar sistemas de distribución de energía antiguos.
3. Amplio rango de medición
Admite mediciones de corriente CA que van desde decenas de amperios hasta decenas de miles de amperios. Con una linealidad excelente y sin riesgo de saturación magnética del núcleo de hierro, proporciona mediciones estables de corriente de frecuencia industrial, corriente armónica, corriente de pulso transitorio y corriente de sobretensión de rayo, cumpliendo con los requisitos duales de medición estándar y pruebas especializadas.
4. Integrador coincidente
Viene de serie con un módulo de integración dedicado que convierte la señal de salida diferencial de la bobina en una señal de corriente estándar de 5 A/1 A o una señal de voltaje de 0-5 V/4-20 mA. Se conecta directamente a varios instrumentos de medición, sistemas de monitoreo y dispositivos de protección integrados sin requerir calibración adicional.
5. Excelente rendimiento de aislamiento
La bobina utiliza un proceso de aislamiento de doble capa, que ofrece alta rigidez dieléctrica y resistencia al alto voltaje y la humedad, lo que la hace adecuada para entornos interiores de distribución de energía industrial. El conector cuenta con una interfaz de precisión que garantiza un cierre magnético estable del circuito, lo que da como resultado datos de medición precisos y confiables.
6. Ligero y portátil
El transformador flexible de núcleo dividido pesa significativamente menos que los transformadores tradicionales del mismo calibre. Puede ser transportado y operado por una sola persona, y la instalación en el sitio no requiere maquinaria pesada, lo que reduce drásticamente los costos de mano de obra y tiempo.
Sistemas de Energía: Subestaciones, cuartos de distribución de energía (registro de fallas, detección de corrientes transitorias, análisis de armónicos, inspección de líneas).
Fabricación industrial: monitoreo en línea de alta corriente para motores, transformadores y rectificadores grandes en metalurgia, procesamiento químico y minería.
Nueva Energía: Plantas de energía fotovoltaica, estaciones de almacenamiento de energía, adquisición de alta corriente CA para conexión a la red de energía eólica y registro de corriente de falla.
Modernización de la distribución de energía: modernización del monitoreo de corriente en aparamentas heredadas y sistemas troncales de barras sin interrupción de energía; Actualizaciones del sistema de gestión de energía.
Pruebas e inspección: pruebas de aumento de temperatura de equipos eléctricos, pruebas de cortocircuito, pruebas de sobretensión por rayos y calibración de fábrica.
Infraestructura municipal: operación y mantenimiento de distribución de energía y resolución de problemas para tránsito ferroviario, centros de datos y grandes complejos comerciales.
Antes de comenzar a trabajar, verifique el nivel de voltaje del circuito a medir. Para operaciones de alto voltaje, siga estrictamente los procedimientos de apagado y verificación de voltaje; Los trabajos bajo tensión deben ser realizados por electricistas certificados utilizando la protección de aislamiento adecuada.
Abra el conector de la bobina, envuelva la bobina flexible completamente alrededor del conductor que se está midiendo y asegúrese de que no haya torceduras ni superposiciones. Luego, fije el conector firmemente, asegurándose de que las superficies de contacto encajen perfectamente.
Conecte los cables de salida de la bobina a los terminales correspondientes del integrador según las marcas, prestando atención a la polaridad correcta (positiva/negativa).
Conecte la fuente de alimentación al integrador y vincule la salida del integrador al instrumento de medición, terminal de adquisición de datos u otro equipo. Después de verificar que todo el cableado sea correcto, encienda el equipo de medición y confirme que la visualización de datos sea normal; La instalación estará entonces completa.
El transformador flexible de núcleo dividido es adecuado sólo para medición de corriente CA; no debe utilizarse para la detección de corriente constante de CC.
Al instalar la bobina, asegúrese de que las superficies de contacto estén limpias y libres de residuos, y de que la bobina esté completamente trabada en su lugar; no hacerlo afectará la precisión de la medición.
No doble ni aplaste excesivamente la bobina; Evite rayar la funda aislante con objetos afilados para evitar daños al aislamiento y los riesgos de seguridad asociados.
El lado secundario de la bobina de Rogowski proporciona una salida de voltaje; Los cortocircuitos están estrictamente prohibidos. Cablee el integrador adjunto de acuerdo con las especificaciones para evitar daños causados por una polaridad incorrecta.
Cuerpo de bobina flexible: enrollado con alambre esmaltado de múltiples hilos de alta tenacidad y revestido con una funda aislante flexible retardante de llama; resistente a la flexión y al envejecimiento, y adaptable a ángulos de instalación complejos.
Conector de acoplamiento de precisión: carcasa de plástico de ingeniería de alta resistencia con un mecanismo de bloqueo de precisión incorporado; asegura un ajuste perfecto con baja reluctancia magnética; Cuenta con un práctico diseño de presionar para bloquear.
Módulo integrador dedicado: utiliza un chip de procesamiento de señales de grado industrial que ofrece baja variación de temperatura y alta estabilidad; Incluye una luz indicadora de alimentación y terminales claramente etiquetados para minimizar los errores de cableado.
Diseño de cable reforzado: los cables de conexión entre la bobina y el integrador están reforzados contra dobleces y tirones; resistentes a la tensión y al envejecimiento, lo que los hace adecuados para entornos complejos de cableado en sitio.
P1: ¿Cuál es la diferencia entre una bobina de Rogowski y un transformador de corriente estándar?
R: Los transformadores de corriente estándar se basan en un circuito magnético con núcleo de hierro y son propensos a la saturación magnética; Por lo general, presentan una estructura rígida y fija que requiere la desconexión del circuito para su instalación. Por el contrario, la bobina Rogowski presenta una estructura hueca y flexible que es inmune a la saturación magnética, ofrece un amplio rango de medición y permite una instalación abierta y cerrada, lo que la hace ideal para aplicaciones de alta corriente, proyectos de modernización y escenarios de instalación especializados.
P2: ¿Se puede utilizar el transformador flexible de núcleo dividido para la medición de energía?
R: Los productos estándar Clase 0,5 son adecuados para el consumo general de energía y el monitoreo de corriente. Para aplicaciones de medición de alta precisión que involucran liquidación comercial, se puede personalizar una versión de alta precisión Clase 0.2; especifique este requisito con antelación.
P3: ¿Se puede utilizar dentro de aparamenta de alto voltaje? R: Sí, pero debe seleccionar una bobina con una clasificación de aislamiento adecuada para el nivel de voltaje del sistema; además, la instalación y operación debe ser realizada por personal calificado en estricto apego a las normas de seguridad para trabajos en alta tensión.
P4: ¿Se puede comprar la bobina por separado, sin el integrador?
R: Sí, las bobinas o los integradores se pueden comprar individualmente; sin embargo, verifique los requisitos de compatibilidad de interfaz y señal con su equipo existente antes de realizar un pedido. Proyecto especial de prueba de calidad de energía para el taller de estampado de una base de fabricación de vehículos en la nueva área de la bahía de Ningbo Hangzhou
Nombre del proyecto: Detección de corriente de irrupción y pruebas especiales de calidad de la energía para el taller de estampado de una base de fabricación de vehículos de marca autóctona en la nueva área de la bahía de Ningbo Hangzhou
Ubicación: Parque industrial de fabricación de vehículos, nueva área de la bahía de Hangzhou, ciudad de Ningbo, provincia de Zhejiang
Fecha de implementación: septiembre de 2024

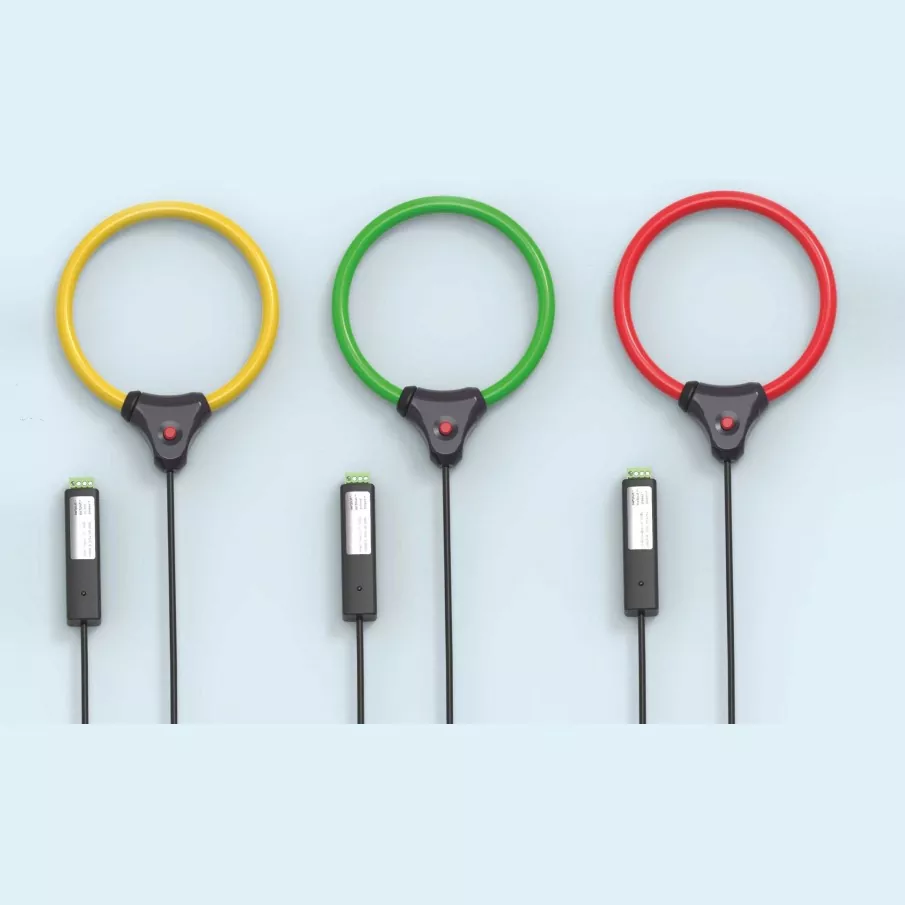

Productos utilizados: Juego de bobinas Rogowski trifásicas flexibles de núcleo dividido (codificadas por colores amarillo/verde/rojo; equipadas con integradores externos dedicados)
El taller de estampado está equipado con cuatro prensas mecánicas de gran tamaño de 2.000 toneladas, que representan cargas de impulso típicas de alta resistencia. Cada motor principal tiene una potencia nominal de 250 kW y la corriente máxima durante la carrera de estampado puede exceder seis veces la corriente nominal. A principios de 2024, el taller experimentó problemas frecuentes, incluido un aumento anormal de temperatura en canalizaciones de barras colectoras de bajo voltaje, ablación de contactores en gabinetes de compensación de potencia reactiva y alertas de error en equipos de inspección dimensional de precisión cercanos causados por interferencias. El propietario encargó a una agencia de pruebas de energía externa que realizara pruebas integrales de la calidad de la energía en todas las condiciones operativas para capturar con precisión las formas de onda de la corriente de irrupción y los datos armónicos, proporcionando así los datos necesarios para respaldar las estrategias posteriores de mitigación de la calidad de la energía.
Condiciones complejas de carga de impulso; Los transformadores tradicionales no pueden capturar señales transitorias.
Los transformadores de corriente con núcleo de hierro convencionales sufren de una alta histéresis y un ancho de banda de medición estrecho; sólo pueden capturar corrientes de frecuencia industrial en estado estacionario. No pueden capturar con precisión formas de onda de corriente de irrupción estampadas a nivel de milisegundos ni medir con precisión el contenido armónico de alto orden, lo que hace que los datos de prueba sean insuficientes para el análisis de la causa raíz de las fallas.
Dificultad para desconectar barras colectoras de gran sección; Las pruebas de apagado implican pérdidas masivas de producción.
La línea eléctrica principal de entrada al taller consta de barras colectoras de cobre rectangulares (especificaciones: 3×120×10 mm). La instalación de transformadores tradicionales de tipo ventana (agujero pasante) requeriría desmantelar las barras colectoras y desconectar las líneas eléctricas. Se estimó que un corte de energía de 12 horas por línea de producción resultaría en pérdidas directas de producción superiores al millón de RMB, un resultado completamente inaceptable para el propietario.
Espacio limitado dentro del gabinete; la instalación de equipos de prueba rígidos está limitada. Dentro de los gabinetes de distribución de energía, el espacio entre las barras colectoras es estrecho y los disyuntores y bloques de terminales circundantes están densamente empaquetados. Los transformadores de corriente rígidos con abrazaderas son voluminosos y requieren un espacio operativo significativo, lo que dificulta su instalación adecuada y complica la implementación de pruebas.
Altas exigencias para pruebas síncronas multicanal; La coherencia de la señal es difícil de garantizar.
El análisis preciso del desequilibrio y la diferencia de fases requiere la adquisición sincrónica de corrientes trifásicas. Las sondas de prueba tradicionales de tipo dividido a menudo sufren variaciones significativas en los parámetros de los devanados y altos errores de integración, lo que lleva a una sincronización deficiente de los datos entre fases, factores que comprometen directamente la precisión de los resultados del análisis de la calidad de la energía.
Para cumplir con los requisitos del sitio industrial para "pruebas en vivo, amplia compatibilidad, alta precisión y amplio ancho de banda", el proyecto utiliza un conjunto trifásico de bobinas Rogowski flexibles con abrazadera combinadas con un integrador externo dedicado. Esta configuración envía una señal estándar a un analizador de calidad de energía portátil, lo que permite realizar pruebas continuas durante 72 horas en todas las condiciones operativas.
Diseño de solución central
Estructura flexible con abrazadera: Las bobinas son flexibles y se pueden doblar o moldear para envolverlas directamente alrededor de barras colectoras rectangulares. La instalación se puede realizar en circuitos activos siguiendo procedimientos de seguridad estándar, eliminando la necesidad de desmontar barras colectoras o cortar la energía.
Integrador de tipo dividido de alta precisión: un módulo de integración externo realiza cálculos de integración precisos, convirtiendo la señal diferencial de la bobina en una señal de voltaje estándar que es directamente compatible con las interfaces de entrada de los principales analizadores de calidad de energía.
Capacidad de medición de ancho de banda amplio: el rango de frecuencia de medición efectivo cubre de 5 Hz a 1 kHz, lo que permite la captura precisa de sobrecorrientes transitorias y armónicos (orden 2 al 25), cumpliendo plenamente con los estándares de prueba de calidad de energía.
Diseño codificado por colores: las bobinas amarilla, verde y roja corresponden a las tres fases, lo que minimiza los errores de cableado en el sitio y mejora significativamente tanto la eficiencia de las pruebas como la precisión de los datos de fase.
Implementación rápida sin tiempo de inactividad; ningún impacto en la producción normal. Las bobinas flexibles cuentan con un diseño de cierre a presión, lo que permite sujetarlas directamente alrededor de las barras colectoras. Electricistas certificados realizan la instalación de acuerdo con protocolos de trabajo en vivo de bajo voltaje, sin requerir cortes de energía ni desmontaje de componentes de distribución. Implementar un único conjunto trifásico toma solo 15 minutos, lo que permite que la línea de producción del taller funcione normalmente durante toda la prueba sin pérdida de producción.
Adaptabilidad flexible a conductores de formas irregulares; Fácil instalación en espacios reducidos. El cuerpo de la bobina flexible se adapta perfectamente a los contornos de las barras colectoras de cobre rectangulares, lo que permite una fácil instalación incluso en gabinetes estrechos con alta densidad de componentes y espacio de trabajo limitado; Esto resuelve fundamentalmente el desafío de la industria donde los transformadores de corriente rígidos no se adaptan a conductores irregulares o entornos reducidos.
Con un amplio ancho de banda y alta precisión, el dispositivo, cuando se combina con un integrador dedicado, ofrece una excelente linealidad de medición y características de respuesta de frecuencia plana. Capta con precisión corrientes de impulso máximas a nivel de milisegundos y formas de onda completas durante las operaciones de estampado y mide con precisión el contenido armónico. Con un error de medición de ≤0,5 %, cumple plenamente con los requisitos de precisión para las pruebas profesionales de calidad de la energía.
La excelente consistencia trifásica garantiza datos de prueba sincrónicos confiables. Las bobinas se fabrican mediante un proceso de bobinado unificado y los parámetros del integrador se combinan y calibran estrictamente. El error de sincronización entre las tres fases es inferior a 1 ms, lo que permite la reconstrucción precisa de las diferencias de fase y el desequilibrio actual, garantizando así la validez científica y la precisión de los resultados del análisis de la calidad de la energía.
Portátil y duradero para uso repetido en múltiples escenarios. Todo el sistema es liviano y fácil de transportar, y cuenta con un robusto mecanismo de apertura/cierre diseñado para un funcionamiento frecuente. Es ideal para que lo utilicen agencias de pruebas de terceros en diversos sitios industriales y especificaciones de circuitos. Su alta reutilización da como resultado un costo total de propiedad mucho menor que el de los métodos de prueba tradicionales.
Identificación de la causa raíz de las fallas: a través de pruebas continuas de 72 horas en condiciones de funcionamiento total, el sistema capturó con precisión una corriente máxima de 1860 A (aproximadamente 6,2 veces el valor nominal) durante la carrera de estampado de la prensa. También identificó que los niveles de armónicos 5.º y 7.º excedieron los límites en un 12 % y 8 % respectivamente, aclarando así las causas fundamentales del sobrecalentamiento de las barras colectoras, la ablación de contactores y la interferencia con equipos de precisión.
Respaldar la implementación de soluciones de mitigación efectivas: basándose en los datos de prueba precisos, el cliente instaló filtros de potencia activa (APF) y dispositivos de compensación dinámica de potencia reactiva. Después de la modernización, el aumento de temperatura promedio de las barras colectoras se redujo en 12 °C, la tasa de falla debido a la ablación del contactor se redujo en un 85 % y los problemas de errores relacionados con interferencias en los equipos de prueba de precisión se resolvieron por completo.
Reducir significativamente los costos totales de prueba: en comparación con los métodos de prueba tradicionales que requieren cortes de energía, este enfoque de prueba en vivo evitó aproximadamente 1,2 millones de RMB en pérdida de capacidad de producción. Además, los costos de mano de obra para las pruebas se redujeron en un 60 % y el ciclo de pruebas se acortó de... La duración de las pruebas se redujo de tres días a medio día, lo que demuestra ventajas significativas en eficiencia y rentabilidad.
Se comprendió plenamente el valor de la reutilización del equipo; Posteriormente, el sistema se implementó para múltiples rondas de inspecciones de calidad de energía en los talleres de soldadura y ensamblaje final de la instalación. Completó con éxito las pruebas en 12 ubicaciones con una tasa operativa del 100% y una precisión de medición consistentemente estable, estableciéndose como una herramienta estándar central para las inspecciones de operación y mantenimiento de las instalaciones.
La bobina Rogowski trifásica flexible de núcleo dividido con un integrador externo es una herramienta central especializada para pruebas de calidad de energía industrial, detección de transitorios de alta corriente y resolución de problemas de fallas de distribución de energía. Resuelve eficazmente tres puntos importantes asociados con los equipos de prueba tradicionales: la necesidad de cortes de energía, poca adaptabilidad y mediciones transitorias inexactas. Satisface las necesidades profesionales de agencias de pruebas de terceros para equipos portátiles y reutilizables y, al mismo tiempo, se adapta a los diversos escenarios (que van desde pruebas ad hoc hasta monitoreo en línea) que enfrentan las empresas industriales. En última instancia, proporciona datos precisos y confiables para respaldar el diagnóstico de fallas, la optimización de la eficiencia energética y la gestión de la calidad de la energía dentro de los sistemas de distribución de energía.
