La aparamenta extraíble de montaje central de 10 kV, representada por el KYN28A-12, se ha convertido en la opción principal en los sistemas de distribución de energía. Este artículo analiza la lógica técnica y el valor de ingeniería de los tableros de distribución montados centralmente desde tres dimensiones: diseño estructural, enclavamiento de seguridad y puntos clave de selección.
La diferencia fundamental entre la aparamenta montada centralmente y los equipos fijos tradicionales radica en su armadura metálica, su carro montado centralmente y su diseño estructural independiente de cuatro compartimentos. Tomando el KYN28A-12 como ejemplo, el gabinete está estrictamente dividido en cuatro compartimentos independientes mediante particiones metálicas:
Equipado con un carro de disyuntor de vacío (modelos comunes como VS1 y VD4), que puede cambiar entre posiciones de trabajo, prueba y retirado. El valor central del diseño estilo carro de mano radica en su capacidad de permitir que todo el carro del disyuntor se retire cuando un circuito requiere mantenimiento, sin afectar el funcionamiento normal de otros gabinetes y reducir significativamente el tiempo de corte de energía. El interior está equipado con un completo sistema de enclavamiento mecánico, que garantiza la seguridad operativa desde una perspectiva física.
La barra colectora principal utiliza barras colectoras de cobre T2, sostenidas por aisladores, y presenta un diseño cerrado e independiente. El aislamiento del compartimiento de la barra colectora es crucial: en caso de una falla en el lado de la barra colectora, las particiones metálicas previenen efectivamente la propagación de arcos eléctricos y gases de alta temperatura a otros compartimientos, evitando cortocircuitos entre fases y expansión de fallas. La alta conductividad de las barras colectoras de cobre T2 también garantiza el control del aumento de temperatura en condiciones de alta corriente.
Se utiliza para instalar transformadores de corriente, transformadores de secuencia cero, interruptores de puesta a tierra, terminales de cables, descargadores de sobretensiones y otros componentes. El compartimento de cables ofrece un amplio espacio, facilitando el cableado de obra y su posterior mantenimiento y ajustes. Este diseño es particularmente práctico para usuarios industriales y plantas de energía fotovoltaica que requieren cambios frecuentes en los circuitos de salida.
Esta sala alberga componentes secundarios como dispositivos de protección basados en microprocesadores, instrumentos, interruptores de operación y bloques de terminales. La sala de instrumentos está completamente aislada físicamente del área primaria de media tensión, eliminando fundamentalmente el riesgo de descarga eléctrica para el personal de mantenimiento que trabaja en el lado secundario. Esta es una de las características de diseño clave que hace que la aparamenta de media tensión sea más segura que los equipos fijos tradicionales.
La esencia de los cuatro compartimentos independientes es el aislamiento de fallas: una falla en cualquier compartimento no afectará a otros compartimentos, minimizando así el impacto de la falla. Para escenarios con altos requisitos de producción continua, como las industrias química, metalúrgica y de centros de datos, esta característica se relaciona directamente con la seguridad de la producción y la eficiencia económica.
El mal funcionamiento de la aparamenta de alto voltaje puede provocar daños al equipo, lesiones personales e incluso cortes de energía a gran escala. Por lo tanto, el "enclavamiento de cinco prevenciones" es un requisito de seguridad obligatorio estipulado explícitamente en las normas GB/T 3906 y DL/T 404. Las llamadas "cinco prevenciones" incluyen específicamente:
1. Prevención del funcionamiento del carro del disyuntor bajo carga: cuando el disyuntor está en la posición cerrada, el carro no puede entrar ni salir para evitar la formación de arcos causados por la conexión o desconexión bajo carga;
2. Prevención de apertura y cierre accidental de disyuntores: mediante el control de acceso a la operación y el enclavamiento mecánico, se evita que personal no autorizado opere accidentalmente el disyuntor;
3. Prevención de cerrar el interruptor de tierra mientras está energizado: el interruptor de tierra no se puede operar cuando el disyuntor no está abierto y el carro no ha sido devuelto a la posición de prueba;
4. Prevención de energizar el interruptor de tierra mientras está cerrado: cuando el interruptor de tierra está en la posición cerrada, el carro del disyuntor no se puede empujar a la posición de trabajo para evitar que se cierre el disyuntor con el cable de tierra conectado;
5. Prevención de entrada accidental a compartimentos energizados: la puerta del gabinete está bloqueada con partes energizadas y la puerta del gabinete no se puede abrir cuando el equipo está energizado.
La aparamenta centralizada normalmente utiliza un esquema con enclavamiento mecánico como método principal y enclavamiento eléctrico como método secundario. El enclavamiento mecánico ofrece alta confiabilidad y no se ve afectado por fallas de energía, lo que sirve como base para las funciones de cinco pruebas. El enclavamiento eléctrico, por otro lado, se utiliza para lograr un control lógico más complejo, como el enlace entre el carro y el interruptor de puesta a tierra, y el enclavamiento con señales de protección de nivel superior. La combinación de ambos forma una línea de defensa de seguridad completa desde el origen de la operación hasta el final de la ejecución.
Seleccionar una aparamenta de media tensión no es simplemente una cuestión de acumular parámetros, sino que requiere una configuración del sistema basada en las condiciones de funcionamiento reales. Los siguientes puntos merecen especial atención:
Los disyuntores de vacío son el componente principal de los equipos de distribución de media tensión. VS1 y VD4 son actualmente los dos modelos más utilizados. VS1 es el modelo principal en China y ofrece una alta rentabilidad y amplias piezas de repuesto; VD4 es un modelo clásico de ABB, con vida mecánica y rendimiento de frenado superiores, adecuado para aplicaciones con operación frecuente y requisitos de alta confiabilidad. La selección debe basarse en una evaluación integral de la corriente de corte nominal de cortocircuito (comúnmente 25 kA, 31,5 kA, 40 kA) y la frecuencia de operación.
La relación de transformación y la clase de precisión de los transformadores de corriente y los transformadores de corriente de secuencia cero deben seleccionarse razonablemente en función de la corriente de funcionamiento real y los requisitos de protección. Los circuitos de medición normalmente requieren una clase 0,2S, mientras que los circuitos de protección pueden usar una clase 0,5 o 10P. La configuración del transformador de corriente de secuencia cero depende de si el sistema requiere una función de localización de fallas a tierra de baja corriente.
Se debe configurar un modelo de seccionador de puesta a tierra con capacidad de cierre de cortocircuito adecuada. Para circuitos fotovoltaicos conectados a la red donde puede ocurrir alimentación de energía inversa, la corriente nominal de cierre de cortocircuito del interruptor de puesta a tierra es particularmente crítica: determina si el interruptor de puesta a tierra puede cerrarse de manera segura sin soldar en caso de activación accidental.
Un dispositivo de protección integrado basado en microprocesador es estándar y proporciona funciones de protección contra sobrecorriente, disparo instantáneo, secuencia cero, sobretensión y subtensión. Para nuevos escenarios conectados a la red de energía, también se deben considerar funciones especiales como protección anti-isla y protección de potencia inversa. El protocolo de comunicación del dispositivo de protección debe ser compatible con el sistema de monitoreo de nivel superior.
La aparamenta de media tensión estándar es adecuada para entornos generales con altitudes que no superan los 1000 metros y temperaturas ambiente que oscilan entre -10 ℃ y +40 ℃. Para áreas de gran altitud (por ejemplo, por encima de 3000 metros), regiones tropicales húmedas, áreas severamente contaminadas o áreas de baja temperatura, se deben seleccionar configuraciones especiales apropiadas, como tipos tropicales húmedos o de gran altitud, para garantizar el rendimiento del aislamiento y la estabilidad operativa del equipo en condiciones extremas.
La aparamenta de media tensión ofrece configuraciones de gabinete flexibles y se puede combinar libremente según el esquema de distribución de energía. Los tipos de gabinetes comunes incluyen gabinetes de línea entrante, gabinetes de línea saliente, gabinetes PT, gabinetes de medición, gabinetes seccionadores, gabinetes de aislamiento, gabinetes de unión, gabinetes de motor y gabinetes de transformador de estación. Una sala de distribución típica de 10 kV generalmente consta de gabinetes de línea entrante, gabinetes PT, gabinetes de medición, varios gabinetes de línea saliente y gabinetes de unión, formando un esquema de seccionamiento de barra única o de conexión de barra única.
Desde una perspectiva de aplicación, la aparamenta de media tensión se ha utilizado ampliamente en:
Sistemas de distribución de energía de subestaciones de 10 kV: que sirven como nodos centrales para redes eléctricas urbanas y suministro de energía industrial;
Distribución de energía en talleres de fábrica: suministro de energía confiable para líneas de producción, compresores de aire, bombas de agua y otras cargas;
Industrias química y farmacéutica: exigentes en producción continua y extremadamente sensibles a la confiabilidad y seguridad del suministro eléctrico;
Empresas metalúrgicas: experimentan cargas de impacto y de alta corriente, que requieren una alta capacidad de ruptura de equipos;
Distribución de energía en edificios: salas principales de distribución de energía en edificios de gran altura y complejos comerciales;
Control y protección de motores de media tensión: control de arranque directo o suave de grandes bombas de agua, ventiladores y compresores;
Nueva conexión a la red energética: aparamenta de conexión de 10kV para centrales fotovoltaicas distribuidas y de almacenamiento de energía.
Inteligenteización, miniaturización y protección del medio ambiente La evolución tecnológica de la aparamenta de media tensión no se ha detenido. Actualmente, la industria se está desarrollando en tres direcciones:
Inteligenteización. La integración de sensores como el monitoreo de temperatura en línea, la detección de descargas parciales y el monitoreo de las características mecánicas de los disyuntores está transformando las aparamentas de media tensión de un "mantenimiento periódico" a un "mantenimiento basado en la condición". Miniaturización. Al optimizar la estructura de aislamiento y adoptar materiales aislantes compuestos, el tamaño del gabinete está disminuyendo gradualmente, lo cual es importante para las subestaciones urbanas y los centros de datos donde los recursos de tierra son escasos.
Respetuoso con el medio ambiente. El gas SF6 se utiliza ampliamente en aparamentas aisladas por gas (GIS) debido a sus excelentes propiedades de aislamiento, pero su potencial de calentamiento global (GWP) es 23.500 veces mayor que el del CO2. Con políticas ambientales cada vez más estrictas, los interruptores ecológicos libres de SF6 se están convirtiendo en un tema de investigación candente en la industria, con tecnologías de aislamiento de aire, aislamiento por vacío y aislamiento de aire seco desarrollándose en paralelo.
La razón fundamental por la que la aparamenta de media tensión domina el campo de la distribución de energía de 10 kV es el alto grado de coincidencia entre su diseño estructural y los requisitos de ingeniería: cuatro compartimentos independientes logran aislamiento de fallas, la estructura tipo carro de mano garantiza una operación y mantenimiento convenientes, y el enclavamiento de cinco pruebas fortalece la base de seguridad. Con la profundización de la construcción de nuevos sistemas de energía, los interruptores de media tensión mantendrán su posición principal durante un período considerable y continuarán evolucionando hacia la inteligencia, la miniaturización y el respeto al medio ambiente. Para los fabricantes de equipos, comprender la lógica técnica de los equipos de conmutación de media tensión y comprender las tendencias de evolución de la industria son esenciales para mantener una postura proactiva en el desarrollo de productos y la competencia en el mercado.

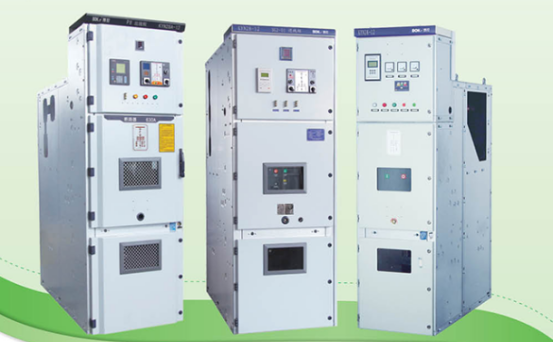

Electricidad Junrayse ha centrado durante mucho tiempo en la investigación, el desarrollo y la fabricación de aparamenta de alta y baja tensión. Su serie KYN28A-12 de aparamenta de media tensión cubre una gama completa de clasificaciones de corriente de 630 A a 4000 A y una capacidad de corte total de 25 kA a 40 kA, admitiendo configuraciones personalizadas y ampliamente adaptable a diversos escenarios, como redes eléctricas, industria y nuevas energías.
