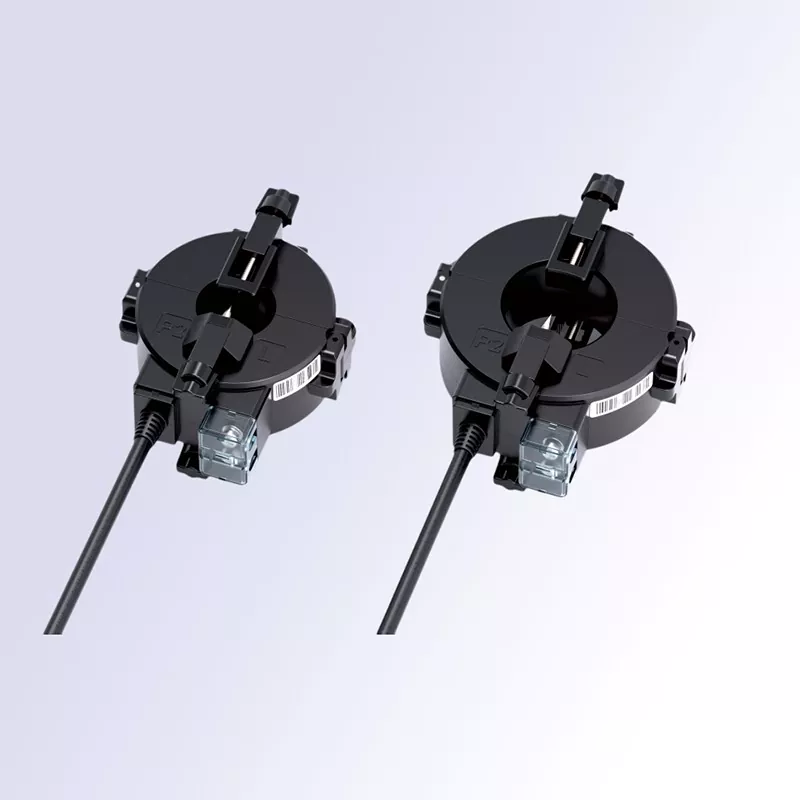

El transformador de corriente impermeable para exteriores CTHW8 presenta un diseño circular de núcleo dividido, lo que permite sujetarlo directamente a cables de alimentación activos sin necesidad de apagar el sistema o desconectar cables y terminales. Su suave apertura interior se adapta a la forma del cable, mientras que un mecanismo de bloqueo con tornillo y pasador garantiza un ajuste seguro y sin cambios. Combinado con un núcleo de hierro de alta precisión, ofrece una adquisición de corriente estable.
El diseño circular de núcleo dividido garantiza un ajuste perfecto entre la abertura interior y la superficie exterior del cable, acomodando cables de alimentación de bajo voltaje de un solo núcleo y de varios núcleos de varios diámetros. En comparación con los transformadores de apertura cuadrada, este diseño ofrece un ajuste más ajustado sin oscilaciones, lo que da como resultado una precisión de medición más estable. La estructura dividida elimina el requisito tradicional de desconectar los cables para la instalación, lo que permite una adaptación sin cortes de energía. Una sola persona puede instalar una unidad en segundos, acortando significativamente los tiempos de instalación y evitando pérdidas asociadas con el tiempo de inactividad de la producción.
La unidad cuenta con un mecanismo de bloqueo de tornillo operado por perilla montado en la parte superior con un pasador de posicionamiento integrado. Al apretar el tornillo se cierran de forma segura las carcasas superior e inferior, asegurando que las superficies de contacto del núcleo de hierro se unan sin espacios. Simultáneamente, el pasador de posicionamiento presiona contra la superficie exterior del cable para bloquear el transformador en su lugar, evitando efectivamente el deslizamiento o la rotación. Esto garantiza un funcionamiento estable a largo plazo, incluso en entornos de alta vibración, y elimina estructuralmente los errores de medición causados por el aflojamiento.

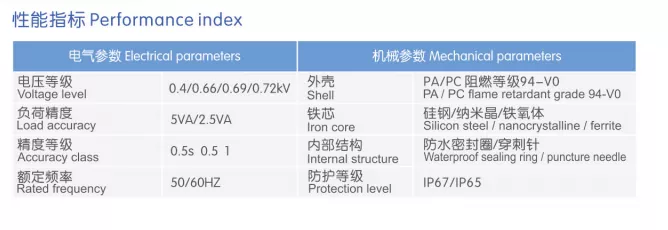

Utiliza un núcleo de acero al silicio de grano orientado de alta calidad caracterizado por una alta permeabilidad magnética, baja pérdida magnética y una excelente linealidad de la curva de magnetización. Ofrece una señal de salida estable dentro del rango de corriente nominal, cumpliendo con los estándares de precisión de medición Clase 0,5 o Clase 1 y garantizando una adquisición de datos de corriente confiable y precisa. El producto admite operación de doble frecuencia (50Hz/60Hz) y ofrece una fuerte resistencia a la interferencia electromagnética externa, lo que garantiza una integración estable con varios medidores de potencia multifunción, terminales de monitoreo inteligentes y dispositivos de protección de relés.
Este transformador de corriente resistente al agua para exteriores CTHW8 cuenta con una carcasa unibody moldeada por inyección hecha de plástico de ingeniería ignífugo de alta resistencia, que ofrece excelente aislamiento, resistencia al impacto y durabilidad contra temperaturas extremas. El interior está encapsulado al vacío con resina epoxi, lo que proporciona una protección integral contra la humedad, el polvo y la corrosión. Es adecuado para entornos diversos y exigentes, como plantas industriales, cajas de distribución exteriores, pozos de distribución subterráneos y túneles de servicios públicos, manteniendo un rendimiento constante a largo plazo y asegurando una vida útil prolongada.
Cubierta de terminal transparente: el estado del cableado es claramente visible, lo que mejora la eficiencia durante la aceptación de la instalación en el sitio y la posterior resolución de problemas o mantenimiento.
Marcas de polaridad claras: los indicadores direccionales P1/P2 y la polaridad del terminal secundario están marcados en la superficie de la carcasa para evitar errores de cableado.
Salida de cable resistente al agua: Viene con un cable de salida especializado resistente a dobleces; el punto de conexión cuenta con un sello impermeable para mejorar el índice de protección general.
Diseño integrado y sin accesorios: listo para instalar nada más sacarlo de la caja sin necesidad de piezas adicionales, lo que reduce los costos de material.

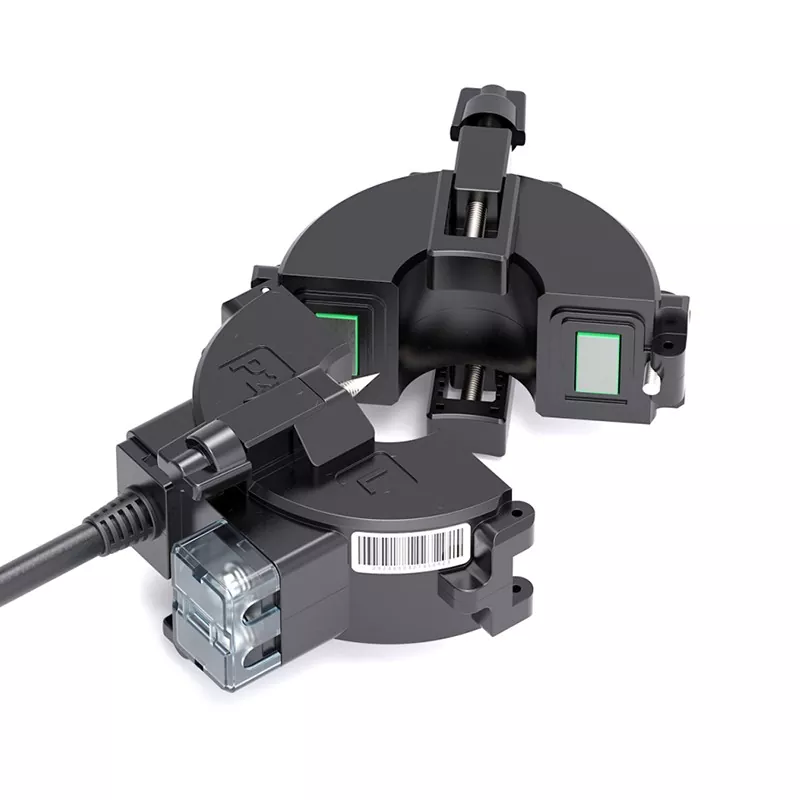

Afloje el tornillo de bloqueo superior girándolo en el sentido contrario a las agujas del reloj, luego separe suavemente las secciones superior e inferior de la carcasa a lo largo de la línea de separación.
Coloque el cable a medir en el centro de la apertura del transformador, asegurándose de que sea coaxial con la apertura y libre de desalineación o compresión.
Alinee las superficies de contacto y cierre las secciones de la carcasa; apriete el tornillo de bloqueo superior en el sentido de las agujas del reloj para asegurar un ajuste perfecto y que el pasador de bloqueo asegure firmemente el cable.
Abra la tapa de terminales transparente, conecte los cables secundarios correctamente según las marcas de polaridad y cierre la tapa para completar la instalación.
Nunca deje abierto el circuito secundario mientras el transformador esté en funcionamiento; un circuito abierto puede inducir altos voltajes que ponen en peligro la seguridad del personal y del equipo.

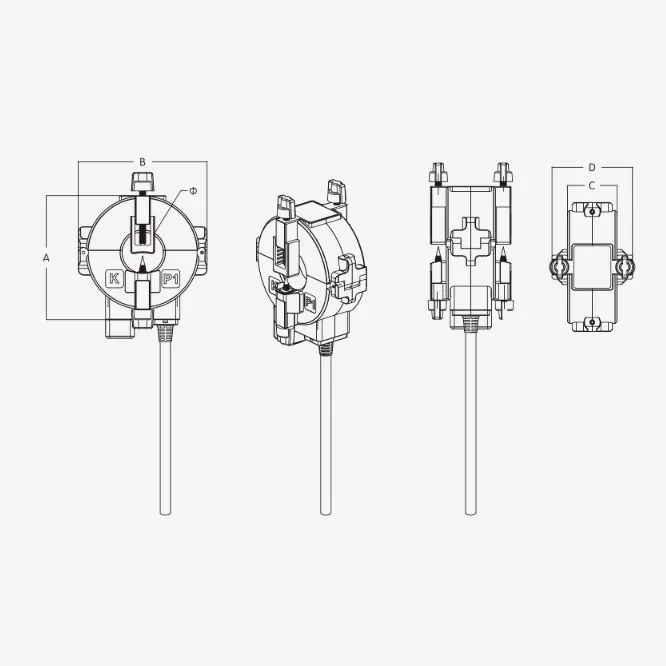

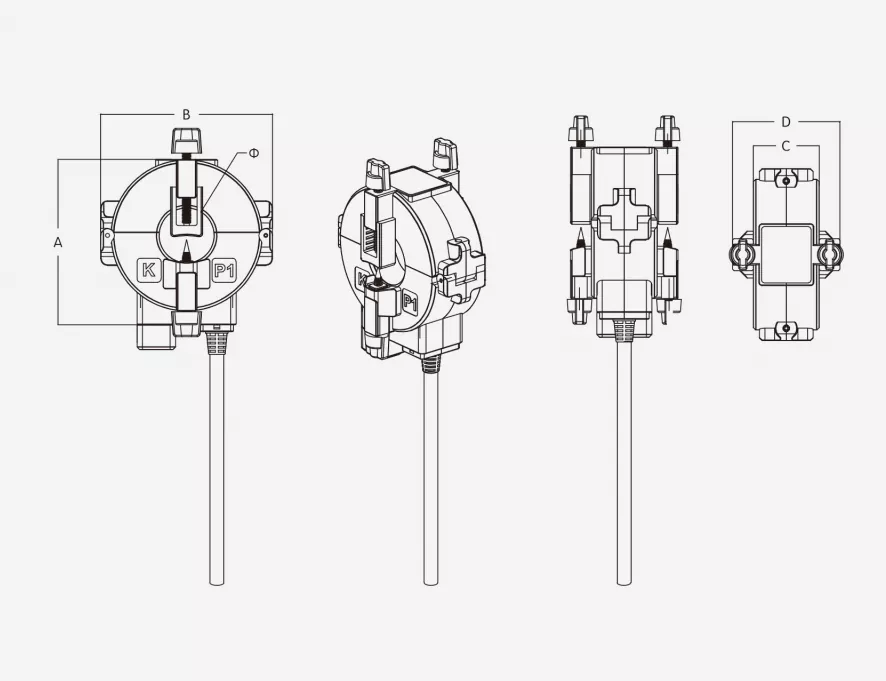

Seleccione un modelo con el tamaño de apertura adecuado según el diámetro exterior real del cable para garantizar un ajuste adecuado.
Para instalaciones en ambientes exteriores o de alta humedad, se recomienda aplicar impermeabilización/sellado adicional a las conexiones del cableado. Escenarios de aplicación
Modernización de sistemas de distribución existentes: instalación de dispositivos de medición y monitoreo en circuitos de cables en parques industriales o edificios comerciales antiguos sin necesidad de cortes de energía o desconexión de cables.
O&M de distribución de energía en edificios: monitoreo de corriente y análisis de estadísticas de consumo de energía para circuitos de cables ubicados en elevadores eléctricos y pozos de servicios públicos.
Monitoreo de energía industrial: monitoreo en tiempo real de las corrientes operativas para equipos alimentados por cable, como líneas de producción, bombas, ventiladores y compresores de aire.
Sistemas inteligentes de distribución de energía: integración con plataformas de monitoreo de energía y sistemas de gestión de energía para permitir la adquisición remota de datos y la alerta temprana de fallas.
Protección contra fugas a tierra: Personalizable como transformador de corriente de secuencia cero para monitoreo de corriente residual y protección contra fugas a tierra dentro de sistemas de distribución de energía.
Toda la línea de productos se fabrica en estricta conformidad con las normas nacionales. Cada transformador de corriente resistente al agua para exteriores CTHW8 se somete a pruebas exhaustivas, que incluyen calibración de precisión, pruebas de tensión soportada de frecuencia industrial y comprobaciones de rendimiento del aislamiento, antes del envío para garantizar un rendimiento estable y confiable. Se proporciona una garantía de un año.
Nombre del proyecto: Proyecto de modernización de monitoreo de energía de iluminación inteligente de Suzhou | Ubicación: ciudad de Suzhou, provincia de Jiangsu
Fecha de finalización: septiembre de 2023
Producto utilizado: Transformador de corriente de núcleo dividido con perforación de aislamiento de φ45 mm
El proyecto cubre un tramo de 6,2 kilómetros de una importante arteria urbana que cuenta con 218 circuitos de distribución de alumbrado público. Cada circuito utiliza cables de alimentación de 3 × 16 mm² para alimentar farolas LED e iluminación paisajística. Construido originalmente en 2015, el sistema de distribución existente ofrecía solo una funcionalidad básica de encendido/apagado del interruptor principal, y carecía de capacidades para el monitoreo de corriente de circuito individual o estadísticas de consumo de energía.
A medida que aumentaron los requisitos para una gestión refinada del alumbrado municipal, las autoridades locales planearon instalar sistemas de monitoreo de energía y alerta temprana de fallas en toda la red de alumbrado. Sin embargo, enfrentaron desafíos como dificultades para obtener aprobación para cortes de energía en las carreteras principales, altos costos de cableado debido a la naturaleza dispersa de los puntos de instalación al aire libre y la necesidad de cortar cables para modernizaciones tradicionales de transformadores de corriente. Al final, el proyecto seleccionó transformadores de corriente de núcleo dividido que perforan el aislamiento como componentes principales para la adquisición de corriente, lo que permitió completar toda la modernización sin cortes de energía.
Falta de monitoreo de corriente del circuito derivado; eficiencia de resolución de problemas extremadamente baja. No hubo recopilación de datos de corriente por circuito en toda la red de iluminación; La identificación de farolas dañadas o fallas en las líneas se basó únicamente en patrullas nocturnas manuales. El tiempo promedio para detectar una falla excedía las 12 horas, y los problemas en secciones remotas a veces persistían durante 2 a 3 días antes de su resolución. En consecuencia, la tasa de disponibilidad de iluminación vial rondaba el 92%, sin cumplir con los estándares requeridos.
Gestión de la energía cruda; incapacidad para detectar el uso anómalo de energía. Sólo el medidor maestro midió el consumo total, lo que hizo imposible distinguir el uso de energía por circuito individual. Problemas como fugas en las líneas o tomas de energía no autorizadas por parte de empresas cercanas no se detectaron, lo que resultó en pérdidas anuales estimadas de energía no relacionadas con la iluminación que superaron los 50.000 RMB.
La modernización tradicional requirió cortes de energía, lo que causó un impacto público significativo. El uso de transformadores de corriente de orificio pasante estándar habría requerido cortar cables y cortar la energía. Los cortes en las carreteras principales habrían afectado las señales de tráfico, el alumbrado público y el suministro de energía a las tiendas cercanas. Además, el proceso de aprobación de cortes era complejo y la instalación nocturna planteaba altos riesgos de seguridad.
Lugares al aire libre muy dispersos; Altos costos de cableado de suministro de energía. Los 218 puntos de seguimiento estaban repartidos a lo largo de la carretera. La instalación de cables de alimentación separados para cada módulo de recopilación de datos habría generado costos combinados de material y mano de obra superiores a 120.000 RMB; Además, el cableado exterior es propenso a envejecer y a tener altas tasas de falla.
Para abordar los requisitos básicos de ubicaciones al aire libre dispersas y la instalación sin cortes, el proyecto utiliza exclusivamente transformadores de corriente de núcleo dividido que perforan el aislamiento. Estas unidades integradas manejan tanto la medición de corriente como el funcionamiento autoalimentado del circuito, eliminando la necesidad de líneas de suministro de energía adicionales.
Principios básicos de diseño

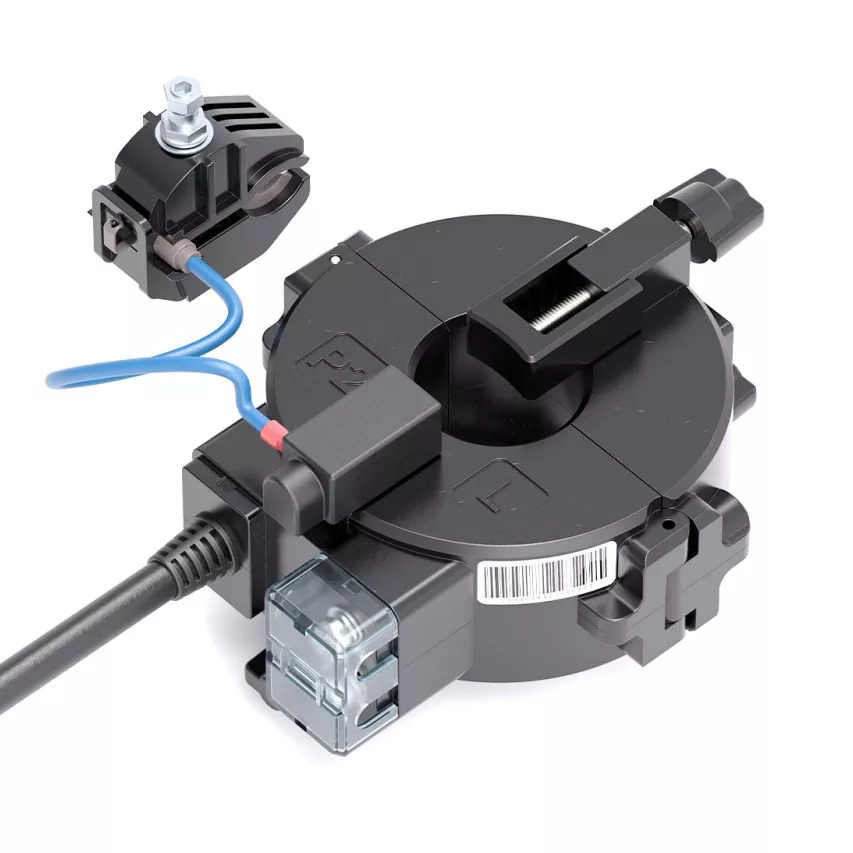

Solución autoalimentada que perfora el aislamiento: el transformador utiliza electrodos perforantes incorporados para penetrar el aislamiento del cable de fase del alumbrado público y extraer energía operativa. Esto alimenta simultáneamente los módulos de comunicación y recolección de corriente, eliminando la necesidad de líneas de suministro de energía independientes.
Instalación de núcleo dividido y sin desconexión: Con una estructura de núcleo dividido a presión, el dispositivo se sujeta directamente al exterior del cable. Esto elimina la necesidad de cortar cables o desconectar terminales, lo que permite la instalación en vivo en entornos de bajo voltaje. Diseño para exteriores de alta protección: la unidad alcanza una clasificación IP65 a prueba de agua y polvo y cuenta con un anillo de sellado impermeable en el punto de perforación, lo que la hace adecuada para ambientes exteriores expuestos a la lluvia, el calor intenso y las temperaturas heladas del invierno.
Instalación sin cortes; sin interrupción de las operaciones urbanas normales: el trabajo fue realizado por electricistas certificados de bajo voltaje siguiendo procedimientos estándar de trabajo en vivo. No se produjeron cortes de energía en las vías principales y no se vieron afectados ni el semáforo ni el suministro eléctrico de los comercios cercanos. Se instalaron y pusieron en servicio un total de 218 unidades en solo siete días, lo que redujo el cronograma del proyecto en más del 60 % en comparación con los métodos de modernización tradicionales.
No se requiere cableado adicional; Reducción significativa de los costos de modernización: aprovechar la tecnología de autoalimentación basada en perforación eliminó la necesidad de tender cables de alimentación para unidades individuales. Esto ahorró aproximadamente 85 RMB en costos de material y mano de obra por unidad, lo que resultó en un ahorro total de costos de cableado de más de 180 000 RMB y una reducción del 40 % en los costos generales de modernización.
Sello perforador confiable; Seguro para funcionamiento en exteriores a largo plazo: el electrodo de perforación está hecho de cobre estañado, lo que garantiza una fuerza de perforación uniforme sin dañar el núcleo del conductor. Un sello impermeable de caucho de silicona garantiza un aislamiento completo de la lluvia y la humedad una vez bloqueado. Desde su despliegue, las unidades han resistido la temporada de lluvias de Suzhou, máximas de 40 °C en verano y mínimas de -5 °C en invierno sin experimentar degradación del aislamiento, entrada de agua o cortocircuitos.
Precisión de medición estable; cumple con los requisitos de medición del consumo de energía: las superficies de contacto del sensor de núcleo dividido se someten a un rectificado de precisión, lo que resulta en una pérdida mínima del circuito magnético al cerrarse y logra una precisión de Clase 0,5, lo que cumple con los requisitos de las estadísticas de energía submedida. La alta sensibilidad a señales de baja corriente permite la detección precisa de cambios de corriente causados por fallas de farolas individuales, lo que permite una alerta temprana precisa de fallas.
Instalación conveniente y eficiente; Adecuado para entornos de trabajo al aire libre: las unidades livianas cuentan con clips de bloqueo integrados, lo que permite que un solo técnico complete las instalaciones aéreas sin herramientas pesadas. Esto reduce significativamente tanto los riesgos de seguridad como la dificultad asociada con el trabajo en altura al aire libre.
Eficiencia de O&M significativamente mejorada y tasas de iluminación compatibles: el sistema monitorea la corriente en tiempo real en todos los circuitos, enviando automáticamente alertas dentro de 10 minutos para circuitos abiertos, cortocircuitos o cortes anormales, reduciendo así el tiempo promedio de resolución de fallas en un 80 %. La tasa de iluminación vial aumentó del 92% al 99,2%, cumpliendo con el estándar de Grado I para iluminación municipal.
Gestión refinada de la energía y reducción de pérdidas: el análisis de los datos energéticos posterior a la implementación identificó tres puntos de tomas de energía no autorizadas y dos casos de fugas de líneas ocultas. La remediación redujo la pérdida anormal de energía mensual en aproximadamente 2300 kWh, lo que resultó en un ahorro anual en el costo de la electricidad que superó los 25 000 RMB.
Funcionamiento estable del equipo sin fallos: hasta octubre de 2024, los 218 transformadores de corriente han funcionado de forma continua y estable, sin mostrar daños por agua, desviación de precisión ni sobrecalentamiento en los puntos de conexión; la tasa de integridad del equipo es del 100%.
Aceptación municipal exitosa: el proyecto cumple con la Especificación Técnica para la Construcción y Aceptación de Ingeniería de Iluminación de Carreteras Urbanas (CJJ 89) y las normas nacionales relevantes para transformadores de corriente, y pasó la inspección de aceptación especial de la autoridad municipal para la modernización de iluminación inteligente en el primer intento.
El transformador de corriente de núcleo dividido con tecnología de perforación de aislamiento es un componente innovador central para la modernización inteligente de sistemas de distribución de energía exterior distribuidos. Resuelve eficazmente tres grandes problemas de la industria asociados con los métodos tradicionales de modernización: la dificultad de programar cortes de energía, los altos costos de cableado y las lentas velocidades de instalación.
Esta tecnología es ampliamente aplicable a escenarios caracterizados por ubicaciones dispersas y difícil acceso a la energía, como alumbrado público municipal, pilas de carga de vehículos eléctricos al aire libre, distribución de energía en parques industriales y redes eléctricas rurales. Permite la rápida implementación de sistemas actuales de monitoreo y recopilación de datos energéticos sin cortes de energía, cableado mínimo y bajos costos, lo que la convierte en una solución de capa de detección altamente rentable para Internet de las cosas (IoT) en la distribución de energía y la construcción de ciudades inteligentes.
