Electricidad Junrayfabrica elTransformador de corriente impermeable al aire libre Cthw6para modernizaciones de distribución de energía de bajo voltaje, monitoreo de energía, medición y aplicaciones de protección. Su estructura de núcleo dividido permite la instalación alrededor de cables o barras colectoras existentes sin cortar conductores, lo que ayuda a reducir el tiempo de instalación y evitar interrupciones eléctricas innecesarias.
Un transformador de corriente es un componente sensor importante para medir y monitorear la corriente eléctrica en los sistemas de distribución. Sin embargo, para las instalaciones existentes, la instalación de transformadores convencionales de núcleo cerrado puede requerir la desconexión del cable, la retirada de las barras colectoras o paradas planificadas. El diseño del CTHW6 aborda estos desafíos con una estructura de núcleo dividido de apertura y cierre, un núcleo magnético de alta precisión, una carcasa retardante de llama aislada y un diseño de conexión a prueba de agua. Estas características lo hacen adecuado para plantas industriales, edificios comerciales, gabinetes de distribución, sistemas fotovoltaicos, aplicaciones de almacenamiento de energía e infraestructura de carga de vehículos eléctricos, donde la adquisición de corriente confiable y la instalación de actualización conveniente son importantes.
Tabla de contenido
- ¿Qué es un transformador de corriente impermeable para exteriores Cthw6?
- ¿Por qué es importante el diseño de núcleo dividido para las modernizaciones de la distribución de energía?
- ¿Qué características clave respaldan una medición de corriente confiable?
- Características técnicas de Cthw6 de un vistazo
- ¿Cómo se instala el transformador?
- ¿Dónde se puede utilizar el transformador?
- ¿Qué deberían considerar los compradores antes de realizar la selección?
- ¿Qué muestra una aplicación de modernización real?
- Preguntas frecuentes

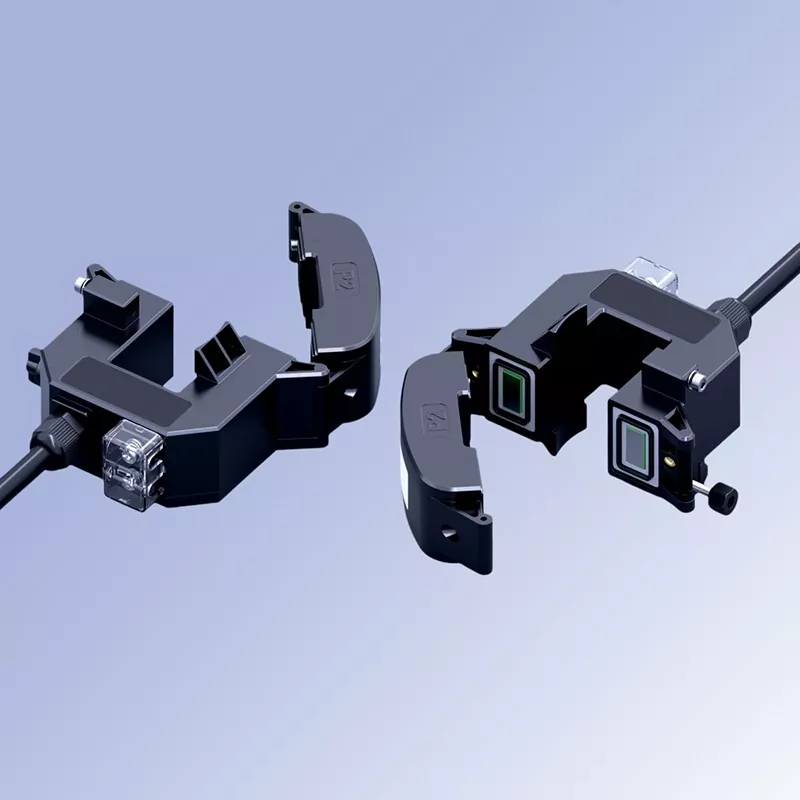

¿Qué es un transformador de corriente impermeable para exteriores Cthw6?
Un transformador de corriente, comúnmente llamado CT, convierte una corriente primaria alta en una corriente secundaria más pequeña que puede medirse de manera segura mediante medidores, terminales de monitoreo o dispositivos de protección. En los sistemas de distribución de bajo voltaje, esto permite a los operadores obtener datos eléctricos útiles sin conectar directamente equipos de medición sensibles a la corriente primaria completa.
La serie CTHW6 está diseñada específicamente para aplicaciones donde los circuitos de alimentación existentes necesitan monitoreo o actualización. A diferencia de los transformadores tradicionales de núcleo sólido, su construcción de núcleo dividido se puede abrir y sujetar alrededor de un cable o barra colectora existente. Esto lo hace particularmente útil cuando la infraestructura eléctrica ya está operativa y no es deseable un recableado extenso.
La construcción orientada al exterior también combina una carcasa aislada de plástico de ingeniería con encapsulación interna de epoxi y una conexión de cable impermeable. Estos elementos de diseño ayudan al transformador a resistir la humedad, el polvo, los cambios de temperatura y otras condiciones que se encuentran en los equipos de distribución y las instalaciones al aire libre.
¿Por qué es importante el diseño de núcleo dividido para las modernizaciones de la distribución de energía?
Los proyectos de modernización tienen requisitos diferentes a los de las nuevas instalaciones eléctricas. Cuando se ensambla un nuevo gabinete de distribución, los ingenieros pueden reservar espacio e instalar transformadores de orificio pasante convencionales antes de la energización. Es posible que una instalación existente no tenga esta flexibilidad.
La instalación tradicional puede implicar desconectar conductores o desmontar barras colectoras. Dependiendo de la instalación, esto puede resultar en interrupciones de la producción, mano de obra adicional y coordinación de interrupciones complicada. Un transformador de núcleo dividido proporciona otro enfoque: la carcasa se abre, el conductor se coloca a través de la abertura y la carcasa se cierra y bloquea.
Beneficios clave de la modernización
- Interrupción reducida en la instalación:No es necesario cortar los cables existentes para el método de instalación de núcleo dividido.
- Instalación de campo más rápida:La estructura de apertura y cierre simplifica el posicionamiento alrededor de los conductores existentes.
- Requisitos de modificación más bajos:Los diseños de distribución existentes se pueden conservar en lugar de reconstruirlos en gran medida.
- Actualizaciones de monitoreo flexibles:Se puede introducir detección de corriente adicional en los circuitos existentes.
- Mejor idoneidad para las instalaciones operativas:Es útil cuando minimizar el tiempo de inactividad planificado es un requisito importante del proyecto.
Para trabajos eléctricos críticos para la seguridad, la instalación siempre debe ser realizada por personal debidamente calificado siguiendo los procedimientos de seguridad eléctrica aplicables. Un diseño de núcleo dividido mejora la comodidad de la instalación, pero no elimina la necesidad de prácticas de trabajo seguras.
¿Qué características clave respaldan una medición de corriente confiable?
Núcleo magnético de alta precisión
El transformador utiliza un núcleo de acero al silicio de grano orientado diseñado para proporcionar alta permeabilidad magnética, baja pérdida magnética y un amplio rango de operación lineal. La información del producto especifica una precisión de medición de Clase 0,5/0,5S, lo que admite aplicaciones donde se requieren datos de corriente estables para la medición y el monitoreo.
Bloqueo mecánico seguro
Después de colocar el conductor dentro de la abertura, las dos secciones de la carcasa se cierran y se aseguran con un tornillo de bloqueo. El cierre adecuado ayuda a mantener una alineación constante del núcleo magnético, lo cual es importante para la estabilidad de la medición.
Carcasa aislada ignífuga
La carcasa está fabricada con plástico de ingeniería ignífugo de alta resistencia. La encapsulación interna de epoxi vertida al vacío brinda protección adicional contra la humedad, el polvo y la corrosión al tiempo que mejora el rendimiento del aislamiento.
Identificación clara de polaridad
Las marcas P1/P2 y los indicadores de polaridad del terminal secundario están claramente identificados en el producto. Esto ayuda a los técnicos a establecer correctamente las conexiones primarias y secundarias durante la instalación y la puesta en servicio.
Conexión de cable impermeable
Se incorpora un prensaestopas impermeable en la conexión de salida. Para instalaciones al aire libre o particularmente húmedas, un sellado adicional en las conexiones de cableado puede mejorar aún más la protección ambiental.
Características técnicas de Cthw6 de un vistazo
| Característica | Diseño CTHW6 | Valor práctico |
|---|---|---|
| Estructura | Diseño de núcleo dividido y cierre abierto | Conveniente instalación de modernización alrededor de conductores existentes |
| Instalación | Estructura de sujeción con tornillo de bloqueo. | Reduce la modificación del cable y la complejidad de la instalación. |
| Exactitud | Clase 0,5/0,5S | Admite medición precisa y monitoreo de corriente |
| Material del núcleo | Acero al silicio de grano orientado | Alta permeabilidad y rendimiento magnético estable. |
| Alojamiento | Plástico de ingeniería ignífugo | Aislamiento, resistencia al impacto y durabilidad ambiental. |
| Encapsulación | Resina epoxi vertida al vacío | Mejora la resistencia a la humedad, el polvo y la corrosión. |
| Conexión | Prensaestopas impermeable | Ayuda a proteger la conexión de salida en entornos exigentes |
| Aplicaciones | Medición, monitoreo, protección, modernización | Adecuado para diversos proyectos de distribución de bajo voltaje. |
Los compradores deben confirmar la relación de transformación requerida, las dimensiones de apertura, el tipo de conductor, la clase de precisión, el entorno de instalación y los requisitos de salida secundaria antes de realizar el pedido. También se pueden discutir especificaciones personalizadas no estándar de acuerdo con los requisitos del proyecto.
¿Cómo se instala el transformador?
El diseño de apertura y cierre tiene como objetivo hacer que la instalación en campo sea más sencilla. Una secuencia de instalación típica incluye los siguientes pasos:
- Afloje el tornillo de bloqueo lateral y abra la carcasa del transformador.
- Coloque el cable o la barra colectora a través del centro de la abertura.
- Asegúrese de que el conductor esté correctamente centrado y no interfiera con la carcasa.
- Cierre las secciones superior e inferior y apriete firmemente el tornillo de bloqueo.
- Abra la tapa de terminales transparente y conecte el cableado secundario de acuerdo con las marcas de polaridad.
- Inspeccionar el cierre mecánico, cableado, aislamiento y señal de medición antes de la puesta en servicio.
Un punto de seguridad importante es que un circuito secundario de CT no debe dejarse abierto mientras el conductor primario está energizado. Un secundario abierto puede generar un voltaje peligroso. Por lo tanto, los profesionales eléctricos calificados deben seguir las instrucciones del fabricante y los requisitos de seguridad eléctrica aplicables durante la instalación, las pruebas y el mantenimiento.
¿Dónde se puede utilizar el transformador?
La combinación de instalación de núcleo dividido y protección ambiental hace que el CTHW6 sea adecuado para una amplia gama de aplicaciones de monitoreo eléctrico de bajo voltaje.
Monitoreo de energía industrial
Las líneas de producción, bombas, ventiladores, compresores, máquinas herramienta y otras cargas eléctricas se pueden monitorear mediante la medición de corriente. Estos datos pueden respaldar el análisis del funcionamiento del equipo y la gestión de energía.
Distribución comercial y de edificios.
Los edificios de oficinas, complejos comerciales, hospitales y centros de datos a menudo contienen múltiples circuitos derivados que requieren monitoreo. Los transformadores de núcleo dividido pueden simplificar las actualizaciones de los sistemas de distribución existentes.
Distribución de energía inteligente
El transformador se puede integrar con medidores de potencia multifunción, terminales de monitoreo inteligentes y otros equipos de monitoreo eléctrico para respaldar la adquisición de datos actuales y el monitoreo remoto.
Energías renovables e infraestructura para vehículos eléctricos
Los gabinetes fotovoltaicos conectados a la red, los sistemas de almacenamiento de energía y la infraestructura de carga de vehículos eléctricos pueden requerir detección de corriente para el monitoreo y la protección operativos. La relación CT y las dimensiones mecánicas apropiadas deben seleccionarse de acuerdo con el circuito real.
Modernizaciones del sistema de distribución
Las instalaciones eléctricas envejecidas son una aplicación especialmente relevante. En lugar de rediseñar un gabinete de distribución completo, los ingenieros pueden agregar monitoreo de corriente a circuitos seleccionados utilizando una configuración de núcleo dividido adecuada.
¿Qué deberían considerar los compradores antes de realizar la selección?
La selección de un transformador de corriente debe comenzar con los requisitos eléctricos y mecánicos del circuito objetivo en lugar de simplemente elegir un modelo basándose en la apariencia. Los siguientes puntos deben confirmarse antes de la adquisición:
- Corriente primaria:Confirme la corriente normal y máxima del circuito.
- Relación actual:Haga coincidir la relación del CT con el medidor, dispositivo de monitoreo o sistema de protección.
- Tamaño de apertura:Asegúrese de que el cable o la barra colectora puedan pasar a través de la abertura sin interferencias.
- Configuración de conductores:Compruebe si la instalación utiliza cable redondo o barra colectora rectangular.
- Requisito de precisión:Determine si el proyecto requiere una precisión de medición estándar o una especificación de medición más especializada.
- Condiciones ambientales:Considere la exposición al aire libre, la humedad, el polvo, la temperatura, la vibración y la posible contaminación química.
- Conexión secundaria:Confirme la configuración del terminal y los requisitos de polaridad del dispositivo conectado.
- Espacio de instalación:Verifique que haya suficiente espacio disponible para abrir y bloquear la carcasa de núcleo dividido.
Un proveedor confiable debería poder brindar asistencia para la selección de modelos en función de estos parámetros. Esto es particularmente valioso para proyectos de modernización que contienen muchos tamaños de cables o clasificaciones de circuitos diferentes.
¿Qué muestra una aplicación de modernización real?
Un proyecto de modernización documentado que involucra una fábrica de hardware de precisión y moldeo por inyección en Dongguan ilustra el valor práctico de los transformadores de corriente de núcleo dividido. La instalación contenía 86 circuitos de distribución de bajo voltaje que daban servicio a moldeo por inyección, estampado, procesamiento de moldes, refrigeración, elevación, iluminación y otras cargas.
El sistema existente carecía de un control adecuado de la corriente residual del circuito derivado. Los métodos de modernización convencionales habrían requerido modificaciones importantes de los conductores y paradas de producción. Por ello, en el proyecto se utilizaron transformadores de núcleo dividido que se podían abrir, seleccionados según las dimensiones de los conductores.
Según la información del proyecto publicada por Junray Electrical, la instalación y puesta en servicio de las 86 unidades se completaron en cinco días. Posteriormente, el sistema proporcionó monitoreo de corriente residual a nivel de rama, lo que permitió identificar más rápidamente los circuitos anormales. El proyecto también informó que el tiempo de resolución de problemas se redujo de un promedio de 3,5 horas a menos de 20 minutos después de la modernización.
Este ejemplo demuestra un principio importante para la planificación de modernización eléctrica: el valor de un transformador de corriente no se limita a su función de medición. El método de instalación, la resistencia ambiental, la compatibilidad con el equipo de monitoreo y la capacidad de mantenimiento pueden influir en la efectividad general de una actualización de la distribución.
Para obtener información adicional sobre el producto, los compradores pueden revisar la página del producto Transformador de corriente impermeable para exteriores Cthw6 y explorar la gama de transformadores de instrumentos de Junray Electrical para diferentes requisitos de monitoreo eléctrico.
Preguntas frecuentes
¿Cuál es la principal ventaja de un transformador de corriente de núcleo dividido CTHW6?
Su principal ventaja de instalación es la estructura de apertura y cierre, que permite colocar el transformador alrededor de un cable o barra colectora existente sin cortar el conductor. Esto lo hace útil para proyectos de monitoreo y modernización de distribución de bajo voltaje.
¿Se puede utilizar el CTHW6 en exteriores?
Sí. El producto está diseñado para aplicaciones orientadas al exterior e incorpora una carcasa aislada de plástico de ingeniería, encapsulación de epoxi y una conexión de cable impermeable. Se puede recomendar un sellado adicional para terminales de cableado en ambientes particularmente húmedos.
¿Qué clase de precisión admite el CTHW6?
La información del producto publicada especifica una precisión de medición de Clase 0,5/0,5S. La especificación exacta debe confirmarse con los requisitos del medidor y sistema de monitoreo eléctrico previstos antes de la adquisición.
¿Puede monitorear los cables existentes sin desconectarlos?
La estructura de núcleo dividido está diseñada específicamente para su instalación alrededor de cables o barras colectoras existentes, evitando la necesidad de cortar el conductor. Sin embargo, el trabajo eléctrico bajo tensión sólo debe ser realizado por personal calificado siguiendo los procedimientos de seguridad aplicables.
¿Qué información se necesita al seleccionar un modelo CTHW6?
La información de selección importante incluye corriente primaria, relación de corriente requerida, tipo de conductor, dimensiones de cable o barra colectora, tamaño de apertura, requisitos de precisión, entorno de instalación y requisitos de conexión secundaria.
¿Junray Electrical ofrece personalización?
Sí. Junray Electrical afirma que las especificaciones no estándar se pueden personalizar según las dimensiones de instalación y los requisitos de los parámetros. Su equipo técnico también puede proporcionar orientación para la selección de modelos y soporte técnico posventa.
Conclusión
Un transformador de corriente bien diseñado puede hacer que el monitoreo eléctrico sea más práctico y al mismo tiempo respaldar la modernización de los sistemas de distribución de bajo voltaje existentes. Con su estructura de núcleo dividido, especificación de precisión Clase 0.5/0.5S, carcasa retardante de llama aislada, encapsulación de epoxi y diseño de conexión a prueba de agua, el CTHW6 es adecuado para aplicaciones donde la flexibilidad de instalación y la adquisición de corriente confiable son importantes. Si está planificando una modernización de la distribución, un proyecto de monitoreo de energía o una aplicación de monitoreo eléctrico en exteriores,contáctanosen Junray Electrical con su clasificación actual, dimensiones del conductor, requisitos de precisión y condiciones de aplicación para analizar la selección del modelo y una solución personalizada adecuada.
