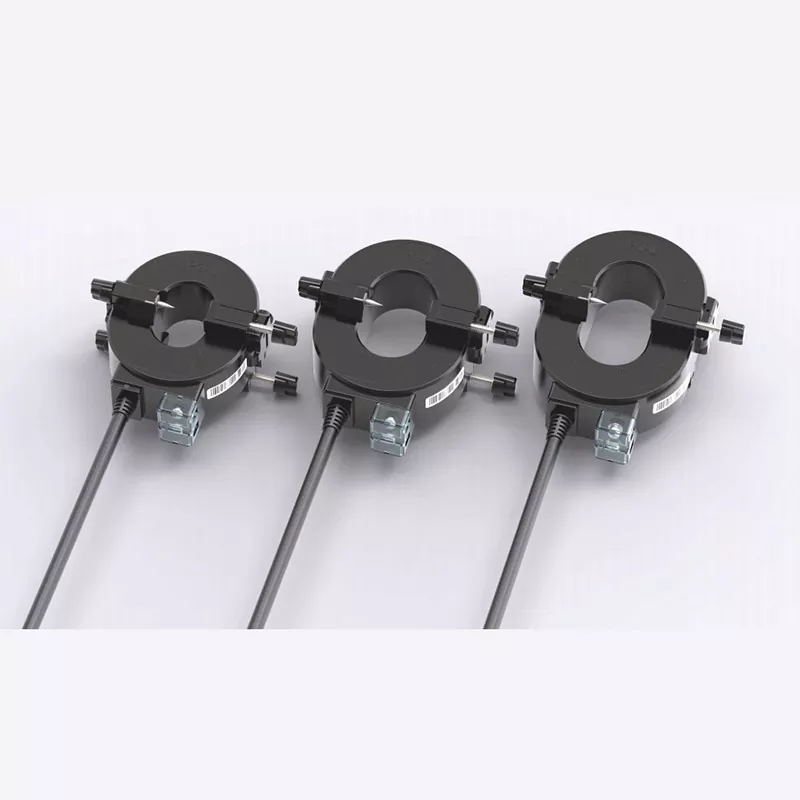

Nuestros transformadores de corriente impermeables para exteriores CTHW9 cuentan con un mecanismo de bloqueo simétrico de doble tornillo. En comparación con los diseños de un solo tornillo, esta estructura garantiza una distribución de fuerza más uniforme y un cierre del núcleo más ajustado, lo que garantiza estructuralmente la precisión de la medición y la estabilidad operativa a largo plazo. La línea de productos ofrece varios tamaños de apertura para acomodar cables de alimentación de bajo voltaje de diferentes diámetros.

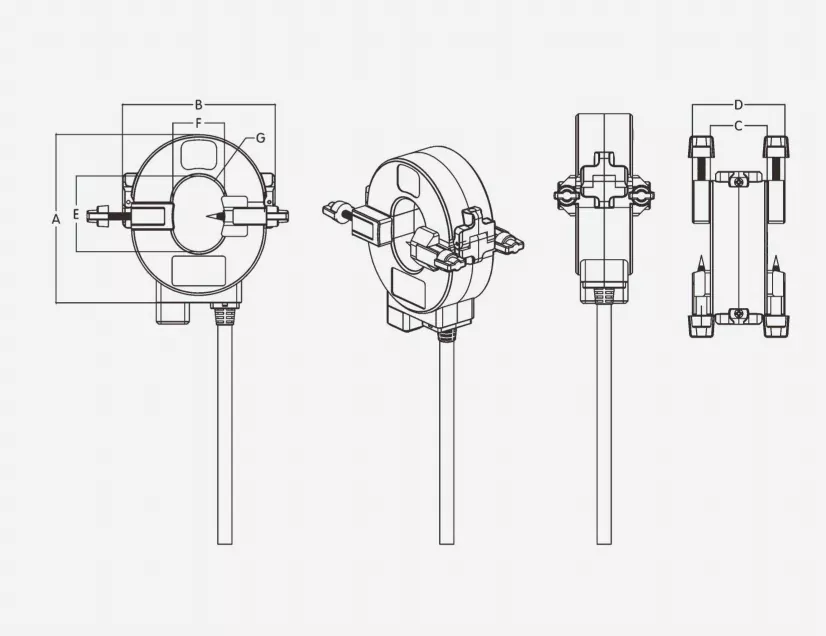

Utilizando un mecanismo de bloqueo simétrico de doble tornillo, los tornillos de ambos lados se aprietan alternativamente durante la instalación. Esto garantiza una distribución uniforme de la fuerza en las carcasas superior e inferior del transformador y un ajuste apretado y sin espacios en la interfaz central, lo que elimina problemas como la desalineación o las desviaciones de precisión causadas por el bloqueo de un solo lado. Los pasadores de bloqueo presionan firmemente contra la superficie exterior del cable, evitando el deslizamiento o la rotación y garantizando un rendimiento de medición estable a largo plazo, incluso en entornos de alta vibración, como aquellos que involucran motores o ventiladores.

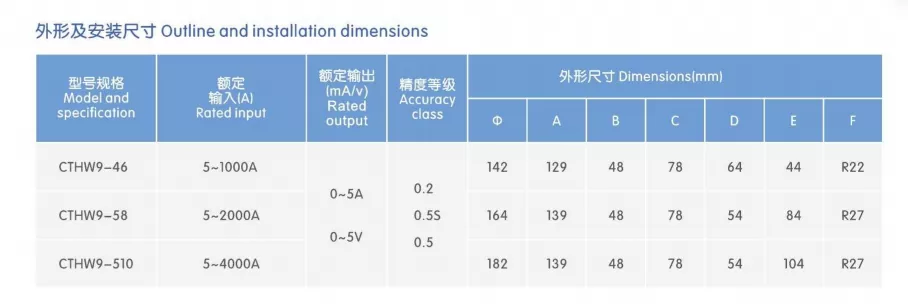

Los modelos están disponibles con varios tamaños de apertura interna, cubriendo completamente cables de alimentación de bajo voltaje con secciones transversales desde pequeñas hasta grandes. Son compatibles con cables unipolares y multipolares, satisfaciendo las necesidades de adquisición de datos para circuitos con capacidades de 5A a 4000A. La selección es flexible, lo que permite una coincidencia precisa con las corrientes del circuito y las especificaciones del cable; no se requiere modificación del cable, ya que las unidades se pueden instalar directamente mediante un simple mecanismo de sujeción.

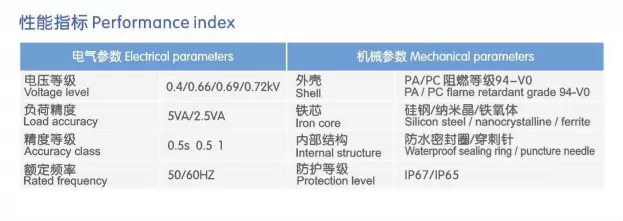

Equipado con un núcleo de acero al silicio de grano orientado de alta calidad, el dispositivo ofrece alta permeabilidad magnética, baja pérdida magnética, un amplio rango lineal y una fuerte resistencia a las interferencias electromagnéticas. Puede funcionar como un transformador de corriente de grado de medición, logrando una precisión de Clase 0,5 o Clase 1 para la adquisición de corriente operativa cuando se combina con medidores de potencia y sistemas de monitoreo de energía, o personalizarse como un transformador de corriente de secuencia cero para detectar con precisión corrientes residuales en el nivel de miliamperios para usar con protección contra fugas a tierra y dispositivos de monitoreo de energía de seguridad contra incendios.
La carcasa está moldeada con plástico de ingeniería ignífugo de alta resistencia, que ofrece resistencia al impacto y al envejecimiento causado por temperaturas extremas. El interior utiliza un proceso de encapsulado de resina epoxi al vacío, que brinda protección integral contra la humedad, el polvo y la corrosión, logrando una clasificación de protección IP65. El transformador de corriente resistente al agua para exteriores CTHW9 garantiza un funcionamiento estable a largo plazo y una vida útil prolongada en diversos entornos, desde plantas industriales y cajas de distribución exteriores hasta túneles subterráneos de servicios públicos y pozos eléctricos húmedos.
Cubierta de terminal transparente: el estado del cableado es claramente visible; No es necesario retirar las cubiertas para la aceptación in situ o para inspecciones de rutina, lo que hace que la resolución de problemas sea más eficiente.
Marcas de polaridad claras: la dirección P1/P2 y la polaridad del terminal secundario están marcadas en la superficie de la carcasa para evitar eficazmente errores de cableado.
Salida de cable impermeable y resistente a dobleces: Viene con un cable de salida dedicado con una interfaz sellada e impermeable, adecuado para requisitos de instalación en exteriores.
Diseño integrado (no se necesitan accesorios adicionales): listo para instalar nada más sacarlo de la caja sin comprar piezas adicionales, lo que reduce los costos generales de instalación.
Afloje alternativamente los tornillos de bloqueo en ambos lados (en el sentido contrario a las agujas del reloj) y separe suavemente las mitades superior e inferior de la carcasa a lo largo de la línea de separación.
Coloque el cable a medir en el centro de la apertura interior del transformador, asegurándose de que esté centrado y no presione contra las paredes interiores.
Alinee las superficies de contacto y cierre las mitades superior e inferior de la carcasa; Apriete alternativamente los tornillos en ambos lados (en el sentido de las agujas del reloj) para garantizar que las superficies encajen perfectamente y que el pasador de contacto interno asegure firmemente el cable.
Abra la tapa de terminales transparente, conecte el cableado del lado secundario correctamente de acuerdo con las marcas de polaridad y cierre la tapa para completar la instalación.
Nunca deje el lado secundario del transformador de corriente en circuito abierto durante la operación, ya que el alto voltaje inducido representa un riesgo para la seguridad del personal y del equipo. Al instalar un transformador de secuencia cero, asegúrese de que tanto la(s) línea(s) de fase como la línea neutra pasen a través del transformador en la misma dirección y preste atención a la coincidencia de polaridad durante el cableado.
Seleccione el tamaño de apertura interior adecuado según el diámetro exterior real del cable; Para ambientes exteriores con alta humedad, se recomienda un tratamiento de impermeabilización adicional para la zona de conexión del cableado.
Modernización de sistemas de distribución existentes: instalación de medición y monitoreo en circuitos de cables en zonas industriales y edificios comerciales más antiguos sin necesidad de cortes de energía o desconexión de cables, lo que garantiza cero tiempos de inactividad en la producción.
Gestión de energía industrial: recopilación de datos actuales de circuitos que alimentan líneas de producción, equipos de servicios públicos, compresores de aire, etc., para permitir estadísticas de consumo de energía y análisis de eficiencia.
Protección de corriente residual: actúa como un transformador de corriente de secuencia cero combinado con dispositivos de protección contra fugas para garantizar la seguridad eléctrica dentro del sistema de distribución.
Monitoreo de energía de seguridad contra incendios: monitoreo de corriente y corriente residual en circuitos de distribución de energía de seguridad contra incendios para cumplir con las regulaciones del sistema de seguridad contra incendios.
Monitoreo inteligente de la distribución de energía: integración con plataformas de monitoreo de energía y terminales de IoT para permitir la adquisición remota de datos y la alerta temprana de fallas.
Nuestra gama completa de transformadores de corriente impermeables para exteriores CTHW9 se fabrica estrictamente de acuerdo con las normas nacionales. Cada unidad se somete a pruebas exhaustivas, que incluyen calibración de precisión, pruebas de tensión soportada de frecuencia industrial y comprobaciones de rendimiento del aislamiento, antes de salir de fábrica para garantizar un rendimiento estable y confiable.
Personalización disponible: las relaciones actuales, los tamaños de apertura, las configuraciones de salida y los parámetros de secuencia cero se pueden ajustar para cumplir con requisitos específicos.
El equipo técnico profesional proporciona orientación para la selección y soporte técnico posventa de extremo a extremo.
Los productos vienen con una garantía de 1 año; compre con confianza sabiendo que la calidad está garantizada.
Nombre del proyecto: Modernización del sistema de monitoreo del consumo de energía para un parque logístico inteligente en el distrito de Xiaoshan, Hangzhou.
Ubicación: Base logística de Chuanhua, distrito de Xiaoshan, ciudad de Hangzhou, provincia de Zhejiang.
Fecha de finalización: marzo de 2026.
Productos utilizados: Varias especificaciones de transformadores de corriente de núcleo dividido que perforan aislamientos.
El parque logístico se completó y puso en funcionamiento en 2018 y cuenta con una superficie total de construcción de 120.000 m². Comprende tres almacenes de alto nivel, un centro de clasificación automatizado, un área de almacenamiento de cadena de frío a baja temperatura e instalaciones de oficina de apoyo. El parque opera 172 circuitos de distribución de bajo voltaje, con costos anuales de electricidad que superan los 3,2 millones de RMB. El sistema de distribución original estaba equipado únicamente con un medidor de entrada principal y carecía de capacidades de submedición para el consumo de energía. Además, debido a los requisitos operativos específicos de la cadena de frío y las empresas de clasificación, la instalación no pudo soportar los cortes de energía prolongados que normalmente se requieren para tales modernizaciones. Para cumplir con los requisitos de conservación de energía industrial y reducción de costos, y para lograr una contabilidad de costos de electricidad por zonas y alertas de anomalías, el parque inició una mejora inteligente de la distribución de energía. Se seleccionaron transformadores de corriente (CT) de núcleo dividido con tomas de energía que perforan el aislamiento como componentes centrales de detección de corriente, lo que permitió implementar el monitoreo en todos los circuitos sin cortes de energía.
Falta de datos de consumo de energía submedidos y control aproximado de costos: depender únicamente de un medidor maestro hizo imposible desagregar los costos de electricidad entre zonas de almacenamiento, clasificación, cadena de frío y oficinas. También impidió la identificación de desperdicios ocultos, como equipos inactivos o funcionando sin carga, lo que dejó los costos de electricidad altos y sin optimizar, mientras que las actualizaciones de ahorro de energía carecían de justificación basada en datos.
Costos prohibitivos e inviabilidad de las actualizaciones basadas en cortes: un corte de energía que exceda las cuatro horas en el área de almacenamiento de la cadena de frío podría dañar los productos frescos, con pérdidas estimadas que exceden los 200 000 RMB por incidente. El centro de clasificación genera más de 800.000 RMB en producción diaria durante las temporadas altas, lo que hace que un solo día de inactividad sea extremadamente costoso. Los CT tradicionales de "agujero pasante" requerían cortar cables para su instalación; Dado que no se pudieron obtener las aprobaciones de interrupción, el plan de actualización se archivó inicialmente.
Espacio de instalación reducido dentro de las bandejas portacables y dificultades de cableado: más del 80% de los circuitos eléctricos se concentraban dentro de las bandejas portacables. Las actualizaciones tradicionales habrían requerido una gran remoción de las cubiertas de las bandejas y el tendido de cables de alimentación adicionales, lo que habría resultado en una carga de trabajo masiva, altos riesgos de seguridad y una posible interrupción de los diseños de cables existentes.
Ausencia de monitoreo actual en tiempo real y dificultad para detectar riesgos de sobrecarga: las cargas de los equipos de clasificación fluctúan significativamente durante los principales eventos de ventas del comercio electrónico. Las sobrecargas prolongadas de la línea pueden acelerar el envejecimiento del aislamiento o incluso provocar incendios. La frecuencia limitada de las inspecciones manuales significaba que los fallos ocultos a menudo no se detectaban; Anteriormente se habían producido incidentes en los que el sobrecalentamiento del circuito derivado provocó disparos e interrumpió las operaciones de clasificación.
Para abordar los requisitos básicos de "cero cortes de energía, cableado mínimo e idoneidad para espacios reducidos", el proyecto utilizó CT de núcleo dividido con tomas de corriente que perforan el aislamiento en todos los circuitos, con modelos seleccionados en función de especificaciones de circuito específicas.
Principios básicos de diseño
Autoalimentación por perforación de aislamiento: utilizando electrodos de perforación incorporados, los CT obtienen energía directamente a través del aislamiento del conductor de fase para alimentar los módulos de detección y comunicación, eliminando la necesidad de tender cables de alimentación de 220 V para cualquiera de los puntos de monitoreo. Diseño con bisagras que no se corta: Cuenta con una estructura con bisagras con cierre a presión que se sujeta directamente al exterior del cable; elimina la necesidad de cortar cables o desconectar terminales, permitiendo la instalación sin interrupción de energía cumpliendo con los estándares de trabajo en vivo de baja tensión.
Arquitectura de submedición: recopila datos por zona funcional y tipo de uso de energía, cargándolos en una plataforma de administración de energía centralizada para permitir la contabilidad de costos de electricidad zonales, alertas de uso anormal y análisis de tendencias de consumo de energía.
Adaptabilidad al espacio compacto: las dimensiones optimizadas del dispositivo y los requisitos de espacio operativo reducidos lo hacen adecuado para entornos de instalación reducidos, como bandejas de cables y áreas con cableado denso.
Instalación sin tiempo de inactividad y pérdida operativa cero: electricistas certificados de bajo voltaje realizaron trabajos en líneas vivas estrictamente de acuerdo con las regulaciones. El proceso de modernización no provocó interrupciones en el suministro de energía para los sistemas de clasificación y refrigeración de la cadena de frío, lo que no provocó daños a la carga ni retrasos en los pedidos. Esto por sí solo evitó pérdidas estimadas por cortes de energía superiores a 500.000 RMB y eliminó complejos procedimientos de aprobación de cortes y transferencia de carga.
Eliminación del cableado eléctrico y reducción del 35 % en el costo total: al aprovechar la tecnología de perforación de aislamiento autoalimentada, no hubo necesidad de tender líneas eléctricas separadas para los 172 puntos de monitoreo. Esto redujo los costos asociados con los materiales de cableado, la perforación de bandejas de cables y la mano de obra; el costo total de modernización fue aproximadamente un 35 % menor que el de las soluciones tradicionales y el período de construcción se redujo a más de la mitad.
Adaptabilidad a espacios reducidos de bandejas portacables y eficiencia significativamente mejorada: el dispositivo compacto requiere un espacio mínimo para su funcionamiento e instalación, lo que elimina la necesidad de retirar grandes secciones de cubiertas de bandejas portacables. Todo el proceso (sujeción, perforación y bloqueo) se puede completar con una mano, con un tiempo de instalación promedio de solo 8 minutos por unidad. La instalación rápida es posible incluso para circuitos con cableado denso dentro de las bandejas, lo que reduce significativamente los riesgos de seguridad asociados con el trabajo en alturas y en espacios reducidos.
Contacto de perforación confiable y sin riesgos de sobrecalentamiento/aislamiento: los electrodos de perforación están hechos de cobre estañado altamente conductor y cuentan con un mecanismo de bloqueo de fuerza constante para garantizar una resistencia de contacto estable. El punto de perforación incluye una junta aislante integrada, que garantiza un funcionamiento interior a largo plazo sin sobrecalentamiento, oxidación ni degradación del aislamiento; Una vez finalizado, el proyecto pasó una prueba de aumento de temperatura a plena carga de 72 horas y todos los puntos cumplieron con los estándares nacionales. La precisión de la medición cumple con los estándares y requisitos contables internos. Las superficies de contacto de los sensores de núcleo dividido utilizan rectificado de precisión, lo que garantiza un cierre hermético del circuito magnético y una pérdida magnética mínima, con una precisión de medición constante dentro de la Clase 0,5. La discrepancia entre los datos agregados de submedición y el medidor maestro es inferior al 2%, lo que satisface plenamente las necesidades de gestión de contabilidad interna del consumo de energía y asignación de costos departamentales.
Implementación de contabilidad de energía submedida; El ahorro anual de electricidad supera los 200.000 RMB. La modernización permitió refinar las estadísticas de uso de electricidad categorizadas por zona y función. El análisis de datos identificó puntos de desperdicio, como un alto consumo de energía sin carga en el área de almacenamiento de la cadena de frío por la noche y compresores de aire inactivos en el área de clasificación. Después de optimizar las estrategias operativas, los ahorros mensuales de electricidad alcanzaron aproximadamente 18 000 kWh, y los ahorros anuales proyectados en costos de electricidad superaron los 200 000 RMB.
Las advertencias de sobrecarga proactivas evitan incidentes de tiempo de inactividad. El sistema estableció umbrales actuales de advertencia de sobrecarga. Durante las temporadas pico de clasificación "618" y "Doble 11", se activaron tres veces advertencias de carga pesada. El personal de operaciones y mantenimiento (O&M) ajustó rápidamente las combinaciones operativas de los equipos y escalonó los tiempos de arranque de los equipos de alta potencia, evitando interrupciones de clasificación causadas por sobrecargas y disparos de circuitos; Esto evitó pérdidas acumuladas por tiempo de inactividad que superaron los 300.000 RMB.
Operación estable del equipo con una tasa de integridad del 100%. Hasta julio de 2026, los 172 transformadores de corriente funcionaban de forma continua y estable. No se han producido fallos, como sobrecalentamiento en el punto de perforación, rotura del aislamiento o deriva de la señal. La tasa de integridad del equipo es del 100% y no requiere mantenimiento ni calibración frecuentes, lo que genera costos de operación y mantenimiento extremadamente bajos.
Se aprobó la aceptación del ahorro de energía y se aseguraron subsidios políticos. El proyecto cumplió con los requisitos de solicitud local para subsidios de modernización de ahorro de energía industrial. Gracias a un completo sistema de submedición y resultados claros de ahorro de energía, pasó con éxito la aceptación de terceros y recibió un subsidio especial de ahorro de energía de 120.000 RMB, lo que redujo aún más el costo de modernización.
Los transformadores de corriente de núcleo dividido de tipo perforador ofrecen un camino de baja intrusión, bajo costo y altamente eficiente para la modernización inteligente en escenarios de distribución de energía existentes, como instalaciones logísticas, industriales y comerciales, donde las paradas del sistema son inaceptables y las modificaciones son difíciles de implementar. Resuelve los desafíos de instalación asociados con los transformadores de instrumentos tradicionales, que requieren cortes de energía y desconexión de cables, al tiempo que elimina los costos y el tiempo asociados con el cableado de suministro de energía adicional. Capaz de establecer rápidamente sistemas para el consumo de energía submedido y el monitoreo de condiciones, sirve como un componente central de detección altamente rentable que ayuda a las empresas a ahorrar energía, reducir costos y mejorar sus operaciones y mantenimiento de distribución de energía.
