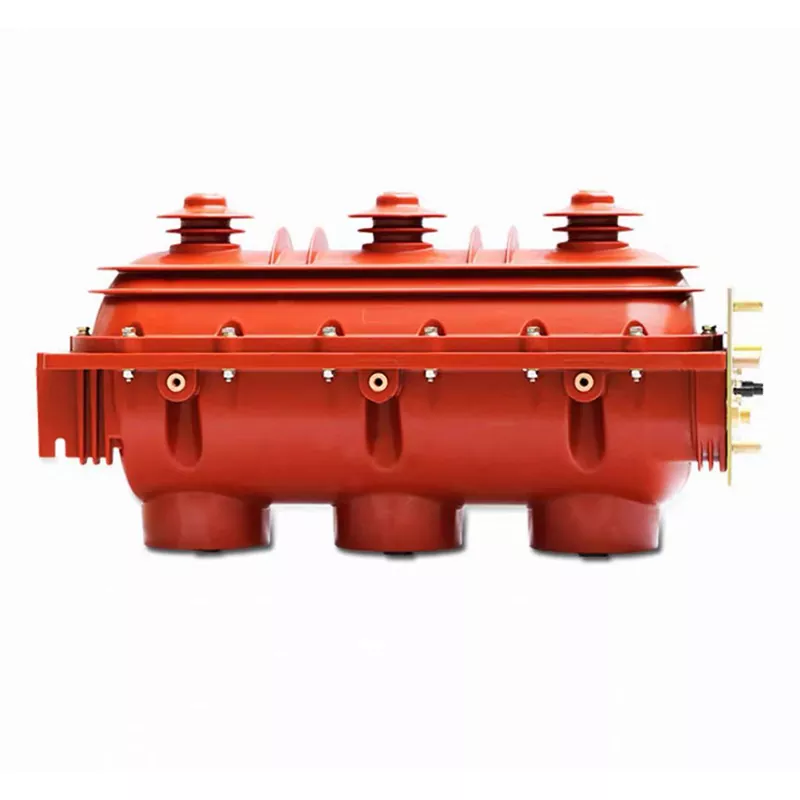

Interruptor de hexafluoruro de azufre FLN36

El interruptor interruptor de carga con hexafluoruro de azufre FLN36 de Junray Electrical es un dispositivo de conmutación dedicado diseñado específicamente para unidades principales de anillo (RMU) de 10 kV, cajas de derivación de cables y redes de distribución urbana. A diferencia de los disyuntores que están diseñados para interrumpir corrientes de cortocircuito, este interruptor seccionador de carga está optimizado para conectar y desconectar corrientes de carga normales en aplicaciones de redes en anillo, brindando un rendimiento confiable de extinción de arco SF6 a un costo significativamente menor. Con un diseño integrado de tres posiciones (Cerrar, Abrir, Tierra), un compartimiento de gas SF6 completamente sellado que no necesita mantenimiento, enclavamiento mecánico integral de "Cinco Prevención" y un mecanismo de operación de resorte con una vida mecánica de más de 3000 operaciones.

Ventajas del producto

Extinción de arco SF6: conmutación confiable: al utilizar tecnología de extinción de arco SF6, este dispositivo cuenta con capacidades excepcionales de extinción de arco, lo que permite la interrupción y el cierre confiables de las corrientes de carga. Su rendimiento de extinción de arco supera significativamente el de los interruptores estándar sumergidos en aceite, lo que lo hace perfectamente adecuado para las operaciones de conmutación requeridas en sistemas de redes en anillo.

Conmutación de corriente de carga: optimizado para redes en anillo: diseñado específicamente para la conmutación de corrientes de carga, este dispositivo está idealmente diseñado para operaciones de redes en anillo. Elimina la necesidad de la alta capacidad de corte típicamente asociada con los disyuntores; para escenarios típicos de redes en anillo, sus capacidades son totalmente suficientes, lo que resulta en reducciones sustanciales de costos.

Alta confiabilidad: baja tasa de fallas: este dispositivo, que garantiza un funcionamiento altamente estable, presenta una tasa de fallas excepcionalmente baja, aproximadamente un 30 % más baja que la de los interruptores de carga estándar. El interruptor de hexafluoruro de azufre FLN36 está perfectamente adaptado para entornos de red en anillo, lo que ofrece tranquilidad y elimina las preocupaciones relacionadas con fallas del equipo.

Parámetro del producto

Detalles de ingeniería de precisión

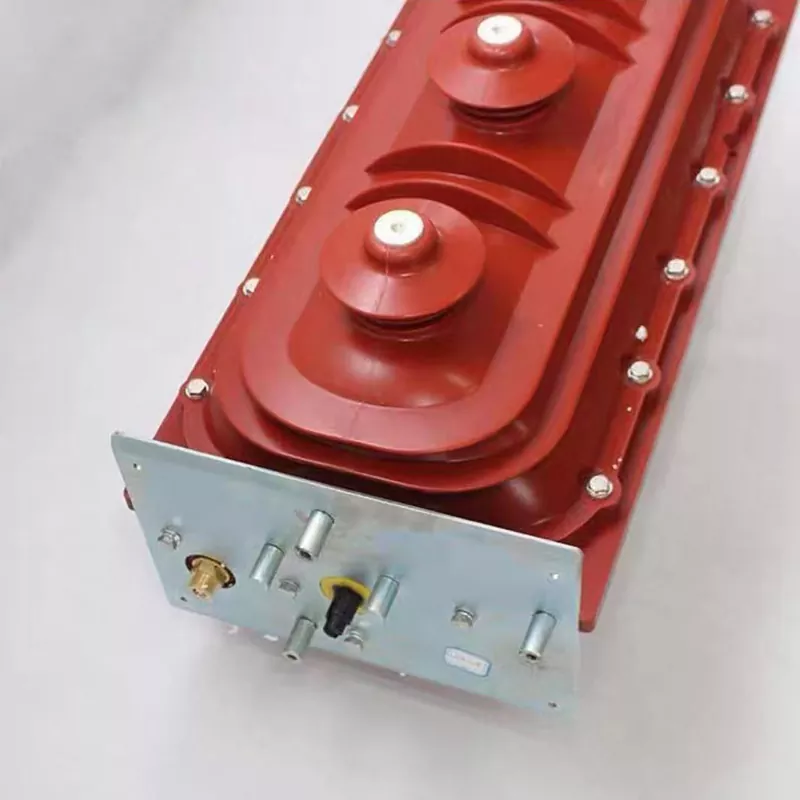

1. Mecanismo operativo de resorte: Cuenta con un mecanismo operativo de resorte confiable que garantiza operaciones de apertura y cierre confiables, velocidades de conmutación rápidas y una baja tasa de fallas.

2. Estructura completamente sellada: Adopta un diseño completamente sellado que utiliza aislamiento de gas SF6; Esta estructura libre de mantenimiento no requiere mantenimiento de rutina.

3. Enclavamiento de "Cinco Prevención": Equipado con un sistema de enclavamiento de "Cinco Prevención" para evitar errores operativos y garantizar la seguridad de las operaciones de conmutación de alto voltaje de 10 kV.

4. Instalación estandarizada: El interruptor de hexafluoruro de azufre FLN36 está diseñado para una instalación estandarizada, lo que permite una integración conveniente en unidades principales de anillo (RMU) y cajas de derivación de cables.

Aplicación del producto

Unidad principal de anillo: el dispositivo de conmutación dentro de una unidad principal de anillo, capaz de conectar y desconectar corrientes de carga.

Distribución de Alto Voltaje: Sistemas de distribución de energía de alto voltaje de 10kV, capaces de conectar y desconectar cargas.

Ingeniería de Redes en Anillo: Proyectos de infraestructura de redes en anillo, capaces de realizar y deshacer cargas.

Elija Junray Eléctrico

Fabricada en estricto cumplimiento de los estándares nacionales para componentes de alto y bajo voltaje, cada unidad se somete a rigurosas pruebas de sellado, conmutación y tensión soportada para garantizar un funcionamiento estable y seguro. Junray Electrical ofrece opciones de personalización funcional, lo que le permite adaptar un exclusivo interruptor de hexafluoruro de azufre FLN36 específicamente a los requisitos de su red en anillo, lo que garantiza un ajuste perfecto para sus unidades principales en anillo y cajas de derivación.

Estudio de caso de modernización

I. Descripción general del proyecto

Este proyecto implica la mejora y renovación de las antiguas unidades principales de anillo (RMU) de la red de distribución de 10 kV que prestan servicio a áreas residenciales locales y tiendas a pie de calle. Los interruptores seccionadores de carga heredados existentes, llenos de aceite y generadores de gas, habían estado en servicio durante mucho tiempo y padecían problemas como envejecimiento del aislamiento, ruidos de funcionamiento anormales, capacidades deficientes de extinción de arco, susceptibilidad a fallas inducidas por la humedad e incapacidad para cambiar de manera confiable bajo carga. Los problemas en el sitio incluyeron interferencias de interruptores, degradación del aislamiento, descargas parciales y seguimiento inducido por condensación dentro de los gabinetes. Estos problemas comprometieron la seguridad durante los cortes de mantenimiento, obstaculizaron el aislamiento efectivo de fallas, provocaron frecuentes interrupciones de energía no planificadas y resultaron en una baja confiabilidad del suministro y riesgos operativos significativos.

Para mejorar la estabilidad de la red de distribución, eliminar los riesgos de aislamiento asociados con los interruptores antiguos y respaldar las funciones de interconexión y seccionamiento de la red en anillo, las unidades fueron reemplazadas por interruptores de carga de tres posiciones en SF6 para interiores FLN36-12. Estos interruptores, que sirven como componente de control central de las RMU de 10 kV, permiten una conmutación segura de la corriente de carga, una conexión a tierra confiable y un aislamiento preciso, cumpliendo con los requisitos operativos de las configuraciones estándar de redes de anillo urbano.

II. Problemas previos a la modernización

Mal rendimiento del aislamiento y múltiples peligros: los interruptores heredados llenos de aceite y generadores de gas utilizaban medios aislantes obsoletos. El funcionamiento prolongado provocó absorción de humedad, envejecimiento y descargas parciales graves, lo que creó un alto riesgo de averías entre fases y fallos de cortocircuito interno.

Débil capacidad de conmutación de carga: La capacidad insuficiente de extinción de arco significaba que las corrientes de carga de conmutación a menudo causaban arcos y erosión de los contactos, lo que no cumplía con las demandas de las frecuentes operaciones de conmutación de la red en anillo.

Falta de estructura estandarizada de tres posiciones y mantenimiento inseguro: Las unidades carecían de funciones integradas de aislamiento y puesta a tierra; La conexión a tierra durante el mantenimiento no era confiable, lo que presentaba riesgos de mantenimiento activo o contacto accidental.

Enclavamiento mecánico inadecuado y riesgo de mal funcionamiento: la ausencia de funciones antimal funcionamiento creaba graves riesgos de seguridad, como cerrar el interruptor mientras estaba bajo carga o un funcionamiento incorrecto del interruptor de puesta a tierra.

Alta carga de trabajo de mantenimiento y tasa de fallas: se requirieron inspecciones periódicas de los niveles de aceite y el envejecimiento de los componentes generadores de gas; las piezas se desgastaban rápidamente, lo que generaba altos costos de operación y mantenimiento y una mala estabilidad del suministro de energía.

III. Plan de configuración del equipo

De acuerdo con los estándares de suministro de energía principal en anillo de la red de distribución urbana de 10 kV y las especificaciones de State Grid para equipos de distribución, las unidades principales en anillo (RMU) están equipadas uniformemente con interruptores de corte de carga de tres posiciones FLN36-12D SF6. Estos interruptores cuentan con una estructura integrada que combina funciones de cierre, apertura y conexión a tierra, junto con un completo sistema de enclavamiento mecánico. Diseñados para gabinetes RMU XGN15-12, cumplen con los requisitos para aplicaciones de seccionamiento, interconexión y fuente de alimentación de terminales.

Parámetros principales del equipo

Modelo de equipo: Interruptor de ruptura de carga SF6 de alto voltaje para interiores FLN36-12D

Tensión nominal: 12 kV (apto para redes de distribución de 10 kV)

Corriente nominal: 630 A (cumple con los requisitos de corriente de carga máxima para redes en anillo)

Medio de aislamiento: gas hexafluoruro de azufre (SF6) de alta pureza; Ofrece alta resistencia dieléctrica y excelente rendimiento de extinción de arco.

Diseño Estructural: Diseño integrado de tres posiciones (cierre, apertura/aislamiento y puesta a tierra)

Funciones operativas: conmutación de carga, aislamiento sin carga y conexión a tierra confiable para mantenimiento

Configuración de enclavamiento: Sistema de enclavamiento mecánico integral de "cinco prevenciones"; Evita cerrar el interruptor de puesta a tierra bajo carga, abrir el gabinete mientras está energizado y operaciones de conmutación accidentales.

Características operativas: Estructura completamente sellada, funcionamiento con ligera presión positiva, sin mantenimiento, resistente a la humedad y a la condensación.

IV. Aspectos destacados de la construcción y la aplicación

Aislamiento de gas SF6 con rendimiento dieléctrico superior: utiliza gas SF6 de alta pureza; Las capacidades de aislamiento y extinción de arco superan con creces las de los interruptores más antiguos llenos de aceite o generadores de gas, eliminando efectivamente los riesgos asociados con la humedad, la condensación y la fuga.

Diseño integrado de tres posiciones que garantiza la seguridad del mantenimiento: al abrir el interruptor se logra automáticamente el aislamiento; La conexión a tierra es confiable y visualmente verificable. La protección de puesta a tierra es totalmente efectiva durante el mantenimiento, eliminando riesgos de voltaje residual o trabajo bajo tensión accidental.

Enclavamiento mecánico de "cinco prevenciones" para un funcionamiento sin errores: el enclavamiento mecánico forzado incorporado con lógica rigurosa previene todos los errores operativos críticos a nivel físico.

Compatibilidad con conmutación de carga frecuente y red en anillo: el excelente rendimiento de extinción de arco admite la conmutación de carga de rutina y la transferencia de energía de la red en anillo, satisfaciendo las necesidades de despacho flexible de las redes de distribución urbana. Totalmente sellado, libre de mantenimiento y que requiere una operación y mantenimiento mínima: el gabinete presenta un diseño sellado con una ligera presión positiva y una tasa de fuga de gas extremadamente baja; no requiere reposición frecuente de gas ni desmontaje periódico para mantenimiento, lo que garantiza un funcionamiento estable a largo plazo.

V. Resultados operativos después de la modernización

Eliminación completa de los riesgos de aislamiento: el fuerte medio aislante SF6 previene problemas como descargas parciales, seguimiento causado por condensación y fallas entre fases, lo que garantiza que el nivel de aislamiento del equipo permanezca estable y conforme a largo plazo.

Conmutación de red en anillo flexible y confiable: la conmutación suave bajo carga sin formación de arcos ni erosión de contacto garantiza operaciones de transferencia de carga y despacho de red de distribución seguras y estables.

Procedimientos de mantenimiento seguros y estandarizados: un aislamiento de tres posiciones y un sistema de puesta a tierra confiable garantiza que las condiciones de mantenimiento cumplan plenamente con las normas de seguridad, eliminando los riesgos asociados con el trabajo con líneas vivas.

Equipos sin mantenimiento con índices de fallas extremadamente bajos: no se requiere mantenimiento de rutina ni reposición de gas después de la puesta en servicio; no hay degradación debido al envejecimiento y el equipo mantiene una tasa de integridad operativa del 100%.

Confiabilidad del suministro de energía significativamente mejorada: elimina los riesgos de interrupción causados ​​por defectos del equipo; permite un rápido aislamiento de fallas y una transferencia de carga eficiente, lo que reduce significativamente la duración de la interrupción del cliente y garantiza la aceptación exitosa según los criterios de estandarización de la red de distribución de State Grid.

VI. Resumen del caso

El interruptor seccionador de carga SF6 FLN36-12 es un componente estándar central para unidades principales en anillo (RMU) de 10 kV, subestaciones tipo caja, redes de distribución urbana y sistemas de distribución de energía residencial. Se utiliza principalmente para conmutación frecuente de cargas, seccionamiento e interconexión de líneas, aislamiento de fallas y puesta a tierra de mantenimiento. Las ventajas clave incluyen un aislamiento superior de SF6, un diseño integrado de tres posiciones, enclavamiento de "cinco prevenciones", una naturaleza libre de mantenimiento y capacidad de conmutación bajo carga. A diferencia de los disyuntores, los interruptores de carga manejan la conmutación y el aislamiento de carga normal en lugar de interrumpir fallas de cortocircuito, lo que los convierte en dispositivos de conmutación central seguros, estables y rentables dentro de los sistemas de distribución de energía de la red en anillo.
