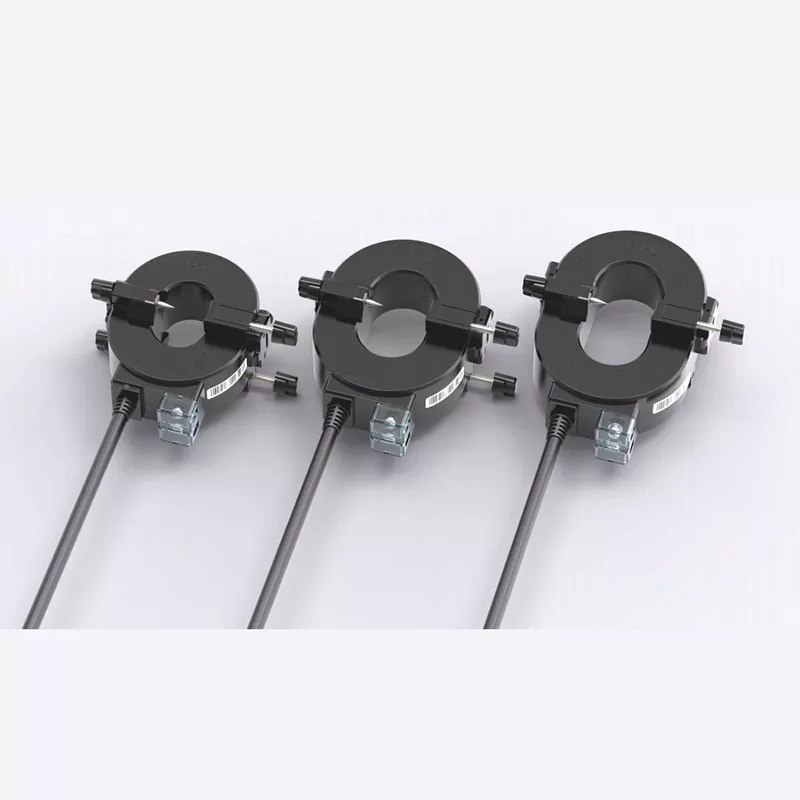

Transformador de corriente impermeable para exteriores CTHW9está diseñado para la adquisición de corriente confiable en sistemas de distribución de energía de bajo voltaje, especialmente donde la exposición al aire libre, las limitaciones de modernización y el funcionamiento continuo son preocupaciones importantes. Como fabricante y proveedor profesional de China,Electricidad Junraydesarrolla la serie CTHW9 con una estructura de núcleo dividido, un mecanismo de bloqueo simétrico de doble tornillo, un núcleo de acero al silicio de alta permeabilidad y protección IP65 para admitir un monitoreo preciso sin necesidad de desarmar el cable o apagar el sistema.
La creciente demanda de gestión inteligente de la electricidad ha hecho que la medición de corriente confiable sea esencial en instalaciones industriales, edificios comerciales, cajas de distribución exteriores y redes eléctricas inteligentes. Los transformadores de corriente tradicionales pueden resultar difíciles de instalar cuando los cables existentes no se pueden desconectar o cuando el equipo funciona continuamente.
El transformador de corriente impermeable para exteriores CTHW9 aborda estos desafíos a través de una estructura de instalación con abrazadera y una construcción resistente a la intemperie. Sus múltiples opciones de apertura admiten cables de bajo voltaje de diferentes diámetros, mientras que el núcleo de acero al silicio de grano orientado de alta permeabilidad ayuda a proporcionar una adquisición de corriente estable. Dependiendo de la configuración, el transformador puede admitir aplicaciones de medición con precisión Clase 0,5 o Clase 1 o personalizarse para detección de corriente residual de secuencia cero.
Un transformador de corriente, comúnmente llamado CT, convierte la corriente que fluye a través de un conductor primario en una señal secundaria mensurable que puede ser utilizada por medidores, sistemas de monitoreo, equipos de protección y plataformas inteligentes de administración de energía.
ElTransformador de corriente impermeable para exteriores CTHW9está desarrollado específicamente para aplicaciones de monitoreo y modernización de cables de bajo voltaje. A diferencia de los CT de orificio pasante convencionales que pueden requerir la desconexión del cable o una modificación sustancial, su construcción de núcleo dividido permite abrir el dispositivo, colocarlo alrededor de un cable existente y cerrarlo de forma segura.
Esto lo hace particularmente valioso cuando la infraestructura eléctrica debe permanecer operativa. Por lo tanto, las líneas de producción industrial, las instalaciones comerciales, los centros logísticos y los sistemas de distribución al aire libre pueden introducir puntos de monitoreo de corriente adicionales con sustancialmente menos interrupciones.
Según la información del producto de Junray Electrical, la serie CTHW9 está diseñada para aplicaciones que incluyen medición de distribución de energía de bajo voltaje, monitoreo del consumo de energía, protección de corriente residual, monitoreo de energía de seguridad contra incendios y sistemas inteligentes de distribución de energía.
El CTHW9 utiliza un mecanismo de bloqueo simétrico de doble tornillo. Durante la instalación, los dos lados se pueden apretar alternativamente, lo que ayuda a distribuir la fuerza mecánica de manera uniforme en toda la carcasa del transformador.
Este diseño promueve un contacto cercano en la interfaz central y reduce posibles problemas de alineación. Los pasadores de bloqueo también ayudan a evitar que el transformador se deslice o gire alrededor del cable, lo cual es particularmente útil en entornos sujetos a vibraciones de motores, ventiladores y otros equipos.
Los diferentes sistemas eléctricos utilizan diferentes diámetros de cable, por lo que un TC de talla única rara vez resulta práctico. La serie CTHW9 proporciona diferentes tamaños de apertura interna para combinar diferentes cables de bajo voltaje.
El transformador utiliza un núcleo de acero al silicio de grano orientado con alta permeabilidad magnética y baja pérdida magnética. Esto admite un amplio rango operativo lineal y ayuda a mantener un rendimiento de medición estable en entornos donde puede haber interferencias electromagnéticas.
Para aplicaciones de medición, el CTHW9 se puede configurar para adquisición de corriente Clase 0,5 o Clase 1. Para proyectos orientados a la protección, también se puede personalizar como transformador de corriente de secuencia cero para detección de corriente residual.
Los equipos eléctricos para exteriores deben resistir la humedad, el polvo, los cambios de temperatura y la exposición ambiental a largo plazo. El CTHW9 utiliza plástico de ingeniería ignífugo de alta resistencia para su carcasa y encapsulado interno de resina epoxi al vacío.
La estructura resultante con clasificación IP65 brinda protección contra la entrada de polvo y chorros de agua, lo que ayuda a que el transformador funcione de manera confiable en cajas de distribución exteriores, plantas industriales, túneles subterráneos de servicios públicos y pozos eléctricos húmedos.
El CTHW9 también incorpora varios detalles orientados a la instalación:
Al comprar un transformador de corriente, los ingenieros eléctricos deben evaluar más que la corriente nominal. El tamaño de la apertura, la precisión, la función prevista, el entorno de instalación y la configuración secundaria afectan si un CT es apropiado para un proyecto específico.
| Artículo | Características del CTHW9 | Valor de aplicación típico |
|---|---|---|
| Tipo de producto | Transformador de corriente de núcleo dividido impermeable para exteriores | Monitoreo de cables de baja tensión |
| Rango actual | Aprox. 5A–4000A, según el modelo | Circuitos de corriente pequeña a alta |
| Exactitud | Clase 0,5 o Clase 1 para configuraciones de medición | Monitoreo y medición de energía. |
| Material del núcleo | Acero al silicio de grano orientado | Rendimiento magnético estable |
| Clasificación de protección | IP65 | Ambientes exteriores y húmedos |
| Instalación | Diseño de abrazadera de núcleo dividido | Modernización del sistema existente |
| Personalización | Parámetros de relación, apertura, salida y secuencia cero | Requisitos específicos del proyecto |
Debido a que los parámetros eléctricos exactos dependen del modelo y la aplicación seleccionados, los compradores deben confirmar la relación de corriente requerida, el diámetro exterior del cable, la salida secundaria, la clase de precisión y los requisitos de protección antes de realizar un pedido.
La combinación de instalación de núcleo dividido y protección ambiental hace que el CTHW9 sea adecuado para una amplia gama de escenarios de monitoreo de energía.
Las fábricas y edificios comerciales más antiguos pueden tener sistemas de distribución en funcionamiento sin suficiente submedición. La instalación de CT adicionales puede proporcionar datos de corriente a nivel de circuito sin modificaciones importantes en los cables existentes.
Las líneas de producción, compresores de aire, equipos de servicios públicos y otras cargas eléctricas grandes se pueden monitorear individualmente. Los datos actuales pueden respaldar las estadísticas energéticas, el análisis de carga y las mejoras en la eficiencia energética.
Cuando se configura como un transformador de corriente de secuencia cero, el dispositivo puede detectar corriente residual y trabajar con equipos de protección contra fugas. Esto lo hace útil para el monitoreo de seguridad eléctrica.
Los circuitos de energía de seguridad contra incendios requieren un monitoreo confiable de las condiciones de funcionamiento. CTHW9 se puede incorporar a arquitecturas de monitoreo que rastrean la corriente y la corriente residual en circuitos de distribución relevantes.
Los transformadores de corriente son componentes de detección fundamentales para los sistemas de energía digitales. Las señales de medición CTHW9 se pueden integrar con plataformas de monitoreo de energía y terminales IoT para respaldar la recopilación remota de datos, el análisis de tendencias y la detección temprana de fallas.
La estructura de núcleo dividido está destinada a simplificar la instalación en campo, pero el trabajo eléctrico siempre debe ser realizado por personal debidamente calificado siguiendo los procedimientos de seguridad aplicables.
Un requisito de seguridad importante es que el circuito secundario de un transformador de corriente no debe dejarse en circuito abierto mientras el circuito primario está energizado. Un alto voltaje inducido puede crear graves riesgos de seguridad. Por lo tanto, se deben seguir procedimientos apropiados de prueba y cortocircuito del CT durante la instalación y el mantenimiento.
Para los ingenieros y equipos de adquisiciones que comparan proveedores de transformadores de corriente, se deben verificar los siguientes factores antes de seleccionar un modelo:
un profesionalFabricante de transformadores de corriente de ChinaTambién debería poder proporcionar asistencia técnica para la selección en lugar de simplemente suministrar un componente estándar.
Un proyecto de modernización de un parque logístico inteligente en Xiaoshan, Hangzhou, demuestra el valor de la tecnología de detección de corriente de núcleo dividido en una instalación operativa. El sitio contenía 172 circuitos de distribución de bajo voltaje y tenía costos de electricidad anuales que superaban los 3,2 millones de RMB. Debido a que las operaciones de la cadena de frío y la clasificación automatizada no podían tolerar cortes prolongados, los métodos tradicionales de modernización de desconexión de cables no eran prácticos.
El proyecto utilizó transformadores de corriente de núcleo dividido para establecer un monitoreo a nivel de circuito sin interrumpir la energía. El sistema resultante apoyó la contabilidad de electricidad zonal, alertas de carga anormal y análisis de consumo de energía.
| Factor de proyecto | Resultado informado |
|---|---|
| Puntos de Monitoreo | 172 circuitos de baja tensión |
| Tiempo promedio de instalación | Aproximadamente 8 minutos por unidad |
| Reducción de costos de modernización | Aproximadamente 35% |
| Ahorro de energía mensual | Aproximadamente 18.000 kWh |
| Ahorros anuales proyectados en costos de electricidad | Más de 200.000 RMB |
| Integridad del CT posterior a la modernización | 100% a partir de julio de 2026 |
El proyecto ilustra un principio importante: para una instalación operativa, el valor de un transformador de corriente no se limita a la precisión de la medición. La eficiencia de la instalación, la continuidad del sistema, la adaptabilidad del espacio, la protección ambiental y la compatibilidad con plataformas de monitoreo inteligentes pueden influir en el valor total del proyecto.
Para los equipos de monitoreo eléctrico, una calidad de fabricación constante es esencial porque los errores de medición o los problemas de aislamiento pueden afectar las funciones de monitoreo y protección posteriores.
Electricidad Junray afirma que su serie CTHW9 se somete a pruebas antes del envío, incluida la calibración de precisión, pruebas de tensión soportada de frecuencia industrial y comprobaciones de rendimiento del aislamiento. La empresa también ofrece personalización para relaciones de corriente, dimensiones de apertura, configuraciones de salida y parámetros de secuencia cero.
El producto cuenta con el respaldo de un equipo técnico profesional para la selección de modelos y asistencia técnica posventa, y la garantía del producto indicada es de un año. Estos factores pueden ser particularmente valiosos para los contratistas y distribuidores de ingeniería que compran transformadores de corriente para múltiples configuraciones de proyectos.
El CTHW9 combina una carcasa de plástico de ingeniería ignífugo con un revestimiento de resina epoxi al vacío y una clasificación de protección IP65. Su construcción sellada ayuda a proteger los componentes internos del polvo, la humedad y la corrosión en instalaciones exteriores adecuadas.
No. Su estructura de núcleo dividido está diseñada para sujetarse alrededor de un cable de bajo voltaje existente, lo que puede simplificar significativamente los proyectos de modernización donde no es deseable cortar el cable o una interrupción prolongada del suministro eléctrico.
Dependiendo del modelo y la configuración seleccionados, la serie está diseñada para aplicaciones de adquisición de corriente que van desde aproximadamente 5 A a 4000 A. Se debe seleccionar la relación correcta de acuerdo con los requisitos reales del circuito.
Sí. El producto se puede personalizar como un transformador de corriente de secuencia cero para la detección de corriente residual y se puede combinar con un equipo de monitoreo de seguridad contra incendios o protección contra fugas adecuado.
Mida el diámetro exterior real del cable y seleccione una abertura que permita que el cable se asiente correctamente dentro del CT sin espacio excesivo ni interferencias mecánicas. Para una selección específica del proyecto, consulte al fabricante con las dimensiones del cable y los requisitos actuales.
Sí. Junray Electrical afirma que las relaciones de corriente, los tamaños de apertura, las configuraciones de salida y los parámetros de secuencia cero se pueden personalizar según los requisitos del proyecto.
ElTransformador de corriente impermeable para exteriores CTHW9Combina instalación de núcleo dividido, bloqueo simétrico de doble tornillo, tecnología de núcleo magnético de alta permeabilidad, protección IP65 y opciones de configuración flexibles para abordar los desafíos prácticos del monitoreo moderno de energía de bajo voltaje. Su capacidad para respaldar proyectos de modernización sin desarmar cables lo hace especialmente relevante para instalaciones industriales, edificios comerciales, sistemas de distribución al aire libre, proyectos de gestión de energía y aplicaciones de energía inteligente.
Para compradores que buscan un confiableProveedor, fabricante o fábrica de ChinaPara soluciones personalizadas de transformadores de corriente, Junray Electrical puede proporcionar orientación para la selección de productos y personalización orientada al proyecto. Si está planeando un nuevo sistema de monitoreo de energía o actualizando una red de distribución existente,contáctanoscon su relación de corriente, diámetro del cable, requisitos de precisión, entorno de instalación y escenario de aplicación para recibir una solución CTHW9 adecuada y soporte técnico profesional.
