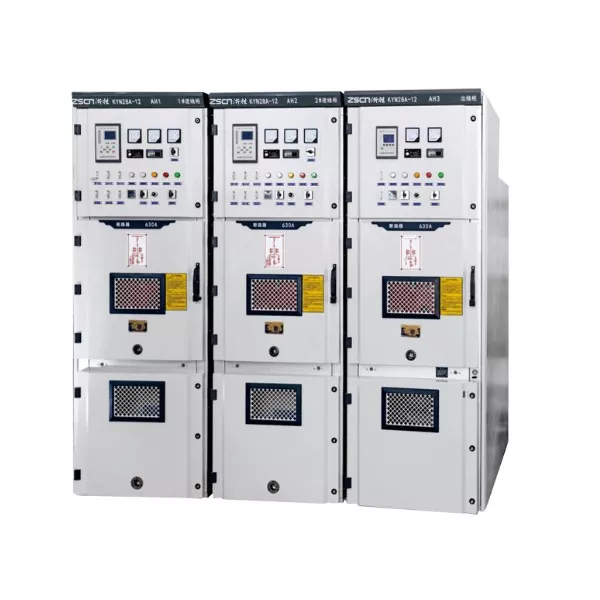

El tablero de distribución con gabinete metálico de CA KYN28-24 es un tablero de distribución con gabinete metálico extraíble y blindado especialmente desarrollado por Junray Electrical para la red eléctrica de 20 kV. Supera la limitación de los gabinetes tradicionales de montaje medio de 12 kV que no se pueden adaptar al sistema de voltaje de 20 kV. Con un voltaje nominal de 24 kV como parámetro principal, crea una solución de distribución de energía trifásica de CA de 50 Hz para interiores, profesional y confiable. El equipo adopta una estructura de carro de mano de montaje mediano y el cuerpo del gabinete está procesado con precisión a partir de placas de acero de zinc aluminizado. La estructura general está dividida en cuatro compartimentos independientes: cámara de barras, cámara de disyuntores, cámara de cables y cámara de instrumentos. Cada área está físicamente aislada, lo que garantiza la estabilidad del funcionamiento de alta tensión desde la perspectiva estructural. Como equipo de distribución de energía dedicado para la red eléctrica de 20 kV, su diseño y fabricación cumplen totalmente con los estrictos estándares de los escenarios de distribución de energía de alto voltaje. Desde la configuración del aislamiento, el rendimiento de la protección hasta los enclavamientos de seguridad, todos están personalizados de acuerdo con los requisitos del sistema de 20 kV, lo que lo convierte en el equipo de distribución de energía estándar para subestaciones de 20 kV y grandes proyectos industriales.
|
Tensión nominal |
CA 24KV |
|
Frecuencia nominal |
50Hz |
|
Corriente nominal |
630A~4000A |
|
Corriente nominal de resistencia de corta duración |
31,5kA/40kA/50KA |
|
Clase de protección |
Estructura IP5X |
|
Método de instalación de estructura extraíble montada en el centro |
De pie |
El equipo tiene un voltaje nominal de 24 kV CA, que puede manejar de manera estable la demanda de transmisión de alto voltaje de una red eléctrica de 20 kV. En comparación con el gabinete de montaje intermedio convencional de 12 kV, el nivel de voltaje se ha duplicado, resolviendo por completo el problema central de que los equipos comunes no pueden adaptarse a la red eléctrica de 20 kV y cumpliendo con los requisitos de distribución y control de energía en escenarios de alto voltaje. Combinado con los componentes de aislamiento dedicados de 24 kV y las barras colectoras de cobre engrosadas, el rendimiento del aislamiento y la capacidad de transporte de corriente se mejoran simultáneamente, lo que garantiza el funcionamiento seguro a largo plazo del circuito de alto voltaje.
El gabinete del tablero de distribución con gabinete metálico de CA KYN28-24 tiene un nivel de protección de IP5X, que es superior al estándar IP4X comúnmente adoptado por los gabinetes de montaje intermedio de 12 kV. Puede bloquear completamente la intrusión de polvo y resistir la erosión por humedad ambiental. La estructura del gabinete completamente sellada combinada con componentes de sellado dedicados aún puede proteger los componentes internos de alto voltaje de interferencias externas en ambientes industriales polvorientos y de alta humedad, subestaciones al aire libre, etc., manteniendo un aislamiento estable y un rendimiento de conductividad, y extendiendo la vida útil del equipo.
La corriente nominal soportada de corta duración cubre tres niveles: 31,5 kA, 40 kA y 50 kA. Puede soportar el impacto más alto de corriente de cortocircuito de 50 kA, superando con creces los estándares de tolerancia de los equipos ordinarios de 12 kV. Cuando una red eléctrica tiene una falla de cortocircuito, puede soportar rápidamente la gran corriente instantánea, evitando la deformación del gabinete, la falla del aislamiento y otros problemas, asegurando la integridad del equipo durante fallas de la red eléctrica y brindando un soporte confiable para la protección del sistema eléctrico.
Está equipado con enclavamientos duales mecánicos y eléctricos para lograr cinco funciones preventivas: impedir el tirón del carro con carga, evitar el disparo y cierre incorrecto del disyuntor, impedir el cierre del interruptor de puesta a tierra con energía, impedir el ingreso de energía a los compartimentos activos y evitar el cierre del disyuntor cuando el interruptor de puesta a tierra está cerrado. Esto elimina el riesgo de funcionamiento incorrecto desde la raíz y garantiza la seguridad del personal de mantenimiento. El carro de mano montado en el medio se puede retirar de forma independiente y el mantenimiento de un solo circuito no requiere que se apague todo el sistema, lo que permite un mantenimiento continuo y es adecuado para escenarios con requisitos extremadamente altos de continuidad de energía.
Como líneas principales de entrada y salida y equipo de medición de una subestación de red eléctrica de 20 kV, asume las tareas de recibir, distribuir y controlar energía eléctrica de alto voltaje, cumpliendo con los requisitos de distribución de energía estable del lado de alto voltaje de la subestación.
Adecuado para el sistema principal de distribución de energía de 20 kV de grandes parques industriales, brinda soporte de energía de alto voltaje para múltiples fábricas y talleres dentro del parque, garantizando un suministro de energía continuo y un control seguro para la producción industrial.
Distribución de energía para centros de datos de gran tamaño
El tablero de distribución con gabinete metálico de CA KYN28-24 se puede aplicar a la distribución de energía de alto voltaje de 20 kV de centros de datos IDC de gran tamaño, cumpliendo con los requisitos de suministro de energía ininterrumpida de los centros de datos y proporcionando energía de alto voltaje confiable para cargas centrales como clústeres de servidores y sistemas de enfriamiento.
Sirve proyectos de distribución de energía de 20 kV para grandes proyectos de infraestructura, como aeropuertos, centros ferroviarios de alta velocidad y grandes recintos, y es adecuado para las demandas de energía de alto voltaje durante las fases de construcción y operación de los proyectos, lo que garantiza el funcionamiento estable del sistema eléctrico.
Proporcionar soluciones de distribución de energía de nivel de 20 kV para fábricas con requisitos de alto voltaje, como la fabricación de acero, productos químicos y electrónica, cumpliendo con los requisitos de suministro de energía y protección para grandes equipos de producción y motores de alto voltaje.
Junray Electrical es una fábrica y proveedor profesional de tableros de distribución con gabinete metálico de CA KYN28-24 en China. Hemos estado profundamente comprometidos con la investigación y fabricación de equipos de distribución de energía de alto voltaje durante muchos años y poseemos un completo sistema de investigación, producción e inspección de calidad de productos. El producto KYN28-24 sigue estándares nacionales e internacionales como IEC298 y GB3906 en todo su proceso de diseño y producción. Los componentes principales se seleccionan de marcas de alta calidad de la industria. Cada dispositivo se somete a pruebas estrictas, como tensión soportada, aislamiento y enclavamiento, antes de salir de fábrica para garantizar el cumplimiento del rendimiento. Contamos con un equipo técnico profesional que puede brindar soluciones personalizadas basadas en las necesidades reales de la red eléctrica de 20kV del cliente. Al mismo tiempo, ofrecemos un servicio de ciclo completo que cubre instalación y puesta en servicio, capacitación en operación y mantenimiento y reparación posventa.
1. ¿Puede KYN28-24 reemplazar directamente el tablero de distribución de montaje medio de 12 kV?
El voltaje nominal del KYN28-24 es de 24 kV, diseñado específicamente para una red eléctrica de 20 kV. Sus parámetros de aislamiento y estructura del gabinete son todos adecuados para niveles de alto voltaje. La aparamenta de montaje medio de 12 kV solo se aplica a redes eléctricas de 12 kV o menos. Los niveles de voltaje no coinciden y no se pueden usar indistintamente.
2. ¿Qué condiciones ambientales específicas puede soportar el tablero de distribución en gabinete metálico de CA KYN28-24 con nivel de protección IP5X?
La protección IP5X puede evitar completamente la entrada de polvo y también resistir chorros de agua a baja presión desde todas las direcciones. Es adecuado para talleres industriales polvorientos y con mucha humedad, subestaciones exteriores, salas de distribución subterráneas, etc., y no se requieren instalaciones de protección adicionales.
3. ¿Cuáles son las ventajas de la estructura de carro de mano intermedio para mantenimiento?
El carro se puede retirar de forma independiente. En caso de falla de un solo circuito, solo es necesario retirar el carro de mano correspondiente para su mantenimiento, mientras los demás circuitos continúan funcionando. Esto permite el mantenimiento sin cortes de energía, lo que reduce significativamente el tiempo de inactividad y es adecuado para escenarios como hospitales, centros de datos y tránsito ferroviario donde no se permiten cortes de energía.
4. ¿Cuál es el rango de corriente nominal que puede admitir este producto?
La corriente nominal del equipo cubre de 630A a 4000A. Puede elegir la especificación actual correspondiente según los requisitos de carga del cliente, satisfaciendo las diferentes demandas actuales que van desde pequeñas distribuciones de energía hasta grandes proyectos industriales.
Este proyecto implica la construcción de un nuevo sistema de distribución de energía de alta tensión de 20kV para una base de producción industrial a gran escala especializada en nuevos materiales. La instalación alberga líneas de producción de servicio pesado con equipos de trituración, molienda y secado a gran escala impulsados por variadores de frecuencia (VFD), lo que crea condiciones operativas de carga alta y de choque. La red regional utiliza un estándar de distribución de 20 kV (distinto del convencional de 10 kV); El equipo originalmente planeado para la clase de 12 kV carecía de capacidad de resistencia a la tensión y márgenes de aislamiento suficientes, por lo que no cumplía con los requisitos de protección contra sobretensiones del sistema y funcionamiento seguro.
Para adaptarse al nivel de voltaje de 20 kV, mejorar el aislamiento del sistema y resistir el polvo industrial y las condiciones de sobrevoltaje, el proyecto utiliza tableros de alto voltaje extraíbles y revestidos de metal KYN28-24 en toda la subestación. Estas unidades sirven como equipo central para las principales líneas entrantes, conexiones de bus, alimentadores de energía y protección de transformadores, lo que garantiza una producción continua de servicio pesado en toda la instalación.
Desajuste de niveles de voltaje: la red regional opera a 20 kV; Los gabinetes KYN28-12 estándar carecen de la clasificación de tensión soportada necesaria, lo que presenta riesgos de ruptura dieléctrica y descargas disruptivas y, por lo tanto, son estrictamente inadecuados.
Sobretensión industrial frecuente: los arranques y paradas frecuentes de motores grandes y la conmutación de VFD generan altas sobretensiones operativas, lo que exige márgenes de aislamiento excepcionales.
Entorno hostil del sitio: Los altos niveles de polvo en los talleres de producción y las importantes fluctuaciones de temperatura diurnas hacen que los gabinetes estándar sean propensos a la acumulación de polvo, a la formación de marcas en la superficie y al envejecimiento acelerado del aislamiento.
Requisitos de alta confiabilidad: las líneas de producción funcionan continuamente (24 horas al día, 7 días a la semana) sin permitir cortes de energía generalizados; un diseño extraíble es esencial para un rápido mantenimiento y reemplazo de componentes.
Alta precisión en la protección de relés: los equipos de servicio pesado imponen requisitos estrictos en materia de protección contra cortocircuitos, protección contra sobrecargas y sensibilidad de las operaciones de disparo instantáneo.
De acuerdo con los estándares de red de 20 kV y las condiciones de operación industrial de servicio pesado, la sala de distribución de alto voltaje está equipada uniformemente con tableros de distribución extraíbles y revestidos de metal KYN28-24. Las unidades cuentan con disyuntores de vacío, relés de protección inteligentes basados en microprocesadores, mecanismos operativos eléctricos y canales de alivio de presión independientes, que cumplen con estrictos requisitos de aislamiento, capacidad de resistencia a la tensión y seguridad. Especificaciones clave del equipo
Modelo: Tablero de distribución con gabinete metálico de CA extraíble y blindado KYN28-24
Tensión nominal: 24 kV (compatible con sistemas de distribución de 20 kV)
Nivel de aislamiento nominal: Tensión soportada de frecuencia de alimentación 65 kV; tensión soportada al impulso del rayo 125 kV; margen de aislamiento significativamente mayor que el de una aparamenta de 12 kV
Corriente nominal: 1250A/1600A
Corriente soportada de corta duración: 25kA/4s
Estructura del gabinete: Revestido de metal, completamente cerrado, con cuatro compartimentos separados independientemente (barra colectora, disyuntor, cables y compartimentos de instrumentos)
Modo de operación: Tipo camión extraíble; presenta tres posiciones: Servicio, Prueba y Aislado
Características de seguridad: Enclavamiento doble mecánico y eléctrico; Sistema de enclavamiento "Five-Prevention" para evitar errores operativos; canales de alivio de presión independientes
Clasificación de protección: IP4X (a prueba de polvo y objetos extraños); adecuado para entornos industriales hostiles
Alto aislamiento para redes de 20 kV: La clasificación de alto voltaje soportado de 24 kV resuelve problemas relacionados con la sobretensión y el aislamiento insuficiente en sistemas de 20 kV, previniendo eficazmente accidentes por descargas disruptivas y averías.
Estructura segura y separada independientemente: Los compartimentos funcionales están completamente aislados; una falla en un solo circuito no se propagará a la barra colectora ni a los gabinetes adyacentes, lo que mantiene controlable el alcance de la falla.
Reemplazo rápido del camión: el camión del disyuntor se puede retirar y reemplazar con uno de repuesto; las reparaciones de emergencia no requieren cortes de energía prolongados, lo que garantiza el funcionamiento continuo de la línea de producción.
Enclavamiento integral de "cinco prevenciones": previene eficazmente accidentes eléctricos críticos, como apertura/cierre incorrecto, cierre con el interruptor de conexión a tierra activado o apertura de la puerta mientras está activa, lo que garantiza una alta seguridad durante la operación y el mantenimiento.
Adecuado para condiciones industriales polvorientas: la estructura del gabinete completamente cerrada resiste eficazmente el polvo y la condensación al tiempo que previene el envejecimiento del aislamiento, lo que garantiza un funcionamiento estable a largo plazo.
Aislamiento estable y confiable: El diseño de alta tensión soportada de 24 kV se adapta perfectamente a la red de 20 kV de la planta y a las sobretensiones de conmutación industrial; No se han producido descargas eléctricas, averías ni fallos de aislamiento desde la puesta en servicio.
Fuerte capacidad de aislamiento de fallas: la estructura del compartimiento independiente evita por completo la propagación de fallas; las operaciones de protección son precisas, sin casos de disparos no deseados o fallos de disparo. Eficiencia de mantenimiento significativamente mejorada: presenta un diseño tipo camión extraíble que permite un reemplazo rápido con una unidad de repuesto, lo que reduce el tiempo de inactividad por mantenimiento en más de un 80 %.
Vida útil prolongada del equipo: la construcción a prueba de polvo, humedad y envejecimiento garantiza la idoneidad para entornos industriales hostiles y da como resultado una tasa de fallas extremadamente baja.
Admite una producción continua de servicio pesado: maneja de manera confiable las cargas de equipos de accionamiento de frecuencia variable (VFD) de alto impacto y trabajo pesado en toda la instalación, lo que garantiza un suministro de energía ininterrumpida las 24 horas para la producción.
El tablero de distribución de alto voltaje KYN28-24 es un modelo premium diseñado específicamente para sistemas de distribución de energía de 20 kV, sitios industriales de servicio pesado y condiciones de operación de alto sobrevoltaje. En comparación con el tablero de distribución estándar de 12 kV, ofrece márgenes de aislamiento superiores, clasificaciones de tensión soportada más altas, robusta resistencia a sobretensiones, enclavamiento de seguridad integral y facilidad de mantenimiento. Resuelve eficazmente problemas críticos asociados con proyectos industriales de 20 kV, como desajustes en los niveles de voltaje, aislamiento insuficiente y altas tasas de falla, lo que lo convierte en la opción estándar preferida para sistemas de distribución de 20 kV en sectores que incluyen nuevos materiales, productos químicos, minería y parques industriales a gran escala.
