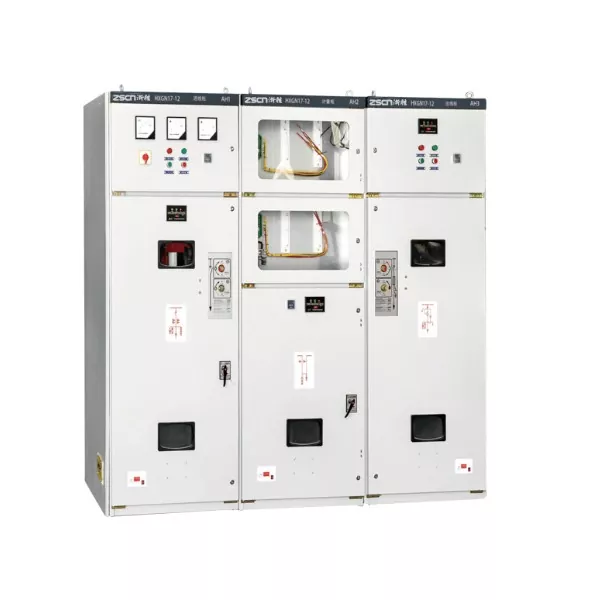

Unidad principal de anillo encerrada en metal HXGN17-12

En muchos escenarios de distribución de redes en anillo pequeñas de 10 kV, la confiabilidad del equipo es extremadamente exigente. Sin embargo, el rendimiento de los gabinetes de red en anillo HXGN ordinarios es insuficiente y su estabilidad operativa es deficiente, lo que dificulta cumplir con los requisitos de suministro de energía de tales escenarios. En algunos casos, es necesario instalar gabinetes de red en anillo en subestaciones tipo caja. Los gabinetes de red en anillo ordinarios son demasiado grandes y tienen poca adaptabilidad, lo que hace imposible una implementación flexible. La unidad principal de anillo encerrada en metal HXGN17-12 aborda precisamente este problema. Basado en el HXGN ordinario, se ha actualizado integralmente, teniendo en cuenta la confiabilidad, la compacidad y la adaptabilidad, y se ha convertido en una solución mejorada exclusiva para la distribución de redes en anillo pequeñas de 10 kV de alta gama.

Tres mejoras importantes

La unidad principal de anillo encerrada en metal HXGN17-12 es una versión mejorada del HXGN normal. Cada ventaja está optimizada para cumplir con los requisitos principales de la distribución de energía en redes de anillo pequeño.

Estructura mejorada, operación más estable y confiable: Al adoptar una estructura de caja mejorada, en comparación con el gabinete de red en anillo HXGN ordinario, el diseño estructural es más razonable, el diseño de los componentes internos se optimiza, lo que reduce los riesgos operativos, la tasa de fallas se reduce significativamente, no se requiere mantenimiento frecuente, adaptándose perfectamente a los requisitos de alta confiabilidad de los escenarios de redes en anillo pequeñas de 10 kV, capaz de una operación estable a largo plazo y garantiza un suministro de energía continuo.

Interruptor de carga SF6, rendimiento superior de extinción de arco: Equipado con un interruptor de carga SF6 maduro, que utiliza gas SF6 como aislamiento y medio de extinción de arco, la capacidad de extinción de arco supera con creces la de los interruptores de vacío ordinarios, con velocidad de ruptura rápida, energía de arco pequeña, ligera erosión de contacto, operación más confiable, que satisface mejor las necesidades reales de la distribución de red de anillo pequeña de 10 kV y también tiene la característica de estar libre de mantenimiento a largo plazo, lo que reduce los costos posteriores de operación y mantenimiento.

Protección de enclavamiento de cinco prevenciones, operación más segura: Equipado con un dispositivo de enclavamiento de cinco prevenciones dedicado, que sigue estrictamente los requisitos de seguridad de las "cinco prevenciones", evitando por completo operaciones incorrectas como operación de carga, contacto accidental con piezas vivas, etc., no solo garantiza la seguridad personal del personal de mantenimiento, sino que también evita fallas de equipos y cortes de energía causados ​​por operaciones incorrectas, construyendo integralmente una barrera de seguridad de operación de alto voltaje de 10 kV.

Especificaciones técnicas

Los escenarios de aplicación cubren varios sistemas de distribución de energía de red en anillo de 10 kV a pequeña escala y de alta gama.

Con alta confiabilidad, tamaño compacto y amplia adaptabilidad, la unidad principal en anillo con gabinete metálico HXGN17-12 se usa ampliamente en varios escenarios de distribución de energía de redes en anillo de 10 kV a pequeña escala con requisitos de alta confiabilidad. También se puede instalar de manera flexible en subestaciones tipo caja y tiene una adaptabilidad extremadamente fuerte. En escenarios de distribución de energía en áreas residenciales, es adecuado para la distribución de energía en red en anillo de 10 kV en áreas residenciales con requisitos de alta confiabilidad, lo que garantiza un suministro eléctrico estable para los residentes. En escenarios de fábricas pequeñas, es adecuado para la distribución de energía de red en anillo de 10 kV en fábricas pequeñas, cumpliendo con los requisitos de suministro de energía estable para la producción. En escenarios de subestaciones pequeñas, es adecuado para la distribución de energía en red en anillo de 10 kV de pequeñas subestaciones de 10 kV, con operación estable y mantenimiento conveniente. En escenarios de proyectos de infraestructura pequeños, es adecuado para la distribución de energía de red en anillo de 10 kV de proyectos de infraestructura pequeños, ya que es duradero, confiable y altamente adaptable.

Seguro de calidad

Junray Electrical, como fabricante, proveedor y fábrica profesional en China, sigue estrictamente el estándar nacional de la unidad principal de anillo HXGN17-12. Cada unidad principal de anillo encerrada en metal HXGN17-12 se somete a rigurosas pruebas estructurales, pruebas de tensión soportada y pruebas de enclavamiento para garantizar un funcionamiento estable y seguro y garantizar la calidad. Ofrecemos personalización de unidades y personalización de funciones. Basándonos en el pequeño plan de distribución de la red en anillo de 10 kV del cliente, podemos adaptar un gabinete exclusivo para satisfacer perfectamente las necesidades reales. Ya sea para la licitación del proyecto o la aceptación de ingeniería, se puede aprobar con éxito. El proceso es maduro y duradero, lo que hace que la adquisición sea más conveniente y el uso más tranquilizador.

Descripción general del proyecto

Este proyecto implica la mejora y renovación del sistema de distribución de energía de 10kV para un grupo de pequeñas y medianas empresas (PYME) dentro de un parque industrial. El parque comprende múltiples edificios de fábricas estándar, talleres de investigación y desarrollo y cargas de servicios públicos asociados; la carga eléctrica se dispersa a través de numerosos circuitos derivados, lo que requiere una configuración de fuente de alimentación de red en anillo de múltiples segmentos. La antigua aparamenta existente sufría degradación del aislamiento, diseño estructural rudimentario, falta de mecanismos de enclavamiento confiables de "cinco prevenciones" y la incapacidad de facilitar la interconexión flexible de la red en anillo. Estos problemas provocaron grandes cortes de energía durante el mantenimiento y una baja confiabilidad del suministro, lo que afectó gravemente las operaciones de producción normales de las empresas.

El proyecto implica reemplazar todos los tableros de distribución de alto voltaje con unidades principales de anillo (RMU) interiores con gabinete metálico HXGN17-12. Estas unidades atenderán líneas de entrada de 10kV, interconexión seccional, derivación de carga y alimentación de terminales para subestaciones tipo caja. Esta configuración establece una estructura de red de distribución confiable que presenta múltiples segmentos e interconexiones, cumpliendo así con los requisitos del parque en cuanto a expansión de capacidad, aislamiento de mantenimiento y transferencia de energía ininterrumpida.

Problemas previos a la renovación

Peligros de seguridad importantes asociados con el envejecimiento de los tableros de distribución: los gabinetes de tipo fijo más antiguos carecían de un enclavamiento integral de "cinco prevenciones", lo que los hacía propensos a errores operativos; La degradación del aislamiento y la acumulación de polvo provocaron rastreos y descargas eléctricas, provocando tropezones durante las tormentas eléctricas.

Incapacidad para proporcionar un suministro de energía de red en anillo flexible: los equipos existentes carecían de capacidades confiables de interconexión y seccionamiento; Las fallas requirieron el cierre total de la línea, lo que resultó en pérdidas sustanciales de producción para las empresas del parque.

Dificultad en la expansión del circuito: La estructura fija de los gabinetes antiguos impidió la adición de nuevos circuitos derivados, lo que no cumplió con las crecientes demandas de energía de las nuevas empresas que ingresaban al parque.

Mantenimiento y operaciones engorrosos: la falta de compartimentos funcionales independientes significó que el mantenimiento requiriera cortes de energía a gran escala, lo que resultó en altos riesgos operativos y baja eficiencia en las reparaciones de emergencia.

Bajo índice de protección: dado el entorno complejo y los altos niveles de polvo que rodean los edificios de la fábrica, los gabinetes estándar ofrecían poca resistencia al polvo y la humedad, lo que generaba una alta tasa de fallas en el equipo.

Plan de configuración del equipo

Para abordar las características de distribución del parque industrial, específicamente la necesidad de múltiples sucursales, interconexión de redes en anillo y expansión frecuente de capacidad, el proyecto adopta unidades principales en anillo (RMU) con gabinete metálico (RMU) tipo caja HXGN17-12 para el sistema de distribución de media tensión. Estas unidades utilizan un diseño de interruptor-seccionador de carga al vacío, que proporciona funciones confiables de red en anillo, seccionamiento y protección de terminales. Especificaciones clave del equipo

Modelo: Unidad principal de anillo cerrada (RMU) metálica de voltaje medio para interiores HXGN17-12

Tensión nominal: 12 kV (apto para redes de distribución de 10 kV)

Corriente nominal: 630A

Elemento de ruptura: interruptor de carga de vacío combinado con protección de fusible limitador de corriente

Estructura del gabinete: Cerrada de metal; compartimentos independientes para barras y cables; canal de alivio de presión incorporado

Clase de protección: IP4X (a prueba de polvo y humedad; adecuado para entornos industriales complejos)

Funciones de seguridad: Interbloqueos mecánicos/eléctricos integrales de "Cinco prevenciones", indicación de línea viva, indicación de falla y interbloqueos de conexión a tierra

Modos de funcionamiento: Admite interconexión de red en anillo, suministro de energía seccional, distribución de terminales y respaldo de energía dual

Aspectos destacados de la construcción y la aplicación

Fuerte capacidad de red en anillo y fuente de alimentación flexible: permite una configuración flexible de redes de varias secciones en "cadena tipo margarita" (mano a mano); Las fallas en una sola sección se pueden aislar y redirigir la energía, minimizando significativamente el alcance de los cortes de energía.

Rendimiento estable de extinción de arco al vacío: utiliza interruptores de carga al vacío que ofrecen fuertes capacidades de extinción de arco, no combustibilidad y funcionamiento sin mantenimiento; elimina los riesgos de fuga de gas asociados con las aparamentas de SF6, garantizando la seguridad ambiental.

Estructura duradera adecuada para entornos industriales: Gabinete metálico completamente cerrado con altos índices de protección; Resiste eficazmente el polvo de fábrica y las fluctuaciones de temperatura y humedad, lo que garantiza la estabilidad del aislamiento a largo plazo.

Ampliación de capacidad conveniente: los gabinetes se pueden unir de manera flexible uno al lado del otro; Los futuros aumentos de carga dentro del parque industrial se pueden acomodar mediante una expansión directa sin requerir una revisión completa del sistema.

Interbloqueos de seguridad integrales de "cinco prevenciones": elimina por completo los accidentes eléctricos críticos, como conmutación bajo carga, apertura de puertas en vivo o puesta a tierra accidental, lo que garantiza una alta seguridad durante la operación y el mantenimiento.

Rendimiento operativo

Confiabilidad del suministro de energía significativamente mejorada: permite el aislamiento seccional y el redireccionamiento de fallas; El mantenimiento o las fallas ya no requieren un cierre total de la línea, lo que garantiza una producción continua para las empresas dentro del parque.

Operación estable y sin fallas: La extinción del arco al vacío combinada con una estructura completamente sellada evita fugas, descargas eléctricas y fallas relacionadas con la humedad, lo que resulta en cero disparos anormales durante todo el año.

Eliminación de fallas precisa y confiable: la protección combinada de fusible e interruptor de carga garantiza una rápida eliminación de fallas de cortocircuito en transformadores y líneas secundarias, protegiendo los equipos aguas abajo.

O&M seguro y conveniente: Presenta funciones integrales de "Cinco Prevención" y un diseño estructural claro; las ubicaciones de fallas se identifican fácilmente, lo que aumenta significativamente la eficiencia del mantenimiento y reduce drásticamente los riesgos operativos. Satisface las necesidades de expansión de capacidad a largo plazo: el gabinete presenta una estructura expandible que se adapta a la futura atracción de negocios y al crecimiento de carga dentro del parque industrial, con amplia capacidad reservada para la distribución de energía.

Resumen del caso

El HXGN17-12 es una unidad principal de anillo (RMU) de tipo vacío diseñada específicamente para parques industriales, grupos industriales, salas de distribución de energía de fábricas y actualizaciones de redes de distribución urbana. A diferencia del XGN15-12 (que utiliza aislamiento de gas SF6), este modelo emplea extinción de arco al vacío, elimina los riesgos de fuga de gas, es ecológico y no requiere mantenimiento. En comparación con el tablero blindado de la serie KYN28, ofrece costos más bajos, una huella más pequeña y una adaptabilidad superior para configuraciones de redes en anillo, lo que las convierte en la opción óptima y rentable para sistemas de distribución de redes en anillos de alta confiabilidad que requieren circuitos múltiples y capacidades de seccionamiento en zonas industriales.
