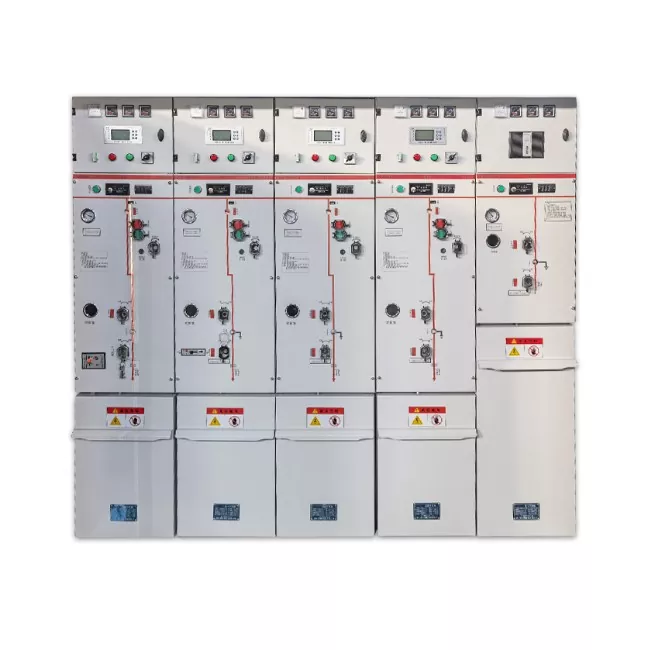

Unidad principal de anillo con aislamiento de aire seco AIR-12

Con el avance del objetivo del "carbono dual", los requisitos de protección ambiental para los equipos en la construcción de redes eléctricas se han elevado de "bajas emisiones" a "cero emisiones". Cualquier medio que contenga componentes SF6 corre el riesgo de ser eliminado o sujeto a altos impuestos al carbono en el futuro. La unidad principal de anillo con aislamiento de aire seco AIR-12 de Junray Electrical ya no utiliza gases sintéticos industriales, sino que regresa a la naturaleza, utilizando aire seco puro como medio aislante. Esto significa que su proyecto de distribución de energía logrará un efecto invernadero completamente cero y eliminará por completo cualquier riesgo potencial relacionado con el cumplimiento ambiental.

Especificaciones técnicas

Medio de aire puro y protección de núcleo duro completamente aislado

La principal competitividad de la unidad principal de anillo con aislamiento de aire seco AIR-12 radica en su selección de medios definitiva y su diseño estructural completamente aislado:

Aire puro y seco, cero efecto invernadero: este es un verdadero "gabinete de aire". El medio aislante proviene de la naturaleza y no contiene componentes SF6, con un GWP (potencial de calentamiento global) de 0. No importa cuán estrictas sean las políticas ambientales, este equipo siempre cumplirá y no hay necesidad de preocuparse por impuestos sobre el carbono o costos de procesamiento de reciclaje.

Alta protección totalmente aislada: Aunque el medio es aire, el nivel de protección no se ha reducido. El diseño estructural completamente aislado y sellado le permite tener la misma capacidad de protección que los gabinetes llenos de SF6. Ya sea corrosión por niebla salina en áreas costeras, alta humedad en galerías de tuberías subterráneas o polvo conductor en áreas industriales, ninguno de estos puede invadir el interior de la caja de aire, lo que garantiza que el equipo permanezca sólido como una roca en ambientes hostiles.

Sin mantenimiento y de bajo costo: las propiedades químicas del aire seco son extremadamente estables y la vida útil del sellado de la caja de aire es larga. El equipo no requiere reposición de aire ni mantenimiento durante todo su ciclo de vida. En comparación con las unidades principales en anillo tradicionales, elimina una gran cantidad de mano de obra de operación y mantenimiento y costos de prueba, y es particularmente adecuado para sitios remotos y difíciles de mantener.

Innovación tecnológica de Junray Electrical

Como fabricante profesional con profunda experiencia técnica, Junray Electrical ha superado las barreras técnicas de la gran distancia de aislamiento para aire seco y el difícil control del campo eléctrico. Seguimos estrictamente los estándares nacionales de las unidades principales de anillo de aire seco Air12 para la producción, utilizando un diseño avanzado de optimización del campo eléctrico para garantizar el rendimiento del aislamiento y al mismo tiempo lograr la estructura de gabinete más compacta.

Esta unidad principal de anillo con aislamiento de aire seco AIR-12 está equipada con una función de bloqueo mecánico completa de "cinco prevenciones", lo que elimina el riesgo de mal funcionamiento. Cada gabinete entregado de fábrica se somete a rigurosas pruebas de sellado, pruebas de tensión soportada de frecuencia industrial y pruebas de descarga parcial. Garantizamos que la estabilidad operativa y el control de la tasa de fallas del producto alcancen niveles líderes en la industria, brindándole una protección eléctrica más confiable que los gabinetes tradicionales llenos de gas.

Escenarios aplicables

Área urbana central: La distribución de energía en el área urbana central tiene los requisitos de protección ambiental más altos.

Ciudades de primer nivel: la distribución de energía en las ciudades de primer nivel tiene los requisitos de protección ambiental más altos.

Zonas costeras: La distribución de energía en las regiones costeras, con protección contra la salinidad y protección del medio ambiente.

Áreas de alta humedad: la distribución de energía en regiones de alta humedad.

Áreas con mucho polvo: la distribución de energía en regiones con mucho polvo.

Presentación de detalles

1. Caja de aire totalmente aislada con aire seco: Una caja de aire llena de aire seco puro, totalmente aislada, con cero efecto invernadero y extremadamente respetuosa con el medio ambiente.

2. Diseño sin mantenimiento: Diseño sin mantenimiento, no requiere reparaciones frecuentes, lo que ahorra costos de mantenimiento.

3. Protección de enclavamiento de cinco prevenciones: enclavamiento mecánico para evitar un funcionamiento accidental, seguro y confiable.

4. Gabinete ultracompacto: menor volumen, menos espacio, adecuado para salas de distribución pequeñas.

Un proyecto de complejo comercial en Bangkok, Tailandia

Descripción general del proyecto

Nombre del proyecto: Proyecto de distribución de energía para un centro comercial comercial en Bangkok

Ubicación del proyecto: Bangkok, Tailandia

Tiempo de finalización: marzo de 2026

Escala del proyecto: complejo comercial de 5 pisos, área total de construcción 60.000 m2

Productos usados

Modelo de producto: Unidad principal de anillo con aislamiento de aire AIR-12

Cantidad: 8 unidades

Configuración: interruptor de carga ABB + protección de microprocesador ABB

Requisitos de certificación: certificación CE, que cumple con los requisitos de la red eléctrica tailandesa

Requisitos especiales: Adaptable a ambientes tropicales de alta temperatura y humedad, resistente a la corrosión.

Solución

Para el clima tropical de alta temperatura y humedad de Tailandia, ofrecemos una solución AIR-12 personalizada:

1. Adaptabilidad del ambiente tropical

El gabinete adopta un proceso de recubrimiento en polvo anticorrosión con un recubrimiento de doble capa, adaptándose a ambientes de alta temperatura y humedad.

Todas las piezas metálicas internas están galvanizadas para evitar la oxidación.

Equipado con calentadores anticondensación y ventiladores con temperatura controlada para evitar la condensación en ambientes húmedos y calurosos.

Las tiras selladoras están hechas de caucho de silicona resistente a la intemperie, que no envejece con altas temperaturas.

Todos los componentes son del tipo de temperatura amplia, adaptables a entornos de alta temperatura.

2. Optimización de la solución técnica

Adopta un esquema de suministro de energía de red en anillo con entradas de energía duales, lo que garantiza una alta confiabilidad del suministro de energía.

Equipado con un dispositivo de protección de microcomputadora para funciones de protección integrales.

Espacio de instalación reservado para contadores de electricidad tailandeses para una cómoda conexión de medición local.

Admite monitoreo remoto y puede integrarse en sistemas de automatización de edificios de centros comerciales.

3. Soporte de servicio de exportación

Todos los productos cuentan con la certificación CE y vienen con documentación técnica completa en inglés.

Utiliza cajas de madera libres de fumigación de calidad de exportación para embalaje y protección contra la humedad del transporte marítimo.

Ayuda a los clientes a completar las pruebas de aceptación de la conexión a la red con la Autoridad de la Red Eléctrica de Tailandia (PEA).

Proporciona capacitación operativa en inglés para el personal de mantenimiento local.

Proporciona soporte técnico remoto y suministro de repuestos.

Comentarios de los clientes

"Las unidades principales de anillo con aislamiento de aire AIR-12 de Junray son muy adecuadas para nuestro clima tropical. Las características anticorrosión y anticondensación funcionan perfectamente en el clima cálido y húmedo de Bangkok. La certificación CE y la documentación en inglés facilitaron el proceso de aprobación. Su ingeniero también brindó soporte de puesta en marcha remota, lo cual fue muy útil. Buena calidad, buen precio, buen servicio".

— Ingeniero eléctrico, empresa tailandesa de bienes raíces comerciales

Preguntas frecuentes

Pregunta: ¿Esta unidad principal de anillo con aislamiento de aire seco AIR-12 será mucho más grande en comparación con los gabinetes de distribución tradicionales llenos de SF6?

Respuesta: Aunque el rendimiento de aislamiento del aire es más débil que el del SF6, Junray Electrical ha optimizado el diseño del campo eléctrico y ha compactado la estructura del gabinete, lo que ha dado como resultado un tamaño muy pequeño. Incluso ocupa menos espacio que muchos armarios de distribución tradicionales llenos de gas y es muy adecuado para salas de distribución con espacio limitado.

Pregunta: ¿Se deteriorará el rendimiento del aislamiento del aire seco en un ambiente extremadamente húmedo?

Respuesta: Nuestra caja de aire adopta una estructura de soldadura completamente sellada. El aire del interior es aire "seco" que ha sido sometido a un tratamiento estricto y el nivel de protección es altísimo. La humedad externa y la niebla salina no pueden ingresar al interior de la caja de aire. Por lo tanto, independientemente de lo duro que sea el entorno externo, el rendimiento del aislamiento interno permanece estable.

Pregunta: ¿Cumple con los estándares de aceptación de protección ambiental de State Grid?

Respuesta: Dado que utiliza aire puro y seco que no contiene gases de efecto invernadero y tiene un valor de GWP de 0, cumple perfectamente e incluso supera los estándares de aceptación para equipos de distribución de energía respetuosos con el medio ambiente establecidos por State Grid y las principales ciudades. Es verdaderamente un producto ecológico que no requiere inspección.
