Muchas salas de distribución de energía, talleres y edificios antiguos requieren la adición de medición, monitoreo en línea o protección contra fugas a tierra. El mayor desafío es instalar los transformadores de corriente:
Solicitar un corte de energía implica un proceso largo; un solo día de inactividad para una fábrica o un supermercado puede provocar pérdidas que van desde decenas de miles hasta cientos de miles.
Los transformadores de orificio pasante estándar requieren desconectar los cables y quitar las barras colectoras, un proceso que requiere mucha mano de obra y que corre el riesgo de dañar el cableado existente.
Los interiores estrechos de los gabinetes a menudo no dejan espacio para pasar los cables a través de transformadores estándar, y redireccionar el cableado desperdicia tiempo y materiales.
Las inspecciones temporales o la resolución de problemas requieren instalar y luego retirar el dispositivo, lo que crea un flujo de trabajo ineficiente de ida y vuelta.
Nuestros transformadores de corriente con abrazadera resuelven estos problemas: simplemente abra las mordazas, sujételas al cable o a la barra colectora y asegure el cableado. La instalación no requiere interrupción del suministro eléctrico ni modificación de las líneas existentes, lo que duplica efectivamente la eficiencia de la instalación.
1. Instalación verdadera "en vivo"
Con un diseño de núcleo dividido, elimina la necesidad de cortar cables o desmontar barras colectoras; Con los procedimientos de seguridad adecuados, se puede sujetar directamente a líneas vivas. Esto ahorra los importantes costos asociados con las aplicaciones de corte y el desmontaje de líneas, lo que reduce los plazos de los proyectos en más de un 70 %, lo que lo hace ideal para modernizar sistemas de energía en fábricas, hospitales, centros de datos y supermercados que no pueden permitirse tiempos de inactividad.
2. Precisión estable y compatible
Construido con un núcleo de acero al silicio de alta permeabilidad, ofrece una linealidad excelente y un error mínimo. La precisión estándar Clase 0,5 cumple con los requisitos de medición, monitoreo en línea y muestreo de protección. No presenta deriva a corrientes bajas, evita la saturación magnética dentro del rango nominal y garantiza datos estables a largo plazo, compatibles con medidores de energía, dispositivos de monitoreo y detectores de incendios.
3. Gama completa de tamaños
Ofrecemos una gama completa de especificaciones, desde cables delgados hasta barras colectoras gruesas, con múltiples opciones de apertura para adaptarse a cables de un solo núcleo, cables multifilares y barras colectoras rectangulares. No se requieren molduras personalizadas; Los modelos estándar están disponibles para envío inmediato, lo que garantiza una entrega rápida incluso para pedidos urgentes.
4. Aislamiento confiable
La carcasa está hecha de material de ingeniería ignífugo que ofrece alta rigidez dieléctrica y resistencia al envejecimiento y la humedad, lo que la hace adecuada para la gran mayoría de aplicaciones de distribución de energía en interiores. Las superficies de contacto están rectificadas con precisión para lograr un ajuste perfecto y una baja reluctancia magnética; el acabado es liso y sin rebabas, lo que garantiza la seguridad contra lesiones en las manos durante la instalación y el cumplimiento de los estándares de la industria energética.
5. Cableado sin complicaciones
La salida secundaria utiliza cableado especializado resistente a dobleces con polaridad de terminal claramente marcada, lo que permite la conexión directa a medidores, relés de protección o PLC sin necesidad de una puesta en servicio adicional. El punto de salida del cable está reforzado para evitar daños por flexión, lo que garantiza que el cable resista tirones y enrutamientos en el sitio sin que se rompa el aislamiento ni se rompa el cable, lo que lo hace excepcionalmente resistente y duradero.
Modernización de gabinetes y salas de distribución de energía obsoletos; instalación de contadores de energía y monitoreo de corriente en línea
Integración con monitoreo de suministro de energía contra incendios y sistemas eléctricos de detección de incendios/fugas.
Actualizaciones técnicas para equipos de fábrica; Agregar protección y muestreo para motores, ventiladores y bombas.
Detección de corriente de circuito CA/CC para centrales fotovoltaicas y de almacenamiento de energía
Instalación temporal para suministro eléctrico temporal, inspecciones y diagnóstico de fallas.
Mejoras de operación y mantenimiento para la distribución de energía en edificios, supermercados y hospitales
Mordazas de acoplamiento de precisión: las caras del núcleo finamente rectificadas garantizan un cierre hermético con espacios mínimos y una baja reluctancia magnética, lo que garantiza una precisión de medición estable.
Carcasa resistente e ignífuga: plástico de ingeniería de alta resistencia; retardante de llama, aislante, resistente a caídas y resistente al envejecimiento, construido para soportar las duras condiciones del sitio
Etiquetado claro de parámetros: cada unidad cuenta con una etiqueta clara que indica la relación de transformación, la polaridad y las especificaciones para una fácil identificación y un cableado sin errores.
Diseño de salida reforzado: la funda antitorceduras en la cola evita la rotura del cable debido a tirones repetidos; adecuado para entornos complejos de cableado in situ
La instalación en vivo debe ser realizada por un electricista certificado; garantizar un aislamiento adecuado y cumplir estrictamente los protocolos de seguridad eléctrica
Limpie las superficies de contacto de las mordazas durante la instalación para garantizar un cierre completo, libre de residuos y espacios.
Nunca deje abierto el lado secundario del transformador de corriente; Verifique la precisión del cableado antes de ponerlo en funcionamiento.
Los modelos estándar son para uso en interiores; la instalación al aire libre requiere un recinto protector
Suministro directo de fábrica; gran stock de especificaciones estándar disponibles; envío organizado dentro de 48 horas
Garantía de 1 año contra daños no provocados por el hombre; soporte técnico de por vida proporcionado
Admite compras al por mayor y cotizaciones de proyectos; Consejos de selección y combinación disponibles.
Proyecto de estudio de carga y seguridad de distribución de energía en el parque industrial Leliu, Shunde, Foshan
Nombre del proyecto: Proyecto de diagnóstico de carga y estudio de seguridad de la distribución de energía para el parque industrial del subdistrito de Leliu, distrito de Shunde, ciudad de Foshan
Ubicación: Zona industrial de Guangda, subdistrito de Leliu, distrito de Shunde, ciudad de Foshan, provincia de Guangdong

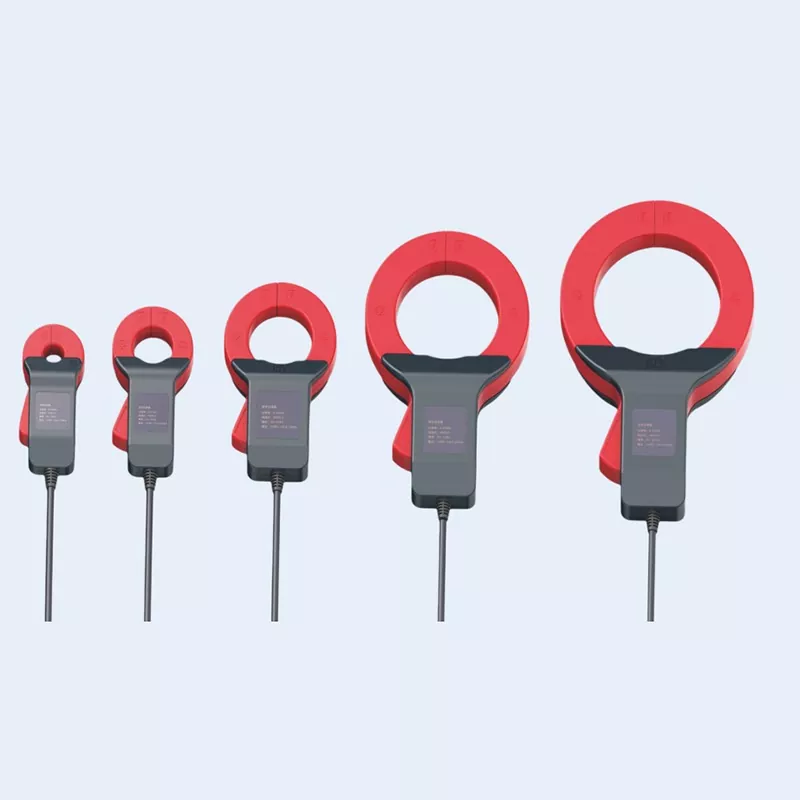

Período de implementación: del 15 de octubre al 5 de noviembre de 2025 Producto de aplicación: Gama completa de transformadores de corriente con abrazadera de núcleo dividido (5 especificaciones que van desde φ30 mm a φ150 mm)
El subdistrito de Leliu es un centro de fabricación de hardware y electrodomésticos en Shunde. El Parque Industrial de Guangda alberga 32 empresas manufactureras a gran escala; sus sistemas de distribución de energía se instalaron entre 2005 y 2024, lo que generó disparidades significativas en la antigüedad de los equipos. Las autoridades locales de gestión de emergencias colaboraron con agencias de operación y mantenimiento (operaciones y mantenimiento) de energía de terceros para realizar inspecciones integrales de seguridad de la distribución de energía y diagnósticos de características de carga para las empresas del parque. Examinaron riesgos de seguridad como sobrecarga, desequilibrio trifásico y envejecimiento del aislamiento, al mismo tiempo que proporcionaron datos para respaldar las modernizaciones que ahorran energía.
Como las empresas manufactureras no podían permitirse cortes de energía prolongados para las inspecciones, el proyecto utilizó exclusivamente transformadores de corriente de núcleo dividido con abrazaderas para la adquisición de datos actuales, junto con terminales portátiles de datos de energía. Esto permitió un monitoreo continuo de todos los circuitos sin interrumpir el suministro de energía.
Resistencia significativa a las inspecciones basadas en interrupciones; baja cooperación empresarial
La mayoría de las empresas del parque operan según un modelo de producción basado en pedidos; Detener una línea de producción durante sólo una hora genera pérdidas que oscilan entre miles y decenas de miles de yuanes. Los transformadores de corriente tradicionales de tipo ventana (núcleo sólido) requieren desconectar cables y cortar la energía para su instalación, lo que dificulta la cooperación para la mayoría de las empresas y detiene el progreso de la inspección.
Amplia variación en las especificaciones de circuitos; equipo de una sola gama insuficiente
Los niveles de corriente varían desde decenas de amperios para las ramas de iluminación de talleres hasta más de dos mil amperios para las barras colectoras de entrada principales, con diferentes dimensiones de cable y barra colectora. Los equipos de inspección tradicionales suelen tener un rango de medición fijo, lo que requiere el transporte de múltiples conjuntos de dispositivos y resulta en una baja eficiencia de operación y mantenimiento.
Las lecturas instantáneas no reflejan las características reales de la carga.
Los multímetros de pinza estándar solo capturan valores de corriente instantáneos y no registran las fluctuaciones de carga durante períodos como los picos matutinos o el modo de espera nocturno. También tienen dificultades para detectar problemas ocultos como sobrecargas intermitentes o fluctuaciones de desequilibrio trifásico, lo que limita el valor práctico de los resultados de la inspección.
Cableado complejo en el sitio; baja eficiencia de implementación
Los equipos de inspección fijos tradicionales implican una instalación engorrosa y requieren más de media hora para desplegarlos en un solo circuito. Con casi 300 circuitos a lo largo del parque, el tiempo estimado de finalización excedió los dos meses, incumpliendo los requisitos del cronograma para la campaña especial de rectificación.
Para cumplir con los requisitos básicos de capacidades de implementación rápida, de rango múltiple y no intrusivas (sin cortes de energía), el proyecto utiliza cinco especificaciones de transformadores de corriente (CT) de abrazadera de núcleo dividido. Estos se adaptan a las clasificaciones de corriente específicas y las dimensiones de los conductores de varios circuitos y se combinan con terminales portátiles de calidad de energía para facilitar 72 horas de adquisición continua de datos.
Diseño de solución central
Diseño no intrusivo de núcleo dividido: con un mecanismo de abrazadera de empujar para abrir, los CT se enganchan directamente en el exterior de cables o barras colectoras. Esto elimina la necesidad de desconectar terminales o cortar la energía, lo que permite una instalación segura y activa en entornos de bajo voltaje cuando se siguen procedimientos operativos estándar.
Coincidencia de precisión mediante rangos escalonados: cinco tamaños de apertura corresponden a diferentes rangos de corriente. Los TC de pequeña apertura se utilizan para circuitos de baja corriente para garantizar la precisión de las mediciones, mientras que los TC de gran apertura se adaptan a los tamaños de conductores de circuitos de alta corriente, equilibrando la precisión con la compatibilidad.
Modo de monitoreo de carga continuo: las señales de salida de los CT se envían a un terminal de adquisición portátil. La recopilación continua de datos se realiza durante un período de 72 horas para cada circuito, capturando completamente los estados operativos (incluidos los períodos de producción, espera y carga máxima) para generar perfiles de carga e informes de calidad de energía.
Pruebas de cero interrupciones en todo momento; sin pérdidas de producción para las empresas: todas las pruebas del circuito se realizaron durante las operaciones de producción normales. Las empresas no necesitaban detener la producción ni solicitar cortes de energía programados. Las 32 empresas participantes completaron con éxito las pruebas sin incurrir en pérdidas debido a las interrupciones de la producción, resolviendo de manera efectiva los puntos débiles de la industria relacionados con la dificultad y el lento progreso de las pruebas en los parques industriales.
Cobertura integral de especificaciones; Un conjunto de equipos para todos los escenarios: el sistema cubre una gama completa de tamaños de apertura desde φ30 mm hasta φ150 mm. Un solo equipo de mantenimiento que lleva un conjunto de equipos puede dar servicio a cualquier circuito, desde líneas secundarias hasta líneas principales de entrada. Esto elimina la necesidad de cambios frecuentes de equipos y mejora significativamente la flexibilidad operativa en el sitio.
Adquisición continua de alta precisión con soporte de datos sólido: con una precisión de medición de clase 0,5 y un muestreo continuo de 72 horas, el sistema captura con precisión datos críticos como cargas máximas, desequilibrio trifásico y fluctuaciones del factor de potencia. Los informes de prueba resultantes sirven como una base confiable para rectificaciones de seguridad y actualizaciones de eficiencia energética, con credibilidad de los datos reconocida tanto por las empresas como por las autoridades reguladoras. La eficiencia de la implementación se triplicó, lo que acortó significativamente los plazos de los proyectos. Instalar un transformador de corriente de circuito único y realizar la puesta en servicio del terminal tomó un promedio de solo 5 minutos, más de tres veces más rápido que los métodos tradicionales que requieren cortes de energía y desconexión de cables para las pruebas. Las inspecciones de los 286 circuitos del parque industrial se completaron en solo 21 días, mucho antes del cronograma original de 60 días, concluyendo con éxito la iniciativa de remediación específica.
Portátil y duradero, adecuado para condiciones complejas en el sitio. Los transformadores livianos, robustos y resistentes a caídas son fáciles de transportar para el personal de operación y mantenimiento entre diferentes áreas de la fábrica. El diseño resistente al desgaste de las mordazas de la abrazadera garantiza que la apertura y el cierre repetidos no comprometan la precisión de la medición, manteniendo un rendimiento estable incluso bajo un uso prolongado y de alta frecuencia.
Identificación integral de peligros y remediación de circuito cerrado. El proyecto identificó 21 circuitos sobrecargados, 37 circuitos con desequilibrio trifásico severo, 19 circuitos con bajo factor de potencia y 7 casos de riesgo de fugas debido a la degradación del aislamiento. Se enviaron listas de remediación a las respectivas empresas; A finales de 2025, la tasa de finalización de la rectificación de riesgos alcanzó el 92 %, lo que mejoró significativamente la seguridad de la distribución de energía del parque.
Actualizaciones de eficiencia energética basadas en datos y reducciones de costos para empresas. Según los datos de monitoreo de carga, 12 empresas recibieron recomendaciones de ahorro de energía, como optimización del compresor de aire, control de iluminación basado en el tiempo y actualizaciones de compensación de energía reactiva. La implementación dio como resultado un ahorro de electricidad mensual promedio de aproximadamente 1200 kWh por fábrica y un ahorro de costos anual superior a 100 000 RMB, con períodos de recuperación de la inversión de menos de un año.
Eficiencia de operación y mantenimiento mejorada y modelos de servicio ampliados. Aprovechando este equipo, los proveedores externos de operación y mantenimiento mejoraron sus servicios de inspección de seguridad anual de "verificaciones instantáneas únicas" a "monitoreo de carga continuo trimestral". Esto aumentó el valor del servicio en un 40 % e impulsó significativamente las tasas de renovación de los clientes, estableciendo un modelo replicable para los servicios de operación y mantenimiento de distribución de energía industrial.
Rendimiento estable del equipo sin fallas durante el uso de alta frecuencia. A lo largo del proyecto, los transformadores se sometieron a más de 1200 ciclos de apertura y cierre sin problemas como mal contacto de las mordazas, desviación de la precisión o daños en el aislamiento. Con una tasa de integridad del equipo del 100 %, el sistema cumplió plenamente con las demandas de las inspecciones de O&M industriales de alta frecuencia y en múltiples escenarios. VI. Resumen del caso
Los transformadores de corriente de núcleo dividido con abrazaderas son dispositivos de medición portátiles esenciales para la operación y mantenimiento de sistemas de energía, diagnósticos de eficiencia energética e inspecciones de seguridad. Resuelven eficazmente los desafíos clave que se encuentran en los entornos industriales, específicamente la dificultad de programar cortes de energía, la lentitud de la implementación y la cobertura inadecuada del rango de medición. Combinando la conveniencia de la instalación de núcleo dividido con una precisión de medición de nivel comercial, estos dispositivos son adecuados tanto para la resolución de problemas temporales como para estudios de carga específicos, así como para su uso como una solución complementaria para sistemas de monitoreo permanente; Son herramientas indispensables para proveedores de servicios de energía externos y departamentos de operación y mantenimiento corporativos.
