Junrayproporciona elGabinete de compensación de potencia reactiva GGJpara ayudar a las instalaciones industriales a mejorar el factor de potencia, reducir las pérdidas de potencia reactiva y optimizar la distribución de energía de bajo voltaje. Diseñado para aplicaciones con cargas eléctricas fluctuantes, este gabinete ajusta automáticamente la compensación de energía reactiva para respaldar una operación más estable del sistema, mejorar la utilización del transformador y ayudar a las empresas a administrar los gastos de electricidad de manera más efectiva.
Un gabinete de compensación de potencia reactiva GGJ es un componente importante de los sistemas de distribución de energía de bajo voltaje, particularmente en fábricas e instalaciones comerciales con cargas inductivas sustanciales. Al cambiar los bancos de condensadores según la demanda eléctrica cambiante, se compensa la potencia reactiva, se mejora el factor de potencia y se reduce la corriente innecesaria en las líneas de distribución. Seleccionar la capacidad de compensación, el método de control y la configuración de protección armónica adecuados ayuda a garantizar un funcionamiento confiable y un valor a largo plazo. Esta guía explica cómo funciona el equipo, sus especificaciones técnicas, ventajas clave, aplicaciones típicas y los factores que los compradores deben considerar antes de comprarlo.

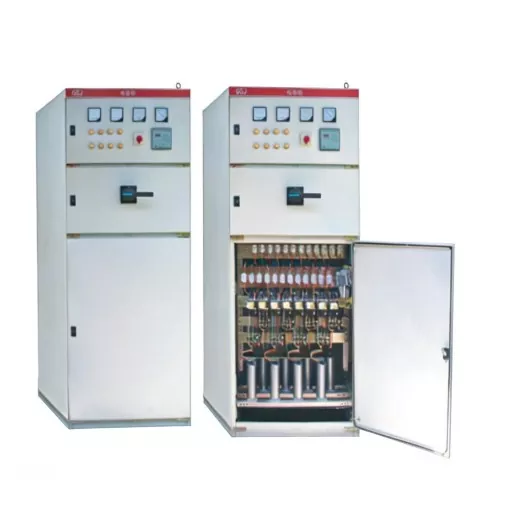

Un gabinete de compensación de potencia reactiva GGJ es un conjunto eléctrico de bajo voltaje diseñado para mejorar el factor de potencia compensando la potencia reactiva en una red de distribución eléctrica. Por lo general, integra bancos de condensadores, componentes de conmutación, un controlador de compensación, dispositivos de protección y una carcasa metálica en un sistema coordinado.
En las instalaciones industriales, los equipos eléctricos como motores de inducción, bombas, compresores y ventiladores requieren energía reactiva para establecer campos magnéticos. Aunque esta potencia es necesaria para el funcionamiento del equipo, la corriente reactiva excesiva aumenta la corriente que fluye a través de cables y transformadores sin contribuir directamente a la producción mecánica útil.
El gabinete GGJ aborda este problema suministrando energía reactiva capacitiva cerca del sistema de distribución. Esto reduce la cantidad de potencia reactiva que se debe extraer de la red ascendente y ayuda a mejorar el factor de potencia general.
El producto de Junray está diseñado para sistemas de distribución de energía en fábricas y otras aplicaciones donde la compensación automática puede respaldar la gestión de energía y la utilización de equipos. Dependiendo de los requisitos del proyecto, el gabinete se puede configurar para diferentes capacidades de compensación y condiciones de instalación.
Para obtener detalles del producto e información de configuración, visite la página del producto Gabinete de compensación de potencia reactiva GGJ.
El principio de funcionamiento de un Gabinete de Compensación de Potencia Reactiva GGJ se basa en hacer coincidir la demanda de potencia reactiva de una carga con un suministro capacitivo adecuado. Este proceso ayuda a reducir la corriente reactiva innecesaria y mejora la relación entre la potencia activa y la potencia aparente.
Un controlador de compensación inteligente monitorea los parámetros eléctricos a través de señales de medición de voltaje y corriente. Según el factor de potencia medido y los ajustes de control configurados, determina si se deben conectar o desconectar etapas de condensadores adicionales.
Cuando una fábrica pone en marcha motores o equipos de producción adicionales, la demanda de potencia reactiva puede aumentar. El controlador puede conmutar etapas de condensador adecuadas para proporcionar una compensación adicional. Cuando el equipo se detiene y la demanda disminuye, el controlador puede desconectar etapas innecesarias para reducir el riesgo de sobrecompensación.
El factor de potencia indica la eficacia con la que un sistema eléctrico convierte la potencia aparente suministrada en potencia activa. Un factor de potencia bajo generalmente significa que se requiere más corriente para entregar una cantidad determinada de potencia activa.
Para un sistema simplificado monofásico o trifásico equilibrado en condiciones sinusoidales, la relación se puede expresar como:
Factor de potencia = Potencia activa / Potencia aparente
Mejorar el factor de potencia puede reducir las pérdidas relacionadas con la corriente en cables y transformadores, siempre que el sistema esté diseñado y operado adecuadamente. El beneficio real depende del perfil de carga existente, la resistencia del conductor, las horas de funcionamiento, la tarifa eléctrica y los ajustes de compensación.
En instalaciones con cargas no lineales importantes, las mediciones de armónicos también son importantes. Los bancos de condensadores pueden interactuar con la impedancia del sistema y potencialmente amplificar ciertos armónicos. Por lo tanto, una solución diseñada adecuadamente puede requerir reactores en serie o equipos de mitigación de armónicos separados.
Antes de comprar un gabinete de compensación de potencia reactiva GGJ, los compradores deben revisar su voltaje nominal, frecuencia, capacidad de compensación, estrategia de control, protección del gabinete y materiales de construcción. Estos parámetros determinan si el equipo coincide con el sistema de distribución eléctrica y el entorno operativo.
| Parámetro | Especificaciones del producto Junray | Consideración de selección |
|---|---|---|
| Tensión nominal | CA 380V | Confirmar la compatibilidad con el voltaje de distribución del sitio. |
| Frecuencia nominal | 50Hz | Haga coincidir la frecuencia de la fuente de alimentación local. |
| Capacidad de Compensación | 50–500 kvar, personalizable | Calcule la capacidad requerida a partir de la demanda de carga medida o evaluada. |
| Rango de compensación del factor de potencia | 0,8–0,99 | Definir el objetivo según los requisitos de la utilidad y las condiciones de operación. |
| Modo de conmutación | Conmutación dinámica inteligente de cruce por cero | Evaluar las fluctuaciones de carga y la frecuencia de conmutación. |
| Nivel de protección | IP30 | Compruebe si el entorno de instalación interior es adecuado. |
| Material del gabinete | Sección de acero 8MF y placa de acero laminado en frío con pulverización de plástico | Considere la resistencia estructural, la exposición a la corrosión y el acceso para mantenimiento. |
| Método de instalación | Montado en el suelo | Deje suficiente espacio para la instalación, ventilación y mantenimiento. |
Nota: Las especificaciones se basan en la información del producto al que se hace referencia. Las clasificaciones finales, la selección de componentes y las disposiciones de protección deben confirmarse con Junray según los requisitos del proyecto antes de realizar el pedido.
El producto admite diferentes disposiciones de compensación de condensadores, incluidas configuraciones de estrella (Y), delta (Δ) y combinadas Y+Δ. Las opciones de comunicación enumeradas para el producto incluyen interfaces RS-232/RS-485 y módulos inalámbricos o GPRS opcionales para comunicación remota, según la configuración seleccionada.
Estas opciones permiten a los ingenieros considerar el gabinete como parte de un sistema más amplio de monitoreo y gestión de distribución de energía en lugar de como un componente aislado.
Un gabinete de compensación de potencia reactiva correctamente seleccionado puede proporcionar varios beneficios operativos y financieros. Los resultados varían según las características de la carga, el diseño del sistema y las políticas locales de facturación de electricidad.
La conmutación automática de condensadores ayuda al sistema de distribución a responder a los cambios en la demanda de energía reactiva. Mejorar el factor de potencia puede ayudar a las instalaciones a cumplir con los requisitos de los servicios públicos y reducir los cargos relacionados con el factor de potencia cuando corresponda. Los resultados reales deben verificarse mediante mediciones eléctricas después de la puesta en servicio.
La corriente reactiva contribuye a las pérdidas relacionadas con la corriente en conductores y transformadores. Al reducir la corriente reactiva suministrada desde los equipos aguas arriba, la compensación puede reducir estas pérdidas en condiciones de funcionamiento adecuadas. El monto de la reducción de pérdidas depende de la red eléctrica y de la ubicación del equipo de compensación.
Los transformadores tienen límites basados en la potencia aparente, no solo en la potencia activa. Cuando la potencia reactiva ocupa una parte sustancial de la capacidad disponible, el transformador puede tener menos capacidad disponible para cargas activas adicionales. La corrección del factor de potencia puede liberar cierta capacidad de potencia aparente para la demanda de producción, aunque la capacidad utilizable real aún debe compararse con las clasificaciones y los límites térmicos del transformador.
La compensación dinámica puede seguir variaciones causadas por arranques de motores, cambios en los programas de producción y diferentes cargas operativas. La conmutación de cruce por cero tiene como objetivo reducir los transitorios de conmutación en condiciones de funcionamiento adecuadas. La coordinación y puesta en servicio correctas de la protección siguen siendo esenciales para un rendimiento confiable.
Una corriente reactiva más baja, pérdidas eléctricas reducidas y un factor de potencia mejorado pueden contribuir a reducir los costos operativos. Una evaluación práctica de la inversión debe comparar los costos de compra e instalación del gabinete con los ahorros esperados, los requisitos de mantenimiento, las horas de operación y la estructura de tarifas eléctricas del sitio.
El gabinete de compensación de potencia reactiva GGJ es adecuado para sistemas de distribución de bajo voltaje donde las cargas inductivas crean una demanda sustancial de potencia reactiva. Las aplicaciones típicas incluyen las siguientes.
Las instalaciones con numerosos variadores de frecuencia, rectificadores, máquinas de soldar u otras cargas no lineales deben evaluar la distorsión armónica antes de instalar la compensación de condensadores convencionales. Dependiendo de los resultados de la medición, un gabinete con reactores adecuados o un filtro de potencia activo dedicado puede ser más apropiado para la aplicación.
Obtenga más información sobre soluciones complementarias de calidad de energía en el sitio web de equipos eléctricos de bajo voltaje de Junray.
Elegir el gabinete de compensación de potencia reactiva GGJ adecuado requiere más que seleccionar una capacidad basada en el tamaño del transformador. Los ingenieros deben evaluar la demanda real de potencia reactiva, la variación de carga, las condiciones armónicas, las limitaciones de instalación y los requisitos eléctricos aplicables.
Recopile mediciones de calidad de energía durante períodos de funcionamiento representativos. Registre la potencia activa, la potencia reactiva, el factor de potencia, el voltaje, la corriente y la variación de carga cuando sea posible. Es posible que las mediciones tomadas únicamente durante el funcionamiento con carga ligera no reflejen la compensación requerida durante los picos de producción.
Un cálculo preliminar comúnmente utilizado para la capacidad requerida del capacitor es:
Qc = P × (tan φ₁ − tan φ₂)
Aquí, Qc es la capacidad de compensación requerida en kvar, P es la potencia activa en kW, φ₁ es el ángulo del factor de potencia inicial y φ₂ es el ángulo del factor de potencia objetivo.
Esta fórmula proporciona una estimación de las condiciones de funcionamiento adecuadas. El diseño final debe tener en cuenta la variación de carga real, los bancos de condensadores existentes, los armónicos, las condiciones de voltaje y el riesgo de sobrecompensación.
Las cargas que cambian gradualmente pueden ser atendidas mediante conmutación por etapas convencional, mientras que las cargas que fluctúan rápidamente pueden requerir una estrategia de compensación más rápida. El método de conmutación debe seleccionarse según el perfil de carga y la configuración confirmada por el fabricante.
Cuando haya cargas no lineales, obtenga mediciones de armónicos o una evaluación profesional de la calidad de la energía. Confirme si son necesarios reactores desafinados, filtros de armónicos u otros equipos de mitigación antes de especificar el gabinete.
Antes de emitir una orden de compra, confirme:
La instalación correcta es esencial para la seguridad y eficacia de un Gabinete de Compensación de Potencia Reactiva GGJ. El equipo debe ser instalado por personal eléctrico calificado de acuerdo con los planos aprobados, las instrucciones del fabricante y las regulaciones locales aplicables.
Aunque la compensación automática reduce la necesidad de conmutación manual, no elimina la necesidad de inspección. El personal de mantenimiento debe revisar las temperaturas de funcionamiento, las vías de ventilación, las conexiones eléctricas, el estado de los condensadores, las alarmas del controlador y las señales de ruido anormal o sobrecalentamiento.
La inspección y el mantenimiento eléctricos deben ser realizados por personal calificado utilizando procedimientos de aislamiento y seguridad adecuados. Los condensadores pueden retener una carga eléctrica después de desconectar la energía, por lo que se deben seguir los procedimientos de verificación y descarga del fabricante antes de comenzar el trabajo.
Su función principal es mejorar el factor de potencia suministrando potencia reactiva capacitiva a un sistema de distribución de bajo voltaje. Esto puede reducir la corriente reactiva aguas arriba, disminuir las pérdidas relacionadas con la corriente y ayudar a las instalaciones a cumplir con los requisitos de factor de potencia aplicables.
El producto Junray al que se hace referencia tiene una capacidad de compensación de 50 a 500 kvar, con personalización disponible. La clasificación adecuada debe determinarse a partir de la demanda de potencia reactiva medida, el factor de potencia objetivo, el perfil de carga y las condiciones armónicas.
Puede ayudar a reducir o evitar penalizaciones relacionadas con el factor de potencia cuando el sistema de compensación tiene el tamaño y funcionamiento correctos. Sin embargo, los resultados reales de la facturación dependen de las reglas tarifarias, los patrones de demanda y otros cargos aplicables de la empresa de servicios públicos. Los ahorros deben evaluarse utilizando datos específicos del sitio en lugar de asumirse de antemano.
La compensación reduce principalmente la corriente reactiva y puede reducir las pérdidas de distribución eléctrica. No elimina directamente la energía activa requerida por los equipos de producción. Cualquier reducción del consumo de energía activa depende de las pérdidas evitadas y de las condiciones de funcionamiento del sistema.
Puede ser adecuado, pero las instalaciones con variadores de frecuencia deben evaluar la distorsión armónica y la posible resonancia antes de seleccionar la compensación del capacitor. Dependiendo de los resultados, es posible que se requieran reactores o equipos exclusivos de mitigación de armónicos.
Los compradores deben proporcionar el factor de potencia existente, la carga activa, el factor de potencia objetivo, el programa de funcionamiento, el voltaje nominal y cualquier medida de calidad de energía disponible. Luego, un ingeniero eléctrico o el fabricante pueden calcular el requisito preliminar de kvar y confirmar una configuración adecuada.
Proporcione la capacidad de compensación, voltaje y frecuencia requeridos, planos del sistema de distribución, características de carga, información armónica, requisitos de gabinete, componentes preferidos, necesidades de comunicación y destino. Estos detalles ayudan al proveedor a preparar una configuración que coincida con el proyecto.
Un gabinete de compensación de potencia reactiva GGJ puede ser una inversión valiosa para instalaciones industriales y comerciales que buscan un mejor factor de potencia, una corriente reactiva más baja, una mejor utilización del transformador y una distribución de bajo voltaje más eficiente. Su eficacia depende de una selección precisa de capacidad, un control de conmutación adecuado, una evaluación de armónicos, una instalación adecuada y una inspección continua. Al evaluar la demanda eléctrica real y los requisitos del proyecto antes de comprar, las empresas pueden elegir una solución de compensación que respalde un funcionamiento confiable y un valor mensurable a largo plazo.
Junray ofrece gabinetes de compensación de potencia reactiva GGJ para aplicaciones de distribución de energía industrial, con capacidad de compensación configurable y opciones de control para adaptarse a las diferentes necesidades del proyecto. Si está planeando una nueva instalación o actualizando un sistema eléctrico existente,contáctanoshoy para analizar sus requisitos técnicos, solicitar una cotización personalizada y encontrar una solución de compensación de potencia reactiva adecuada para sus instalaciones.
