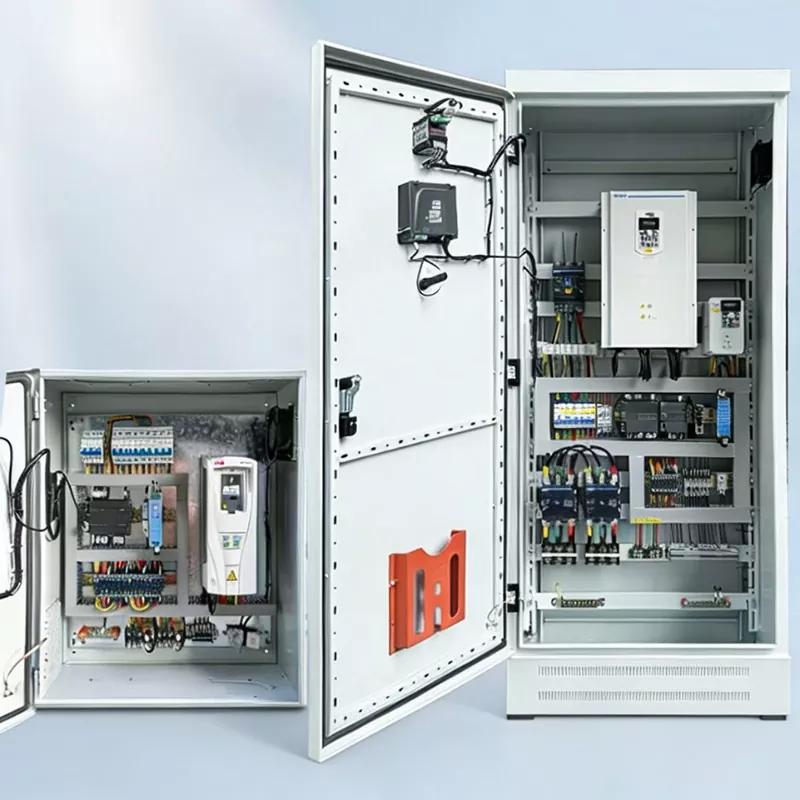

Gabinete de control de frecuencia variable

El gabinete de control eléctrico de frecuencia variable de Junray es una solución inteligente de control de velocidad de motor diseñada específicamente para aplicaciones industriales y municipales que requieren una regulación precisa de flujo, presión o velocidad. Al ajustar automáticamente la velocidad del motor según las condiciones de carga reales, ofrece ahorros de energía del 30 % al 50 % en comparación con el funcionamiento de frecuencia fija. Las características incluyen regulación de velocidad continua de 0-50 Hz, control automático de circuito cerrado PID para presión constante o flujo constante, arranque/parada suaves para eliminar golpes mecánicos y golpes de ariete, modos de respaldo de frecuencia de red/VFD conmutables y protecciones integrales contra sobrecarga, sobrecorriente, sobretensión y subtensión. Adecuado para bombas de agua, ventiladores, compresores de aire, transportadores y diversos motores industriales en plantas de fabricación, instalaciones de tratamiento de aguas residuales, sistemas HVAC y automatización de edificios. La potencia nominal oscila entre 0,75kW y 500kW con protección IP40, admitiendo instalación tanto en suelo como en pared. Diseñado para un funcionamiento continuo las 24 horas del día, los 7 días de la semana en entornos industriales exigentes.

Las principales ventajas del gabinete de control de frecuencia variable

Control de velocidad inteligente: puede ajustar automáticamente la velocidad del motor según los cambios de carga. Por ejemplo, en el caso de las bombas de agua, cuando el consumo de agua es bajo, la velocidad se reducirá automáticamente para evitar un funcionamiento continuo a plena carga, adaptándose perfectamente a las cargas fluctuantes.

Ahorro de energía y reducción de costos: en comparación con el funcionamiento a frecuencia fija, puede ahorrar entre un 30% y un 50% de los costos de electricidad. Para equipos como bombas de agua y ventiladores que funcionan continuamente, en el transcurso de un año, se pueden ahorrar varios miles o incluso decenas de miles de dólares en costos de electricidad. Los beneficios a largo plazo son extremadamente altos.

Arranque suave: La función de proteger el motor durante el arranque suave. Al arrancar, la corriente aumenta gradualmente, sin la gran corriente de arranque de frecuencia fija, lo que no dañará el motor ni afectará la red eléctrica, extendiendo significativamente la vida útil del motor.

Protección múltiple: protección estable y confiable contra sobrecarga, sobrecorriente, sobretensión y subtensión. Cuando el motor no funciona correctamente, puede detenerse automáticamente, protegiendo el motor y el módulo de conversión de frecuencia, evitando daños al equipo y garantizando estabilidad y confiabilidad.

Control remoto: el monitoreo inteligente admite control remoto y monitoreo inteligente. Puede ajustar la velocidad de forma remota, ver los datos de operación y evitar la operación en el sitio, lo que hace que la administración sea más conveniente.

Especificaciones técnicas

Exhibición detallada de artesanía

1. Módulo de frecuencia variable: Módulo de frecuencia variable de alta calidad, con control de velocidad preciso y funcionamiento estable;

2. Función de arranque suave: Arranque suave, que reduce la corriente de arranque y protege el motor;

3. Múltiples protecciones: Protecciones contra sobrecarga, sobrecorriente, sobretensión y subtensión, asegurando estabilidad y confiabilidad;

4. Diseño de ventilación y disipación de calor: el gabinete de control de frecuencia variable está equipado con canales de disipación de calor dedicados, que pueden eliminar rápidamente el calor de funcionamiento y garantizar el funcionamiento estable del módulo de frecuencia variable;

5. Proceso de Cableado Estándar: Separación de líneas de potencia y señal, cableado horizontal y vertical, facilitando el mantenimiento y garantizando seguridad y estandarización.

Escenarios de aplicación

El gabinete de control de frecuencia variable es ampliamente aplicable y se puede utilizar en varios escenarios:

Control de bombas de agua: Regulación de velocidad de frecuencia variable para bombas de suministro de agua y bombas de aguas residuales, logrando ahorro de energía y reducción del consumo;

Control de ventiladores: Regulación de velocidad de frecuencia variable para ventiladores y ventiladores, logrando ahorro de energía y reducción del consumo;

Compresor de aire: Control de frecuencia variable para compresores de aire, logrando ahorro de energía y reducción de consumo;

Cinta transportadora: Regulación de velocidad de frecuencia variable para transportadores, ajustando la velocidad;

Otros motores industriales: Diversos motores industriales que requieren regulación de velocidad.

Descripción general del proyecto de modernización

I. Perfil del proyecto

Este proyecto implica la mejora del ahorro energético de una planta de tratamiento de aguas residuales municipal a gran escala. El equipo principal de la instalación incluye sopladores Roots para aireación, bombas de elevación de aguas residuales y conjuntos de bombas de retorno. Originalmente, todos los equipos dependían de métodos de arranque directo en línea o estrella-triángulo y utilizaban válvulas estranguladoras para regular el flujo. El equipo funcionó continuamente a velocidad máxima y constante, lo que provocó importantes aumentos repentinos de arranque, incapacidad para ajustar la presión del agua o el flujo de aire y un grave desperdicio de energía. Además, el sistema sufrió golpes de ariete en las tuberías, ruido y vibración excesivos del ventilador, altas tasas de fallas de equipos y costos sustanciales de operación y mantenimiento.

Para lograr una regulación continua de la velocidad, presión y flujo constantes, suministro de energía según demanda y reducción del consumo de energía, se llevó a cabo una modernización integral de los sopladores y bombas de alta potencia de la planta. Se instalaron gabinetes de control inteligentes de variador de frecuencia (VFD) en todos los ámbitos, conectados a un sistema de control central PLC para el ajuste automático de la velocidad, garantizando así un funcionamiento inteligente, energéticamente eficiente y estable de la planta.

II. Problemas previos a la modernización

Pérdida excesiva de energía: el funcionamiento a velocidad constante en la frecuencia de la línea significaba que el equipo funcionaba a plena carga independientemente de la calidad o el volumen real del agua, lo que generaba un gran desperdicio de energía durante los períodos de baja carga.

Alta sobrecorriente de arranque: el arranque estrella-triángulo provocó choques mecánicos, lo que frecuentemente resultó en fluctuaciones de voltaje de la red, daños mecánicos y fallas prematuras de cojinetes y acoplamientos.

Poca precisión en la regulación del proceso: el flujo de aire y la presión del agua se regularon mediante válvula manual de estrangulamiento, lo que provocó retrasos y baja precisión; esto provocó niveles inestables de oxígeno disuelto en los tanques bioquímicos y un rendimiento inconsistente del tratamiento de aguas residuales.

Golpe de ariete severo, vibración y ruido: El arranque y apagado rápidos a la frecuencia de la línea causaron importantes efectos de golpe de ariete, lo que provocó tuberías sueltas o con fugas, mientras que la vibración y el ruido del ventilador excedieron los límites permitidos.

Vida útil corta del equipo y mantenimiento frecuente: el funcionamiento a alta velocidad a largo plazo con impactos mecánicos aceleró el desgaste de los motores, los cuerpos de las bombas y los ventiladores, lo que generó altos costos anuales de reparación y reemplazo e interrupciones en la producción debido al tiempo de inactividad.

III. Plan de configuración del equipo

Según las características de carga de los sopladores y bombas de la planta y los requisitos de ahorro de energía, se instalaron en el sitio gabinetes de control VFD inteligentes personalizados. Estos gabinetes admiten configuraciones de control "uno a uno" y "uno a muchos" y cuentan con regulación automática de presión/flujo constante basada en PID, integración del sistema de control central y conmutación perfecta entre operación de frecuencia de línea y frecuencia variable, lo que garantiza la idoneidad para operaciones de proceso continuo las 24 horas. Especificaciones del equipo principal

Tipo de equipo: Gabinete de control inteligente de frecuencia variable de bajo voltaje (dedicado a ventiladores/bombas)

Sistema compatible: sistema de distribución de energía de bajo voltaje CA trifásico de 380 V

Potencia de control: 15 kW–75 kW (combinación escalonada para varios conjuntos de bombas y equipos de ventilador)

Método de control de velocidad: regulación de velocidad suave y continua de 0 a 50 Hz; Ajuste automático inteligente de circuito cerrado PID

Modos de funcionamiento: conmutable entre los modos VFD automático, VFD manual y respaldo de frecuencia de red (bypass)

Funciones de enclavamiento: Admite comunicación de control central PLC, conexión en red remota RS-485, carga de datos e inicio/parada automáticos

Funciones de protección: protección contra sobretensión, subtensión, sobrecorriente, sobrecarga, pérdida de fase, sobrecalentamiento, cortocircuito y bloqueo.

Funciones auxiliares: Arranque/parada suaves (sin impactos), registro de fallas, retroalimentación de alarma y conmutación de emergencia de frecuencia de red

IV. Aspectos destacados de la modernización

Control de velocidad basado en la demanda para una máxima eficiencia energética: ajusta automáticamente la velocidad de rotación según los caudales del afluente y los datos de oxígeno disuelto en los tanques bioquímicos; opera a bajas frecuencias durante períodos de baja carga, eliminando el desperdicio de energía asociado con el funcionamiento constante a máxima velocidad de la red eléctrica.

Arranque suave sin golpes: acelera suavemente desde 0 Hz sin corriente de entrada; elimina las fluctuaciones de la red, los golpes mecánicos y los golpes de ariete en las tuberías, protegiendo así los motores y la infraestructura de las tuberías.

Control de proceso preciso y estable: la regulación de circuito cerrado PID garantiza una presión y un flujo estables; mantiene un flujo de aire y una presión de agua constantes, estabiliza las condiciones del tratamiento bioquímico y mejora significativamente la tasa de cumplimiento de las aguas residuales tratadas.

Respaldo de modo dual (Red/VFD): el cambio con un solo toque a la operación de frecuencia de red en caso de una falla del VFD evita el tiempo de inactividad y garantiza el funcionamiento continuo de la planta de tratamiento de aguas residuales.

O&M remoto inteligente: se integra con el sistema de control central de la planta para monitorear en tiempo real los parámetros operativos y alertas de fallas; reduce la necesidad de inspecciones manuales y permite una gestión inteligente y no tripulada.

V. Resultados operativos posteriores a la modernización

Ahorros de energía significativos: el equipo reduce automáticamente la frecuencia según la carga, logrando una tasa general de ahorro de electricidad del 30 % al 40 % y reduciendo sustancialmente los costos mensuales de producción de electricidad.

Vida útil extendida del equipo: el arranque/parada suaves sin impactos y el funcionamiento suave a baja velocidad reducen significativamente el desgaste de los motores, cojinetes y redes de tuberías, lo que reduce la tasa de fallas del equipo en más del 80 %. Cumplimiento y rendimiento estable del proceso: la presión del agua y el flujo de aire permanecen constantes y controlables, lo que mejora la estabilidad de los procesos de tratamiento de aguas residuales y garantiza que la calidad del efluente cumpla consistentemente con los estándares y, al mismo tiempo, evite los riesgos asociados con las fluctuaciones del proceso.

Estabilidad mejorada de la red eléctrica: elimina las sobretensiones de arranque de alta corriente; garantiza una tensión estable de la barra colectora sin caídas de tensión instantáneas ni disparos molestos de los disyuntores aguas arriba.

Costos de operación y mantenimiento significativamente reducidos: presenta bajas tasas de falla de equipos y desgaste mínimo, lo que elimina la necesidad de mantenimiento frecuente; Las capacidades de monitoreo remoto y alerta temprana reducen drásticamente la carga de trabajo manual para operaciones y mantenimiento.

VI. Resumen del caso

Los gabinetes de control de frecuencia variable representan la solución óptima de control de ahorro de energía para aplicaciones como bombas de agua, ventiladores, sistemas de aire acondicionado centrales, líneas de montaje industriales, suministro de agua a presión constante y tratamiento de aguas residuales. En comparación con los métodos estrella-triángulo o de arranque suave, ofrecen ventajas clave que incluyen regulación continua de la velocidad, control preciso del proceso, ahorros sustanciales de energía, arranque y parada suaves sin impactos e integración inteligente del sistema. No solo resuelven los riesgos de seguridad asociados con la puesta en marcha de los equipos, sino que también optimizan los procesos de producción y reducen los costos de electricidad, lo que los convierte en un componente estándar y esencial para las modernizaciones que ahorran energía en los sectores industrial y municipal.
