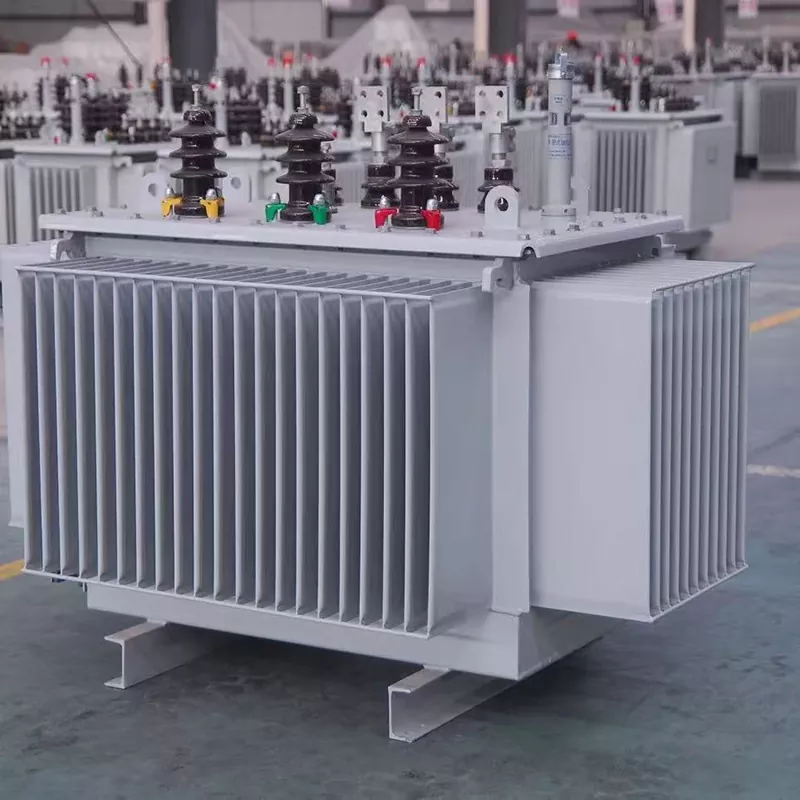

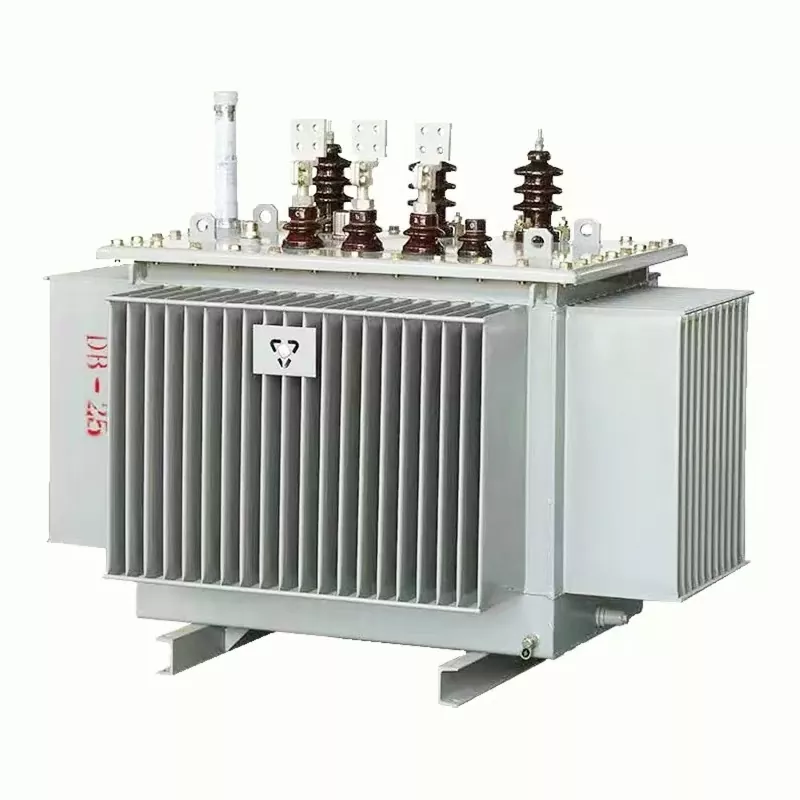

Transformador de distribución sumergido en aceite de Junray Electrical: capacidad nominal de 100 kVA a 10 000 kVA, alto voltaje de 10 kV o 35 kV, bajo voltaje de 0,4 kV. Cuenta con un tanque de aceite sellado corrugado (a prueba de fugas, sin mantenimiento), núcleo de acero al silicio de alta calidad (pérdida 15% menor que los modelos anteriores), cambio de tomas con o sin carga y devanados de cobre o aluminio personalizables. Diseñado para instalación en exteriores en grandes fábricas, subestaciones exteriores, plantas fotovoltaicas de gran escala y grandes proyectos de infraestructura. La capacidad, el voltaje, el voltaje de impedancia, el método de cambio de tomas y el material de bobinado se pueden personalizar para cumplir con los requisitos específicos del proyecto.
Con un rango de capacidad de carga excepcionalmente amplio, que abarca desde 100 kVA hasta 10 000 kVA, este transformador es perfectamente adecuado para satisfacer demandas de carga masivas, como las que se encuentran en los principales sistemas de distribución de energía de fábricas a gran escala y subestaciones importantes. Maneja a la perfección los requisitos de alta capacidad que los transformadores de tipo seco no pueden satisfacer.
Al ofrecer un costo más bajo en comparación con los transformadores de tipo seco, esta solución ofrece ahorros significativos en los costos de equipos para proyectos de distribución de energía a gran escala. No es necesario incurrir en el alto gasto de comprar unidades de tipo seco; Los transformadores sumergidos en aceite son suficientes, lo que reduce sustancialmente los costos generales del proyecto.
Con una robusta resistencia a la intemperie, la unidad se puede instalar directamente al aire libre sin temor a la exposición al sol o la lluvia. Su diseño de tanque corrugado incorpora una estructura sellada que evita fugas de aceite y protege contra la contaminación, lo que hace que el transformador de distribución sumergido en aceite se adapte perfectamente para soportar ambientes exteriores hostiles y elimina la necesidad de construir una sala de distribución interior dedicada.
Al utilizar un núcleo de acero al silicio de alta calidad, el transformador presenta una pérdida de potencia extremadamente baja. En el transcurso de la operación a largo plazo, esto se traduce en ahorros sustanciales en las facturas de electricidad, lo que genera importantes beneficios de ahorro de energía; específicamente, una reducción del 15 % en la pérdida de energía en comparación con los transformadores sumergidos en aceite de la generación anterior.
Caracterizado por una baja tasa de fallas, el transformador de distribución sumergido en aceite se beneficia de una tecnología altamente madura y un rendimiento operativo estable. Como solución comprobada que se ha utilizado en la industria de distribución de energía durante décadas, ofrece un mantenimiento conveniente y es ideal para aplicaciones de distribución de energía en exteriores a gran escala.
|
Capacidad nominal |
100KVA~10000KVA Personalizable |
|
Tensión nominal |
Alto voltaje: 10 kV/35 KV; Baja tensión: 0,4 kV |
|
Voltaje de impedancia |
4%~8% Personalizable |
|
Método de regulación de voltaje |
Cambio de toma sin carga / Cambio de toma con carga |
|
Material del devanado del transformador |
Cobre/Aluminio Personalizable |
Estándares y cumplimiento: este producto se fabrica cumpliendo estrictamente con los estándares nacionales aplicables para transformadores de distribución sumergidos en aceite. Todos los procedimientos de control de calidad y métodos de prueba de fábrica siguen los requisitos estándar para esta categoría de productos. Los informes de prueba detallados y la documentación de cumplimiento están disponibles a pedido.
1. Tanque de aceite sellado corrugado: Presenta un diseño de tanque sellado corrugado que evita fugas de aceite, no requiere mantenimiento y elimina la necesidad de un conservador de aceite externo.
2. Sistema de enfriamiento de aceite aislante: utiliza enfriamiento de aceite aislante para brindar potentes capacidades de disipación de calor, lo que lo hace adecuado para manejar cargas de alta capacidad.
3. Cambiador de tomas fuera del circuito: Equipado con un cambiador de tomas fuera del circuito que permite el ajuste de la relación del transformador en función de las fluctuaciones del voltaje de la red, asegurando la compatibilidad con diferentes niveles de voltaje.
4. Núcleo de hierro de baja pérdida: Construido con un núcleo de acero al silicio de alta calidad que minimiza la pérdida de energía, promoviendo así la eficiencia energética y el ahorro de electricidad.
5. Estructura protectora para exteriores: Cuenta con una carcasa protectora especializada diseñada para uso en exteriores, que ofrece una sólida resistencia contra la contaminación y la humedad para soportar ambientes externos hostiles.
Fábricas de Gran Escala: Distribución de energía exterior y cargas de alta capacidad para grandes plantas industriales.
Subestaciones Exteriores: Subestaciones exteriores e instalaciones de distribución de energía de alta capacidad.
Sistemas FV de gran escala: Transformadores de exterior para centrales fotovoltaicas de gran escala.
Infraestructura importante: Distribución de energía exterior para grandes proyectos de infraestructura.
Admitimos una personalización flexible de este transformador de distribución sumergido en aceite para que coincida con los requisitos específicos del proyecto:
Capacidad nominal: Ajustable dentro del rango de 100 kVA a 10 000 kVA
Tensión nominal: Alta tensión 10 kV o 35 kV; Baja tensión 0,4kV
Voltaje de impedancia: personalizable entre 4% y 8%
Método de regulación de voltaje: cambio de tomas sin carga o cambio de tomas con carga
Material de bobinado: Cobre o aluminio
Para analizar los requisitos específicos de su proyecto, comuníquese con nuestro equipo de ventas con su perfil de carga, condiciones de instalación y cronograma de entrega preferido.
Junray Electrical opera bajo un marco integral de gestión de calidad respaldado por múltiples certificaciones nacionales e internacionales. Para nuestra serie de transformadores de distribución sumergidos en aceite, enfatizamos no solo el control de calidad de rutina sino también pruebas rigurosas específicas del transformador para garantizar la confiabilidad a largo plazo en aplicaciones exigentes de distribución de energía en exteriores.
ISO 9001: sistema de gestión de calidad certificado que cubre todo el proceso de producción, desde la inspección de la materia prima hasta las pruebas del producto terminado, garantizando la trazabilidad y la coherencia en todas las unidades de transformadores.
CE: los productos cumplen con los requisitos esenciales de seguridad, salud y protección ambiental de la UE, lo que facilita el despacho de aduanas y el acceso al mercado sin problemas para proyectos europeos.
CCC – Certificación Obligatoria de China, obligatoria para equipos eléctricos vendidos e instalados dentro del mercado interno chino.
CQC – Certificación de Calidad de China, que verifica que nuestros transformadores cumplen con los estándares nacionales de rendimiento y seguridad para equipos de distribución de energía.
CNAS: nuestro laboratorio de pruebas interno está acreditado por CNAS, lo que valida nuestra capacidad para realizar pruebas de transformadores que cumplen con los estándares, incluidas pruebas de pérdida sin carga, pérdida de carga, voltaje de impedancia y voltaje soportado utilizando equipos calibrados.
Además de las inspecciones de fábrica de rutina, cada Transformador de Distribución Inmerso en Aceite se somete a las siguientes pruebas especializadas de acuerdo con las normas nacionales e internacionales aplicables:
Medición de pérdida sin carga y pérdida de carga: para verificar el rendimiento de la eficiencia energética y confirmar la reducción de pérdida del 15 % en comparación con los modelos de generaciones anteriores.
Prueba de impedancia de cortocircuito: para garantizar que el voltaje de impedancia esté dentro del rango garantizado del 4 % al 8 %.
Prueba de tensión soportada a frecuencia industrial: para validar la integridad del aislamiento y la rigidez dieléctrica de sistemas de 10 kV/35 kV.
Prueba de impulso de rayo (a pedido): para verificar la capacidad de resistencia a sobretensiones para instalaciones al aire libre.
Prueba de sellado: para confirmar la integridad del tanque de aceite corrugado y garantizar cero fugas de aceite bajo presión.
Prueba de calidad del aceite: para garantizar que el aceite aislante cumpla con las especificaciones de rigidez dieléctrica y contenido de humedad.
Prueba de relación de vueltas y verificación de grupo de vectores: para confirmar la relación de fase y la relación de transformador correctas.
Prueba de descarga parcial (bajo pedido): para aplicaciones que requieren niveles de descarga parcial ultrabajos.
1.Pregunta: ¿Cuáles son las diferencias entre los transformadores de distribución sumergidos en aceite y los transformadores de tipo seco?
Respuesta: La capacidad de los transformadores sumergidos en aceite puede alcanzar de 100 kva a 10 000 kva, lo que puede satisfacer las necesidades de cargas extremadamente grandes. Sin embargo, la capacidad de los transformadores de tipo seco es limitada. Al mismo tiempo, los transformadores sumergidos en aceite son más baratos que los transformadores de tipo seco y pueden colocarse directamente al aire libre sin necesidad de una sala de distribución interior, lo que los hace más adecuados para grandes escenarios de distribución al aire libre de alta capacidad.
2. Pregunta: ¿Se puede utilizar este producto directamente al aire libre?
Respuesta: Hemos adoptado un diseño de tanque de aceite sellado corrugado, que tiene un fuerte rendimiento de sellado. Puede prevenir eficazmente las fugas de petróleo y la contaminación. Combinado con la estructura protectora específica para exteriores, puede prevenir la humedad, resistir la luz solar, la lluvia y otros elementos. No se requieren instalaciones de protección adicionales. Se adapta perfectamente al duro entorno exterior y no necesita construir una sala de distribución de energía interior por separado.
3. Pregunta: ¿Se pueden personalizar la capacidad y el voltaje del transformador sumergido en aceite?
Respuesta: El transformador de distribución sumergido en aceite tiene una capacidad nominal que oscila entre 100 KVA y 10 000 KVA, y un voltaje nominal que cubre alto voltaje de 10 kV/35 kV y bajo voltaje de 0,4 kV. Al mismo tiempo, se pueden personalizar el voltaje de impedancia, el método de regulación de voltaje y el material del devanado. De acuerdo con los requisitos de distribución de energía exterior de diferentes escenarios, como grandes fábricas y subestaciones exteriores, podemos adaptar equipos específicos para satisfacer con precisión las necesidades de distribución de energía exterior de gran capacidad.
4. Pregunta: ¿Dónde radica específicamente la ventaja de bajas pérdidas de este producto?
Respuesta: Utilizamos núcleos de láminas de acero al silicio de alta calidad, que tienen una tasa de pérdida un 15% menor que la de los antiguos transformadores sumergidos en aceite. El efecto de ahorro de energía es notable. En funcionamiento a largo plazo, puede reducir significativamente la pérdida de energía eléctrica. La cantidad específica de electricidad ahorrada depende de la capacidad real y la duración de funcionamiento. Cuanto mayor sea la capacidad y el tiempo de funcionamiento, más electricidad se ahorrará, lo que puede ayudar a que los grandes proyectos de distribución de energía ahorren costos de operación y mantenimiento a largo plazo.
Como fabricante profesional, brindamos orientación técnica para ayudar a los clientes extranjeros con la selección adecuada de productos, la preparación de la instalación y la operación de rutina. Nuestro equipo ofrece soporte remoto durante la instalación y puesta en marcha. Hay repuestos disponibles para un envío rápido. Para cualquier consulta técnica, nuestro equipo normalmente responde dentro de las 24 horas.
Este proyecto implica la construcción de un nuevo sistema de distribución de energía externo para una pequeña y mediana empresa manufacturera dentro de un parque industrial. Las cargas principales de la instalación consisten en equipos inductivos industriales estándar, como máquinas estampadoras, tornos, compresores de aire, ventiladores y bombas, que se caracterizan por ciclos frecuentes de arranque y parada, cargas concentradas durante el día y operación con carga liviana durante la noche. El transformador de distribución está ubicado en una plataforma exterior dedicada, que ofrece amplio espacio, excelente ventilación y libertad de las restricciones de seguridad contra incendios asociadas con áreas interiores cerradas.
Dada la instalación al aire libre, los requisitos de rentabilidad, la necesidad de una disipación de calor efectiva y las fluctuaciones de carga significativas, el proyecto utiliza un transformador de potencia sumergido en aceite sellado herméticamente S13-M en lugar de una unidad de tipo seco. Este único transformador sirve como fuente de energía principal para toda la instalación (que abarca energía motriz, iluminación y equipos de producción), garantizando así un suministro de energía estable y a largo plazo para las operaciones.
Idoneidad del espacio exterior para transformadores sumergidos en aceite: La plataforma del transformador exterior ofrece amplio espacio y buena ventilación, cumpliendo con los estándares de instalación sin las estrictas restricciones de seguridad contra incendios aplicables a las instalaciones interiores.
Control de costos: para la misma capacidad, los transformadores sumergidos en aceite son significativamente menos costosos que los transformadores de tipo seco, lo que reduce sustancialmente la inversión en infraestructura de la empresa.
Altos requisitos de disipación de calor: con equipos industriales concentrados, cargas diurnas pesadas y aumentos rápidos de temperatura, el sistema de circulación de aceite de autoenfriamiento de los transformadores sumergidos en aceite supera a las unidades de tipo seco, lo que los hace ideales para operaciones continuas con cargas pesadas.
Robusta resistencia a sobrecargas y sobretensiones: la maquinaria del taller crea importantes sobretensiones durante el arranque y la parada; Los transformadores sumergidos en aceite ofrecen una resistencia superior a cortocircuitos y sobrecargas, lo que los hace muy adecuados para cargas industriales fluctuantes.
Mantenimiento simple y maduro: los transformadores sumergidos en aceite presentan una estructura simple, lo que simplifica el diagnóstico y la reparación de fallas y permite el uso de repuestos estándar, ideal para las capacidades de mantenimiento de rutina de la instalación. Configuración del equipo
Según la carga total calculada, se instala en la plataforma exterior un transformador sumergido en aceite S13-M-800kVA 10kV/0,4kV, energéticamente eficiente y sellado herméticamente. Cuenta con un diseño de tanque corrugado sellado herméticamente sin conservador de aceite, lo que lo hace adecuado para operación en exteriores en cualquier clima.
Modelo: Transformador de potencia sumergido en aceite completamente sellado S13-M-800kVA
Tensión nominal: 10±2×2,5%/0,4 kV
Método de enfriamiento: Autoenfriamiento sumergido en aceite (ONAN)
Material del núcleo: láminas de acero al silicio de alta permeabilidad; estructura de bajas pérdidas y energéticamente eficiente
Características estructurales: Tanque de aceite corrugado completamente sellado; sin mantenimiento; resistente a la oxidación y la humedad; rendimiento de aislamiento estable
Configuración de protección: Fusible desconectador de alto voltaje, pararrayos, interruptor principal de bajo voltaje, protección de conexión a tierra
Método de instalación: Instalación aérea al aire libre sobre una plataforma de acero; Incluye protección contra rayos, puesta a tierra y vallas de seguridad.
Pérdida ultrabaja y alta eficiencia energética: Presenta la estructura de ahorro de energía S13; Las pérdidas sin carga y con carga son significativamente menores que las de los modelos S11 y S9 más antiguos, lo que resulta en ahorros sustanciales en costos de electricidad a largo plazo.
Excelente adaptabilidad al exterior: la estructura completamente sellada aísla la unidad del aire, la lluvia y el polvo; resistente a la condensación y oxidación; Adecuado para funcionamiento en exteriores tanto con altas temperaturas de verano como con bajas temperaturas de invierno.
Disipación de calor superior: la disipación de calor uniforme a través de la circulación del aceite del transformador garantiza un aumento estable de la temperatura bajo cargas pesadas, evitando los problemas de limitación de carga de alta temperatura comunes en los transformadores de tipo seco.
Alta resistencia a impactos y cortocircuitos: funcionamiento estable bajo cargas de impacto causadas por arranques y paradas frecuentes de motores industriales; resistente al sobrecalentamiento y tropiezos.
Clara ventaja de costo-rendimiento: bajo costo de equipo, instalación simple y sin necesidad de instalaciones complejas de extinción de incendios, lo que reduce significativamente el costo de la infraestructura de distribución de energía de la fábrica.
Calidad de suministro de energía estable y compatible: la desviación de voltaje posterior a la puesta en servicio y el equilibrio trifásico cumplen completamente con los estándares de energía industrial, lo que garantiza un funcionamiento sin problemas de los equipos del taller.
No hay anomalías bajo cargas máximas: la temperatura del aceite del transformador y el aumento de temperatura permanecen normales durante la producción diurna a plena carga; no se produce sobrecarga ni calentamiento anormal.
Reducción significativa de energía y pérdidas: el diseño del núcleo de bajas pérdidas reduce drásticamente las pérdidas del transformador, reduciendo efectivamente los cargos mensuales básicos de electricidad de la empresa y los costos relacionados con las pérdidas.
Funcionamiento en exteriores sin fallos: la estructura completamente sellada elimina los riesgos de entrada de agua, humedad y corrosión, lo que garantiza un funcionamiento estable en todo tipo de clima durante todo el año. Operación y mantenimiento convenientes y de bajo costo: el equipo presenta un diseño maduro y una baja tasa de fallas; El mantenimiento de rutina requiere solo inspecciones visuales y comprobaciones de los niveles de aceite y de la conexión a tierra, lo que resulta en una carga operativa mínima.
Los transformadores sumergidos en aceite (serie S13-M) son la opción preferida para proyectos de distribución de energía en plantas industriales, áreas de distribución rural, subestaciones de red externa e instalaciones en sitios abiertos. En comparación con los transformadores de tipo seco, ofrecen ventajas como una disipación de calor superior, alta resistencia a sobrecargas e impactos, costos más bajos, excelente eficiencia energética y facilidad de mantenimiento. Son particularmente adecuados para instalaciones en exteriores y aplicaciones industriales caracterizadas por fluctuaciones de carga significativas o cargas pesadas, lo que representa la solución de transformadores más madura y rentable para proyectos de distribución de redes externas.
