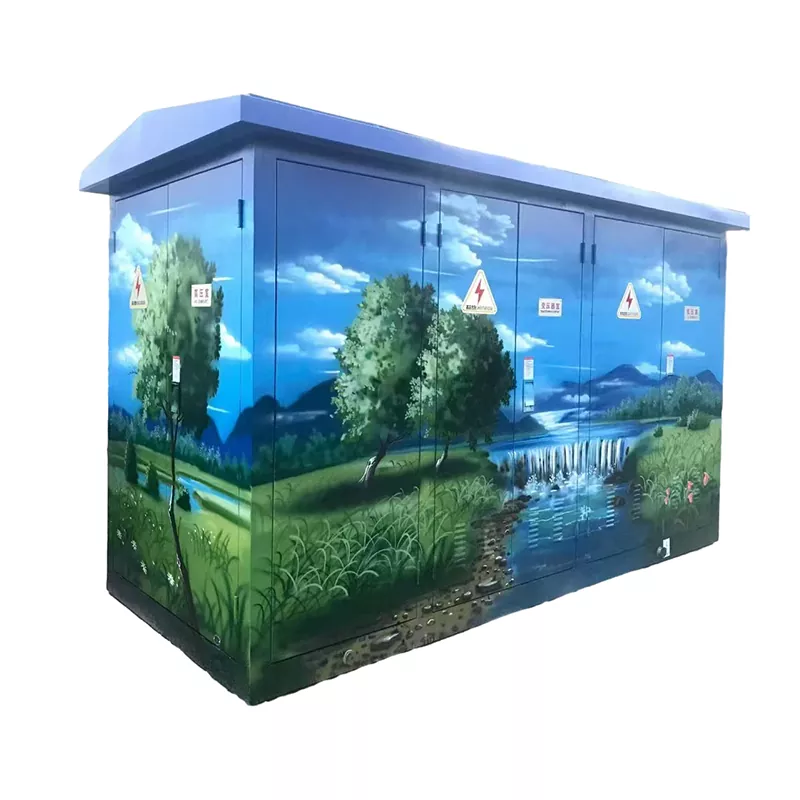

Caja De Derivación De Cables DFW-12

La caja de derivación de cable DFW-12 de Junray Electrical es una solución compacta y rentable para dividir un solo cable de 10 kV en varias ramas sin la necesidad de una unidad principal en anillo (RMU). Diseñado para instalación directa en exteriores, cuenta con una carcasa completamente sellada, opciones de protección IP33/IP54/IP67, construcción de acero inoxidable 304 y un recubrimiento en polvo antienvejecimiento que resiste la exposición al sol y la lluvia. Al admitir de 2 a 6 sucursales, permite una instalación rápida plug-and-play sin herramientas especializadas, lo que reduce tanto los costos de equipos como los gastos de ingeniería civil. Adecuado para redes de cable urbano, distribución rural, cableado fotovoltaico, obras de construcción y parques industriales.

Características del producto

Ramificación de cables: Diseñada para dividir un único cable de 10 kV en múltiples ramas, esta solución permite la intervención de cables sin la necesidad de construir una unidad principal en anillo (RMU) separada, lo que la hace perfectamente adecuada para redes de distribución de energía basadas en cables.

Tamaño compacto: Con un tamaño extremadamente compacto y requisitos de espacio mínimos, la caja de derivación de cable DFW-12 es ideal para instalación en lugares pequeños al borde de la carretera o al aire libre. Al evitar la necesidad de un gran sitio de instalación, se reduce significativamente los costos de adquisición de terrenos.

Rentable: Al ofrecer un costo más bajo que las unidades principales de anillo tradicionales, esta solución es altamente económica para aplicaciones de derivación de cables. En lugar de incurrir en el alto gasto de comprar una RMU, basta con una caja de derivación, logrando así ahorros sustanciales de costos.

Instalación conveniente: Al facilitar una implementación rápida, el proceso de instalación es muy conveniente; simplemente conectar los cables hace que la unidad esté lista para su uso inmediato. Esta configuración optimizada requiere un mínimo de tiempo y esfuerzo, lo que la convierte en la opción ideal para proyectos de vía rápida.

Especificaciones técnicas

Detalles de artesanía de precisión

1. Conectores de cable: Los conectores de cable especializados facilitan conexiones y derivaciones confiables.

2. Protección exterior: La protección con clasificación IP54 garantiza resistencia al agua y al polvo, lo que hace que la caja de derivación de cables DFW-12 sea adecuada para entornos exteriores.

3. Recubrimiento antienvejecimiento: Cuenta con un recubrimiento en polvo especializado para exteriores que resiste el envejecimiento y soporta la exposición a la luz solar y la lluvia sin degradación.

4. Gabinete Sellado: Una estructura completamente sellada brinda protección integral contra el agua y el polvo, salvaguardando las conexiones internas.

5. Diseño que cumple con los estándares: Diseñado para cumplir con los estándares de seguridad y al mismo tiempo garantizar un mantenimiento e inspección convenientes.

Escenarios aplicables

La Caja de Derivación de Cable DFW-12 fabricada por Junray Electrical es adecuada para:

Redes de Cable Urbano: Redes de cable urbano y ramificaciones de cable.

Redes de cables rurales: redes de cables rurales y ramificaciones de cables

Cableado fotovoltaico: ramificación para sistemas de cables fotovoltaicos

Cableado de obras: derivación para sistemas de cables de obras

Cableado de Parques Industriales: Ramificación para sistemas de cableado de parques industriales

Seguro de calidad

Fabricadas en estricto cumplimiento de los estándares nacionales para cajas de derivación de cables DFW-12, cada unidad se somete a rigurosas pruebas de sellado y tensión de resistencia para garantizar un funcionamiento estable y seguro. Ofrecemos configuraciones de derivación personalizables, lo que le permite encargar una caja de derivación personalizada y adaptada con precisión a sus requisitos específicos de derivación de cables, lo que garantiza un ajuste perfecto para las necesidades de su aplicación.

Proyecto de parque industrial en Nairobi, Kenia

Descripción general del proyecto

·Nombre del Proyecto: Proyecto de Distribución de Cable para un Parque Industrial en Nairobi

·Ubicación: Nairobi, Kenia

·Fecha de finalización: noviembre de 2025

·Escala del Proyecto: 12 empresas dentro del parque industrial; 24 cajas de derivación de cables

Productos usados

·Modelo: Caja de Derivación de Cable de Alta Tensión DFW-12

·Cantidad: 24 unidades

·Configuración: 1-Entrada-2-Salida / 1-Entrada-4-Salida; Tipo estándar; acero inoxidable 304

·Certificación: Certificado CE

·Requisitos especiales: Instalación al aire libre; sin mantenimiento; adecuado para el ambiente de alta temperatura de África

Solución

El parque industrial de Kenia requería un sistema de distribución por cable con múltiples puntos de conexión. Dadas las limitadas capacidades de mantenimiento local, había una gran demanda de confiabilidad del equipo y bajos requisitos de mantenimiento. Proporcionamos la solución de exportación DFW-12:

1. Fuerte adaptabilidad ambiental

·Clasificación de protección IP67 y estructura completamente sellada; adecuado para las condiciones cálidas y polvorientas de África

·Caja de acero inoxidable 304 con excelente resistencia a la corrosión.

·Amplio rango de temperatura de funcionamiento (-40°C a +60°C); funcionamiento estable en altas temperaturas

·Diseño libre de mantenimiento, reduciendo significativamente los costos de mantenimiento.

2. Fácil instalación

·Compacto y ligero; conveniente para el transporte y la instalación

·Los conectores de cable enchufables permiten una instalación rápida y sencilla

·No se requieren herramientas especializadas; La instalación puede ser realizada por electricistas locales.

·Elimina la necesidad de una sala de control dedicada, ahorrando costos de ingeniería civil

3. Alta rentabilidad

·Precios asequibles; Más del 70% más barato que construir una sala de control.

·Certificado CE, asegurando la calidad.

·Tecnología madura con amplia aplicación global.

·Documentación técnica completa proporcionada en inglés.

Comentarios de los clientes

"Necesitábamos una solución de distribución de cable confiable y rentable para nuestro parque industrial en Nairobi. Las cajas de derivación de cable DFW-12 de Junray eran perfectas: fáciles de instalar, sin necesidad de construir salas de conmutación y completamente libres de mantenimiento. Han estado funcionando durante 4 meses, incluso en climas cálidos y polvorientos, y todo funciona perfectamente. El precio también es muy competitivo. Excelente relación calidad-precio".

—— Gerente de Operaciones, Parque Industrial de Kenia

Estudio de caso del proyecto de modernización

Este proyecto implica la conversión de líneas aéreas a cables subterráneos en una zona residencial urbana más antigua. El sistema original de 10 kV utilizaba conductores aéreos desnudos; el cableado estaba desorganizado, la tasa de fallas era alta y el sistema era muy susceptible a la interferencia de los árboles y las condiciones climáticas, por lo que no cumplía con los requisitos de expansión de capacidad y suministro de energía seguro en el área. La modernización sustituye todas las líneas aéreas por cables subterráneos. Se requiere equipo de conmutación de ramales de alto voltaje en los nodos de carga para facilitar la bifurcación de cables, la interconexión de redes en anillo y la segmentación/aislamiento de fallas.

El área del proyecto abarca múltiples edificios residenciales de gran altura, instalaciones comerciales y sistemas de alumbrado público, caracterizados por cargas concentradas y requisitos estrictos para la confiabilidad del suministro de energía. Debido a las carreteras estrechas y al denso paisaje, el sitio no es adecuado para estaciones de conmutación de gran escala o salas interiores de aparamenta de alto voltaje; en consecuencia, se seleccionaron cajas de derivación de cables para exteriores totalmente aisladas DFW-12 como equipo de distribución de nodos.

Problemas previos a la modernización

Las líneas aéreas originales tenían un aislamiento deficiente, lo que las hacía propensas a tropezar y a sufrir cortocircuitos durante las tormentas, lo que provocaba una alta tasa de fallas anuales.

Las conexiones de los ramales de las líneas aéreas quedaron expuestas, lo que provocó oxidación y sobrecalentamiento con el tiempo, lo que planteó riesgos para la seguridad.

No hubo nodos de segmentación o aislamiento; una falla en un solo punto provocó cortes de energía en toda la sección de la línea, lo que resultó en una amplia interrupción del servicio.

Ampliar la capacidad de la línea fue difícil, lo que hizo imposible satisfacer las crecientes demandas de carga de las nuevas estaciones de carga de vehículos eléctricos, ascensores y sistemas de iluminación.

Las líneas aéreas restaron valor a la apariencia urbana y no cumplieron con los estándares de soterramiento urbano y mejora del paisaje.

Plan de configuración del equipo

Según el diseño de los nodos del sitio y la capacidad de distribución de energía, se instalaron cajas de derivación de cable para exteriores DFW-12 de 10 kV en múltiples ubicaciones a lo largo de la línea. Estas unidades cuentan con interruptores-seccionadores de carga SF6, configuraciones de red en anillo de soporte y segmentación/aislamiento de fallas, tienen una corriente nominal de 630 A y son dispositivos aptos para exteriores completamente aislados y sellados. Especificaciones clave:

Modelo: Caja de derivación de cable de alto voltaje para exteriores DFW-12

Tensión nominal: 12 kV (para redes de distribución de 10 kV)

Corriente nominal: 630A

Estructura: Unidad de piso para exteriores, completamente aislada, completamente cerrada y libre de mantenimiento.

Características funcionales: interconexión de red en anillo, derivación de cables, segmentación y aislamiento de fallas, indicación de línea viva, indicación de fallas

Clasificación de protección: IP44 (adecuado para ambientes exteriores con lluvia, nieve, condensación y polvo); Entrada/salida de cables: derivación de circuitos múltiples para satisfacer las necesidades de conmutación de cables del área local

Escenarios de instalación y aplicación

La unidad se instala en espacios verdes disponibles a lo largo de vías residenciales; no requiere viviendas dedicadas ni cimientos extensos de ingeniería civil, lo que resulta en una huella pequeña y un período de construcción corto. La caja de derivación DFW-12 segmenta el cable principal y dirige la energía a salas de distribución de edificios individuales y subestaciones tipo caja, creando una estructura de suministro de energía de red en anillo que permite la "segmentación de fallas sin interferencia mutua".

Resultados operativos después de la modernización

Confiabilidad del suministro de energía significativamente mejorada: elimina fallas en las líneas aéreas; no se producen tropezones durante las temporadas de tormentas; Las tasas de fallas de línea caen en más del 95%.

Alcance de falla controlable: aprovechando las capacidades de segmentación y aislamiento de la caja de derivación, una falla de un solo punto aísla solo la sección afectada mientras mantiene la energía a otras áreas, lo que reduce drásticamente el alcance de los cortes.

Operación segura y estable: la estructura sellada y completamente aislada elimina problemas como oxidación, sobrecalentamiento o fugas en conexiones expuestas; Ofrece resistencia en exteriores a la corrosión y la condensación, lo que garantiza un funcionamiento a largo plazo y sin mantenimiento.

Expansión de capacidad flexible: el diseño de ramal de circuitos múltiples permite la conexión directa de nuevas cargas, estaciones de carga de vehículos eléctricos o requisitos de energía adicionales en la caja de rama, eliminando la necesidad de excavaciones extensas o recableado.

Aspecto urbano limpio y ordenado: Todos los cables se colocan bajo tierra, eliminando líneas aéreas abarrotadas y cumpliendo con los requisitos de estandarización y mejora estética de las redes de distribución urbana.

La caja de derivación de cable para exteriores DFW-12 es la opción preferida para convertir redes de distribución urbanas de 10 kV en cableado subterráneo, mejorar áreas residenciales antiguas y gestionar la distribución de carga entre distritos. En comparación con las estaciones de conmutación tradicionales y los equipos de conmutación de alto voltaje, esta solución presenta un tamaño compacto, costos más bajos, instalación rápida y un diseño sin mantenimiento, al tiempo que ofrece capacidades robustas de red en anillo. Es ideal para espacios urbanos limitados, áreas residenciales, distritos comerciales y parques industriales, mejorando efectivamente la confiabilidad de la distribución de energía y simplificando la operación y el mantenimiento.
