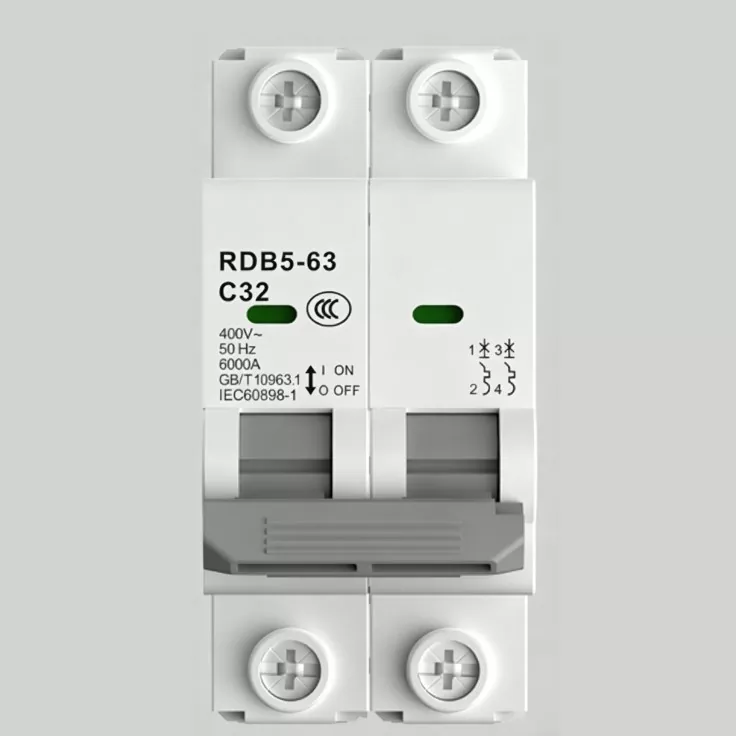

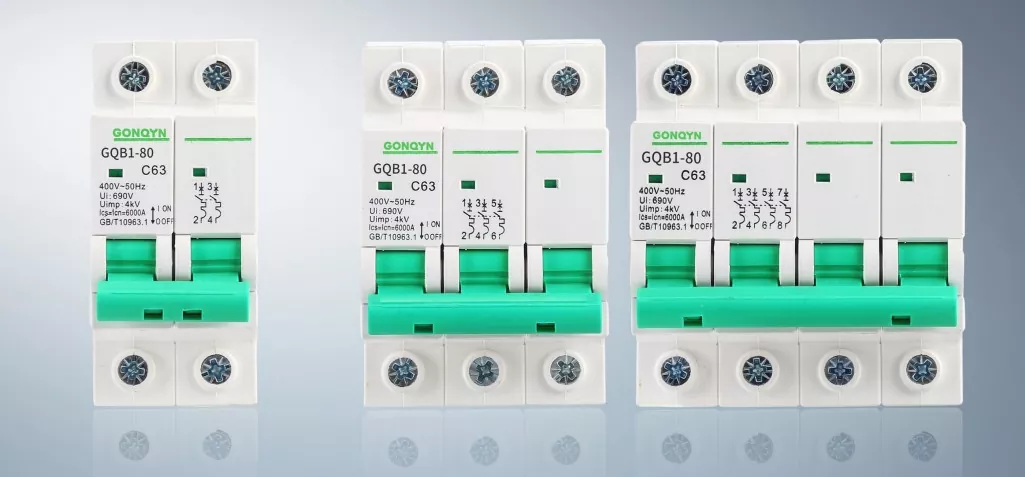

Disyuntor en miniatura

¿Sigues usando el antiguo interruptor de cuchilla? Cuando un circuito sufre un cortocircuito o se sobrecarga, no puede desconectarse automáticamente y sólo puede observar impotente cómo los cables se calientan, el aislamiento se derrite e incluso provoca un incendio. En los extremos de los hogares, oficinas o fábricas, este estado de "desprotección" supone un enorme peligro para la seguridad.

El disyuntor en miniatura de Junray Electrical fue diseñado específicamente para abordar este problema. Reemplaza el tradicional interruptor de cuchilla y actúa como el "centinela inteligente" del circuito. Una vez que detecta una corriente anormal (como sobrecarga o cortocircuito), se disparará automáticamente en un tiempo extremadamente corto, cortando el suministro de energía. Esto no sólo protege los costosos equipos eléctricos, sino que también evita que los circuitos se quemen y se produzcan accidentes por descargas eléctricas, creando una sólida línea de defensa para su seguridad y la de su familia.

Protección precisa y diseño ultracompacto

La principal competitividad del disyuntor en miniatura radica en sus características de disparo precisas y su diseño modular:

Mecanismo de protección dual: Componentes de disparo térmico y magnético incorporados. El disparo térmico se encarga de hacer frente a las sobrecargas de larga duración para evitar el sobrecalentamiento de la línea; el disparo magnético se encarga de afrontar los cortocircuitos instantáneos y cortar rápidamente la avería. La combinación de ambos garantiza una seguridad integral en la línea.

Ultracompacto que ahorra espacio: Diseñado específicamente para la distribución de energía de terminales, es de tamaño muy pequeño. Se puede instalar fácilmente en cajas de distribución estándar PZ30, ocupando muy poco espacio, lo que le permite organizar más circuitos en la caja de distribución limitada y resolver perfectamente el problema del espacio abarrotado.

Altamente rentable: en comparación con los costosos disyuntores de carcasa de plástico, el precio del disyuntor pequeño es muy ventajoso. Para la protección de líneas terminales, proporciona el rendimiento justo, lo que le permite obtener protección de seguridad de grado industrial sin gastar una gran cantidad de dinero, lo que reduce significativamente los costos del proyecto.

Garantía de calidad de Junray Electrical

Como fabricante profesional con profunda experiencia técnica, Junray Electrical cumple estrictamente con los estándares nacionales para disyuntores pequeños en su producción. Nuestra fábrica está equipada con líneas de montaje automatizadas avanzadas y laboratorios de pruebas, lo que garantiza que cada producto pueda soportar pruebas rigurosas.

Este disyuntor en miniatura presenta un mecanismo de funcionamiento confiable, con sensaciones distintas de apertura y cierre. Tiene una tasa de fracaso extremadamente baja. Cada disyuntor se somete a estrictas pruebas de depuración de encendido, apertura y cierre y pruebas de características de protección antes de salir de fábrica, lo que garantiza su estabilidad y confiabilidad incluso con una capacidad de corte de 6 kA a 10 kA. Ya sea que se trate de operaciones frecuentes o fallas repentinas, puede manejarlas con calma y brindarle una garantía de seguridad duradera.

Especificaciones técnicas

Escenarios aplicables

Distribución de energía doméstica: Protección de circuitos de iluminación y enchufes para evitar el sobrecalentamiento de los electrodomésticos.

Oficina/Comunidad: Circuitos de aires acondicionados y equipos de oficina para asegurar el suministro eléctrico diario.

Terminales de fábrica: Protección de pequeños equipos y circuitos de control para estabilizar la producción.

Estudio de caso de renovación

I. Descripción general del proyecto

Este proyecto implica la mejora y renovación de la seguridad eléctrica de unidades residenciales y tiendas a nivel de calle dentro de un complejo de viviendas más antiguo. El alcance cubre los sistemas de distribución de energía de las terminales, incluida la distribución de entrada de servicios residenciales, la iluminación de pasillos comunitarios, los circuitos de enchufes de tiendas, los circuitos de energía de aire acondicionado y los circuitos de iluminación de emergencia. Los interruptores de terminales existentes dependían en gran medida de interruptores de cuchilla obsoletos y disyuntores en miniatura (MCB) genéricos y de calidad inferior. Los problemas incluían una selección desordenada del modelo, curvas de disparo no coincidentes, fallas en el disparo durante sobrecargas o cortocircuitos, disparos molestos frecuentes y riesgos de incendio causados ​​por cableado defectuoso. Eran comunes las modificaciones de cableado no autorizadas y las cargas excesivas; Durante el uso pico del verano, ocurrieron con frecuencia incidentes como sobrecalentamiento de cables, aislamiento ablandado e incendios de enchufes, lo que planteó graves riesgos de descargas eléctricas e incendios eléctricos y no cumplió con los estándares de seguridad eléctrica para edificios civiles.

Para estandarizar la protección de distribución de terminales, eliminar los riesgos de incendio eléctrico y garantizar la seguridad del usuario, todas las unidades existentes fueron reemplazadas por disyuntores en miniatura (MCB) de grado estándar que cumplen con las normas. Se implementó una selección precisa basada en tipos de circuitos específicos (iluminación, enchufes y energía) para garantizar una protección precisa contra sobrecargas y cortocircuitos, estandarizando así completamente el sistema de seguridad de distribución de energía de la terminal.

II. Problemas previos a la renovación

Fallo de interruptores genéricos y negativa frecuente a disparar: Los disyuntores obsoletos y de calidad inferior no cumplieron con los estándares de rendimiento de disparo magnético y térmico; no se dispararon durante cortocircuitos o sobrecargas severas, lo que provocó directamente quemaduras en el cableado e incendios.

Selección desordenada y falta de separación de circuitos: iluminación, enchufes y aires acondicionados compartían el mismo interruptor sin protección separada; una falla en un solo circuito provocó un corte total de energía en toda la unidad, lo que dificultó la resolución de problemas.

Curvas de disparo no coincidentes y disparos molestos frecuentes: se utilizaron curvas estándar "Tipo B" para cargas de potencia; Las corrientes de arranque del motor causaron frecuentes disparos molestos, interrumpiendo el uso normal de energía.

Envejecimiento de los interruptores, sobrecalentamiento y contacto deficiente: los contactos oxidados y las conexiones sueltas en los interruptores viejos provocaron un aumento excesivo de temperatura durante el funcionamiento prolongado a plena carga, lo que provocó la carbonización de la carcasa de la caja de distribución y olores fuertes.

Falta de protección graduada y bajos niveles de seguridad: la ausencia de una protección precisa del MCB terminal significó que las fallas impactaran directamente en los interruptores aguas arriba, causando fácilmente "disparos simpáticos" (disparo de los disyuntores aguas arriba) y cortes de energía a gran escala.

III. Plan de configuración del equipo

De acuerdo con los estándares para la distribución de energía de terminales y las características de carga específicas de iluminación, tomas de corriente y equipos eléctricos, este proyecto utiliza disyuntores en miniatura (MCB) estandarizados. Estos se combinan con precisión con curvas de disparo tipo B y C para lograr una protección refinada y escalonada a nivel de terminal.

Especificaciones del equipo principal

Tipo de dispositivo: Disyuntor en miniatura (MCB): estándar para aplicaciones residenciales y comerciales

Tensión nominal: CA 220 V/380 V; compatible con todos los circuitos terminales de bajo voltaje

Clasificaciones actuales: Opciones configuradas con precisión (10A, 16A, 20A, 25A, 32A, 63A)

Curvas de disparo: Tipo B (cargas de iluminación/resistivas); Tipo C (enchufes, aires acondicionados y cargas de potencia inductiva)

Mecanismo de protección: estructura de doble protección con disparo térmico para sobrecarga y disparo electromagnético para protección contra cortocircuitos.

Características estructurales: Tamaño compacto, montaje modular en riel DIN, rendimiento de frenado sensible y carcasa retardante de llama.

Configuración de circuitos: Circuitos separados para iluminación, enchufes generales, aires acondicionados y equipos de alta potencia.

Posicionamiento de niveles: protección de terminales de etapa final para evitar que se queme el cableado y el equipo de la línea final, así como incendios eléctricos.

IV. Aspectos destacados de la construcción y la aplicación

Protección de circuito precisa y aislamiento de fallas: la protección de circuito independiente para iluminación, enchufes y equipos eléctricos garantiza que una falla en un circuito dispare solo ese disyuntor específico sin afectar el suministro de energía al resto de las instalaciones, lo que facilita la resolución de problemas y el mantenimiento.

Las curvas de carga adaptada evitan disparos molestos y fallos de disparo: los disyuntores tipo B para iluminación ofrecen una alta resistencia a las interferencias, mientras que los disyuntores tipo C para cargas eléctricas soportan sobretensiones de arranque; esto resuelve eficazmente problemas comunes como frecuentes disparos molestos o fallos de disparo durante fallas.

Mecanismo de disparo doble para una protección sensible y confiable: el disparo térmico proporciona protección retardada contra sobrecargas leves, mientras que el disparo electromagnético ofrece protección instantánea contra cortocircuitos repentinos, manejando de manera efectiva varios escenarios de falla.

Ignífugo y a prueba de explosiones para alta seguridad: la carcasa ignífuga de alta calidad y las rejillas internas de extinción de arco evitan llamas o explosiones durante fallas de cortocircuito, eliminando el riesgo de incendio dentro de la caja de distribución.

Instalación modular para una fácil operación y mantenimiento: el diseño de riel DIN estándar garantiza un diseño ordenado y un etiquetado claro, lo que hace que el mantenimiento futuro, la expansión del sistema y el reemplazo de componentes sean extremadamente convenientes. V. Resultados operativos después de la modernización

Eliminación completa de los riesgos de incendio eléctrico: el disparo preciso en respuesta a sobrecargas y cortocircuitos evita el sobrecalentamiento, la rotura del aislamiento y los incendios en los enchufes.

Estabilidad de energía significativamente mejorada: la adaptación de carga optimizada garantiza que no se produzcan disparos molestos, sobrecalentamiento del interruptor ni formación de arcos causados ​​por conexiones sueltas.

Aislamiento preciso de fallas: las fallas en un solo circuito provocan la desconexión de energía solo para ese circuito, lo que garantiza un suministro de energía ininterrumpido a otros y mejora en gran medida la experiencia del usuario.

Distribución de energía de terminales estandarizada: una protección jerárquica clara (aguas arriba/aguas abajo) evita disparos no selectivos o fallas en el disparo, cumpliendo plenamente con los estándares de protección graduada de bajo voltaje.

Aceptación exitosa de la seguridad eléctrica: la segmentación racional del circuito, la selección adecuada del equipo y los mecanismos de protección sensibles garantizaron la finalización exitosa de la actualización del sistema eléctrico para el antiguo complejo residencial.

VI. Resumen del caso

Los disyuntores en miniatura (MCB) son los dispositivos de protección fundamentales, más utilizados y más críticos en el extremo terminal de los sistemas de distribución de energía de bajo voltaje. Están diseñados específicamente para proteger iluminación, enchufes y pequeños circuitos de energía en entornos residenciales, comerciales e industriales. Distinción comparativa: MCB (protección de terminal) → MCCB (protección de derivación) → ACB (protección de línea entrante principal). Con su tamaño compacto, respuesta sensible y control de circuito granular, los MCB sirven como la última línea de defensa para prevenir incendios eléctricos a nivel terminal y garantizar la seguridad personal; Son un componente estándar esencial en todos los proyectos de distribución de energía civiles e industriales.

¿Por qué elegir Junray Eléctrico?

Elegir Junray Electrical no es simplemente elegir un Proveedor; es elegir un socio de seguridad confiable. Contamos con un equipo profesional de 50 personas, incluidos 5 ingenieros de cotizaciones a tiempo completo, que pueden brindarle servicios personalizados rápidos y precisos.

Prometemos ofrecer una respuesta rápida global 7×24 horas. Si está buscando un Disyuntor Miniatura que pueda proteger líneas terminales y cumplir con los estándares de seguridad, no lo dude más. Contáctenos de inmediato para obtener consultas técnicas y cotizaciones gratuitas, y permita que Junray Electrical construya un sistema de distribución de energía seguro, estable y eficiente para usted.

Preguntas frecuentes

Pregunta: ¿Cuáles son las diferencias entre los disyuntores en miniatura y los disyuntores de caja de plástico?

Respuesta: Las principales diferencias radican en el tamaño y los escenarios de aplicación. El disyuntor miniatura es de menor tamaño y es adecuado para su instalación en los rieles de la caja de distribución. Se utiliza principalmente para proteger líneas terminales (como iluminación y enchufes domésticos) y tiene un precio más económico. Mientras que el disyuntor de caja de plástico es de mayor tamaño y se utiliza principalmente para proteger las líneas principales. Para la protección de terminales, utilizar un disyuntor en miniatura es la opción más económica y razonable.

Pregunta: ¿Se puede personalizar este disyuntor?

Respuesta: Sí, puede. Podemos personalizar la corriente nominal (6A - 63A), la capacidad de corte (6kA - 10kA) y el número de polos (1P - 4P) según sus requisitos específicos, para satisfacer perfectamente sus necesidades de protección de línea terminal.

Pregunta: ¿Es complicada la instalación de este disyuntor?

Respuesta: Adoptamos un diseño de instalación de rieles estandarizado. Simplemente insértelo en el riel estándar de la caja de distribución y conecte las líneas de entrada y salida. No se necesitan herramientas complejas, lo que acorta significativamente el tiempo de construcción.
