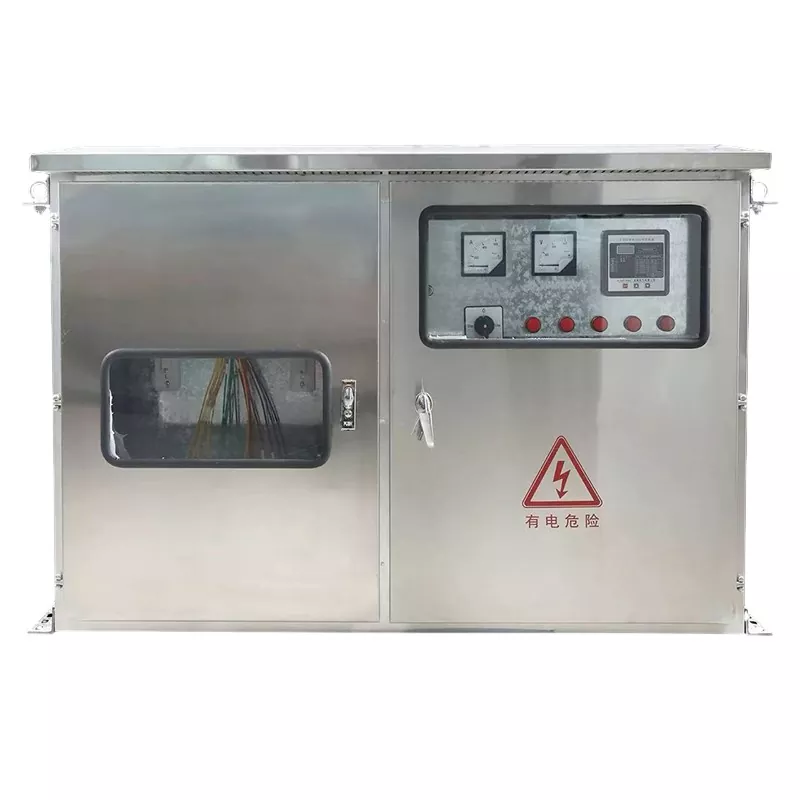

Gabinete de distribución JP

El gabinete de distribución JP es un dispositivo de distribución integral diseñado específicamente para escenarios de distribución de energía de bajo voltaje en exteriores. Su posicionamiento principal es el de ser un producto ideal para renovaciones de redes eléctricas urbanas y rurales, y también es adecuado para diversos requisitos de distribución de energía de bajo voltaje en exteriores. Este equipo integra múltiples funciones como medición, líneas salientes y compensación de potencia reactiva, y presenta funciones de protección integrales que incluyen protección contra cortocircuitos, sobrecargas, sobretensiones y fugas. Es de tamaño compacto, de apariencia estéticamente agradable y económicamente práctico. Se puede instalar directamente en los postes de transformadores montados en postes al aire libre sin necesidad de bases de instalación complejas. Como dispositivo de distribución específico para exteriores, el cuerpo de su gabinete está hecho de placas de acero laminadas en frío engrosadas o acero inoxidable, equipado con estructuras a prueba de lluvia específicas para exteriores, y su superficie está tratada con pulverización electrostática de alta temperatura. Tiene excelentes propiedades antienvejecimiento, resistencia a la corrosión, protección solar y a prueba de lluvia, y puede funcionar de manera estable en ambientes al aire libre durante mucho tiempo. Es compatible con voltajes nominales de CA 50 Hz de sistemas de distribución de energía de bajo voltaje de 380 V/220 V. La instalación y el mantenimiento son convenientes, lo que lo convierte en una opción confiable para la distribución de energía en exteriores.

Especificaciones técnicas

¿Qué pasa con la capacidad de protección exterior?

El gabinete de distribución JP adopta un diseño de estructura dual de refugios contra la lluvia profesionales y tiras de caucho de sellado, combinados con un proceso de sellado general, para formar un sistema de protección triple. El nivel de protección puede alcanzar IP54, lo que puede prevenir eficazmente el polvo, el agua y la luz solar. Aísla completamente el viento y la lluvia del exterior, así como la entrada de polvo, y es adecuado para entornos hostiles al aire libre y al aire libre. Incluso si se expone a la lluvia y al sol durante mucho tiempo, puede mantener un funcionamiento estable sin preocuparse por los daños causados ​​por factores ambientales al equipo.

¿Está completa la configuración funcional?

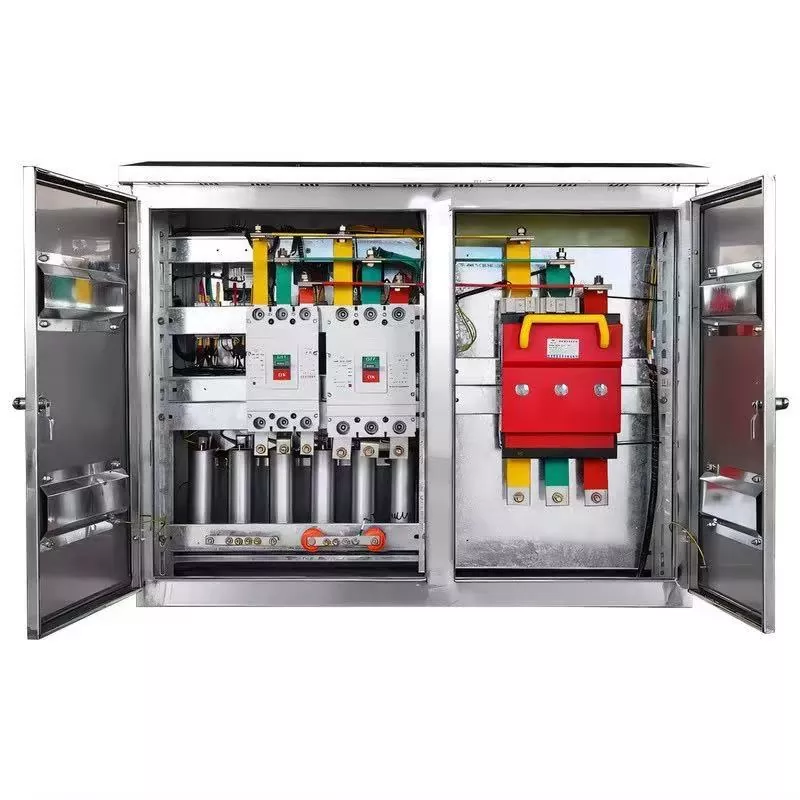

Rompiendo la limitación de la función única del equipo de distribución tradicional, integra funciones como control de distribución, medición de energía, compensación de potencia reactiva y protección contra fugas. Puede ensamblar de manera flexible varios componentes eléctricos, como disyuntores, medidores de electricidad, compensación de capacitores, transformadores, protección contra fugas, etc., sin la necesidad de combinar otros equipos. Puede satisfacer todas las necesidades de distribución del proceso de áreas de distribución rural, parques, etc. en un solo paso, simplificar el enlace de distribución y reducir los costos de adquisición e implementación.

¿El proceso ha cumplido con los estándares?

Seguimos estrictamente las normas nacionales de seguridad eléctrica para el diseño y la producción. Utilizamos procesos estándar nacionales para construir, equipamos con un sistema completo de puesta a tierra y un dispositivo de protección de enclavamiento de cinco prevenciones, y lo combinamos con una resistente cerradura de puerta antirrobo. El gabinete de distribución JP adopta un proceso de rectificado de bordes completamente redondeados, sin rebabas. Es más seguro de usar y cumple totalmente con los estándares de aceptación de la ingeniería energética. Se puede utilizar directamente en diversos proyectos formales de distribución de energía, como parques y redes eléctricas municipales y rurales, sin necesidad de modificaciones adicionales.

¿Qué tan duradero es para uso en exteriores?

Elija el proceso de recubrimiento en polvo electrostático de alta temperatura específico para exteriores, combinado con placas de acero engrosadas laminadas en frío o gabinetes de acero inoxidable. Tiene un excelente rendimiento antienvejecimiento. Incluso cuando se expone al sol y a la lluvia durante mucho tiempo, no sufrirá fácilmente problemas de envejecimiento, oxidación o desprendimiento de la pintura. Es altamente duradero y resistente, reduciendo significativamente la frecuencia y el costo de mantenimiento en el futuro, extendiendo la vida útil del equipo y cumpliendo con los requisitos para un funcionamiento en exteriores a largo plazo.

¿Existe protección contra rayos para uso en exteriores?

Para abordar el problema de que la distribución de energía en exteriores sea propensa a los rayos, el gabinete de distribución JP integra especialmente módulos de protección contra rayos, que pueden resistir eficazmente la interferencia de los rayos y prevenir daños a los equipos y líneas causados ​​por los rayos. Se adapta perfectamente a escenarios de distribución de energía al aire libre en áreas rurales y otros entornos de distribución de energía al aire libre, eliminando por completo el riesgo de rayos en la distribución de energía al aire libre y garantizando el funcionamiento seguro y estable del sistema de distribución de energía.

¿Puede cumplir con los requisitos de diferentes proyectos?

Admite personalización en función de la capacidad de cada área de transformador. De acuerdo con las necesidades reales de diferentes proyectos, proporciona servicios de personalización de esquemas, apertura de orificios y tamaños no estándar, adaptándose de manera flexible a las necesidades de distribución de energía de áreas rurales de transformadores, comunidades al aire libre, parques industriales y otros escenarios diferentes. Independientemente de la escala del proyecto o las diferencias en los requisitos, puede igualar y mejorar con precisión la adaptabilidad del proyecto.

¿Qué escenarios son compatibles con él?

El gabinete de distribución JP, con su excelente rendimiento de protección en exteriores y adaptabilidad flexible, se usa ampliamente en diversos escenarios de distribución de bajo voltaje en exteriores: áreas de distribución rural, distribución integral de bajo voltaje en exteriores en pueblos y ciudades, lo que ayuda a mejorar la red eléctrica rural; distribución exterior en zonas residenciales y salas de distribución de propiedades, garantizando la seguridad de la distribución exterior en zonas residenciales; distribución exterior en parques industriales y perímetros de fábricas, proporcionando soporte energético estable para la producción industrial; distribución exterior para alumbrado vial municipal, pilotes de carga y estaciones de bombeo de agua, satisfaciendo las necesidades de ingeniería municipal; suministro de energía de construcción temporal para proyectos de infraestructura, conexión a red fotovoltaica y proyectos de renovación de áreas de distribución, satisfaciendo las necesidades de distribución de energía tanto temporales como a largo plazo, cubriendo integralmente escenarios de distribución al aire libre y convirtiéndose en el estándar central para la distribución de bajo voltaje en exteriores.

Descripción general del proyecto de modernización

I. Perfil del proyecto

Este proyecto implica la mejora de la red eléctrica rural y la modernización asociada para la integración fotovoltaica distribuida (PV); está clasificado como un proyecto de renovación de la red rural estandarizado de State Grid. El área sirve a un grupo de hogares rurales. El equipo de distribución existente estaba obsoleto, los diseños de los alimentadores de baja tensión estaban desorganizados y faltaba una compensación centralizada de energía reactiva y una protección integral contra fugas a tierra. Además, la incorporación de numerosos sistemas fotovoltaicos distribuidos en los tejados provocó importantes fluctuaciones de tensión, bajos factores de potencia y graves pérdidas en las líneas, lo que dio lugar a problemas crónicos como tensión inestable en los extremos de las líneas y penalizaciones por un rendimiento deficiente del factor de potencia.

Para estandarizar la distribución de bajo voltaje, implementar una compensación centralizada de potencia reactiva, mejorar la protección contra fugas a tierra y adaptarse a los requisitos de conexión de la red fotovoltaica, se están instalando gabinetes de distribución integrados para exteriores (gabinetes JP) estandarizados en el lado de bajo voltaje de cada transformador de distribución. Estos gabinetes integran medición, distribución de energía, protección, compensación de energía reactiva y terminales de conexión fotovoltaica, lo que permite una operación estandarizada, inteligente y de bajas pérdidas del área de distribución.

II. Problemas previos a la modernización

Bajo factor de potencia: Las cargas rurales consisten principalmente en equipos inductivos como bombas de agua, ventiladores y electrodomésticos. Sin compensación centralizada, el factor de potencia se mantuvo constantemente por debajo de 0,85, lo que generó sanciones financieras.

Altas pérdidas en la línea y voltaje inestable: los alimentadores de bajo voltaje carecían de protección seccional y presentaban cableado desorganizado, lo que resultaba en caídas de voltaje significativas; Los niveles de voltaje eran excesivamente altos durante las horas nocturnas de menor actividad y demasiado bajos durante los períodos de mayor consumo.

Falta de protección de seguridad: La configuración original carecía de protección unificada contra fugas a tierra, sobrecargas y cortocircuitos; Las prácticas de cableado peligrosas, como conexiones no autorizadas y fugas en las líneas domésticas, planteaban riesgos de descarga eléctrica e incendio.

Fluctuaciones de voltaje significativas debido a la conexión a la red fotovoltaica: con los sistemas fotovoltaicos en los tejados que utilizan energía autogenerada y devuelven el excedente de electricidad a la red, el flujo de energía inverso provocó derivas de voltaje y fluctuaciones excesivas, comprometiendo la seguridad de los equipos eléctricos de los residentes.

Equipos no estandarizados y operación y mantenimiento difíciles: el antiguo área de distribución carecía de equipos integrados estandarizados; Los componentes estaban dispersos, la resolución de problemas era lenta y el monitoreo remoto de datos era imposible. III. Plan de configuración del equipo

De acuerdo con los estándares de State Grid para la construcción de redes eléctricas rurales y las condiciones operativas de las áreas de distribución integradas con energía fotovoltaica, cada zona de distribución está equipada uniformemente con un gabinete de distribución de bajo voltaje integrado para exteriores tipo JP. Esta unidad integra el interruptor de entrada, múltiples circuitos de salida, compensación inteligente de potencia reactiva, medición y recopilación de datos, protección contra fugas a tierra y un terminal de distribución inteligente, adecuado para instalación montada en poste o en tierra.

Especificaciones del equipo principal

Modelo: Gabinete de distribución integrado para exteriores JP (estándar de rejilla rural)

Capacidad aplicable: zonas de distribución de 100 kVA/200 kVA

Tensión nominal: sistema trifásico de cuatro hilos de 0,4 kV

Estructura del gabinete: Diseño exterior a prueba de lluvia y polvo; placa de acero de alta resistencia con recubrimiento en polvo electrostático; estructura antirrobo completamente cerrada

Funciones integradas: Protección de la línea principal de entrada, múltiples circuitos derivados de salida, compensación dinámica inteligente de potencia reactiva, medición de energía, adquisición remota de datos, protección contra fugas a tierra

Método de compensación: conmutación dinámica basada en controlador inteligente; Ajuste automático de la capacidad de potencia reactiva en función de la carga y la salida fotovoltaica.

Clasificación de protección: IP54 (a prueba de lluvia, polvo, resistente a la condensación, a prueba de manipulaciones); adecuado para ambientes exteriores expuestos

Método de instalación: Montado en poste (en poste de transformador) o montado en el suelo; instalación cómoda y diseño estandarizado

IV. Aspectos destacados de la construcción y la aplicación

Diseño y estandarización integrados: consolida las funciones de distribución, compensación, medición, protección y monitoreo de energía en una sola unidad; resuelve problemas de equipos dispersos y cableado desordenado; Cumple totalmente con los estándares de State Grid para la construcción de zonas de distribución.

Compensación dinámica de potencia reactiva para zonas fotovoltaicas: cambia automáticamente los condensadores en función de las fluctuaciones de carga (como una alta producción fotovoltaica durante el día y ninguna salida durante la noche) para resolver problemas como la sobretensión de la conexión a la red fotovoltaica y la inestabilidad del factor de potencia.

Múltiples protecciones de seguridad: Equipado con protección contra cortocircuitos, sobrecargas, fugas a tierra y pérdida de fase; Aísla fallas en circuitos individuales para evitar cortes de energía generalizados y riesgos de incendio eléctrico.

Alta durabilidad al aire libre: estructura completamente cerrada, resistente a la lluvia y al polvo; resiste ambientes rurales hostiles caracterizados por la luz solar directa, la lluvia y fluctuaciones significativas de temperatura; soporta un funcionamiento a largo plazo y sin mantenimiento. Operaciones y mantenimiento remotos inteligentes (O&M): integra terminales inteligentes del área del transformador de distribución para permitir el monitoreo remoto de voltaje, corriente, factor de potencia y datos de consumo de energía, lo que facilita la alerta temprana de fallas y una gestión refinada de O&M.

V. Resultados operativos después de la modernización

Eliminación completa de las penalizaciones por factor de potencia: el factor de potencia del área de distribución mejora de manera estable por encima de 0,95, cumpliendo plenamente con los estándares de evaluación de State Grid y eliminando todas las penalizaciones relacionadas con el factor de potencia.

Reducción significativa de pérdidas y ahorro de energía: las pérdidas en las líneas de bajo voltaje se reducen drásticamente, lo que mantiene las pérdidas en las líneas del área de distribución dentro de los límites estándar y ahorra una cantidad sustancial de electricidad anualmente.

Calidad de voltaje estable que cumple con los estándares: suprime eficazmente las fluctuaciones de voltaje causadas por los sistemas fotovoltaicos conectados a la red y equilibra los niveles de voltaje pico y valle, resolviendo completamente los problemas con el voltaje residencial inestable y la incapacidad de operar los aparatos eléctricos correctamente.

Seguridad eléctrica muy mejorada: cuenta con protección de derivación independiente y disparo preciso para fugas a tierra y fallas de cortocircuito, lo que previene eficazmente accidentes por descargas eléctricas e incendios eléctricos en el área de distribución.

O&M inteligente y estandarizado: permite el monitoreo y control remoto de datos, la localización de fallas rápida y precisa y una reducción significativa en la carga de trabajo de O&M, lo que garantiza que el área de distribución pase las inspecciones de aceptación de estandarización en el primer intento.

VI. Resumen del caso

El gabinete de distribución integrada JP es una pieza central del equipo estandarizado por State Grid para redes eléctricas rurales, áreas de distribución al aire libre, integración fotovoltaica distribuida y modernización de áreas de distribución antiguas. Al integrar distribución de energía, compensación de energía reactiva, medición, protección y monitoreo inteligente, ofrece ventajas únicas como bajo costo, instalación rápida, altos índices de protección y operación sin mantenimiento. Es el equipo de distribución terminal preferido para la construcción estandarizada de áreas de distribución de bajo voltaje, reducción de pérdidas, mejora de la eficiencia y mejora de la seguridad.
