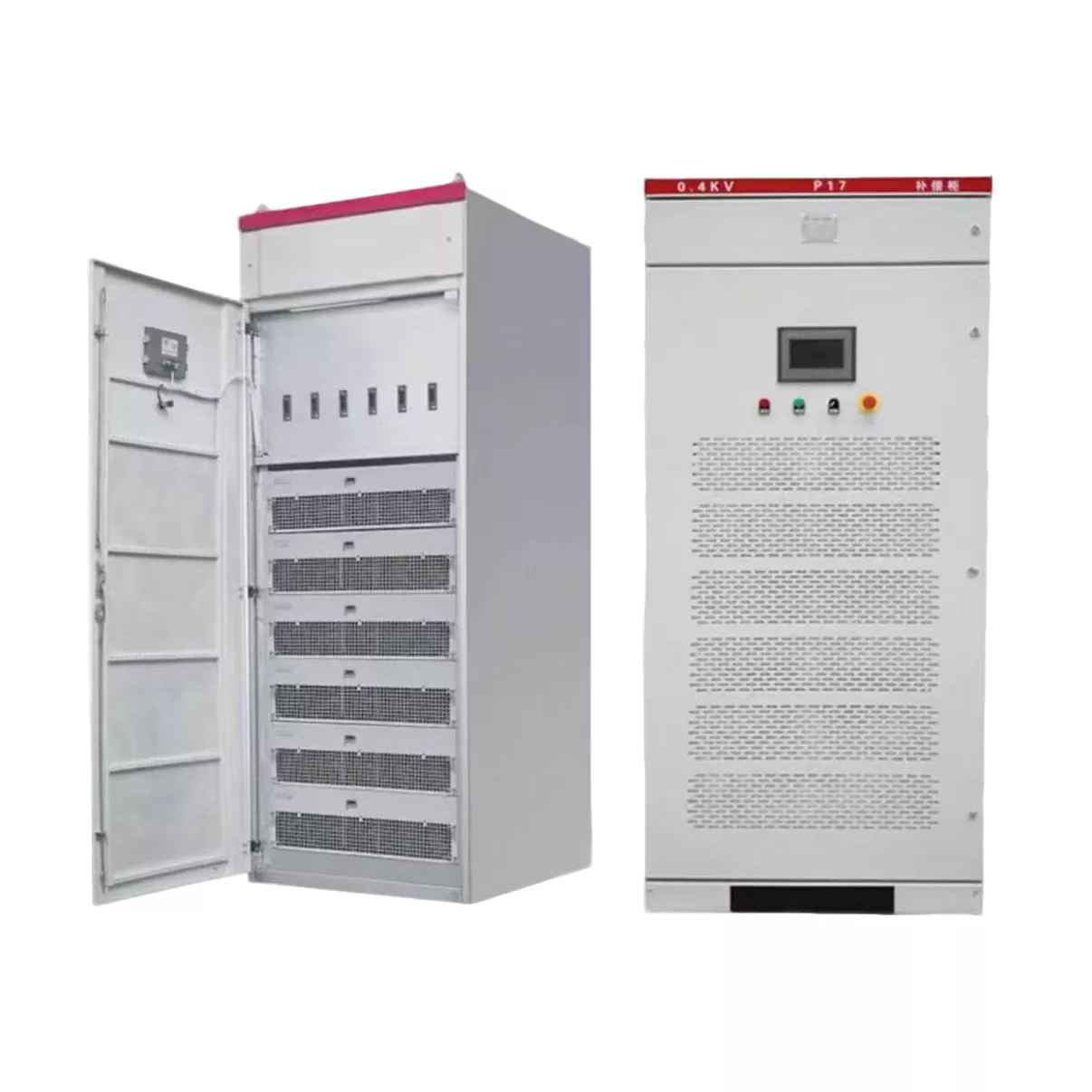

Gabinete de filtro de potencia activa APF

El gabinete de filtro de potencia activa APF de Junray Electrical está diseñado para eliminar la contaminación armónica causada por cargas no lineales, como variadores de frecuencia, rectificadores y sistemas UPS. Proporciona compensación armónica en tiempo real en los órdenes de armónicos 2.º a 50.º, logrando una eficiencia de mitigación de ≥95 % y reduciendo la distorsión armónica total (THDi) dentro de los límites de los estándares GB/T 14549 e IEEE 519. Esto protege los transformadores, cables, condensadores y equipos sensibles aguas abajo contra el sobrecalentamiento, el envejecimiento prematuro o las fallas. El gabinete es de suelo, tiene clasificación IP4X y está construido con múltiples protecciones integradas, incluidas protecciones contra sobretensión, subtensión, sobrecorriente y sobretemperatura. Adecuado para plantas de fabricación, instalaciones químicas, centros de datos y grandes proyectos de infraestructura.

¿Por qué su fábrica necesita urgentemente una gestión dinámica?

Con el uso generalizado de cargas no lineales, como convertidores de frecuencia y equipos de rectificación, la contaminación armónica de la red eléctrica se ha vuelto cada vez más grave. Esto no sólo provoca el sobrecalentamiento de los transformadores y acelera el envejecimiento de los cables, sino que también puede provocar explosiones de condensadores, fallos de funcionamiento de la protección de relés y otros accidentes graves. Las pérdidas económicas más directas provienen de las "multas armónicas" impuestas por el departamento de suministro eléctrico. Los filtros pasivos tradicionales solo pueden apuntar a frecuencias específicas y son propensos a resonar con la impedancia del sistema, causando contaminación secundaria. Nuestro gabinete de filtro de potencia activa APF adopta tecnología avanzada de gestión dinámica. Es como un "purificador" de la red eléctrica, capaz de monitorear en tiempo real las formas de onda de la corriente, identificando y generando automáticamente corrientes de compensación de igual amplitud y dirección opuesta a las amplitudes armónicas. Este enfoque de "usar veneno para contrarrestar el veneno" puede eliminar por completo el impacto de los armónicos, controlar la tasa de distorsión armónica total dentro del rango estándar nacional y permitirle decir adiós por completo a las multas y al riesgo de que el equipo se queme.

Ventaja principal

El valor principal de este gabinete de filtrado de potencia activa APF radica en su alta capacidad de respuesta dinámica y su efecto de control de alta precisión. En primer lugar, tiene una capacidad de control de armónicos de rango completo, capaz de filtrar más del 95% de los armónicos, incluidos los armónicos 5.º y 7.º comunes, así como armónicos de orden superior que van del 2.º al 50.º. En segundo lugar, mejora significativamente la calidad de la energía al controlar los armónicos, reducir las pérdidas en la línea y aumentar la tasa de carga efectiva de los transformadores, lo que equivale a una expansión de la capacidad del transformador. Más importante aún, puede proteger eficazmente equipos sensibles aguas abajo, extendiendo la vida útil de motores y convertidores de frecuencia. Para muchas fábricas, el ahorro de electricidad y la evitación de multas logrados en el primer mes después de instalar este equipo a menudo cubren una parte considerable del costo del equipo, lo que resulta en un retorno de la inversión extremadamente alto.

El compromiso de Junray Electrical

Como fabricante experimentado con certificaciones internacionales como ISO, CE y CCC, Junray Electrical es muy consciente de la dureza de los entornos industriales. Este gabinete de filtro de potencia activa APF adopta un diseño de piso y tiene un nivel de protección de IP4X, adecuado para diversos entornos de salas de distribución. El interior utiliza módulos de filtro activo APF de alta calidad, combinados con alimentación estandarizada y técnicas de cableado de separación de corriente débil, lo que garantiza la compatibilidad electromagnética y la estabilidad del sistema. El equipo cuenta con potentes capacidades de detección inteligente, que pueden adaptarse automáticamente a los cambios de carga sin ajustes manuales frecuentes. Al mismo tiempo, hemos incorporado múltiples mecanismos de protección, como protección contra sobretensión, subtensión, sobrecorriente y sobretemperatura. En caso de anomalías en el sistema, se apagará automáticamente y emitirá una alarma. El diseño dedicado de refrigeración y ventilación garantiza que los módulos permanezcan tranquilos y estables incluso durante largos períodos de funcionamiento con carga elevada.

Escenarios ampliamente aplicables

Nuestro gabinete de filtro de potencia activa APF se usa ampliamente en lugares con requisitos extremadamente altos de calidad de energía. Es indispensable como "guardián de la red eléctrica" ​​en plantas de fabricación con una gran cantidad de convertidores de frecuencia, plantas químicas equipadas con equipos de rectificación y centros de datos con alta densidad de datos. Para grandes proyectos de infraestructura, también puede gestionar eficazmente la interferencia armónica generada por los equipos de construcción. Elegir Junray Electrical significa elegir un socio que entiende de tecnología y valora la calidad. Brindamos un servicio de proceso completo desde la selección, la instalación hasta la posventa, asegurando que su sistema de distribución de energía alcance el estado óptimo.

Especificaciones técnicas

Estudio de caso

Este proyecto involucra una planta de tratamiento secundario de aguas residuales municipal. Las cargas clave incluyen bombas de elevación de afluentes, bombas de retorno, sopladores de aireación y equipos de deshidratación de lodos. Todos los equipos utilizan variadores de frecuencia (VFD) y arrancadores suaves para el control de velocidad, lo que representa un escenario típico que involucra cargas no lineales de alta intensidad.

Problemas identificados

El sistema de distribución de energía de bajo voltaje original de la planta estaba equipado únicamente con bancos de capacitores de compensación de potencia reactiva estándar y carecía de equipo de mitigación de armónicos. La operación a largo plazo resultó en varios problemas de calidad de la energía que con frecuencia interrumpieron la producción continua, creando una necesidad urgente de instalación de filtros de energía activos (APF) para una mitigación integral.

Distorsión armónica severa: Las pruebas de calidad de energía en sitio revelaron una distorsión armónica total de la corriente (THDi) del 27,6 % en el lado de bajo voltaje, con armónicos característicos dominantes en los órdenes 5, 7, 11 y 13, niveles que excedieron con creces los límites permitidos.

Fallas frecuentes del banco de capacitores: los capacitores de compensación de potencia reactiva con frecuencia sufrían abultamientos, fallas dieléctricas y disparos, lo que los hacía incapaces de conmutar adecuadamente; el bajo factor de potencia resultante planteaba un riesgo de sanciones financieras basadas en cargos de ajuste del factor de potencia.

Sobrecalentamiento severo de equipos: se observaron aumentos anormales de temperatura en barras colectoras, cables de alimentación y transformadores de bajo voltaje, lo que aceleró el envejecimiento del aislamiento de los cables y creó un riesgo de incendio.

Sistemas de automatización inestables: los PLC, la instrumentación y los equipos de monitoreo en línea sufrieron interferencias armónicas, lo que provocó fluctuaciones de datos y lecturas anormales, que ocasionalmente provocaron activaciones falsas de los enclavamientos del proceso.

Disparos molestos de los gabinetes de distribución: Los armónicos causaron corrientes excesivas de secuencia cero y distorsionadas, lo que provocó frecuentes disparos molestos de disyuntores de bajo voltaje y dispositivos de protección contra fugas a tierra, interrumpiendo así el tratamiento continuo de aguas residuales.

Solución

Con base en las características de carga y los datos de la prueba de armónicos, se instaló un gabinete de filtrado activo APF de 300 A en una configuración paralela centralizada en la barra colectora principal de 0,4 kV en la sala de distribución de bajo voltaje. Esta configuración emplea una conexión paralela para mitigar dinámicamente los armónicos en todos los rangos de frecuencia y al mismo tiempo proporciona compensación dinámica de potencia reactiva y suprime la resonancia de la red. Especificaciones del equipo:

Modelo: Filtro de potencia activo de bajo voltaje (APF-300A/380V)

Ubicación de instalación: sala de distribución principal de bajo voltaje de 0,4 kV

Método de compensación: mitigación activa paralela en tiempo real

Alcance de mitigación: Armónicos de espectro completo (orden 2 a 50); Mitigación simultánea de armónicos y compensación dinámica de potencia reactiva.

Tiempo de respuesta: ≤5 ms; compatible con cargas fluctuantes dinámicas de bombas y ventiladores de accionamiento de frecuencia variable (VFD)

Cumplimiento armónico: El THDi del sistema se redujo del 27,6 % a menos del 8 %

Resultados

Resolución completa de fallas en gabinetes de capacitores: Se eliminó la interferencia de resonancia armónica; los condensadores ya no se abultan ni se disparan; El sistema de compensación de potencia reactiva funciona de manera estable.

Reducción significativa del aumento de temperatura de los equipos: los problemas de calentamiento en transformadores, barras colectoras y cables mejoraron notablemente; eliminó los riesgos de degradación a largo plazo por altas temperaturas; Prolongó la vida útil de los equipos de distribución de energía.

Sistema de control de automatización estable: interferencia armónica completamente eliminada; los datos de los PLC, sensores e instrumentos de monitoreo en línea se mantuvieron estables, sin fluctuaciones erráticas ni disparos falsos de enclavamiento.

Confiabilidad mejorada del suministro de energía: problemas completamente resueltos con disparos molestos de interruptores de bajo voltaje; aseguró un funcionamiento continuo y estable las 24 horas del día del proceso de tratamiento de aguas residuales; evitó paradas de producción.
