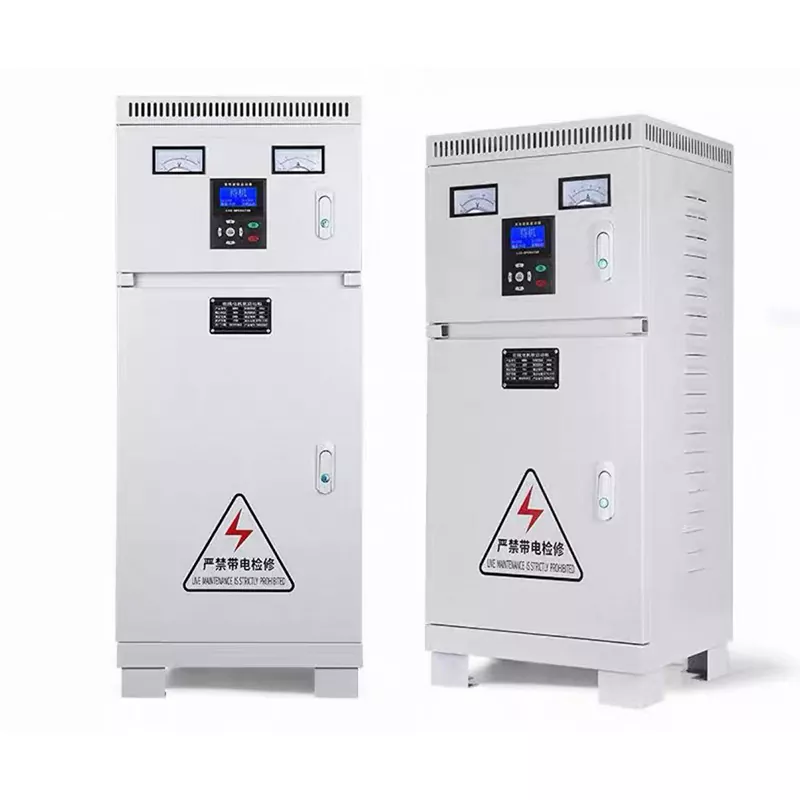

Caja de control del lado de la máquina

Cuando muchas empresas utilizan motores de gran potencia y carga pesada, como trituradoras y molinos de bolas, a menudo se encuentran con un dilema: el par de arranque estrella-triángulo es insuficiente, lo que imposibilita el arranque del equipo de carga pesada y no puede lograr un arranque normal; aunque el gabinete de control de frecuencia puede cumplir con los requisitos, es costoso y, para escenarios que no requieren ajuste de velocidad sino solo arranque con carga pesada, es sin duda una pérdida de costos. Ha surgido la caja de control del lado de la máquina, que se adapta con precisión a los requisitos de arranque de los motores de carga pesada de gran potencia y tiene en cuenta tanto el rendimiento de arranque como el control de costos.

Especificaciones técnicas

¿Cuáles son los puntos de venta clave?

Como dispositivo de arranque exclusivo para motores de potencia ultraalta de servicio pesado, la caja de control del lado de la máquina ofrece varias ventajas que abordan directamente los puntos débiles prácticos del uso real:

Reducción de voltaje autoacoplado, reduciendo a la mitad el impacto de las sobretensiones de la red: Equipado con transformadores autoacoplables de alta calidad, puede reducir con precisión la corriente de arranque a 1/4 del arranque directo, que es incluso inferior a 1/3 del arranque estrella-triángulo, reduciendo significativamente el impacto en la red durante el arranque y evitando interferencias con el funcionamiento normal de otros equipos. Es adecuado para el arranque estable a largo plazo de varios motores de potencia ultraalta.

Arranque de alto par, fácil de arrancar cargas pesadas: el par de arranque puede alcanzar el 60% del arranque directo, superando con creces el par del arranque estrella-triángulo. Para equipos de carga pesada, como trituradoras y molinos de bolas, resuelve por completo el problema de que el arranque estrella-triángulo no se puede mover, lo que garantiza un arranque suave y suficiente potencia, y garantiza que el equipo pueda ponerse en funcionamiento rápidamente.

Amplia adaptación de energía, cobertura más amplia: la potencia nominal se puede adaptar de 15 kW a 800 kW y se admite la personalización. Es más grande que el rango de potencia del gabinete de control de arranque estrella-triángulo y cubre perfectamente varios motores de servicio pesado de potencia ultraalta. Ya sea que se trate de pequeños equipos pesados ​​o grandes unidades industriales, se pueden combinar con precisión.

Múltiples protecciones, funcionamiento estable y más sin preocupaciones: integrado con múltiples funciones de protección como sobrecarga, sobrecorriente, sobretensión, subtensión y sobretemperatura, puede monitorear el estado operativo del equipo en tiempo real. Una vez que ocurre una anomalía, detiene automáticamente la máquina y protege el motor y el transformador de autoacoplamiento, lo que reduce el riesgo de daños al equipo y reduce el costo de mantenimiento posterior. La operación es más confiable.

Una opción rentable con una reducción de precio del 50 %: en comparación con los armarios de control de conversión de frecuencia, el precio se reduce directamente en un 50 %. No es necesario gastar una gran cantidad de dinero en funciones redundantes de regulación de velocidad. Solo está optimizado para requisitos de arranque de carga pesada, lo que permite a los compradores obtener una solución de arranque más adecuada a un costo menor y ahorrar significativamente el presupuesto de adquisiciones.

Ventajas del diseño estructural

Junray Electrical ha estado profundamente comprometida con la investigación y producción de equipos de arranque. Se adhiere a ofrecer calidad profesional a los compradores. Cada detalle de la caja de control del lado de la máquina ha sido meticulosamente refinado, equilibrando practicidad y durabilidad. Está equipado con un transformador de autoacoplamiento de alta calidad y los componentes principales son de excelente calidad, lo que garantiza un arranque con reducción de voltaje estable y un par suficiente; también está equipado con un relé de tiempo preciso, que puede cambiar automáticamente el modo de inicio sin necesidad de intervención manual, lo que garantiza precisión y confiabilidad; un diseño de canal de disipación de calor dedicado elimina rápidamente el calor generado por el funcionamiento del equipo, evitando el envejecimiento de los componentes debido al sobrecalentamiento; el proceso de cableado estandarizado separa los circuitos de potencia y control, es horizontal y vertical, facilitando el mantenimiento y cumple con las normas de seguridad eléctrica.

¿Cuáles son los escenarios de aplicación práctica?

Gracias a su excelente rendimiento de arranque y amplia adaptabilidad, la caja de control del lado de la máquina se ha convertido en el equipo de arranque estándar para diversos motores de potencia ultraalta y servicio pesado, adaptándose con precisión a múltiples escenarios industriales. En el escenario de la máquina trituradora, es adecuado para el arranque con carga pesada de máquinas trituradoras de potencia ultra alta, proporcionando suficiente potencia y un arranque suave; en el escenario del molino de bolas, puede impulsar fácilmente el arranque con carga pesada del molino de bolas, resolviendo el problema de potencia insuficiente en el arranque en estrella-triángulo; en el escenario de la bomba de agua de alta potencia, es adecuado para el arranque con carga pesada de bombas de agua de potencia ultra alta, lo que garantiza el funcionamiento estable de los sistemas de suministro y drenaje de agua; en el escenario de ventiladores de alta potencia, es adecuado para el arranque de ventiladores de potencia ultraalta, lo que reduce el impacto en la red y garantiza el buen funcionamiento de los ventiladores, cumpliendo plenamente con los requisitos de arranque de cargas pesadas industriales.

Compra Inmediata

Seleccione un dispositivo de arranque de motor de servicio pesado compatible, confiable y rentable para ser la clave para reducir costos y mejorar la eficiencia. La caja de control del lado de la máquina es desarrollada y producida por Junray Electrical. Garantiza calidad, ofrece entrega rápida y tiene un excelente servicio posventa, abordando perfectamente los puntos débiles del difícil arranque de motores de servicio pesado y los altos costos. No lo dudes. Contáctenos de inmediato para obtener la rentable caja de distribución de bajo voltaje, que hace que el arranque de motores de gran potencia y servicio pesado sea más suave y el funcionamiento más confiable.

Descripción general del proyecto de modernización

I. Antecedentes del proyecto

Este proyecto contempla la modernización del sistema de distribución de energía eléctrica de una estación de tratamiento de aguas residuales de un parque industrial. La estación está equipada con múltiples bombas principales de aguas residuales de alta potencia (132 kW), que están clasificadas como equipos de alta inercia y carga pesada. Los motores originales utilizaban un método de arranque directo en línea (DOL), lo que generaba corrientes de entrada masivas. Cada arranque provocó una caída repentina en el voltaje de la barra colectora de la planta, luces parpadeantes y la parada o reinicio de otros equipos; con frecuencia provocaba disparos instantáneos por sobrecarga en el disyuntor principal aguas arriba y provocaba la ablación o soldadura del contactor. El uso prolongado del arranque DOL provocó un sobrecalentamiento severo del devanado del motor y una reducción de la vida útil del equipo, mientras que las fluctuaciones de la red interfirieron con los equipos de fabricación de precisión cercanos, comprometiendo seriamente la estabilidad de la producción y la seguridad eléctrica.

Para resolver los problemas de alta corriente de arranque, caídas severas de voltaje y vulnerabilidad del equipo, todas las unidades fueron reemplazadas por gabinetes de control de arranque de voltaje reducido con autotransformador. Este enfoque garantiza el arranque sin problemas de motores de carga pesada limitando el voltaje y la corriente, evitando así los inconvenientes del arranque DOL y garantizando el funcionamiento seguro y estable tanto de la red eléctrica como del equipo.

II. Problemas previos a la modernización

Corriente de irrupción de arranque masiva y caída de voltaje severa: el arranque directo de bombas de alta potencia provocó que las corrientes instantáneas alcanzaran entre 5 y 7 veces el valor nominal, lo que provocó importantes caídas de voltaje en las barras colectoras e interfirió con los equipos eléctricos en toda la planta.

Disparos frecuentes del interruptor aguas arriba: las sobretensiones de arranque activaron la protección de sobrecarga en el gabinete de distribución principal; Arrancar una sola bomba podría causar cortes de energía localizados e interrupciones de producción en toda la instalación.

Alto riesgo de que el contactor y el motor se quemen: la exposición frecuente a sobretensiones de alta corriente provocó que los contactos del contactor principal se desgastaran o se soldaran entre sí, mientras que los devanados del motor sufrieron un envejecimiento a alta temperatura, lo que resultó en una tasa de falla del equipo extremadamente alta.

Incapacidad para iniciar/parar con frecuencia; Limitaciones operativas: El método DOL provocó una acumulación excesiva de calor, lo que hizo imposible cumplir con los requisitos operativos de arranque y parada de bombas en respuesta a cargas fluctuantes de aguas residuales (pico y valle).

Mala calidad de la energía e interferencias con equipos de precisión: fluctuaciones significativas de voltaje provocaron errores y deriva de datos en instrumentos de control automático cercanos y equipos de accionamiento de frecuencia variable (VFD), comprometiendo la precisión de la producción.

III. Plan de configuración del equipo

Para abordar los requisitos de arranque de bombas de agua de carga pesada y alta potencia de 132 kW, y al mismo tiempo equilibrar la viabilidad económica y la estabilidad operativa, el sitio está equipado con gabinetes de control de arranque de voltaje reducido con autotransformadores estandarizados. Estos utilizan un modo de arranque de voltaje reducido de doble toque (80 % y 65 %), cambiando automáticamente entre operación de voltaje reducido y voltaje total a través de relés de retardo de tiempo para garantizar un arranque suave y suave del motor.

Especificaciones del equipo principal

Modelo: Gabinete de control de arranque de voltaje reducido con autotransformador serie XJ01

Motor compatible: motor de bomba de agua asíncrono trifásico de alta potencia de 380 V, 132 kW

Método de arranque: Arranque con limitación de corriente y voltaje reducido del autotransformador; grifos de doble voltaje seleccionables (65%, 80%)

Características de arranque: corriente de arranque limitada a 2 o 3 veces la corriente nominal, lo que reduce significativamente el impacto en la red.

Lógica de control: Arranque de voltaje reducido → estabilización retardada → cambio automático a operación de voltaje completo; conmutación totalmente automática y desatendida

Funciones de protección: Protección contra sobrecarga, pérdida de fase, cortocircuito, conmutación retardada y subtensión

Componentes principales: Autotransformador de alta capacidad, contactores de conmutación principal/de reserva, controlador de tiempo inteligente, relé de sobrecarga térmica

Aplicaciones: Equipos de carga pesada, como bombas de agua, ventiladores y compresores de aire de alta potencia; Ofrece una relación costo-rendimiento superior en comparación con los arrancadores suaves o los variadores de frecuencia (VFD)

IV. Aspectos destacados de la aplicación

Reduce significativamente la corriente de arranque y estabiliza el voltaje de la red: utiliza una limitación de corriente de voltaje reducido basada en un autotransformador para eliminar de manera efectiva la sobrecorriente de 5 a 7 veces asociada con el arranque directo en línea, evitando caídas o parpadeos significativos de voltaje en la barra colectora.

Garantiza un arranque/parada suaves y protege el equipo del motor: el arranque suave elimina golpes y vibraciones; Reduce significativamente el aumento de temperatura del motor y retarda el envejecimiento del devanado, extendiendo así la vida útil del equipo.

Previene el disparo del interruptor aguas arriba y garantiza una producción continua: la corriente de arranque controlable elimina los disparos molestos de los dispositivos de protección aguas arriba, resolviendo el problema de los cortes de energía localizados causados ​​por el arranque de equipos individuales.

Estructura robusta y excelente relación costo-rendimiento: en comparación con los arrancadores suaves o VFD, este sistema presenta una estructura simple, una baja tasa de fallas y un costo económico, al tiempo que ofrece una alta resiliencia en condiciones operativas industriales adversas. Operación completamente automática y fácil mantenimiento: Presenta conmutación automática retardada a operación de voltaje completo sin intervención manual; simplifica el servicio futuro, utiliza piezas intercambiables estándar y garantiza bajos costos de mantenimiento.

V. Resultados operativos después de la modernización

Corriente de arranque controlable y calidad de red estable: el motor arranca suavemente sin sobretensiones ni fluctuaciones de voltaje; Los equipos de toda la planta funcionan de manera estable sin alertas de errores relacionados con interferencias.

Eliminación de disparos de interruptores aguas arriba: múltiples pruebas de arranque y parada no mostraron disparos accidentales de los interruptores aguas arriba, lo que resolvió por completo los problemas con cortes de energía e interrupciones de producción durante el arranque.

Tasa de falla cero para motores y contactores: aumento de temperatura normal durante el arranque; sin erosión ni adherencia por contacto; sin sobrecalentamiento ni envejecimiento de los devanados del motor; 100% integridad del equipo.

Adecuado para operaciones de arranque y parada frecuentes: cumple con los requisitos de arranques y paradas cíclicos basados ​​en cargas fluctuantes entre día y noche en la estación de tratamiento de aguas residuales, lo que mejora significativamente la adaptabilidad operativa.

Pasó la inspección de aceptación eléctrica en el primer intento: la lógica de inicio, las funciones de protección y los estándares de distribución de energía cumplieron con los requisitos y pasaron con éxito la inspección de estandarización de distribución de energía industrial.

VI. Resumen del caso

El gabinete de control de arranque de voltaje reducido con autotransformador es la solución de arranque más convencional y rentable para ventiladores, bombas y compresores de aire industriales de alta potencia. Principio básico: utiliza un autotransformador para reducir el voltaje y limitar la corriente, reduciendo así el impacto de la corriente de arranque en la red eléctrica y el equipo. Se diferencia del arranque directo en línea (alta corriente, daña el equipo), de los arrancadores suaves (electrónica propensa a fallar) y de los variadores de frecuencia (alto costo). Con su estructura duradera, alta estabilidad y costo moderado, el arranque con autotransformador es la opción preferida para actualizaciones técnicas en fábricas más antiguas y modernizaciones de distribución de energía para equipos de alta potencia y carga pesada, equilibrando efectivamente la seguridad de la red, la vida útil de los equipos y la rentabilidad del proyecto.
