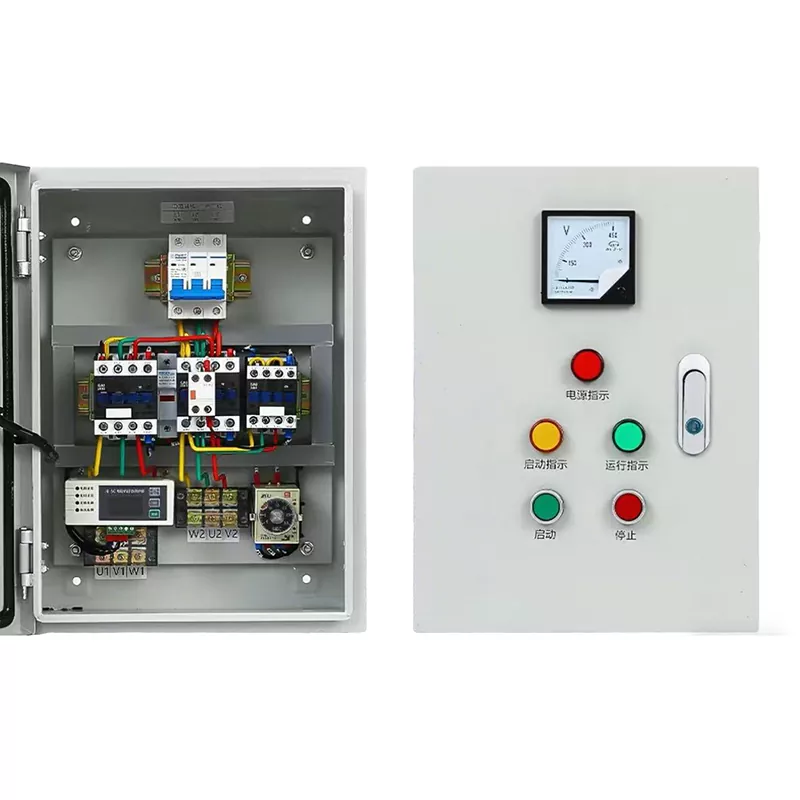

Gabinete de control de arranque estrella-triángulo

El gabinete de control de arranque estrella-triángulo de Junray Electrical es una solución de arranque de voltaje reducido rentable diseñada específicamente para motores de alta potencia que no requieren regulación de velocidad. Al utilizar la tecnología de arranque estrella-triángulo, reduce la corriente de arranque a un tercio de los niveles de arranque directo en línea, eliminando efectivamente las caídas de voltaje de la red, los choques mecánicos y los daños al equipo causados ​​por una corriente de entrada excesiva. Con una estructura simple y robusta, ofrece una confiabilidad significativamente mayor y tasas de falla más bajas en comparación con los variadores de frecuencia, mientras que cuesta aproximadamente un 60 % menos. La potencia nominal oscila entre 15kW y 315kW con protección IP40, admitiendo instalación tanto en suelo como en pared. Adecuado para aplicaciones de alta potencia, como bombas de agua, ventiladores, compresores de aire y cintas transportadoras en entornos industriales, municipales y comerciales donde el arranque sin problemas y la protección del equipo son fundamentales.

Desarrollado específicamente para motores de alta potencia.

Cuando muchas empresas utilizan motores de alta potencia, se encuentran con dos problemas principales: en primer lugar, cuando el motor se arranca directamente, la corriente de arranque es demasiado grande, lo que no solo afecta fuertemente la red eléctrica y afecta el funcionamiento normal de otros equipos, sino que también daña fácilmente el motor, provocando daños en el equipo y paradas de producción; En segundo lugar, para resolver el problema de la corriente de arranque, utilizar un gabinete de control de conversión de frecuencia es demasiado costoso. Para escenarios que no requieren regulación de velocidad pero solo necesitan reducir la corriente de arranque, el costo es extremadamente bajo, lo que resulta en un desperdicio de costos.

El gabinete de control del arrancador estrella-triángulo está diseñado precisamente para abordar este problema. Está desarrollado específicamente para motores de alta potencia, sin la necesidad de estructuras complejas, puede lograr un arranque eficiente con reducción de voltaje, equilibrando practicidad y economía, y satisface perfectamente las necesidades de arranque de varios motores de alta potencia que no requieren regulación de velocidad.

Especificaciones técnicas

Ventaja principal

Reduzca el voltaje durante el arranque para proteger la red eléctrica y hacer que el motor sea más duradero.

Durante el arranque, se adopta un método de conexión estrella-triángulo, que puede reducir con precisión la corriente de arranque a 1/3 de la corriente de arranque directa. Esto elimina por completo el impacto de grandes corrientes en la red eléctrica, evita fluctuaciones de voltaje en la red que afectan a otros equipos y previene eficazmente que el motor se queme debido a una corriente de arranque excesiva, extendiendo así la vida útil del motor, reduciendo los costos de reemplazo de equipos y resolviendo los principales problemas del arranque de motores de gran potencia.

Una opción rentable

En comparación con el gabinete de control de frecuencia variable, el precio del gabinete de control de arranque estrella-triángulo se ha reducido directamente en un 60%. No es necesario gastar una gran cantidad de dinero en equipos complejos de frecuencia variable. Para escenarios donde no se requiere ajuste de velocidad y solo es necesario reducir la corriente inicial, puede cumplir completamente con los requisitos de uso, reduciendo significativamente los costos de adquisición de la empresa y reduciendo la inversión posterior en operación y mantenimiento. Su rentabilidad es muy superior a la de productos similares.

Estructura simple y estable

Al abandonar el complejo módulo de conversión de frecuencia y adoptar un diseño estructural simple y práctico, durante el funcionamiento es más estable y con una tasa de fallas extremadamente baja. Especialmente indicado para escenarios con cargas estables y que rara vez requieren mantenimiento de equipos. No es necesario realizar paradas frecuentes para mantenimiento, lo que reduce las interrupciones de producción causadas por fallas en los equipos y mejora la eficiencia de la producción.

Múltiples protecciones de seguridad

Integrado con funciones de protección de sobrecarga, sobrecorriente, sobretensión y subtensión, puede monitorear el estado operativo del motor en tiempo real. Una vez que el motor muestra alguna anomalía, el equipo se apagará automáticamente, protegiendo eficazmente el motor y el equipo relacionado, previniendo daños al equipo, evitando posibles riesgos de seguridad y pérdidas económicas causadas por fallas del equipo y garantizando un funcionamiento más confiable.

La instalación es conveniente y eficiente.

El proceso de instalación es sencillo. No es necesario que técnicos profesionales dediquen mucho tiempo a la depuración. Se puede completar rápidamente y es adecuado para diversos proyectos de ingeniería que avanzan rápidamente. Reduce el tiempo de instalación y permite que el equipo se ponga en uso lo antes posible, mejorando así la eficiencia del avance del proyecto.

Desmontaje detallado de componentes

Nuestro gabinete de control de arrancadores estrella-triángulo presta mucha atención a cada detalle. Desde los componentes principales hasta el proceso de cableado, sigue estrictamente los estándares de la industria. Con productos de alta calidad, elimina las preocupaciones sobre las adquisiciones y garantiza un funcionamiento estable a largo plazo. Está equipado con un módulo de inicio estrella-triángulo dedicado. Los componentes principales son de excelente calidad y pueden lograr con precisión un arranque con reducción de voltaje, reduciendo efectivamente la corriente de arranque. También cuenta con múltiples componentes de protección para salvaguardar completamente la seguridad del funcionamiento del motor y prevenir situaciones anormales. El relé de tiempo preciso puede cambiar automáticamente entre los modos de inicio en estrella y triángulo, con conmutación precisa y operación confiable, sin necesidad de operación manual. El diseño dedicado de ventilación y disipación de calor elimina rápidamente el calor generado durante el funcionamiento del equipo, evitando que los componentes envejezcan debido al sobrecalentamiento y extendiendo la vida útil del equipo. El proceso de cableado estándar garantiza la separación de las líneas de alimentación y señal, con cableado recto y vertical, marcas de terminales claras, lo que hace que el mantenimiento posterior sea conveniente, y también cumple con los estándares de seguridad, lo que permite una aceptación sin problemas del proyecto.

Cubriendo diversos requisitos de arranque de motores de gran potencia.

El gabinete de control de arranque estrella-triángulo, con su excelente rendimiento y adaptabilidad flexible, se usa ampliamente en diversos escenarios de motores de gran potencia que no requieren regulación de velocidad, coincidiendo con precisión con los requisitos de arranque de diferentes industrias.

En el escenario de bombas de agua de gran potencia, es adecuado para varias bombas de suministro de agua de gran potencia, logrando un arranque suave con reducción de presión y evitando daños a la bomba debido a una corriente de arranque excesiva;

En el escenario del ventilador de gran potencia, se puede utilizar para arrancar varios ventiladores de gran potencia, reduciendo la corriente de arranque y asegurando el funcionamiento estable del ventilador;

En el escenario de compresores de aire de gran potencia, es adecuado para el arranque de compresores de aire, teniendo en cuenta tanto la suavidad del arranque como la protección del equipo;

En el escenario de la cinta transportadora de gran potencia, ayuda a que la cinta transportadora arranque sin problemas, reduciendo el desgaste del equipo y mejorando la eficiencia del transporte;

Al mismo tiempo, también es compatible con otros motores de gran potencia que no requieren regulación de velocidad, ya sea en producción industrial, ingeniería municipal o diversas fábricas de procesamiento, se puede adaptar.

Descripción general del proyecto de modernización

Perfil del proyecto

Este proyecto consiste en la modernización del sistema eléctrico de bombas contra incendios en un complejo comercial. La instalación incluye una bomba principal de rociadores contra incendios de 30 kW y un grupo motobomba estabilizador de presión. Clasificado como carga de emergencia contra incendios de Clase I, el sistema exige altos estándares de estabilidad de arranque, impacto mínimo en la red y confiabilidad del equipo.

El equipo original utilizaba un método de arranque directo en línea (DOL). La enorme corriente de irrupción en el arranque provocaba con frecuencia caídas de tensión, parpadeos de iluminación y sobrecargas instantáneas en los disyuntores aguas arriba. Además, el arranque brusco corría el riesgo de dañar la estructura mecánica de la bomba y acortar la vida útil del motor. Para reducir la corriente de arranque, garantizar un arranque sin problemas y proteger tanto la red eléctrica como el equipo contra incendios, el sistema se actualizó a gabinetes de control de arranque de voltaje reducido estrella-triángulo (Y/Δ), cumpliendo así con los requisitos del código de seguridad contra incendios para arranques de bajo impacto.

Problemas previos a la modernización

Corriente de arranque excesiva: la corriente de arranque del DOL alcanzó entre 6 y 7 veces la corriente nominal, lo que con frecuencia provocó fluctuaciones en el voltaje de la red e interrupciones momentáneas de energía para los equipos en el sitio.

Daños por choque mecánico: El par instantáneo excesivo durante los arranques "duros" a plena tensión sometió a los acoplamientos y cojinetes de la bomba a esfuerzos repetidos, lo que resultó en altas tasas de falla, ruido y vibración.

Disparo del disyuntor aguas arriba: Las altas corrientes de irrupción causaron sobrecargas instantáneas en los disyuntores entrantes, lo que provocó disparos molestos ocasionales y el riesgo de que el equipo contra incendios no se activara de manera confiable.

Incumplimiento de las normas de aceptación de seguridad contra incendios: el arranque directo está estrictamente prohibido para bombas contra incendios de alta potencia; El arranque con tensión reducida es obligatorio. El método de partida original no cumplió con los criterios de aceptación.

Incapacidad para manejar ciclos frecuentes de arranque y parada: el arranque directo implica altas pérdidas térmicas, lo que lo hace inadecuado para las frecuentes operaciones de arranque y parada requeridas durante la puesta en servicio del sistema contra incendios y las pruebas de vinculación.

Plan de configuración del equipo

Con base en las especificaciones del motor de la bomba contra incendios de 30 kW y los códigos eléctricos de extinción de incendios, se instalaron gabinetes de control de arranque de voltaje reducido estrella-triángulo exclusivos. Estos gabinetes facilitan el arranque de voltaje reducido en configuración en estrella seguido de un cambio automático con retardo de tiempo a la operación de voltaje completo en Delta. Cuentan con protecciones contra sobrecarga, pérdida de fase, cortocircuitos y problemas térmicos, así como capacidades de control de enlace local y remoto. Especificaciones del equipo principal

Carga controlada: motor de bomba de rociadores contra incendios trifásico de 30 kW

Método de arranque: Arranque de voltaje reducido en estrella (Y) → Cambio retardado a Delta (Δ) para operación nominal

Corriente de arranque: reducida a un tercio de la corriente de arranque directa en línea; Minimiza significativamente el impacto en la red.

Componentes de control: contactor principal, contactor de punto de estrella, contactor de funcionamiento, relé de retardo de tiempo, protector de sobrecarga térmica

Tiempo de conmutación: retraso inteligente de 7 segundos para la conmutación; optimizado para características de arranque suave y sin carga de la bomba

Funciones de control: arranque manual local, arranque remoto mediante conexión de alarma contra incendios, retroalimentación de operación, alarma de falla

Funciones de protección: protección contra pérdida de fase, protección contra sobrecarga, protección contra cortocircuitos, protección de apagado por sobrecarga térmica

Aspectos destacados de la modernización

Reducción significativa en el impacto del arranque: El arranque de voltaje reducido estrella-triángulo limita la corriente de irrupción a un rango razonable, eliminando efectivamente las caídas de voltaje y las fluctuaciones de la red.

Arranque extremadamente suave: el arranque suave elimina los golpes mecánicos fuertes; Reduce significativamente los efectos del golpe de ariete en bombas, motores y tuberías, extendiendo así la vida útil del equipo.

Lógica de protección robusta y confiable: múltiples capas de protección eléctrica detectan con precisión fallas de pérdida de fase, sobrecarga y bloqueo del rotor, activando apagados y alarmas oportunas para garantizar la disponibilidad operativa del equipo.

Soporte de conexión del sistema contra incendios: se integra con el panel de control de alarma contra incendios para permitir el inicio automático durante incendios, arranque/parada remotos y retroalimentación de estado, cumpliendo plenamente con los estándares de aceptación de seguridad contra incendios.

Diseño maduro y baja tasa de fallas: el circuito de control estrella-triángulo es simple, estable, fácil de mantener y altamente resistente a las interferencias, ideal para equipos contra incendios que permanecen en espera durante largos períodos pero que deben activarse instantáneamente cuando es necesario.

Resultados operativos posteriores a la modernización

Operación estable de la red: la corriente de entrada se reduce drásticamente; no se producen fluctuaciones de voltaje ni parpadeos de luz dentro de la instalación, y los disyuntores aguas arriba no se disparan debido a sobrecargas instantáneas.

Arranque suave y sin golpes: el motor y la bomba arrancan suavemente con vibración y ruido significativamente reducidos; Los riesgos asociados con el golpe de ariete en las tuberías se eliminan por completo.

Protección precisa y confiable: múltiples ejecuciones de pruebas y pruebas de vinculación realizadas con éxito sin falsas alarmas ni operaciones no deseadas; 100% integridad operativa del equipo.

Aceptación exitosa de seguridad contra incendios: el método de arranque, la lógica de control y las funciones de vinculación cumplen completamente con los códigos de diseño eléctrico para sistemas de seguridad contra incendios y pasan la inspección de aceptación final.

Costos de operación y mantenimiento reducidos: las tasas de fallas de equipos han disminuido significativamente; elimina la necesidad de reparaciones frecuentes o reemplazos de piezas mecánicas, lo que garantiza un funcionamiento estable y confiable a largo plazo. Resumen del caso

El gabinete de control de arranque de voltaje reducido estrella-triángulo representa la solución de arranque más utilizada y madura para equipos de alta potencia, como bombas de agua, ventiladores, motores industriales y sistemas contra incendios, que van desde 30 kW a 132 kW. Caracterizado por una estructura simple, alta estabilidad, baja tasa de fallas y excelente rentabilidad, mitiga eficazmente las sobretensiones de arranque del motor y protege tanto la red eléctrica como los equipos mecánicos. Cumple con las normas eléctricas industriales y de seguridad contra incendios y sirve como equipo de control estándar para edificios civiles, proyectos municipales y sistemas de energía industriales.
