En muchas zonas residenciales, pequeñas fábricas y pequeñas subestaciones, el espacio para las salas de distribución es extremadamente limitado. Los gabinetes de red en anillo comunes son demasiado grandes y su instalación también reducirá el espacio para otros equipos, lo que hará imposible una instalación adecuada. Además, la unidad principal de anillo extraíble es costosa y tiene un rendimiento de costo extremadamente bajo para escenarios de distribución de redes de anillo pequeñas, lo que resulta en un desperdicio de costos. El tablero de distribución principal en anillo aislado en gas XGN15-12 está diseñado específicamente para este escenario de distribución de red en anillo ultrapequeña de 10 kV. Con su diseño ultracompleto, rendimiento confiable y precio asequible, resuelve con precisión los principales problemas de "espacio insuficiente y alto costo", lo que permite que salas de distribución ultrapequeñas logren una distribución de red en anillo estable y segura.
|
Tensión nominal |
AC12KV |
|
Frecuencia nominal |
50Hz |
|
Corriente nominal |
630A |
|
Corriente nominal de resistencia de corta duración |
25KA |
|
Clase de protección |
Estructura IP3X |
|
Método de montaje de estructura universal fija tipo caja |
De pie |
|
Tipo de interruptor |
Estructura del interruptor de carga SF6 |

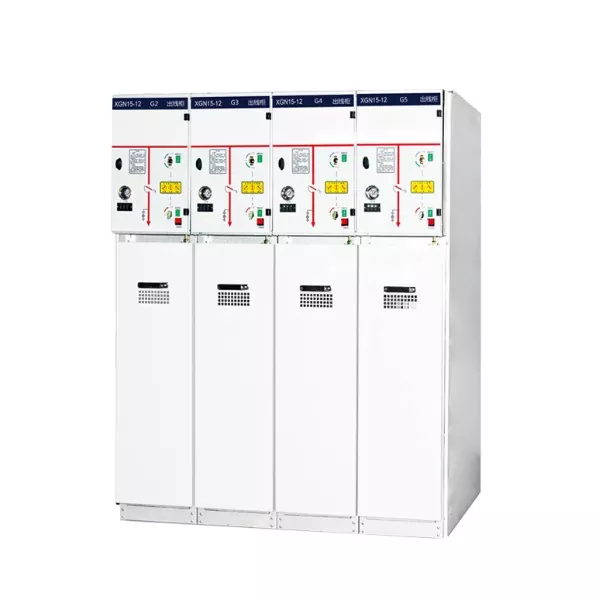

El interruptor principal de anillo aislado en gas XGN15-12 combina compacidad, confiabilidad y economía, y cada aspecto aborda de manera efectiva problemas prácticos.
Equipado con interruptores de carga SF6, funciona de manera más estable y confiable: el núcleo utiliza interruptores de carga SF6, con gas SF6 como medio de aislamiento y extinción de arco. La capacidad de extinción de arco supera la de los interruptores de vacío ordinarios y el rendimiento del aislamiento es excelente. Durante el funcionamiento, la tasa de fallos es extremadamente baja y no requiere mantenimiento frecuente. Se adapta perfectamente al escenario de distribución de la red en anillo de 10 kV y también presenta una característica libre de mantenimiento durante 20 años, lo que reduce significativamente los costos de mantenimiento posteriores y facilita su uso para los compradores.
Diseño ultracompacto, que reduce el espacio físico en un 30 %: al adoptar una estructura de red de anillo fijo tipo caja, el diseño se ha optimizado para que el gabinete sea lo más compacto posible. El volumen es un 30% más pequeño que el del gabinete de red en anillo XGN66 normal. La estructura es compacta sin sacrificar el rendimiento. Incluso en una sala de distribución ultrapequeña con limitaciones de espacio, se puede colocar fácilmente sin necesidad de modificar la sala de distribución, lo que ahorra significativamente espacio y resuelve el problema central de "no tener suficiente espacio" para los gabinetes de red en anillo comunes.
Estructura específica de la red en anillo, suministro de energía estable sin interrupciones: utilizando una estructura de red en anillo profesional, se adapta perfectamente al sistema de distribución de red en anillo de 10kV. Puede lograr una fuente de alimentación bidireccional. Cuando un circuito falla, puede cambiar automáticamente a otro circuito, evitando efectivamente cortes de energía y garantizando un suministro de energía normal en escenarios como áreas residenciales y pequeñas fábricas. Es particularmente adecuado para escenarios de pequeña escala con requisitos básicos de continuidad de energía.
Elección de alta rentabilidad, costo reducido directamente en un 50 %: en comparación con el gabinete de distribución KYN28, el precio se reduce directamente en un 50 %. Elimina funciones redundantes y se centra en los requisitos básicos de la distribución de redes en anillos pequeños. Sin gastar una gran cantidad de dinero en equipos complejos, puede obtener una solución de distribución de red en anillo estable y confiable a un costo menor, reduciendo significativamente el presupuesto de adquisiciones y mejorando la rentabilidad del proyecto.
Junray Electrical, como fabricante, proveedor y fábrica profesional en China, ha estado profundamente comprometido con la investigación y producción de equipos de distribución durante muchos años. Sigue estrictamente los estándares nacionales e internacionales, como IEC 62271-200 y GB/T 3906. Cada tablero de distribución principal de anillo aislado en gas XGN15-12 se ha sometido a estrictas pruebas de aislamiento y resistencia de voltaje, lo que garantiza una alta calidad. Adoptamos un diseño de unidad estandarizado y el gabinete está fabricado con precisión con placas de acero de alta calidad. Tiene alta resistencia mecánica, con un nivel de protección de IP3X, que puede prevenir eficazmente la entrada de polvo y proteger los componentes internos de alto voltaje. Está equipado con cinco dispositivos de bloqueo mecánicos de prevención para evitar un mal funcionamiento y garantizar la seguridad del personal de mantenimiento. El uso interno de terminales de cable prefabricados con aislamiento de caucho de silicona hace que la instalación sea conveniente y, durante el mantenimiento, se pueden desmontar y restaurar rápidamente, adaptándose aún más a los requisitos de uso de escenarios de pequeña escala.
El tablero de distribución principal en anillo aislado en gas XGN15-12 es ampliamente compatible con varios escenarios de distribución de redes en anillo ultrapequeñas de 10 kV, satisfaciendo con precisión las demandas de energía de diferentes escenarios sin necesidad de modificaciones adicionales y puede ponerse en uso directamente.
Para escenarios de distribución en áreas residenciales, es compatible con salas de distribución ultrapequeñas en áreas residenciales para distribución de red en anillo de 10 kV, con tamaño pequeño y sin ocupación, lo que garantiza un suministro eléctrico estable para los residentes;
Para fábricas pequeñas, es compatible con la distribución de red en anillo de 10 kV para fábricas pequeñas, con cargas estables y bajas tasas de falla, satisfaciendo las demandas de energía de la fábrica para la producción, al tiempo que ahorra espacio en la sala de distribución;
Para subestaciones pequeñas, es compatible con los requisitos de suministro de energía ultrapequeños de las subestaciones pequeñas de 10 kV, con un suministro de energía de red en anillo estable y costos reducidos de operación y mantenimiento;
Para escenarios de proyectos de infraestructura pequeños, es compatible con la distribución de red en anillo de 10 kV para proyectos de infraestructura pequeños, con una instalación conveniente, duradera y duradera, que garantiza el buen progreso de los proyectos de infraestructura.
Junray Electrical cuenta con un completo sistema de investigación y desarrollo, producción e inspección de calidad. Los componentes principales se seleccionan de marcas de alta calidad. Cada tablero de distribución principal de anillo aislado en gas XGN15-12 se somete a pruebas estrictas antes de salir de fábrica, lo que garantiza que el rendimiento cumpla con los estándares y pueda superar sin problemas la aceptación del proyecto. Este producto está especialmente personalizado para escenarios ultrapequeños, con un tamaño más pequeño y una mayor rentabilidad. Es más adecuado para salas de distribución ultrapequeñas en comparación con productos similares. Brindamos orientación integral para la selección de preventa y servicios de mantenimiento posventa. Podemos ofrecer sugerencias de adaptación personalizadas basadas en las necesidades reales del escenario del cliente, y también proporcionar orientación profesional de instalación y puesta en servicio, haciendo que el proceso de compra sea más sencillo y el uso más seguro, y ayudando a los clientes a reducir costos y mejorar la eficiencia de la distribución.
Para los escenarios de distribución de redes en anillo ultrapequeñas de 10 kV, elegir el equipo adecuado no solo resuelve el problema de "no tener suficiente espacio", sino que también ahorra costos y garantiza un suministro de energía estable. Elegir Junray Electrical garantiza calidad, ofrece precios más asequibles y proporciona una compatibilidad más precisa, abordando perfectamente los puntos débiles de los gabinetes de red en anillo comunes que son de gran tamaño y tienen altos costos. No lo dudes. Contáctenos de inmediato para asegurar esta mejor opción para equipos de distribución de energía de red en anillo ultrapequeño. Esto permitirá un suministro de energía de red en anillo estable, seguro y eficiente en una sala de energía ultra pequeña, lo que reducirá significativamente los costos de adquisición y operación.
·Nombre del Proyecto: Proyecto de Distribución de Energía para un Centro Comercial en Dhaka
·Ubicación: Daca, Bangladesh
·Fecha de finalización: febrero de 2026
·Escala del Proyecto: Subestación de distribución de 10kV para un centro comercial; capacidad total de 8000kVA
·Modelo: Unidad principal de anillo (RMU) XGN15-12
·Cantidad: 12 unidades
·Configuración: Componentes domésticos de alta calidad; certificado CE
·Certificación: certificado CE
·Requisitos especiales: Adecuado para ambientes de alta temperatura y alta humedad; resistente a la corrosión
Dhaka, Bangladesh, tiene un clima tropical caracterizado por altas temperaturas y humedad, y el cliente tenía un presupuesto limitado. Proporcionamos una solución XGN15-12 personalizada:
1. Adaptación a ambientes tropicales
·Los gabinetes cuentan con un acabado con recubrimiento en polvo resistente a la corrosión con un sistema de recubrimiento de doble capa para soportar altas temperaturas y humedad.
·Todos los componentes metálicos internos están galvanizados para evitar la oxidación y la corrosión.
·Equipado con calentadores anticondensación y ventiladores con temperatura controlada para evitar la condensación en el ambiente húmedo.
·Todos los componentes tienen clasificación de temperatura amplia para garantizar un funcionamiento confiable en condiciones de alto calor.
2. Solución rentable
·Utiliza componentes de marcas nacionales de alta calidad, ofreciendo un rendimiento confiable a un precio competitivo.
·Precio más de un 60% más bajo que el de las marcas europeas, lo que reduce significativamente los costos del proyecto.
·Certificado CE, cumpliendo estándares internacionales y garantizando la calidad.
·Cuenta con tecnología madura con un historial comprobado de aplicación global.
3. Soporte de servicio
·Documentación técnica completa proporcionada en inglés.
·Soporte técnico remoto y orientación sobre puesta en marcha disponibles.
·Se proporciona capacitación operativa en inglés.
·Repuestos comunes incluidos con el envío para un reemplazo conveniente en el sitio.
"El clima en Dhaka es muy cálido y húmedo, por lo que estábamos preocupados por la durabilidad del tablero. Las RMU XGN15-12 de Junray han estado funcionando durante 3 meses y están funcionando perfectamente: sin sobrecalentamiento ni problemas de corrosión. El precio también es muy competitivo, mucho más bajo que el de las marcas europeas, pero con certificación CE y buena calidad. Su soporte técnico remoto también es muy útil. Estamos muy satisfechos".
— Ingeniero eléctrico, empresa de bienes raíces comerciales de Bangladesh
Este proyecto implica la construcción de un nuevo sistema de distribución de energía de 10 kV para un proyecto de reurbanización urbana que comprende edificios residenciales de gran altura, unidades comerciales a nivel de calle, un garaje subterráneo e instalaciones públicas de apoyo; sirve a una carga residencial urbana de alta densidad. Anteriormente, el área se abastecía de líneas aéreas obsoletas en una configuración radial de una sola fuente, lo que resultaba en una confiabilidad deficiente, altas tasas de fallas y una falta de capacidades de conmutación de fallas, lo que no alcanzaba los estándares modernos de suministro de energía residencial.
El proyecto implica la construcción de una nueva subestación de distribución de alto voltaje independiente que utiliza unidades principales de anillo (RMU) SF6 de tipo fijo XGN15-12. Esto establece una estructura de suministro de energía "mano a mano" (bucle), que permite respaldo de fuente dual, aislamiento seccional, distribución de carga y protección de terminales, cumpliendo así con los requisitos de alta confiabilidad, operación sin mantenimiento y diseño de equipo compacto.
Baja confiabilidad del suministro: El suministro de una sola fuente a través de líneas obsoletas significaba que cualquier falla o mantenimiento en la línea requería un apagón total del área, lo que generaba frecuentes quejas de los residentes.
Equipos envejecidos y riesgos de seguridad: los tableros de distribución antiguos sufrieron degradación del aislamiento y capacidades deficientes de extinción de arco, lo que los hacía propensos a dispararse y a fallas dieléctricas durante las tormentas eléctricas.
Falta de capacidad de respaldo de bucle: la ausencia de funciones de conmutación de la fuente de energía significó que el sistema no podía cumplir con los estándares de aceptación para el suministro de fuente dual en nuevos desarrollos residenciales.
Gran superficie y operaciones y mantenimiento complejas: los gabinetes fijos de alto voltaje tradicionales eran voluminosos y complejos, lo que generaba altos costos de ingeniería civil y una gran carga de trabajo de mantenimiento diario.
Protección imprecisa: La falta de unidades combinadas de interruptor de carga-fusible dedicadas impidió el aislamiento rápido de fallas de cortocircuito o sobrecarga del transformador.
De acuerdo con los estándares de diseño de la red de distribución residencial y las normas de construcción, la subestación de alta tensión está equipada con RMU XGN15-12 de 10 kV en SF6. Se adopta una configuración de red de bucle estándar de "dos entradas y cuatro salidas" para facilitar el suministro de bucle de fuente dual, la conmutación de conexión seccional y la protección de terminales del transformador. Especificaciones clave del equipo
Modelo: Unidad principal de anillo (RMU) SF6 de alto voltaje de CA interior XGN15-12
Tensión nominal: 12 kV (compatible con redes de distribución de 10 kV)
Corriente nominal: 630A
Rotura por cortocircuito: Unidad combinada de interruptor-seccionador + fusible; Permite una rápida eliminación de fallas de cortocircuito del transformador.
Estructura central: interruptor-seccionador de carga de tres posiciones SF6 (Cerrar, Abrir, Tierra); rendimiento de aislamiento estable
Características del gabinete: Estructura compacta, tamaño reducido, sin mantenimiento, excelente rendimiento de sellado
Modo de operación: Opciones manuales y eléctricas; equipado con indicación de línea viva, indicación de falla y enclavamiento de "Cinco Prevención"
Modos de aplicación: fuente de alimentación principal en anillo, fuente de alimentación de terminal, fuente de alimentación de respaldo de doble fuente
El tamaño compacto ahorra costos de ingeniería civil: volumen más pequeño y diseño más compacto en comparación con la aparamenta blindada KYN28; Adecuado para pequeños cuartos de distribución en complejos residenciales, reduciendo significativamente la inversión en infraestructura civil.
Aislamiento SF6 estable y confiable: Diseño con aislamiento de gas completamente sellado; no afectado por el polvo externo, la humedad o la condensación; Apto para sótanos y salas de distribución cerradas.
Alta tolerancia a fallos para el suministro principal en anillo: configuración del circuito en anillo "mano a mano"; permite aislar cualquier sección de línea defectuosa mientras la otra sección mantiene la energía, lo que permite la conmutación sin interrupción del servicio.
Combinación de protección específica: combinación de interruptor-seccionador + fusible limitador de corriente; diseñado específicamente para proteger subestaciones tipo caja y transformadores de distribución residencial; Garantiza una rápida eliminación de fallos y un funcionamiento preciso.
Funciones de seguridad integrales de "cinco prevención": el enclavamiento mecánico evita accidentes como el cierre bajo carga, la conexión a tierra en vivo o la entrada no autorizada a los compartimentos.
Confiabilidad del suministro de energía significativamente mejorada: el respaldo principal en anillo de doble fuente permite el mantenimiento de la línea y el aislamiento de fallas en un solo punto sin interrupciones a gran escala; La confiabilidad del suministro de energía regional cumple con los estándares de aceptación de State Grid.
Operación estable y sin fallas: la estructura de gas SF6 completamente aislada elimina fallas causadas por fugas, descargas disruptivas o humedad; sin incidentes de tropiezos ni anomalías de aislamiento durante todo el año.
Eliminación de fallas rápida y precisa: Eliminación instantánea de cortocircuitos y sobrecargas de transformadores de distribución; Protege eficazmente los transformadores aguas abajo y los equipos de bajo voltaje. Carga de operación y mantenimiento significativamente reducida: el equipo presenta un diseño libre de mantenimiento, lo que elimina la necesidad de inspecciones frecuentes o reabastecimiento de gas, lo que lo hace ideal para operaciones desatendidas a largo plazo en subestaciones de distribución residencial.
Finalización y aceptación exitosas: Cumple totalmente con los estándares de diseño para la distribución de energía residencial urbana, así como con los requisitos para el suministro de energía principal en anillo y la transferencia automática de energía dual.
La unidad principal en anillo (RMU) XGN15-12 es la aparamenta de alta tensión rentable y más ampliamente adoptada para proyectos de renovación residencial, comercial y municipal, así como para la integración con subestaciones tipo caja y redes de distribución urbana. En comparación con la aparamenta extraíble revestida de metal (serie KYN), ofrece ventajas como costos más bajos, tamaño compacto, operación sin mantenimiento e idoneidad para configuraciones de red principal en anillo. Es muy adecuado para proyectos de distribución de terminales de 10 kV, seccionamiento de red principal y distribución de energía en áreas residenciales y comerciales, lo que lo convierte en la opción preferida para la construcción de redes de distribución urbana estandarizadas.
