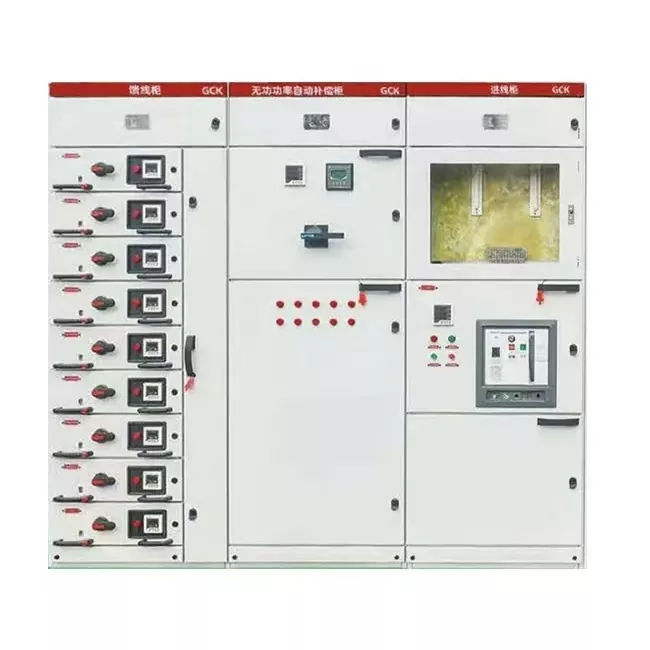

Gabinete de distribución extraíble GCK

¿Todavía le preocupa el espacio limitado en la sala de distribución? ¿O ha experimentado una falla menor en el circuito que obligó a cerrar toda la línea de producción por mantenimiento, lo que resultó en enormes pérdidas económicas? Aunque los gabinetes fijos tradicionales son económicos, el mantenimiento requiere un corte total de energía; Si bien el sistema MNS de alta gama tiene un rendimiento excelente, su alto costo a menudo disuade muchos proyectos.

El gabinete de distribución extraíble GCK de Junray Electrical está diseñado precisamente para abordar este dilema. Hemos abandonado el diseño tradicional de cajones de gran tamaño y hemos adoptado una unidad optimizada de 1/2 módulo. Este diseño no solo reduce significativamente el espacio de la sala de distribución, sino que también hace posible el "mantenimiento sin energía", eliminando por completo la ansiedad del tiempo de inactividad de la máquina causado por el mantenimiento, y es la elección perfecta para aquellos proyectos que requieren rendimiento y presupuesto.

Fortalezas centrales

La principal competitividad del gabinete de distribución extraíble GCK radica en su operación dinámica y capacidades de utilización del espacio:

Densidad de circuito ultraalta: utilizando unidades de cajones modulares de 1/2, un solo gabinete puede acomodar hasta 18 circuitos independientes, el doble de la capacidad de los gabinetes GCS tradicionales. Esto significa que con el mismo espacio, puede duplicar la capacidad de distribución de energía, mejorando significativamente la utilización del espacio.

Lograr un mantenimiento con "tiempo de inactividad cero": las cajoneras cuentan con enclavamientos mecánicos claros de tres posiciones para "trabajo, prueba y separación". Cuando falla un circuito, los operadores pueden retirar fácilmente el cajón defectuoso para realizar tareas de mantenimiento, como reemplazar una batería, mientras los circuitos adyacentes continúan funcionando normalmente, eliminando por completo los cortes de energía en toda la línea.

Rentabilidad óptima: en comparación con el costoso sistema MNS, nuestros gabinetes GCK brindan la misma experiencia de operación conveniente al mismo tiempo que reducen significativamente los costos de adquisición, lo que lo ayuda a destacarse en proyectos de infraestructura con una mejor relación inversión-resultado.

Fabricación profesional

Como fabricante profesional fundado en 2013, Junray Electrical cuenta con unas modernas instalaciones de producción. No solo poseemos certificaciones autorizadas internacionales como ISO, CCC y CE, sino que también contamos con un conjunto completo de líneas de producción avanzadas que van desde el corte por láser hasta el plegado preciso.

Este gabinete de distribución extraíble GCK se fabrica estrictamente de acuerdo con los estándares internacionales. La estructura del armario se ensambla mediante perfiles modulares de alta resistencia, que destacan por su rigidez y precisión. El interior está equipado con barras colectoras de cobre engrosadas de alta conductividad, con un rango de corriente nominal de 630 A a 4000 A y una corriente soportada a corto plazo de hasta 80 kA, lo que garantiza la estabilidad incluso bajo un arranque con carga pesada o un impacto de cortocircuito. Combinado con un nivel de protección IP40, puede aislar eficazmente el polvo y los objetos extraños. Ya sea en un taller cargado de polvo o en un área comercial con movimiento frecuente de personal, puede garantizar la pureza y seguridad de los componentes internos.

Especificaciones técnicas:

Escenarios aplicables:

Fábricas medianas: Distribución de energía para líneas de producción centrales, con presupuesto limitado pero que requieren operación y mantenimiento convenientes.

Complejos comerciales: La iluminación y distribución eléctrica de centros comerciales y edificios de oficinas, no debe permitir cortes de energía.

Hospitales/Infraestructura: Instalaciones públicas y parques industriales con requerimientos de suministro eléctrico continuo.

¿Por qué elegir Junray Eléctrico?

Elegir Junray Electrical no es simplemente elegir un proveedor, sino elegir un socio confiable. Contamos con un equipo profesional que puede brindarle servicios personalizados rápidos y precisos. Prometemos ofrecer una respuesta rápida global 24 horas al día, 7 días a la semana. Si buscas un Armario de Distribución Extraíble GCK que pueda solucionar problemas de espacio y funcionamiento, no lo dudes más. Contáctenos de inmediato para obtener consultas técnicas y cotizaciones gratuitas.

Estudio de caso

Este proyecto implicó la actualización del sistema de distribución de energía para un taller de fabricación de componentes electrónicos a gran escala. La instalación opera numerosas líneas de producción de frecuencia variable, equipos de mecanizado de precisión, sistemas de aire acondicionado central y circuitos MCC (Centro de control de motores) automatizados, caracterizados por ciclos frecuentes de arranque y parada del equipo y fluctuaciones de carga significativas. Los gabinetes de distribución GGD de tipo fijo originales presentaban circuitos desorganizados y mantenimiento difícil; un fallo en un solo circuito podría afectar fácilmente a toda la sección de barras, comprometiendo gravemente la continuidad de la producción.

Para mejorar la seguridad de la distribución, la eficiencia del mantenimiento y la estabilidad del suministro de energía, todo el sistema de distribución de bajo voltaje de la planta fue reemplazado por aparamenta de bajo voltaje extraíble GCK. Estas unidades se encargan de la distribución de energía en el taller, la distribución de iluminación, los alimentadores de equipos de frecuencia variable y el control centralizado de compensación de potencia reactiva.

Problemas previos a la actualización

Altos riesgos de mantenimiento y tiempo de inactividad prolongado: fallas en circuitos individuales de los viejos gabinetes fijos requirieron cortar el suministro eléctrico a toda la sección para su reparación; El cableado complejo basado en tornillos y las reparaciones de emergencia que requerían mucho tiempo afectaron gravemente la producción de la línea de producción.

Alto riesgo de propagación de fallas: la falta de compartimentos independientes significaba que los cortocircuitos o los arcos en un circuito podrían extenderse fácilmente a circuitos adyacentes, provocando cortes de energía generalizados.

Dificultad en la expansión de la capacidad: los circuitos del gabinete fijo carecían de flexibilidad, lo que hacía imposible agregar capacidad o modificar circuitos fácilmente para nuevos equipos automatizados.

Sobrecalentamiento severo en los puntos de contacto: la oxidación de los terminales tradicionales durante la operación a largo plazo causó sobrecalentamiento y disparos frecuentes de los gabinetes del alimentador saliente durante los períodos de carga máxima.

Baja eficiencia de operación y mantenimiento: la imposibilidad de realizar intercambios en caliente o utilizar cajoneras de repuesto significaba que la solución de problemas requería cortes de energía.

Plan de configuración del equipo

Según las clasificaciones de carga del taller y los requisitos del proceso, se instaló tablero de distribución de bajo voltaje extraíble GCK en toda la sala de distribución de bajo voltaje. La configuración incluye gabinetes de alimentación entrante, gabinetes de conexión de barras, gabinetes de alimentación de motor MCC (tipo extraíble), gabinetes de compensación de capacitores y gabinetes de iluminación, todos con una estructura de cajones modular y un diseño de compartimiento independiente. Especificaciones clave del equipo

Tipo de gabinete: Aparamenta extraíble de bajo voltaje GCK

Voltaje nominal: 380V/400V

Voltaje de aislamiento nominal: 660 V.

Características estructurales: Estructura metálica completamente cerrada con compartimentos funcionales independientes (compartimentos de barras, cables y cajones separados)

Funcionalidad de los cajones: Presenta cuatro posiciones (servicio, prueba, desconectado y retirado), lo que permite el mantenimiento sin interrupción del suministro eléctrico y un reemplazo rápido con cajones de repuesto.

Clasificación de protección: IP30

Escenarios de aplicación: Aplicaciones de MCC (Centro de control de motores) en talleres industriales, cargas que requieren arranques y paradas frecuentes y procesos de producción continua de alta confiabilidad.

Aspectos destacados de la modernización

Diseño de cajón modular: cada circuito de alimentación tiene un cajón independiente, lo que garantiza un aislamiento mutuo y una alta seguridad.

Enclavamiento dual (eléctrico y mecánico): evita el mal funcionamiento y la inserción/extracción bajo carga, eliminando accidentes por error humano.

Diseño seccionalizado de barra colectora doble con gabinete de unión de barras: permite suministro de energía seccionalizado, equilibrio de carga y aislamiento de fallas.

Amplios circuitos de cajones de repuesto: se adapta a futuras necesidades de modificación de procesos y expansión de equipos.

Desempeño operativo posterior a la modernización

Eficiencia de manejo de fallas significativamente mejorada: las fallas de un solo circuito se pueden resolver intercambiándolas directamente en un cajón de repuesto; El tiempo de reparación de emergencia se reduce de 1 a 2 horas a menos de 5 minutos, lo que minimiza drásticamente las pérdidas por tiempo de inactividad de la línea de producción.

Seguridad mejorada: la estructura del compartimento independiente evita por completo la propagación de fallas y la migración del arco, eliminando los accidentes por cortocircuitos cruzados.

Aumento normal de la temperatura del equipo: contacto estable en los contactos primarios enchufables; sin sobrecalentamiento debido a la oxidación; funcionamiento estable durante los períodos de carga máxima.

Continuidad mejorada del suministro de energía: el suministro de energía seccionalizado con capacidad de conexión de barras garantiza que el mantenimiento en una sección no interrumpa la producción en todo el taller. Costos de operación y mantenimiento reducidos: los costos de mantenimiento del ciclo de vida de 10 años son aproximadamente un 20 % más bajos que los gabinetes de tipo fijo, lo que elimina la necesidad de apretar los sujetadores con frecuencia o cortes de energía a gran escala para mantenimiento.

Resumen del caso
