El transformador de corriente residual circular presenta una estructura integrada de circuito cerrado y un núcleo de alta permeabilidad, lo que permite una detección precisa de corrientes residuales diminutas (al nivel de miliamperios) con una salida de señal estable y una fuerte resistencia a las interferencias. La serie de productos ofrece una amplia gama de tamaños de apertura para adaptarse a diversos diámetros de cable y dimensiones de barras colectoras.
1. Detección de secuencia cero de alta sensibilidad
Utilizando un material central de alta permeabilidad, el dispositivo presenta un circuito magnético continuo sin espacios de aire y una excelente linealidad de la curva de magnetización. Identifica con precisión señales de corriente residual de nivel de miliamperios con alta sensibilidad y bajas tasas de error, lo que previene eficazmente tanto falsas alarmas como detecciones perdidas. Con una fuerte resistencia a las interferencias electromagnéticas externas, mantiene una salida de señal estable y precisa incluso en entornos de distribución complejos, proporcionando datos confiables para la protección contra fugas a tierra y los sistemas de alerta temprana de incendios.
2. Estructura integrada de circuito cerrado
La unidad emplea un diseño de anillo de circuito cerrado con un circuito magnético continuo, que ofrece una precisión y estabilidad de medición superiores en comparación con los diseños de núcleo dividido (que se pueden abrir). La carcasa está moldeada por inyección a partir de plástico de ingeniería ignífugo de alta resistencia, mientras que el interior está sellado con resina epoxi. Esto garantiza resistencia a la humedad, el polvo y el envejecimiento, lo que da como resultado una deriva térmica mínima y un rendimiento constante durante el funcionamiento a largo plazo, lo que lo hace ideal para uso continuo dentro de gabinetes de distribución de energía.
3. Rango de apertura completo

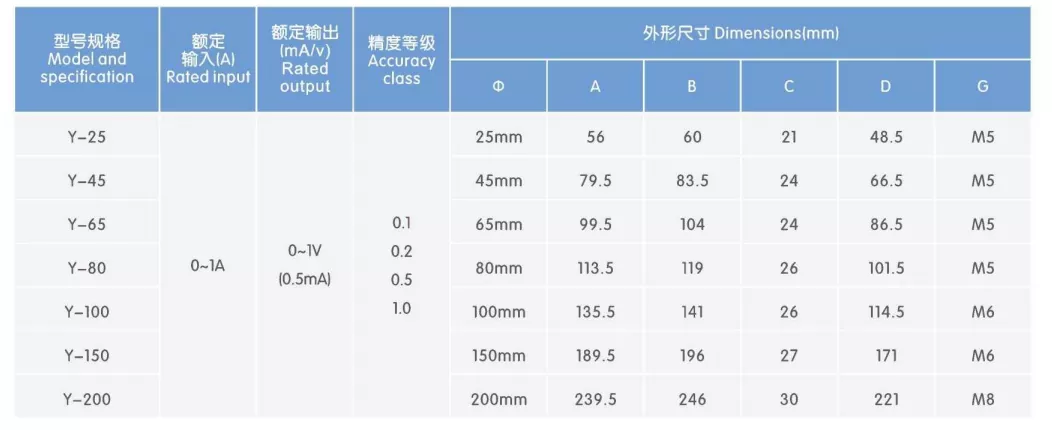

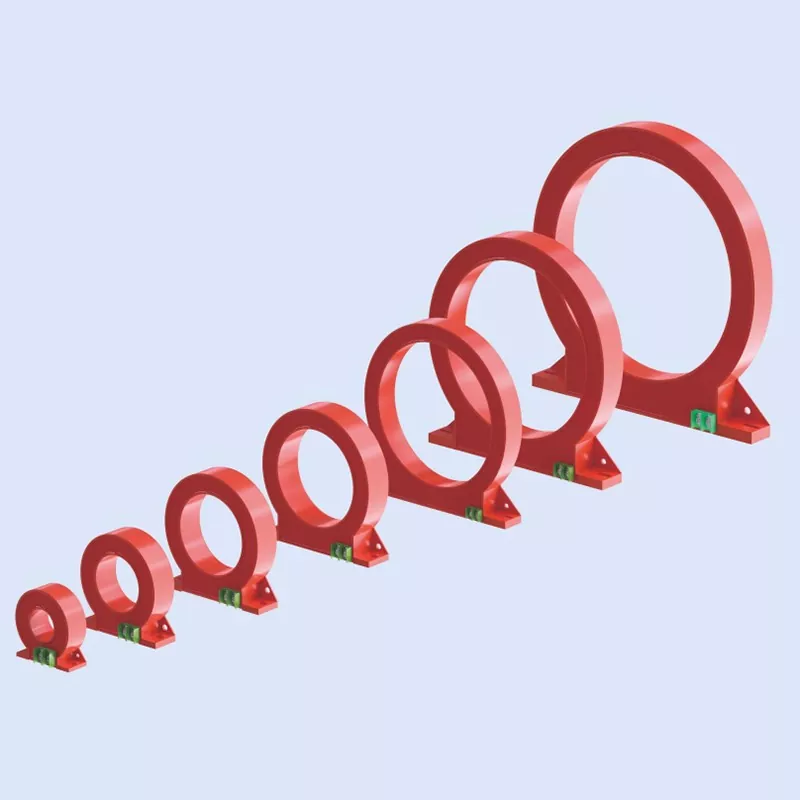

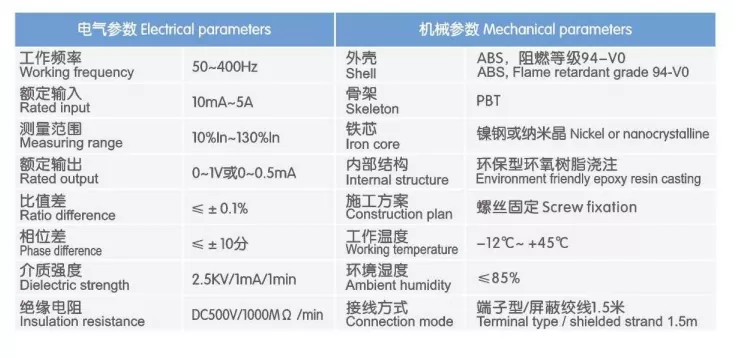

Está disponible una amplia variedad de tamaños de apertura, que van desde modelos de pequeño diámetro para circuitos derivados hasta modelos de gran diámetro para líneas de entrada principales. Se adaptan a diversos requisitos de cableado, incluidos cables individuales de pequeño calibre, múltiples cables de gran calibre y barras colectoras rectangulares. Adecuada para todos los niveles de la red de distribución, desde ramas terminales hasta gabinetes de entrada principales, la serie ofrece una selección flexible para satisfacer necesidades de instalación específicas en diferentes proyectos.

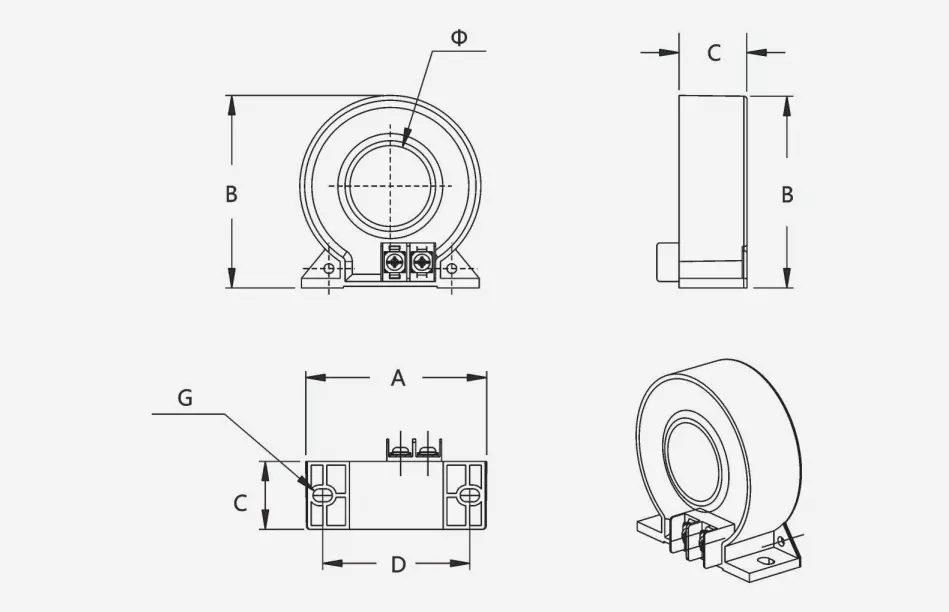

4. Diseño montado en la base
El producto cuenta con una base de montaje integrada, que permite una fijación rápida y segura con tornillos dentro de los gabinetes de distribución de energía, lo que garantiza una instalación estable y sin oscilaciones. Cuenta con terminales estándar montados lateralmente con etiquetas claras para un cableado simple y conveniente. Es directamente compatible con los principales detectores eléctricos de monitoreo de incendios, relés de fuga a tierra y paneles de control de monitoreo de incendios, lo que elimina la necesidad de adaptadores adicionales y aumenta significativamente la eficiencia de instalación y puesta en servicio.
Seleccione el modelo de transformador con el tamaño de apertura adecuado según las especificaciones y la cantidad de cables en el circuito que se está monitoreando;
Pase todos los conductores activos (líneas de fase + línea neutra) del circuito a través de la abertura del transformador en la misma dirección; asegúrese estrictamente de que el cable de protección a tierra (PE) no pase;
Utilice tornillos a través de la base de montaje para asegurar el transformador horizontalmente sobre una viga de montaje o tablero aislante dentro del gabinete de distribución de energía;
Conecte los cables de salida secundaria al detector de monitoreo o dispositivo de protección de acuerdo con las marcas de polaridad de los terminales, asegurándose de que todas las conexiones sean seguras.
Para circuitos trifásicos de cuatro hilos, las líneas trifásicas y la línea neutra deben pasar a través de la abertura simultáneamente y en la misma dirección; para circuitos monofásicos, tanto la línea de fase como la línea de neutro deben pasar juntas; de lo contrario, la corriente residual no podrá detectarse correctamente;
Asegure un contacto confiable para el cableado del lado secundario y evite la operación en circuito abierto; evitar fuertes impactos o aplastamientos durante la instalación para evitar dañar las propiedades magnéticas del núcleo de hierro;
Diseñado para instalación en gabinetes interiores; Se requieren medidas de impermeabilización adicionales para ambientes exteriores o húmedos.
Sistemas de monitoreo de incendios eléctricos: monitoreo de corriente residual en tiempo real y alarmas basadas en umbrales para circuitos de distribución en todos los niveles; previene incendios eléctricos y garantiza el cumplimiento de las normas de seguridad contra incendios;
Sistemas de protección contra fugas a tierra de bajo voltaje: se combina con relés de fugas a tierra para disparar circuitos al detectar fallas de fuga, evitando riesgos de descargas eléctricas para el personal;
Sistemas de monitoreo del suministro de energía contra incendios: monitorea la corriente residual y el estado operativo de los circuitos de distribución de seguridad contra incendios dedicados, lo que garantiza un suministro de energía confiable para los equipos de seguridad contra incendios;
Monitoreo de seguridad de distribución de energía industrial: detecta fugas en líneas de producción de fábricas y circuitos de equipos eléctricos, identificando riesgos de envejecimiento del aislamiento de manera temprana;
Distribución inteligente de energía en edificios: proporciona advertencias de fugas y respalda la operación y el mantenimiento seguros de los sistemas de distribución de energía en complejos comerciales, edificios de oficinas y comunidades residenciales.
Toda la serie de transformadores de corriente residual circulares está diseñada y fabricada en estricta conformidad con las normas nacionales pertinentes. Cada unidad se somete a múltiples pruebas, incluida la calibración de precisión, la tensión soportada de frecuencia industrial y verificaciones de rendimiento del aislamiento, antes de salir de fábrica para garantizar un rendimiento estable y confiable. Admite personalización no estándar; parámetros como las dimensiones del orificio interior, las relaciones de transformación y las señales de salida se pueden ajustar para cumplir con requisitos específicos.
Un equipo técnico profesional brinda orientación en la selección de modelos y soporte técnico postventa.
Incluye garantía de un año, asegurando la calidad del producto.
Nombre del proyecto: Modernización del sistema eléctrico de monitoreo de incendios para el complejo comercial "Chengdong Times Square"
Ubicación: una ciudad a nivel de prefectura en el este de China
Fecha de puesta en servicio: junio de 2025
Productos utilizados: Gama completa de transformadores de corriente residual circulares (transformadores de corriente de secuencia cero)
Construido en 2012, este complejo comercial tiene una superficie total de aproximadamente 72.000 m², que comprende un supermercado en el sótano y cuatro pisos de áreas comerciales y de comedor, con un total de 326 circuitos de distribución de energía. Debido a su antigüedad, el sistema de distribución original carecía de dispositivos estandarizados de monitoreo de corriente residual; dependía únicamente del disyuntor de fuga a tierra (ELCB) del circuito entrante principal para disparar fallas, lo que hacía imposible proporcionar advertencias tempranas o identificar ubicaciones de fallas.
Durante la temporada de lluvias de 2024, el centro comercial experimentó múltiples disparos inexplicables del interruptor principal debido a una fuga a tierra. La solución de problemas requirió cortar la energía a los circuitos uno por uno para realizar pruebas (lo que llevó más de cuatro horas por incidente), lo que interrumpió gravemente las operaciones comerciales normales. Además, las autoridades locales contra incendios observaron durante una inspección anual que el proyecto no cumplió con los requisitos obligatorios de GB 14287.2-2014 (Sistemas eléctricos de monitoreo de incendios - Parte 2: Detectores eléctricos de monitoreo de incendios de tipo corriente residual) y ordenaron acciones correctivas dentro de un plazo específico.
En consecuencia, los propietarios del proyecto iniciaron una modernización integral del sistema eléctrico de monitoreo de incendios en 2025. Se instalaron transformadores de corriente residual circulares en todos los circuitos de salida de distribución de bajo voltaje, integrados con detectores eléctricos de monitoreo de incendios y un sistema de monitoreo backend, lo que permitió el monitoreo de corriente residual en tiempo real, alertas de superación de umbrales y localización de fallas en todos los circuitos.
Falta de monitoreo de corriente residual escalonado; Incapacidad para proporcionar alertas tempranas sobre peligros potenciales. El sistema original proporcionaba protección contra fugas a tierra sólo en la línea principal de entrada, sin dispositivos de detección de corriente residual en los circuitos derivados. Peligros como el envejecimiento del aislamiento y las fugas en los equipos no pudieron detectarse a tiempo; Los problemas solo se identificaron una vez que la falla llegó al punto de disparar el disyuntor, lo que resultó en un retraso significativo en la prevención y el control de peligros. Las fallas de fuga ocultas son difíciles de localizar, lo que resulta en una eficiencia extremadamente baja en la resolución de problemas. Los centros comerciales cuentan con numerosos circuitos de distribución de energía y cableado complejo; Cuando ocurre una falla de fuga, la resolución de problemas requiere cortar la energía a los circuitos uno por uno. Una sola falla tarda en promedio más de cuatro horas en resolverse. Los frecuentes cortes de energía interrumpen gravemente las operaciones de las tiendas, y los inquilinos de alimentos y bebidas han sufrido pérdidas repetidamente debido al deterioro de los ingredientes.
El incumplimiento de las normas de aceptación de seguridad contra incendios plantea riesgos regulatorios. Las normas actuales de seguridad contra incendios exigen la instalación de dispositivos eléctricos de monitoreo de incendios basados en corriente residual en lugares comerciales densamente poblados. El sistema original carecía de esta función, un defecto crítico para la aceptación de la seguridad contra incendios, lo que creaba un riesgo de cierre forzado para su rectificación.
El envejecimiento del cableado exacerba los riesgos de fugas. El edificio ha estado en funcionamiento durante más de una década y el aislamiento de algunos cables ha envejecido o ha sufrido daños por humedad. El riesgo de fugas es especialmente grave en la zona subterránea de los supermercados debido a la alta humedad, lo que genera un posible riesgo de incendio.
Para garantizar una cobertura total del circuito, se seleccionaron seis especificaciones de transformadores de corriente residual circulares (basados en el diámetro interior), adaptadas a las especificaciones del cable y los tipos de carga de diferentes circuitos. Los principios básicos de diseño incluyen:
Principio de medición de secuencia cero: todas las líneas de fase y la línea neutra pasan a través de la apertura del transformador en la misma dirección. En funcionamiento normal, la suma vectorial es cero; cuando se produce una fuga, la corriente residual induce una señal que se transmite al detector de monitoreo.
Umbrales de alarma escalonados: el umbral de alarma se establece en 300 mA para circuitos terminales y entre 1 A y 2 A para circuitos troncales, lo que equilibra la necesidad de evitar falsas alarmas con la sensibilidad necesaria para la advertencia temprana de fallas.
Diseño de aislamiento ignífugo: la carcasa del transformador está hecha de material ignífugo resistente a altas temperaturas, adecuado para ambientes cerrados de alta temperatura dentro de gabinetes de distribución de energía; El rendimiento del aislamiento cumple con los estándares de seguridad eléctrica de bajo voltaje.
Instalación estandarizada: Las unidades vienen con una base de montaje integrada para fijación con tornillos dentro de los gabinetes de distribución; Los terminales cuentan con un diseño enchufable estándar, lo que garantiza una instalación cómoda y conexiones seguras.
Cobertura integral de especificaciones para diversos escenarios de cableado: la selección abarca desde modelos de diámetro pequeño (φ25 mm) hasta modelos de calibre grande (φ200 mm), que se adaptan perfectamente a todos los circuitos, desde ramales de iluminación hasta líneas principales entrantes. El suministro estandarizado elimina la necesidad de fabricación personalizada, acortando así el período de construcción. Precisión de medición estable y baja tasa de falsas alarmas: la utilización de un núcleo toroidal de alta permeabilidad con devanados distribuidos uniformemente garantiza una linealidad excelente en la medición de corriente residual y una detección precisa de señales de baja corriente. Los datos posteriores a la puesta en servicio muestran una tasa de precisión de alarma superior al 96%, sin casos de falsas alarmas frecuentes que interrumpan el uso normal de energía.
Instalación conveniente con interrupción mínima de energía: el diseño de paso combinado con un accesorio de montaje en base permite la instalación apagando solo el circuito específico que se está abordando; el tiempo promedio de instalación por transformador es de aproximadamente 15 minutos. Todo el proyecto se completó en sólo 12 días, mucho antes de lo previsto, minimizando el impacto en las operaciones comerciales del centro comercial.
Ignífugo y resistente a altas temperaturas, adecuado para entornos de gabinetes hostiles: la carcasa está hecha de plástico de ingeniería ignífugo, mientras que el núcleo y los devanados están encapsulados en resina epoxi para protección contra la humedad. La unidad mantiene el rendimiento del aislamiento y la precisión de las mediciones sin degradación durante el funcionamiento a largo plazo en el entorno cerrado de alta temperatura (superior a 40 °C) de los gabinetes de distribución de energía.
Integración con sistemas backend para O&M visual: las señales de salida del transformador se alimentan a los detectores eléctricos de monitoreo de incendios y se agregan al sistema backend de la sala de control de incendios. Esto permite el monitoreo en tiempo real de los valores de corriente residual para cada circuito; Si se exceden los límites, una alarma emergente automática muestra la ubicación específica del circuito, lo que permite al personal de operación y mantenimiento identificar la falla de inmediato.
Pasó con éxito la inspección de aceptación especializada de seguridad contra incendios: después de la modernización, el sistema pasó la inspección de aceptación especializada de seguridad eléctrica contra incendios de la agencia local de rescate contra incendios. Las funciones de monitoreo de corriente residual, la lógica de alarma y los esquemas de protección gradual cumplen con el estándar GB 14287, lo que resuelve completamente los problemas de cumplimiento anteriores.
Eficiencia de localización y alerta temprana de fallas significativamente mejorada: a fines de 2025, el sistema había emitido alertas tempranas para 27 casos de corriente residual excesiva (19 causados por fallas de aislamiento en los equipos del inquilino y 8 por humedad o envejecimiento en el cableado). El personal de operación y mantenimiento puede identificar fallas directamente basándose en el circuito con alarma; el tiempo promedio de resolución de problemas se redujo a menos de 20 minutos, lo que representa un aumento del 85 % en la eficiencia.
Gestión de circuito cerrado de los riesgos de incendio eléctrico: todos los riesgos de fugas se rectificaron antes de que ocurriera cualquier disparo del circuito. Desde la modernización, no ha habido cortes de energía no planificados causados por fugas, y los riesgos de fugas relacionados con la humedad en el área subterránea del supermercado se han controlado de manera efectiva, lo que resultó en cero accidentes de seguridad eléctrica durante todo el año. Los costos operativos y de mantenimiento se reducen significativamente; no hay necesidad de solucionar manualmente, circuito por circuito, las fallas de fuga, lo que minimiza las pérdidas comerciales causadas por cortes de energía y reduce los gastos de inspección manual. El equipo funciona de manera estable sin daños ni deriva de la señal, y requiere un mantenimiento mínimo.
El transformador de corriente residual circular sirve como componente central de detección en sistemas eléctricos de monitoreo de incendios y es ampliamente aplicable a diversos entornos de distribución de energía de bajo voltaje, incluidos edificios comerciales, complejos residenciales, instalaciones industriales y recintos municipales. Utilizando el principio de medición de secuencia cero de alimentación directa, detecta con precisión señales diminutas de fuga dentro de los circuitos, lo que permite la detección temprana, la advertencia y la remediación de posibles riesgos de incendio eléctrico.
A través de una selección integral de modelos, instalación estandarizada e integración sistemática, este proyecto ha demostrado la alta adaptabilidad y confiabilidad de los transformadores de corriente residual circulares en la renovación de complejos comerciales antiguos, demostrando que son componentes esenciales para mejorar la seguridad contra incendios en sistemas de distribución de energía de bajo voltaje.
