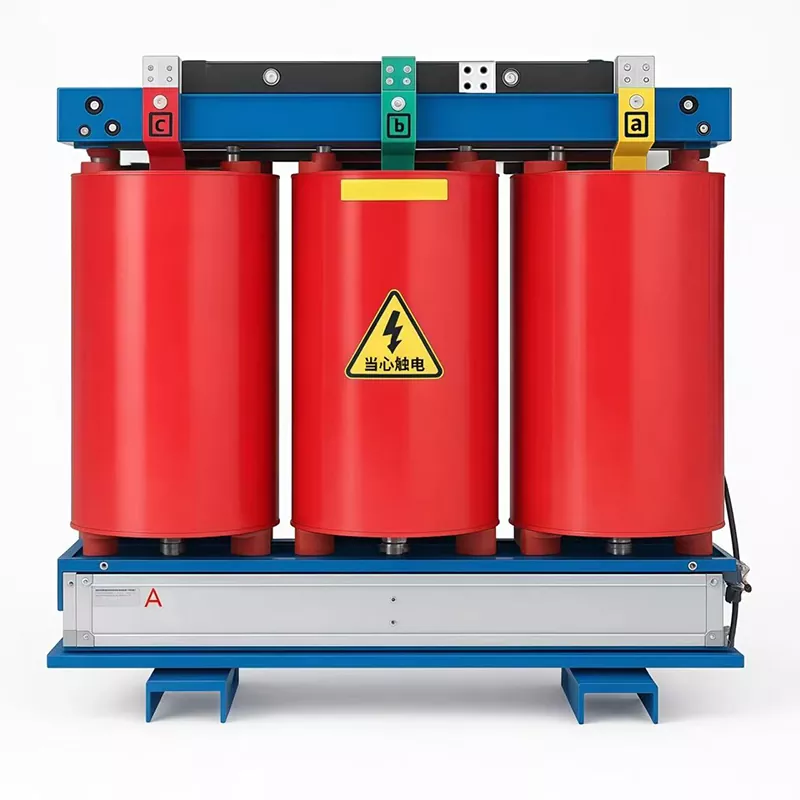

Transformador tipo seco

El transformador eléctrico de tipo seco Junray es un transformador de potencia sin aceite de resina fundida diseñado específicamente para aplicaciones de distribución en interiores donde la seguridad contra incendios, el funcionamiento sin mantenimiento y el bajo nivel de ruido son requisitos críticos. La capacidad nominal oscila entre 100 kVA y 3150 kVA, con alta tensión de 10 kV y baja tensión de 0,4 kV. Con devanados encapsulados en resina epoxi, aislamiento Clase F y un sistema inteligente de control de temperatura, proporciona una excepcional resistencia al fuego, protección contra la humedad y capacidad de resistencia a cortocircuitos. Con aproximadamente un 10 % menos de pérdidas que los transformadores estándar sumergidos en aceite, ofrece importantes ahorros de energía durante el funcionamiento a largo plazo. Adecuado para centros comerciales, hospitales, edificios de oficinas, centros de datos y salas de distribución subterráneas donde el espacio es limitado y las normas de seguridad contra incendios son estrictas.

¿Cuáles son las ventajas de nuestro transformador tipo seco?

Seguridad contra incendios: Diseñada para uso en interiores, esta unidad no contiene aceite aislante y cuenta con una resistencia al fuego excepcional. Se puede instalar directamente dentro de salas de distribución de energía interiores, lo que elimina la necesidad de construir una sala de transformadores separada y exclusiva resistente al fuego. Esto lo hace perfectamente adecuado para ambientes interiores con estrictos requisitos de seguridad contra incendios, como centros comerciales, edificios de oficinas y hospitales, donde el riesgo de fuga de aceite y posterior incendio es una preocupación principal.

Sin mantenimiento: a diferencia de los transformadores sumergidos en aceite que requieren cambios de aceite periódicos e inspecciones de calidad, esta unidad no requiere ningún mantenimiento. Esto reduce significativamente los costos de mantenimiento a largo plazo, lo que lo convierte en una opción ideal para ubicaciones donde el acceso al mantenimiento de rutina es difícil o inconveniente.

Bajas pérdidas: funcionamiento energéticamente eficiente: Al utilizar un núcleo de acero al silicio de alta calidad, este transformador presenta una pérdida de energía muy baja, aproximadamente un 10 % menor que la de los transformadores estándar sumergidos en aceite. A largo plazo, esto se traduce en ahorros sustanciales de electricidad y demuestra importantes beneficios de eficiencia energética.

Alta confiabilidad: Baja tasa de fallas: Con devanados encapsulados en resina epoxi, la unidad ofrece propiedades de aislamiento superiores, así como una excelente resistencia a la humedad y los contaminantes. Esto garantiza un funcionamiento muy estable y una tasa de fallos excepcionalmente baja (aproximadamente un 30 % más baja que la de los transformadores sumergidos en aceite), lo que lo convierte en la solución perfecta para aplicaciones en interiores.

Parámetro del producto

Detalles de artesanía de precisión

1. Devanados moldeados con resina epoxi: Los devanados están encapsulados en resina epoxi, lo que ofrece un aislamiento superior, resistencia a la humedad y los contaminantes y una mayor seguridad contra incendios.

2. Sistema de refrigeración por aire: Cuenta con un mecanismo de refrigeración por aire que elimina la necesidad de aceite aislante, no requiere mantenimiento y garantiza la seguridad contra incendios.

3. Sistema inteligente de control de temperatura: Un sistema inteligente que monitorea automáticamente las temperaturas del devanado; El transformador seco activa una alarma en caso de sobrecalentamiento, garantizando así la seguridad operativa.

4. Instalación estandarizada: Diseñado para instalación estandarizada, lo que permite la colocación directa dentro de salas de distribución de energía interiores para máxima comodidad.

Aplicación del producto

Distribución de energía en centros comerciales: la distribución de energía en interiores para centros comerciales requiere estrictos estándares de seguridad contra incendios.

Distribución de energía en hospitales: La distribución de energía en interiores para hospitales requiere estrictos estándares de seguridad contra incendios.

Distribución de energía en edificios de oficinas: La distribución de energía en interiores para edificios de oficinas requiere estrictos estándares de seguridad contra incendios.

Distribución de energía en fábrica: la distribución de energía interior para fábricas no requiere mantenimiento.

Descripción general del proyecto de modernización

Perfil del proyecto

Este proyecto implica la construcción de una nueva sala de distribución de energía subterránea para un complejo urbano de gran escala que comprende un centro comercial, torres de oficinas de gran altura, un estacionamiento subterráneo, un cine y comedores de apoyo. Clasificada como área de alta ocupación con requisitos de carga eléctrica de "Nivel 1", la sala de distribución está ubicada en el nivel subterráneo del edificio. El plan inicial de utilizar transformadores tradicionales sumergidos en aceite presentaba problemas como posibles fugas de aceite, riesgos de incendio, una gran huella, operación y mantenimiento complejos y ruido excesivo, incumpliendo las normas ambientales y de seguridad contra incendios para estructuras subterráneas. En cambio, el proyecto utiliza transformadores de tipo seco moldeados con resina epóxica SCB13 como unidades de distribución primaria. Estos transformadores suministran energía para las operaciones diarias, incluida la energía general, la iluminación, el aire acondicionado central y los sistemas de seguridad contra incendios, en todo el complejo comercial, lo que garantiza un funcionamiento seguro e ininterrumpido las 24 horas del día.

Desafíos previos a la instalación y justificación de la selección

Los espacios cerrados subterráneos tienen requisitos de seguridad contra incendios extremadamente estrictos; Los transformadores sumergidos en aceite plantean riesgos de incendios de petróleo y contaminación relacionada con fugas, al no cumplir con los estándares de aceptación de defensa aérea civil y seguridad contra incendios.

Las áreas de alta densidad exigen poco ruido y cumplimiento ambiental; Los transformadores sumergidos en aceite generan ruidos y olores importantes, lo que fácilmente genera quejas.

Las cargas de aire acondicionado en verano son concentradas y volátiles, lo que genera altos riesgos de aumento de temperatura; el sistema requiere una capacidad de sobrecarga sólida y un control preciso de la temperatura.

El espacio subterráneo es limitado, lo que requiere unidades de transformadores compactas que permitan el montaje directo en el piso interior y no requieran inspecciones ni mantenimiento de rutina en el sitio.

Se requiere una alta confiabilidad general del suministro de energía; Las interrupciones prolongadas por motivos de mantenimiento son inaceptables y el sistema debe contar con protecciones de seguridad y resistencia a cortocircuitos.

Configuración del equipo

Modelo: Transformador seco de resina fundida SCB13-1600kVA 10kV/0.4kV

Cantidad: 4 unidades; operado por separado con capacidad de respaldo mutuo

Estructura: Aislamiento de resina epoxi totalmente fundida; equipado con monitoreo de temperatura, enfriamiento por ventilador axial y una carcasa protectora IP30

Parámetros clave: Tensión nominal 10±2×2,5%/0,4kV; voltaje de impedancia 6%; Aislamiento clase F; Monitoreo de temperatura integrado, alarma de sobretemperatura y protección de disparo por sobretemperatura.

Ubicación de instalación: Sala de distribución subterránea dedicada (Nivel B1); montaje directo en el suelo en interiores; no se requiere pozo de aceite resistente al fuego

Funciones auxiliares: Controlador de temperatura inteligente, sistema de enfriamiento de ventilador y medidas de reducción de vibración/ruido para minimizar el ruido de funcionamiento.

Aspectos destacados de la aplicación

A prueba de incendios y explosiones, adecuado para entornos subterráneos: el diseño sin aceite con aislamiento de resina epoxi retardante de llama elimina los riesgos de incendio y fugas; Cumple con las normas de seguridad contra incendios y es ideal para funcionamiento a largo plazo en espacios subterráneos cerrados.

Bajo nivel de ruido y bajas pérdidas: serie SCB13. La estructura central de alta eficiencia y ahorro de energía con reducción de ruido integrada garantiza un ruido de funcionamiento significativamente menor, sin causar molestias a las operaciones de los centros comerciales ni a los entornos de oficinas.

Sin mantenimiento y fácil de operar: elimina la necesidad de filtración, reemplazo o muestreo periódico del aceite; solo requiere inspecciones visuales y de temperatura de rutina, lo que reduce drásticamente los costos de operación y mantenimiento.

Alta resistencia a cortocircuitos y funcionamiento estable: Presenta una estructura fundida integrada con alta resistencia mecánica capaz de soportar impactos de cortocircuito del sistema; El control de temperatura inteligente monitorea las temperaturas de los devanados en tiempo real para evitar fallas por sobrecalentamiento.

Tamaño compacto y diseño flexible: no requiere pozos de petróleo ni sistemas complejos de extinción de incendios, lo que ahorra espacio de ingeniería civil en salas de distribución subterráneas.

Rendimiento operativo

Durante todo el año no se produjeron fugas de petróleo, incendios ni fallas de aislamiento; pasó con éxito las inspecciones de aceptación de distribución de energía y seguridad contra incendios, lo que garantizó el funcionamiento seguro y conforme a las normas de la sala de distribución subterránea.

El control de ruido cumplió con los estándares; El entorno del centro comercial no se vio afectado por el ruido de los transformadores y no hubo quejas de los residentes.

Funcionamiento estable durante las cargas máximas de aire acondicionado en verano; el sistema de control de temperatura disipó el calor de manera efectiva sin dispararse por exceso de temperatura, y la calidad del voltaje se mantuvo estable, asegurando el funcionamiento confiable del aire acondicionado central, los ascensores y el equipo de seguridad contra incendios.

Las pérdidas generales se redujeron significativamente en comparación con los transformadores más antiguos, lo que resultó en ahorros sustanciales de energía durante la operación a largo plazo.

Solución de problemas y mantenimiento convenientes: la temperatura y el estado del devanado se pueden verificar rápidamente, y los ciclos de mantenimiento son cortos, lo que garantiza un suministro de energía ininterrumpida para las operaciones del complejo.

Resumen del caso

Los transformadores de resina epoxi de tipo seco son la opción preferida para la distribución de energía en interiores en áreas de mucho tráfico, como estructuras subterráneas, complejos comerciales, hospitales, escuelas, centros de datos y edificios residenciales de gran altura. Con características que incluyen seguridad contra incendios sin aceite, bajo nivel de ruido, eficiencia energética, tamaño compacto y alta confiabilidad, resuelven eficazmente los riesgos de seguridad contra incendios y los desafíos de operación y mantenimiento asociados con la distribución de energía en interiores, al tiempo que cumplen con los requisitos del código de seguridad contra incendios y construcción ecológica urbana.

Elija Junray Eléctrico

Junray Electrical cumple estrictamente con los estándares nacionales en la producción de sus transformadores de tipo seco. Cada unidad se somete a rigurosas pruebas de control de temperatura, pérdida y resistencia de voltaje para garantizar un funcionamiento estable y seguro. Ofrecemos opciones de personalización tanto para la capacidad como para el voltaje, lo que nos permite adaptar un transformador de tipo seco dedicado específicamente a sus requisitos de distribución de energía en interiores, lo que garantiza un ajuste perfecto para sus necesidades.

Junray Electrical es un fabricante certificado con un sistema integral de garantía de calidad. Nuestras certificaciones clave incluyen:

ISO 9001: certificación internacional del sistema de gestión de calidad, que garantiza una calidad constante del producto y una mejora continua.

CE: conformidad con las normas europeas de salud, seguridad y protección del medio ambiente, lo que permite que nuestros productos ingresen al mercado de la UE.

CCC – Certificación Obligatoria de China, obligatoria para productos eléctricos vendidos en el mercado chino.

CQC – Certificación de Calidad de China, que demuestra el cumplimiento de los estándares nacionales de seguridad y rendimiento eléctrico.

CNAS: Servicio Nacional de Acreditación de China para la evaluación de la conformidad, que valida nuestras capacidades internas de prueba y calibración.

Todos los transformadores tipo seco se fabrican y prueban de conformidad con los estándares aplicables de estas certificaciones, lo que garantiza un rendimiento confiable, una calidad constante y una aceptación fluida del proyecto.

Preguntas frecuentes

P1: ¿Cuál es la principal diferencia entre los transformadores de tipo seco y los transformadores sumergidos en aceite?

R: Los transformadores de tipo seco utilizan devanados encapsulados en resina epoxi con refrigeración por aire y no contienen aceite aislante. Son resistentes al fuego, no requieren mantenimiento y son aptos para instalación en interiores. Los transformadores sumergidos en aceite utilizan aceite aislante para enfriar y requieren cambios de aceite periódicos, lo que los hace más adecuados para aplicaciones al aire libre. Los transformadores de tipo seco son la opción preferida para entornos interiores con estrictos requisitos de seguridad contra incendios, como centros comerciales, hospitales y edificios de oficinas.

P2: ¿Se puede instalar este transformador directamente en interiores sin una sala de transformadores separada?

R: Sí. Dado que la unidad no contiene aceite aislante y cuenta con aislamiento de resina epoxi retardante de llama, no presenta riesgo de incendio por fuga de aceite. Se puede instalar directamente en salas de distribución interiores sin la necesidad de una sala de transformadores resistente al fuego dedicada, lo que ahorra valioso espacio en el edificio.

P3: ¿Cómo se controla la temperatura del transformador?

R: El transformador está equipado con un sistema inteligente de control de temperatura que monitorea las temperaturas de los devanados en tiempo real. En caso de sobrecalentamiento, el sistema activa una alarma y puede activar automáticamente la unidad para evitar daños, garantizando un funcionamiento seguro y confiable.

P4: ¿El transformador de tipo seco realmente no requiere mantenimiento?

R: Sí. A diferencia de los transformadores sumergidos en aceite que requieren pruebas periódicas de la calidad del aceite, filtración y cambios de aceite, los transformadores de tipo seco no requieren dicho mantenimiento. Solo se necesitan inspecciones visuales de rutina y monitoreo de temperatura, lo que reduce significativamente los costos de operación y mantenimiento a largo plazo.

P5: ¿Se pueden personalizar la capacidad y el voltaje?

R: Sí. Admitimos la personalización de capacidad nominal (100 kVA a 3150 kVA), alto voltaje (10 kV), bajo voltaje (0,4 kV), voltaje de impedancia (4-6%), material de bobinado (cobre o aluminio) y clasificación de protección del gabinete (IP20, IP30, IP40) para satisfacer sus requisitos específicos de distribución interior.
