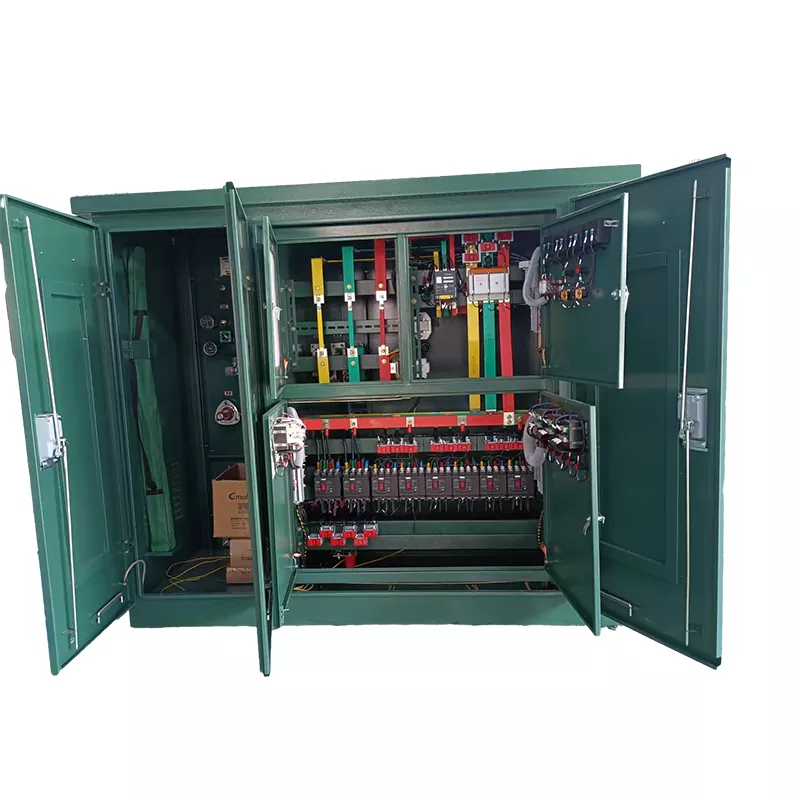

Subestación estilo americano

Para escenarios como la distribución de energía rural, el suministro temporal de energía en pequeñas obras de construcción y las centrales fotovoltaicas de pequeña escala en pequeñas áreas al aire libre, el espacio suele ser limitado y el presupuesto ajustado. Sin embargo, los transformadores de caja de estilo europeo son de tamaño relativamente grande, lo que dificulta su colocación flexible incluso en áreas exteriores pequeñas, lo que genera altos costos de ocupación del terreno. Al mismo tiempo, los precios de los transformadores de caja de estilo europeo son relativamente altos, lo que genera importantes costos de adquisición para proyectos pequeños y genera desperdicios innecesarios. La subestación de estilo americano, con su tamaño extremadamente compacto y precio asequible, cumple perfectamente con los requisitos básicos de la distribución de energía en exteriores a pequeña escala, haciéndola más conveniente y rentable para la distribución de energía en exteriores a pequeña escala.

Especificaciones técnicas

¿Cuáles son las principales ventajas de este dispositivo?

Diseño ultracompacto, que ahorra un 40% de espacio: Con una estructura de caja compacta, en comparación con los transformadores de caja de estilo europeo, el volumen se reduce directamente en un 40%, reduciendo significativamente la ocupación del espacio. No requiere ocupar demasiado terreno al aire libre, adaptándose perfectamente a pequeños escenarios al aire libre con espacio limitado, como áreas rurales y pequeñas comunidades residenciales, ahorrando efectivamente costos de terreno y permitiendo el despliegue sin necesidad de renovación del sitio.

Alta rentabilidad, caída de precio del 30 %: al eliminar diseños redundantes y centrarse en los requisitos básicos de la distribución de energía exterior pequeña, en comparación con los transformadores de caja de estilo europeo, el precio se reduce en un 30 %. No es necesario gastar mucho dinero en la compra de transformadores de caja de estilo europeo. Con costos más bajos, se puede lograr una distribución estable de energía en exteriores a pequeña escala, lo que reduce significativamente los presupuestos de adquisiciones y mejora la rentabilidad de los proyectos pequeños.

Integración preinstalada, implementación rápida, ahorro de tiempo: al igual que los transformadores de caja de estilo europeo, todos los equipos están preinstalados y depurados en fábrica. No se requiere ninguna construcción compleja en el sitio. Después de ser llevado al sitio, simplemente conecte las líneas y podrá ponerlo en uso. El despliegue se puede completar en tan solo unos días, adaptándose perfectamente a la distribución de energía temporal de pequeñas obras, la distribución de energía de emergencia y otros proyectos pequeños que requieren una implementación rápida.

Protección exterior IP54, adecuada para diversos ambientes exteriores: La Subestación estilo americano tiene un nivel de protección exterior profesional IP54. La caja adopta un diseño sellado, que puede prevenir eficazmente el agua y el polvo, resistir la exposición al sol exterior, la lluvia y la invasión de polvo, evitar que los componentes internos se mojen y acumulen polvo y daños, asegurando un funcionamiento estable del equipo en sitios de construcción rurales y al aire libre y otros entornos complejos, sin la necesidad de instalaciones de protección adicionales.

Exclusivo para distribución de energía a pequeña escala, mayor adaptabilidad: diseñado específicamente para escenarios de distribución de energía en exteriores pequeños, no se requiere configuración de gran capacidad. Se adapta perfectamente a la distribución de energía rural, pequeñas centrales fotovoltaicas, pequeñas áreas residenciales y otras necesidades de distribución de energía de escenarios de pequeña escala. No desperdicia capacidad y satisface con precisión la demanda eléctrica real, evitando el desperdicio de recursos.

Garantizar la seguridad de la distribución de energía exterior a pequeña escala

Junray Electrical presta gran atención al refinamiento de los detalles del producto. Cada diseño está diseñado para cumplir con los requisitos del funcionamiento en exteriores a pequeña escala. Con la calidad como garantía, el equipo puede funcionar de manera estable durante mucho tiempo, eliminando preocupaciones sobre la adquisición. Adopta una estructura ultracompacta, reduciendo el volumen garantizando al mismo tiempo una disposición razonable de los componentes internos, sin afectar el rendimiento del equipo. La subestación de estilo americano utiliza un tratamiento de recubrimiento en polvo antienvejecimiento específico para exteriores, que es resistente a la luz solar y la lluvia. Incluso cuando se utiliza al aire libre durante mucho tiempo, no se desprende ni se oxida, lo que prolonga la vida útil del equipo. Está equipado con un sistema de refrigeración y ventilación dedicado, que puede eliminar rápidamente el calor generado por el funcionamiento del transformador, evitando el envejecimiento de los componentes debido al sobrecalentamiento y garantizando el funcionamiento estable del equipo. El diseño general separa los circuitos de potencia y control, con un cableado ordenado, que no sólo cumple con los estándares de seguridad sino que también facilita el mantenimiento posterior, reduciendo los costos de operación y mantenimiento.

Escenarios aplicables

Con su tamaño compacto, alta rentabilidad y ventajas de rápida implementación, la subestación de estilo americano es ampliamente aplicable a diversos escenarios de distribución de energía al aire libre a pequeña escala. Se puede poner en uso directamente sin modificaciones adicionales, lo que lo convierte en la mejor opción exclusiva para la distribución de energía en exteriores a pequeña escala. En escenarios de distribución de energía rural, es adecuado para la distribución de energía al aire libre a pequeña escala en áreas rurales, asegurando un suministro de electricidad estable para los aldeanos. En escenarios de sitios de construcción pequeños, es adecuado para la distribución temporal de energía en sitios de construcción pequeños, con un despliegue rápido y que satisface las necesidades de suministro de energía de la construcción. En escenarios fotovoltaicos pequeños, es adecuado para los requisitos de la caja de distribución de energía de pequeñas centrales fotovoltaicas, con protección confiable y operación estable. En escenarios de áreas residenciales pequeñas, es adecuado para la distribución de energía al aire libre en áreas residenciales pequeñas, ahorrando espacio y costos, y asegurando el suministro de electricidad para los residentes.

Producción y personalización

Junray Electrical es un fabricante, proveedor y fábrica de subestaciones profesionales de estilo americano en China. Seguimos estrictamente el estándar americano para cajas de transformadores en nuestra producción. Cada caja de transformador se somete a pruebas de encendido, pruebas de tensión soportada y pruebas de protección para garantizar un funcionamiento estable y seguro, con calidad garantizada. Puede pasar sin problemas la aceptación del proyecto. Ofrecemos personalización de capacidad (50kva a 1000kva) y personalización de funciones. Con base en las necesidades reales de distribución de energía exterior a pequeña escala para los clientes, podemos adaptar cajas de transformadores exclusivas de estilo americano para satisfacer con precisión los requisitos de distribución de energía de diferentes escenarios a pequeña escala, haciendo que el proceso de adquisición sea más sencillo y el uso más seguro.

Descripción general del proyecto de renovación

Antecedentes del proyecto

Este proyecto implica la mejora y renovación de la red eléctrica de un antiguo complejo residencial en el área urbana. Caracterizado por su antigüedad y alta densidad de población, el complejo originalmente se basaba en una configuración de distribución con transformadores tradicionales montados en postes y bastidores de interruptores al aire libre. El equipo existente sufría un envejecimiento severo y una capacidad insuficiente; Las líneas de baja tensión eran excesivamente largas, lo que provocaba una importante desviación de tensión. Durante el uso pico del verano, el sistema se activaba con frecuencia debido a una grave sobrecarga del transformador, lo que no cumplía con las demandas de electricidad de los residentes para aire acondicionado, estaciones de carga de vehículos eléctricos y electrodomésticos de alta potencia.

Dadas las estrechas carreteras internas del complejo, el denso paisaje y la falta de espacio para salas de distribución a gran escala, y considerando factores como el espacio, el costo y el cronograma de construcción, el proyecto utiliza la subestación compacta tipo caja de estilo americano ZGS11. Esta solución integrada combina conmutación de alto voltaje, transformación de voltaje, compensación de bajo voltaje y distribución de energía en una sola unidad, abordando de manera efectiva desafíos como dificultades de expansión de capacidad, limitaciones espaciales y requisitos de construcción complejos típicos de áreas urbanas más antiguas.

Problemas previos a la renovación

Grave escasez de capacidad: La capacidad de los viejos transformadores montados en postes era inadecuada, lo que provocaba graves sobrecargas durante los picos de carga del verano, frecuentes sobrecalentamientos, disparos y cortes de energía.

Mala calidad del voltaje en el extremo de la carga: Los largos recorridos de línea de bajo voltaje resultaron en altas pérdidas en la línea y bajo voltaje en el extremo del consumidor, lo que provocó dificultades para arrancar los electrodomésticos y luces parpadeantes.

Alta tasa de fallas debido al envejecimiento de los equipos: los equipos aéreos tradicionales quedaron expuestos a los elementos (viento, lluvia, polvo, insectos), lo que provocó la degradación del aislamiento y riesgos importantes de fugas eléctricas.

Falta de espacio de distribución dedicado: La alta densidad y el espacio abierto limitado hicieron imposible construir cimientos civiles para subestaciones tipo caja de estilo europeo o salas de distribución dedicadas, lo que restringió los diseños de equipos tradicionales.

Operación y mantenimiento engorrosos: el equipo estaba disperso y el cableado desorganizado, lo que dificultaba el diagnóstico de fallas y las reparaciones de emergencia tomaban mucho tiempo, lo que generaba una alta tasa de quejas de los residentes.

Plan de configuración del equipo

Para cumplir con los requisitos de diseño compacto, puesta en servicio rápida y confiabilidad rentable en este proyecto de renovación urbana, se seleccionó la subestación tipo caja compacta de estilo americano ZGS11-10kV. Esta unidad integra interruptores de carga de alto voltaje, fusibles de respaldo, transformadores energéticamente eficientes, componentes de distribución de bajo voltaje y unidades de compensación de potencia reactiva. Todo el sistema está prefabricado en fábrica, lo que permite su elevación y puesta en servicio directamente en el sitio. Especificaciones clave del equipo

Modelo: Subestación tipo caja prefabricada estilo americano ZGS11-12/630kVA

Tensión nominal: 10 kV/0,4 kV

Características estructurales: Diseño integrado y completamente sellado; Lado de alta tensión protegido por un interruptor-seccionador combinado con fusibles limitadores de corriente.

Medio de aislamiento: Aislamiento de aceite mineral ecológico; autoenfriamiento; funcionamiento sin mantenimiento

Configuración de bajo voltaje: líneas entrantes/salientes integradas, compensación de potencia reactiva y medición

Clasificación de protección: resistente a la lluvia, al polvo y a la condensación; adecuado para entornos residenciales al aire libre

Método de instalación: Cimentación simple basada en el suelo con elevación; sin necesidad de una sala de distribución dedicada ni de ingeniería civil compleja

Aspectos destacados de la construcción y aplicaciones

Diseño que ahorra espacio: estructura compacta de estilo americano con un espacio que ocupa solo el 60 % del de las subestaciones de estilo europeo; Ideal para instalación en espacios reducidos o esquinas de cinturones verdes dentro de áreas residenciales.

Construcción Rápida: Totalmente prefabricada y probada en fábrica; el trabajo en el sitio se limita a la preparación de los cimientos, el levantamiento y el cableado, lo que acorta significativamente la duración de las actualizaciones relacionadas con cortes de energía.

Protección confiable y sensible: el lado de alto voltaje utiliza una combinación de "interruptor de carga + fusible limitador de corriente", lo que garantiza el aislamiento instantáneo de fallas de cortocircuito y sobrecarga para proteger el equipo.

Totalmente sellado y sin mantenimiento: la carcasa completamente sellada evita fugas de aceite y la entrada de polvo; Ofrece una excelente resistencia a la intemperie en exteriores y no requiere mantenimiento de rutina.

Rentable: Elimina la necesidad de salas de distribución de ingeniería civil; El alto nivel de integración de equipos reduce significativamente los costos de inversión en comparación con las soluciones tradicionales.

Resultados operativos después de la actualización

Eliminación de problemas de sobrecarga: la actualización de capacidad garantiza que no haya sobrecargas ni disparos durante el uso pico del verano, lo que resuelve permanentemente los problemas crónicos de cortes de energía en el área.

Calidad de voltaje mejorada: el radio de suministro de energía acortado y las pérdidas de línea reducidas estabilizan el voltaje en el extremo del consumidor dentro de los rangos estándar, lo que garantiza el funcionamiento adecuado de los equipos eléctricos.

Eliminación de riesgos de seguridad: reemplaza equipos elevados viejos y expuestos; La unidad completamente cerrada elimina los riesgos de descarga eléctrica, cortocircuitos y fallas causadas por objetos extraños, lo que mejora significativamente la seguridad eléctrica residencial.

Reducción de la carga de operación y mantenimiento: el diseño integrado y sin mantenimiento da como resultado tasas de fallas extremadamente bajas y una identificación clara de las fallas, lo que mejora en gran medida la eficiencia del mantenimiento. El entorno del área residencial es limpio y ordenado: se han eliminado las líneas aéreas abarrotadas y los equipos obsoletos, creando una apariencia unificada y estéticamente agradable y mejorando la imagen estandarizada de la infraestructura de distribución de energía de la comunidad.

Resumen del caso

Las subestaciones tipo caja de estilo americano son una solución de distribución de energía rentable y convencional ampliamente utilizada en la renovación de áreas urbanas más antiguas, mejoras de capacidad para vecindarios residenciales, proyectos de alumbrado público, aplicaciones comerciales e industriales a pequeña escala y sitios de conexión a redes fotovoltaicas. Ofrecen ventajas como un tamaño compacto, bajo costo, instalación rápida, alta integración, operación sin mantenimiento y excelente durabilidad en exteriores. Estas subestaciones son particularmente adecuadas para actualizaciones del sistema de distribución donde el espacio es limitado, los horarios son ajustados y la rentabilidad es una prioridad, lo que las convierte en una opción ideal para la expansión de capacidad en el borde de las redes de distribución urbana.

Preguntas y respuestas

Pregunta: ¿Cuál es la principal diferencia entre los tableros de distribución de estilo americano y los de estilo europeo?

Respuesta: La principal diferencia radica en el tamaño y el precio: los cuadros de estilo americano son un 40% más pequeños y un 30% más baratos que los cuadros de estilo europeo, lo que los hace más adecuados para escenarios pequeños al aire libre. Ambos son diseños preensamblados y la velocidad de implementación es la misma. Sin embargo, la aparamenta de estilo americano se centra más en la distribución de energía a pequeña escala y no requiere capacidad redundante, por lo que tiene una mayor rentabilidad.

Pregunta: ¿Puede la protección IP54 de la subestación de estilo americano adaptarse a entornos hostiles?

Respuesta: Sí, la protección IP54 puede prevenir eficazmente el agua y el polvo. Combinado con la caja con recubrimiento en polvo antienvejecimiento para exteriores, puede resistir la exposición al sol, la lluvia y el polvo en condiciones exteriores rurales, evitar daños a los componentes internos, garantizar el funcionamiento estable a largo plazo del equipo y no hay necesidad de protección adicional.

Pregunta: ¿Se puede personalizar la capacidad? ¿Puede cumplir con los requisitos de escenarios a pequeña escala?

Respuesta: Sí, la capacidad oscila entre 50 kva y 1000 kva. Se admite la personalización. Con base en los requisitos reales de consumo de electricidad de escenarios de pequeña escala, como áreas rurales y pequeñas obras de construcción, se puede seleccionar una capacidad adecuada para una coincidencia precisa, evitando el desperdicio de capacidad.
