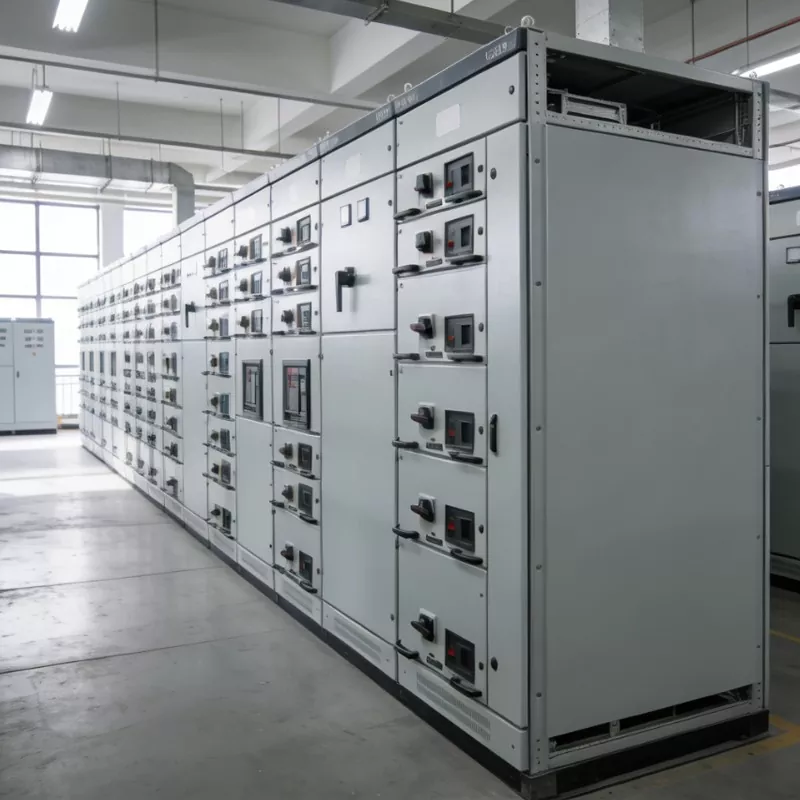

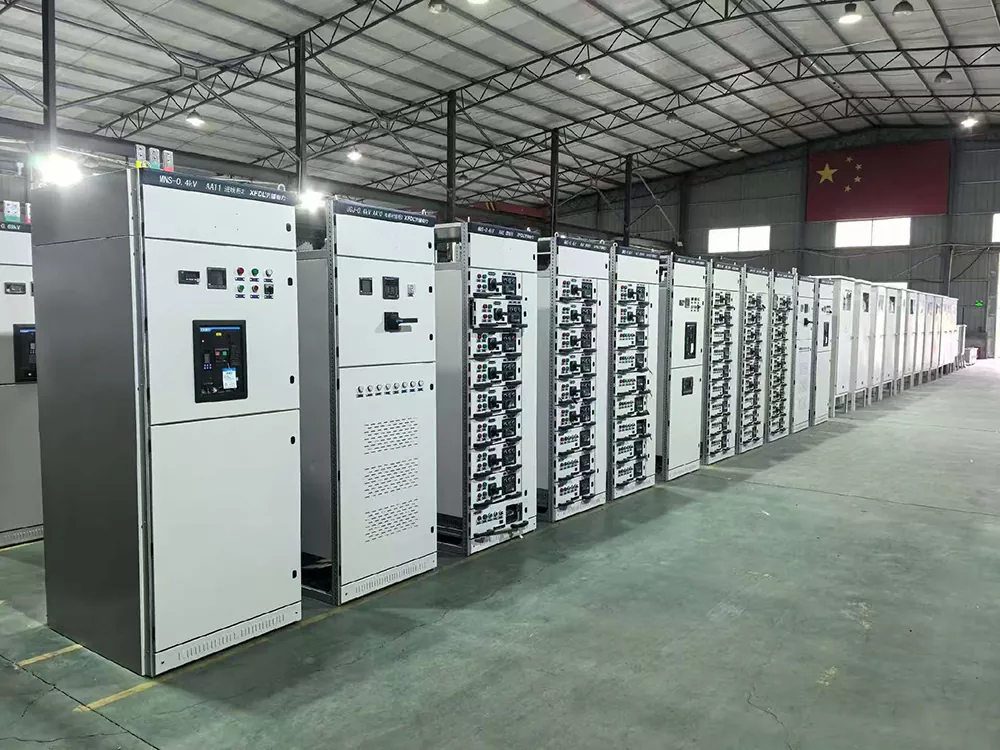

Gabinete de distribución extraíble MNS

El gabinete de distribución extraíble MNS es un tablero de distribución extraíble de bajo voltaje de alta gama que se ha mejorado y desarrollado integralmente en base a excelentes gabinetes de distribución de bajo voltaje domésticos. También es el equipo de distribución completo de bajo voltaje de primer nivel actual en China. En comparación con los gabinetes de distribución extraíbles comunes, este producto adopta cajoneras modulares en miniatura de 1/4, que tienen un volumen menor que los cajones GCS y pueden acomodar más unidades. El nivel de protección alcanza IP54. Su posicionamiento principal es cumplir con los requisitos extremadamente altos de confiabilidad y seguridad de la distribución de energía en escenarios de alto nivel. Incluso en escenarios como centrales nucleares y fábricas de semiconductores donde no se permiten fallos, también puede funcionar perfectamente. Es un equipo necesario para escenarios de distribución de energía de alto nivel y es adecuado para diversos escenarios industriales y civiles con requisitos estrictos de seguridad y estabilidad de la distribución de energía.

Especificaciones técnicas

¿Cuáles son las ventajas del producto?

Diseño de microcajones, más circuitos y más ahorro de espacio: el armario de distribución extraíble MNS utiliza unidades de microcajones modulares de 1/4. Un solo gabinete puede acomodar hasta 36 circuitos pequeños independientes, lo que representa el doble de circuitos en comparación con los gabinetes GCS comunes. Sin ampliar el área de la sala de distribución, puede cumplir con los requisitos de distribución de alta gama para circuitos múltiples y cargas bajas, ahorrando significativamente espacio y reduciendo el costo del sitio.

Protección ultraalta IP54, adecuada para entornos complejos: el nivel de protección alcanza IP54, superando con creces el nivel IP30 de los armarios de distribución extraíbles normales. La estructura completamente sellada combinada con un diseño de sellado preciso puede prevenir eficazmente la invasión de polvo y humedad. Incluso en un entorno complejo con mucha humedad y mucho polvo, puede garantizar el funcionamiento estable de los componentes internos y evitar fallas en el equipo causadas por factores ambientales.

Diseño de enclavamiento dual, máxima seguridad y antimal funcionamiento: Equipado con enclavamiento mecánico + protección dual de enclavamiento eléctrico, puede evitar por completo mal funcionamiento, como tirar del cajón mientras transporta una carga o tocar accidentalmente piezas vivas. No solo garantiza la seguridad personal de los operadores sino que también evita cortes de energía y fallas en los equipos causados ​​por malas operaciones. Construye una línea de defensa de seguridad de distribución integral y cumple con los estándares de seguridad de escenarios de alto nivel.

Mantenimiento de apagado sin corte de energía: cada cajonera está diseñada de forma independiente. Cuando falla un determinado circuito, solo es necesario sacar el cajón correspondiente para su mantenimiento y otros circuitos no se verán afectados. No es necesario detener todo el sistema de distribución, adaptándose perfectamente a aquellos escenarios de alto nivel que no pueden tolerar ningún corte de energía ni por un segundo, asegurando una producción y operación continua y estable, y reduciendo las pérdidas por tiempos de inactividad.

Artesanía y detalles avanzados, funcionamiento estable con gran corriente: barras colectoras de cobre gruesas de gran tamaño incorporadas, con alta capacidad de corriente y protección de aislamiento adecuada, pueden adaptarse a grandes operaciones de corriente que van desde 630A a 6300A. El aumento de temperatura es bajo y la estabilidad es fuerte. Combinado con detalles como protección de sellado total y enclavamiento doble, garantiza el funcionamiento estable a largo plazo del equipo sin mantenimiento frecuente.

¿Cuáles son los escenarios de aplicación?

Con su confiabilidad, seguridad y adaptabilidad extremadamente altas, el gabinete de distribución extraíble MNS se usa ampliamente en diversos escenarios de alto nivel que tienen requisitos estrictos para la distribución de energía y no pueden tolerar fallas. Se ha convertido en el equipo estándar para la distribución de energía central en diversas industrias. En los escenarios de apoyo a la energía nuclear, se adapta a la distribución de energía de bajo voltaje de las centrales nucleares, cumpliendo con los requisitos de confiabilidad ultra alta y garantizando el funcionamiento estable del sistema de energía nuclear; en los escenarios de centros de datos de nivel superior, se adapta a centros de datos IDC de gran tamaño, lo que permite un mantenimiento ininterrumpido sin cortes de energía y evita pérdidas importantes causadas por cortes de energía; en los escenarios hospitalarios, se adapta a la distribución de energía central de los quirófanos y UCI de los hospitales terciarios, garantizando el funcionamiento continuo de los equipos médicos y salvaguardando la seguridad de la vida de los pacientes; en los escenarios de fábricas de semiconductores, se adapta a la distribución de energía de fábricas de semiconductores y chips, cumpliendo con requisitos extremadamente altos de confiabilidad y estabilidad, evitando interrupciones en la producción causadas por fallas; en los escenarios de tránsito ferroviario, se adapta a la distribución central de energía de bajo voltaje del metro y los ferrocarriles de alta velocidad, logrando cero cortes de energía y garantizando un transporte fluido.

¿Por qué elegirnos?

Junray Electrical, como fabricante, proveedor y fábrica profesional en China, ha realizado una investigación en profundidad sobre el desarrollo y la producción de gabinetes de distribución extraíbles MNS. Sigue estrictamente los estándares de la industria y cada dispositivo se somete a pruebas rigurosas, lo que garantiza la calidad y permite una aceptación fluida en diversos escenarios de alta gama. Este producto es una versión mejorada basada en gabinetes de distribución comunes, que integra ventajas principales como microcajones modulares de 1/4 y protección IP54, lo que aborda de manera efectiva los puntos débiles de distribución en escenarios de alta gama. Es más adaptable y duradero que productos similares. Brindamos orientación integral para la selección de preventa y servicios de mantenimiento posventa. Podemos personalizar el número de cajoneras según las necesidades del cliente, atendiendo a los requisitos personalizados de los diferentes escenarios.

Descripción general del proyecto

Este proyecto implica la actualización del sistema de distribución de energía para un taller de producción inteligente dedicado a baterías de nueva energía, una instalación clasificada como un sitio de fabricación de precisión de alta gama con requisitos de carga de "Clase I". El taller alberga una amplia gama de equipos de alta precisión, incluidos sistemas para soldadura, recubrimiento, bobinado, formación e inspección robóticos, caracterizados por una alta densidad de carga, ciclos frecuentes de arranque y parada e interferencias electromagnéticas (EMI) significativas. En consecuencia, la instalación exige una continuidad excepcional del suministro de energía y una alta calidad de la energía.

Los gabinetes de tipo fijo GGD originales presentaban una capacidad de circuito limitada, ocupaban mucho espacio, carecían de protección de aislamiento y tenían poca inmunidad a las interferencias. Estos problemas frecuentemente conducían a fallas en cascada por cortocircuitos, cortes de energía extensos durante el mantenimiento y apagados de equipos causados ​​por EMI. La actualización implicó reemplazar el MCC (Centro de control de motores), el alimentador de energía y los sistemas de distribución de automatización de procesos de toda la instalación con aparamenta modular extraíble de bajo voltaje MNS, logrando así una distribución de energía inteligente, altamente segura y de alta densidad.

Problemas previos a la actualización

Baja utilización del espacio: las estructuras de gabinetes tradicionales eran voluminosas y ofrecían una capacidad de circuito limitada, lo que no dejaba espacio para expandirse para nuevos equipos de taller.

Alto riesgo de propagación de fallas: la falta de un aislamiento modular estricto significaba que un cortocircuito o arco en un solo circuito podría propagarse fácilmente, provocando un corte total de energía en toda la sección.

Mala inmunidad a las interferencias: los equipos de control industrial de precisión eran susceptibles a armónicos y EMI, lo que provocaba frecuentes desviaciones de datos y apagados del sistema robótico o alertas de error.

Mantenimiento ineficiente: las fallas en los gabinetes de tipo fijo requirieron cerrar toda la línea y abrir el gabinete para reparaciones, lo que afectó gravemente el rendimiento de la línea de producción.

Clasificación de protección inadecuada: dados los altos niveles de polvo y la densa disposición de los equipos en el taller, los gabinetes estándar eran propensos a la acumulación de polvo, formación de arcos eléctricos y sobrecalentamiento en los puntos de conexión.

Plan de configuración del equipo

Para cumplir con los requisitos de cargas de alta densidad, alta inmunidad EMC y mantenimiento rápido inherentes a la fabricación de precisión, la sala de distribución de baja tensión se ha estandarizado con la nueva generación de aparamenta modular extraíble MNS. Estas unidades sirven como tipo de gabinete central para el control de motores MCC de talleres, alimentación de energía de equipos de automatización, distribución posterior de UPS y control centralizado de sistemas de iluminación y energía general. Especificaciones del equipo principal

Tipo de gabinete: Aparamenta modular extraíble de bajo voltaje MNS (estructura modular estándar internacional)

Tensión nominal: 400 V; Voltaje de aislamiento nominal: 690 V.

Características estructurales: unidades modulares, diseño de alta densidad y estricta separación de zonas funcionales.

Posiciones del cajón: cuatro posiciones: conectado, de prueba, aislado y retirado, con doble enclavamiento mecánico y eléctrico.

Inmunidad a interferencias: EMC Clase A (grado industrial); Protege eficazmente contra armónicos de alta frecuencia e interferencias de radiación electromagnética.

Clasificación de protección: IP40; resistente al polvo y a objetos extraños; adecuado para entornos de talleres limpios y de precisión

Ventajas clave: Aumenta la densidad del circuito en un 30 % en comparación con los gabinetes estándar del mismo tamaño; admite intercambio en caliente para un reemplazo rápido de la unidad

Aspectos destacados de la instalación y la aplicación

Diseño modular de densidad ultraalta: utiliza unidades modulares estándar para maximizar la implementación de circuitos dentro del espacio limitado de la sala de distribución de energía, resolviendo perfectamente los desafíos relacionados con la alta densidad de equipos, numerosos circuitos y limitaciones espaciales.

Inmunidad EMI de grado industrial: la estructura de blindaje metálico combinada con el aislamiento de la unidad independiente resiste eficazmente la interferencia de alta frecuencia de robots y variadores de frecuencia, lo que garantiza un funcionamiento estable de los equipos de precisión.

Enclavamiento a prueba de fallas: los cajones no se pueden retirar sin abrir primero el circuito y no se pueden cerrar a menos que estén completamente asentados; Elimina por completo los accidentes causados ​​por inserción/retirada de carga o errores operativos.

Propagación de fallas cero: cada cajón cuenta con un compartimiento de aislamiento independiente, que contiene fallas de circuito único dentro de la unidad y evita el impacto en la barra colectora u otros equipos.

Expansión de capacidad altamente flexible: los módulos estandarizados permiten el reemplazo directo de cajoneras durante futuras actualizaciones de procesos o adiciones de equipos, lo que elimina la necesidad de modificaciones del gabinete o trabajos de construcción extensos.

Resultados operativos posteriores a la modernización

Estabilidad de energía significativamente mejorada: el diseño resistente a EMC elimina el tiempo de inactividad causado por interferencias electromagnéticas que afectan a los equipos de precisión, lo que genera un marcado aumento en la eficiencia general de la línea de producción.

Riesgo de falla controlable: el aislamiento independiente de la unidad limita las fallas de cortocircuito y sobrecarga al cajón específico, evitando cortes de energía a gran escala.

Reparación rápida de emergencia: los cajones defectuosos se pueden cambiar directamente; El tiempo de reparación se reduce de horas a menos de 5 minutos, lo que reduce drásticamente las pérdidas por el tiempo de inactividad de la producción.

Utilización maximizada del espacio: la mayor densidad de circuitos dentro del mismo espacio del gabinete elimina la necesidad de salas de distribución de energía adicionales, lo que ahorra costos de ingeniería civil. Sin generación de calor durante el funcionamiento a largo plazo: el diseño modular enchufable garantiza un rendimiento estable de los contactos, eliminando los riesgos asociados con conexiones sueltas o calentamiento inducido por la oxidación y manteniendo temperaturas de funcionamiento normales.

Resumen del caso

El tablero de distribución tipo cajón MNS es un gabinete de bajo voltaje de alta gama que se caracteriza por su modularidad, alta densidad, resistencia superior a las interferencias y alta calificación de seguridad. En comparación con los modelos GCK y GGD, es más adecuado para aplicaciones de alto nivel, como fabricación de precisión, nuevas energías, tránsito ferroviario, centros de datos e instalaciones industriales de alta gama. Gracias a su estructura modular compacta, resistencia a interferencias EMC de grado industrial, aislamiento y protección rigurosos y facilidad de mantenimiento rápido, se ha convertido en la opción preferida para los sistemas de distribución de energía MCC en fábricas inteligentes modernas.

Preguntas frecuentes

P: ¿Se puede lograr un mantenimiento sin apagado?

R: Sí, cada cajonera está diseñada de forma independiente. Cuando falla un determinado circuito, sólo es necesario sacar el cajón correspondiente para su mantenimiento, mientras que los demás circuitos siguen funcionando con normalidad. No es necesario detener todo el sistema de distribución de energía, logrando realmente cero tiempos de corte de energía. Es adecuado para escenarios donde la energía no se puede interrumpir ni siquiera por un segundo.

P: ¿Se puede personalizar la cantidad de cajoneras?

R: Sí, las cajoneras de este producto son de tamaño 1/4 de módulo. El armario individual estándar puede tener un máximo de 36 unidades. La cantidad de unidades se puede personalizar de acuerdo con los requisitos del circuito del cliente, adaptando con precisión las necesidades de distribución de energía de diferentes escenarios y adaptándose a escenarios de alta gama con múltiples circuitos y cargas pequeñas.

P: ¿Se puede utilizar el gabinete de distribución extraíble MNS en escenarios de alta corriente?

R: Sí, el rango de corriente nominal es de 630 A a 6300 A. Está equipado con barras colectoras de cobre engrosadas de gran tamaño, que tienen una gran capacidad de transporte de corriente, bajo aumento de temperatura, protección de aislamiento completa y pueden adaptarse de manera estable a varios escenarios de distribución de energía de alta corriente y alta gama, lo que garantiza el funcionamiento estable a largo plazo del equipo.
