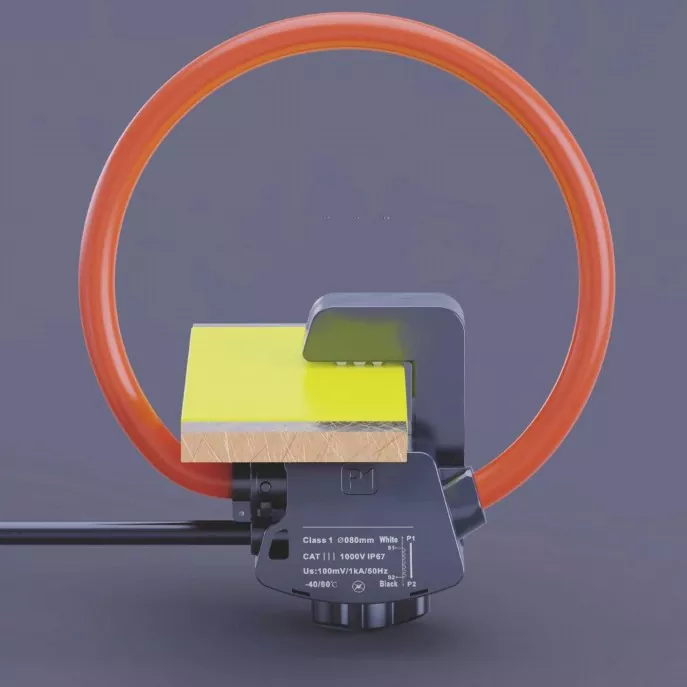

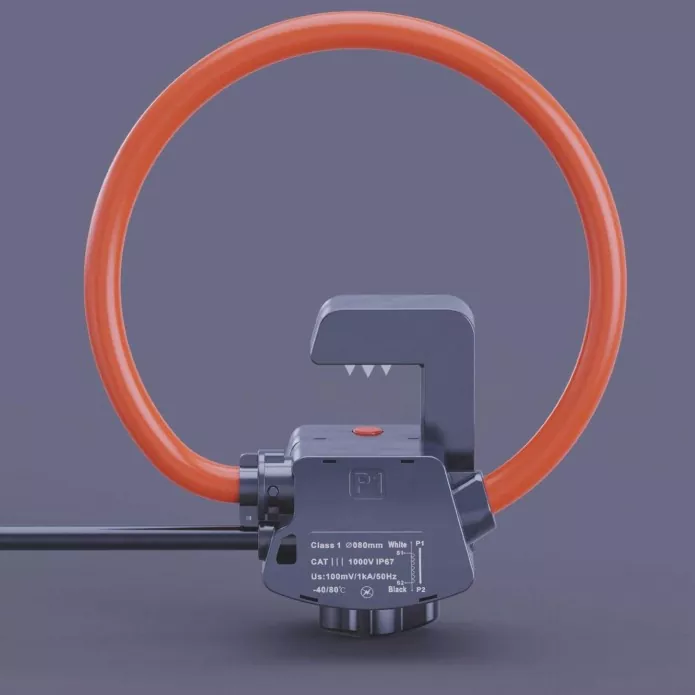

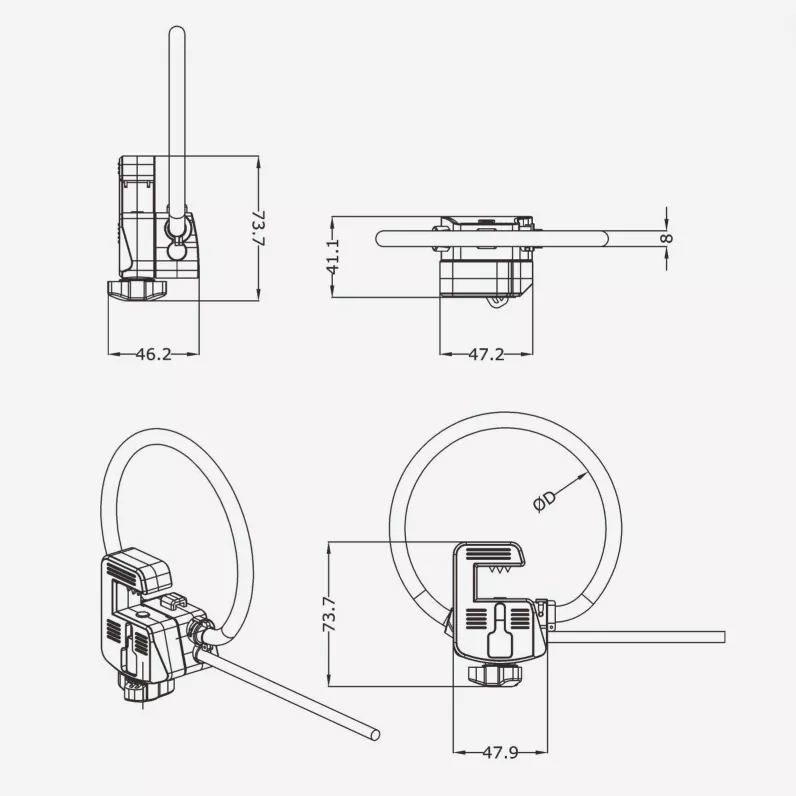

Construido con materiales aislantes flexibles y resistentes a la intemperie y una carcasa impermeable reforzada de grado industrial, el transformador de corriente de bobina tipo barra colectora es adecuado para entornos hostiles, como gabinetes de distribución exteriores, plantas fotovoltaicas, estaciones de carga de vehículos eléctricos e infraestructura eléctrica exterior municipal. Admite aplicaciones que incluyen monitoreo de corriente exterior, análisis del consumo de energía y evaluación de la calidad de la energía.
Precisión líder en el mercado: Precisión de clase 0,5 con error posicional mínimo y baja susceptibilidad a campos eléctricos externos; Disponible en sensibilidades de 22,5 mV/kA, 50 mV/kA y 100 mV/kA.
IP67 totalmente sellado, resistente al agua y al polvo: el sellado profesional en la carcasa y los puntos de salida del cable protege contra la lluvia, la condensación y la entrada de polvo. Es ideal para entornos hostiles, como sitios al aire libre, túneles subterráneos de servicios públicos y talleres húmedos, ya que garantiza que no entre agua ni cortocircuitos durante el uso prolongado en exteriores.
Diseño industrial para amplia temperatura: funciona de manera confiable en un rango de -40 °C a +80 °C. Construido con materiales y procesos resistentes a temperaturas extremas, el transformador de corriente de bobina tipo barra colectora mantiene un rendimiento estable y precisión de medición a pesar de fluctuaciones significativas en la temperatura ambiente, ya sea en el frío glacial del norte o en las condiciones cálidas y húmedas del sur.
Estructura de núcleo dividido para una instalación rápida y en línea viva: el diseño de apertura con cierre a presión permite la instalación en el sitio por parte de una sola persona sin modificar el cableado existente ni requerir cortes de energía. Es particularmente adecuado para actualizar equipos de distribución exteriores heredados, lo que ayuda a acortar los plazos del proyecto y reducir los costos de construcción.
Bobina flexible para escenarios de instalación complejos: el cuerpo de la bobina ofrece una ligera flexibilidad, lo que le permite adaptarse a cables redondos, barras colectoras rectangulares y conductores irregulares. Es ideal para espacios de gabinetes compactos y diseños de cableado densos, superando las limitaciones de instalación asociadas con los transformadores de corriente rígidos tradicionales.
Sistemas fotovoltaicos para exteriores: monitoreo de corriente en los lados de CA/CC de cajas combinadoras fotovoltaicas, inversores de cadena y subestaciones tipo caja para exteriores.
Nuevas Pilas de Carga de Energía: Detección y medición de corriente para pilas de carga CC/CA exteriores y circuitos de distribución de estaciones de carga.
Distribución de energía exterior municipal: monitoreo en línea para gabinetes de control de alumbrado público, unidades principales de anillo exterior (RMU) y sistemas de distribución de energía en túneles de servicios públicos subterráneos.
Equipos industriales exteriores: monitoreo de corriente operativa y alerta temprana de fallas para ventiladores, bombas de agua y compresores exteriores en zonas industriales.
Estaciones de almacenamiento de energía: adquisición de corriente de carga/descarga para gabinetes de almacenamiento de energía al aire libre y grupos de baterías.
Field Power O&M: Medición portátil para inspecciones temporales, resolución de problemas y pruebas de carga en líneas exteriores.
Ambientes húmedos/corrosivos: Detección de corriente para equipos de distribución de energía en plantas de tratamiento de agua, plantas de tratamiento de aguas residuales e instalaciones costeras.
Nombre del proyecto: Actualización y modernización del monitoreo del estado de la distribución de energía de bajo voltaje para el compartimiento de servicios públicos de energía del túnel subterráneo de servicios públicos de Sangtiandao, Parque Industrial de Suzhou.
Ubicación del proyecto: Túnel subterráneo de servicios públicos dentro del cinturón de innovación científica y tecnológica de Sangtiandao, parque industrial de Suzhou, provincia de Jiangsu.
Fecha de finalización de la modernización: mayo de 2024.
Producto utilizado: Bobina Rogowski flexible de núcleo dividido de temperatura amplia IP67 de φ80 mm.
El túnel subterráneo de servicios públicos de Sangtiandao es un proyecto de infraestructura municipal clave en el Parque Industrial de Suzhou. Con una extensión aproximada de 8,6 kilómetros, el túnel alberga compartimentos separados para servicios públicos de energía, servicios públicos generales y gasoductos. El compartimiento de servicios públicos de energía suministra electricidad a sistemas críticos, incluidos iluminación, ventilación, protección contra incendios, monitoreo ambiental y evacuación de emergencia, clasificándolo como una "carga de nivel 1" con requisitos extremadamente altos para la confiabilidad del suministro de energía.
El ambiente subterráneo dentro del túnel mantiene una humedad relativa superior al 92% durante todo el año, con acumulación localizada de agua a corto plazo durante la temporada de lluvias. Los transformadores de corriente originales (clasificación IP40) habían estado en funcionamiento durante tres años; Durante este tiempo, doce unidades sufrieron corrosión terminal y resistencia de aislamiento degradada, mientras que dos unidades experimentaron anomalías en la adquisición de señales debido a la condensación y la entrada de agua, lo que plantea graves riesgos de seguridad. Además, debido a la alta clasificación de carga, los cortes de energía prolongados para la modernización no eran factibles, lo que dificultaba la implementación de los métodos tradicionales de instalación de transformadores de corriente. Luego de una evaluación exhaustiva, el proyecto seleccionó una bobina Rogowski de núcleo dividido, flexible y con clasificación IP67 como componente central de detección de corriente, lo que permitió una actualización del sistema de monitoreo en todos los circuitos sin requerir cortes de energía.
Ambiente subterráneo de alta humedad y propenso al agua; El equipamiento estándar carece de protección adecuada. El túnel subterráneo de servicios públicos es un espacio confinado caracterizado por una alta humedad y una condensación severa, con secciones bajas propensas a la acumulación temporal de agua durante la temporada de lluvias. Los transformadores de corriente (CT) estándar normalmente ofrecen solo protección IP40; su sellado deficiente permite que la humedad y el vapor de agua penetren en la carcasa, lo que provoca corrosión del devanado, degradación del aislamiento y deriva de la señal. Con una vida útil promedio de menos de tres años, los reemplazos frecuentes aumentan los costos e introducen el riesgo de cortes de energía.
Restricciones de suministro de energía de nivel 1; problemas de cumplimiento relacionados con la modernización basada en interrupciones. El suministro de energía dentro del compartimiento eléctrico del túnel de servicios públicos respalda sistemas de seguridad críticos, como extinción de incendios, ventilación y vigilancia, clasificándolo como una carga de Nivel 1 donde los cortes relacionados con el mantenimiento están prohibidos, excepto en emergencias extremas. Los CT de núcleo sólido tradicionales requieren cortar cables o desmantelar barras colectoras durante la instalación, lo que viola los estándares de gestión operativa y plantea importantes riesgos de seguridad; en consecuencia, tales propuestas no logran obtener la aprobación desde el principio.
Espacio reducido y cableado denso; Dificultades de instalación con CT rígidos. Las bandejas de cables dentro del compartimento eléctrico están dispuestas de forma compacta, con pasillos de menos de un metro de ancho. Los cables de alimentación de gran sección transversal tienen grandes radios de curvatura, lo que deja un espacio de trabajo insuficiente para los TI rígidos de núcleo dividido; La instalación es prácticamente imposible para circuitos ubicados en esquinas o con cableado apilado. Reorganizar los cables aumentaría exponencialmente tanto la carga de trabajo como los riesgos de seguridad.
Altos costos de inspección manual; retrasos significativos en la detección y resolución de fallos. Los túneles de servicios públicos cubren grandes distancias con puntos de seguimiento muy dispersos; una sola ronda de inspección requiere más de cuatro horas. Peligros como corrientes anormales o sobrecargas de circuitos solo se detectan durante las inspecciones mensuales, lo que provoca retrasos en las respuestas. Los incidentes pasados incluyeron sobrecargas y sobrecalentamiento de circuitos no detectados, que aceleraron el envejecimiento del aislamiento del cable. III. Configuración de equipos y diseño de sistemas.
Para abordar los requisitos principales de los túneles subterráneos de servicios públicos (específicamente alta humedad/agua estancada, cero interrupciones de energía, espacios confinados y operación y mantenimiento remotos), el proyecto utiliza bobinas Rogowski flexibles de núcleo dividido, de φ80 mm con clasificación IP67, de amplia temperatura y emparejadas con terminales de adquisición de datos a prueba de agua. Los datos se transmiten a través de la red circular del túnel a un centro de monitoreo de superficie, lo que permite el monitoreo en línea y en tiempo real de la corriente en todos los circuitos.
Protección IP67 totalmente sellada; Resuelve eficazmente los problemas de humedad y entrada de agua. La carcasa del equipo emplea soldadura ultrasónica para sellado, con impermeabilización reforzada en las salidas de cables, logrando una clasificación general IP67. Esto asegura un funcionamiento estable en ambientes con 100% de humedad relativa y condensación, así como durante breves períodos de inmersión en agua estancada. Tras su despliegue, el sistema resistió la temporada de "Meiyu" (lluvia de ciruela) de 2024 en Suzhou y las lluvias torrenciales de verano; A pesar de la repetida acumulación de agua en las secciones bajas del túnel, ninguno de los dispositivos experimentó entrada de agua, corrosión o anomalías en la señal.
La instalación en vivo garantiza cero interrupciones de energía y seguridad para cargas críticas. Las 64 unidades fueron instaladas y puestas en servicio mientras el sistema permanecía energizado. La construcción no interrumpió el suministro de energía al compartimiento eléctrico ni afectó el funcionamiento de los sistemas de seguridad como extinción de incendios, ventilación y monitoreo. Esto cumple plenamente con los estándares de gestión para cargas críticas de túneles de servicios públicos y, al mismo tiempo, elimina los riesgos de seguridad y cumplimiento asociados con los cortes de energía.
La estructura flexible se adapta a espacios reducidos; La eficiencia de la instalación se duplicó. Las bobinas flexibles se pueden doblar fácilmente, lo que permite una instalación envolvente sencilla incluso en pasillos estrechos y bandejas de cables densamente pobladas. El tiempo promedio de instalación por unidad es de solo 5 minutos, más del doble de eficiente que la instalación de transformadores de corriente rígidos tradicionales. Las 64 unidades se instalaron en sólo tres días, lo que redujo significativamente el tiempo dedicado a trabajar en espacios subterráneos confinados y disminuyó los riesgos de seguridad en la construcción.
Rendimiento estable en amplias temperaturas sin deriva; Altamente adaptable a ambientes subterráneos. Utilizando tecnología de sellado y devanados resistentes a altas y bajas temperaturas, el sistema mantiene una precisión de medición de Clase 1 en un ambiente subterráneo perpetuamente fresco y húmedo. No presenta deriva térmica ni histéresis magnética, lo que ofrece una estabilidad de datos muy superior a la de los transformadores convencionales. El monitoreo remoto reemplaza las inspecciones manuales, lo que reduce significativamente los costos de operación y mantenimiento. Los datos actuales se cargan en tiempo real en un centro de monitoreo en tierra, lo que permite al personal de operación y mantenimiento rastrear el estado operativo de circuitos completos sin ingresar al túnel de servicios públicos, mientras que las alertas emergentes automáticas les notifican sobre anomalías. La frecuencia de las inspecciones de túneles se redujo de dos veces al mes a una vez por trimestre, los costos laborales de operación y mantenimiento se redujeron en un 60% y el tiempo promedio de respuesta a fallas se redujo de dos horas a cinco minutos.
Cero fallas de equipos y capacidades de protección compatibles. A enero de 2025, 64 unidades han operado de manera estable durante ocho meses. Habiendo resistido varios desafíos ambientales, incluida la condensación durante la temporada de lluvias, la acumulación de agua debido a fuertes tormentas y las bajas temperaturas invernales, no ha habido casos de entrada de agua, corrosión o deriva de señales. La tasa de integridad del equipo es del 100% y la vida útil proyectada supera los ocho años, superando con creces la vida útil promedio de tres años del equipo original.
Cero cortes de energía, cero riesgos y aceptación exitosa del cumplimiento. La instalación se completó sin cortes de energía ni impacto en la operación segura del túnel de servicios públicos. El proyecto pasó la inspección de aceptación especializada por parte de la autoridad de gestión de túneles de servicios públicos del Parque Industrial de Suzhou en el primer intento, convirtiéndose en un proyecto modelo para la modernización inteligente de la distribución de energía de los túneles de servicios subterráneos del parque.
Eficiencia de O&M significativamente mejorada y manejo proactivo de los riesgos de seguridad. La monitorización remota en tiempo real permite alertas tempranas automáticas de anomalías como sobrecargas, condiciones de subcorriente y desequilibrios trifásicos. Desde la puesta en servicio, se identificaron y rectificaron tres casos de contacto deficiente en los terminales del circuito antes de convertirse en fallas, previniendo efectivamente incidentes de seguridad como el sobrecalentamiento del cable y daños al aislamiento.
Reducción de los costos totales del ciclo de vida. Aunque el costo de adquisición por unidad es ligeramente mayor que el de los transformadores de corriente estándar, el costo total del ciclo de vida del proyecto es un 45 % menor que el de las soluciones tradicionales, gracias a una vida útil más larga, menores costos de operación y mantenimiento y reemplazo, y la ventaja de una instalación sin interrupciones, lo que demuestra importantes beneficios económicos.
El transformador de corriente de bobina tipo barra IP67 es ideal para entornos de distribución de energía especializados, como túneles subterráneos de servicios públicos, plantas de tratamiento de aguas residuales y subestaciones subterráneas, caracterizados por alta humedad, riesgo de acumulación de agua y espacios confinados. Resuelve fundamentalmente tres puntos importantes de la industria asociados con los transformadores tradicionales: protección inadecuada, la necesidad de cortes de energía durante la instalación y limitaciones de espacio. Al permitir la actualización del monitoreo en línea de los sistemas de distribución de energía con costos de instalación mínimos y una interrupción operativa insignificante, sirve como una solución altamente confiable para la modernización inteligente de la distribución de energía en infraestructura municipal subterránea y entornos industriales húmedos.
